発明の名称遊技機
出願人サミー株式会社
代理人弁理士法人サンネクスト国際特許事務所
主分類A63F 5/04 20060101AFI20250515BHJP(スポーツ;ゲーム;娯楽)
要約【課題】リールの視認性を向上させ得る遊技機を提供する。
【解決手段】
遊技機2000は、複数の図柄が印刷されたリールテープ(2320)を備え、複数の図柄は、配色の50%以上を占めるベース色が黒色またはその類似色である所定の図柄(2351)を含み、所定の図柄は、白色またはその類似色で構成された、所定の図柄の図柄長の50%以上の長さを有する線状または帯状のマーク(2353)を有する。
【選択図】図80

特許請求の範囲【請求項１】
複数の図柄が印刷されたリールテープを備え、
前記複数の図柄は、配色の５０％以上を占めるベース色が黒色またはその類似色である所定の図柄を含み、
前記所定の図柄は、白色またはその類似色で構成された、前記所定の図柄の図柄長の５０％以上の長さを有する線状または帯状のマークを有する
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球式遊技機（「パチンコ遊技機」、「パチンコ機」とも称される）、あるいは回胴式遊技機（「パチスロ機」、「スロットマシン」とも称される。）等の遊技機に関するものである。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
スロットマシンでは、遊技メダル等の遊技媒体（遊技価値）が賭けられた状態で遊技者による始動操作を契機として、複数種類の図柄が描かれた複数のリールが回転し、その後、遊技者によるリール停止操作を契機として、回転していたリールが停止し、リール停止時に表示された図柄の組合せに応じて入賞の有無が決定されて遊技価値が付与されるなどの遊技が提供される。
【０００３】
例えば特許文献１には、リールテープにおいて透過性が高い透光部を透過性が低い縁部で囲んで形成される所定図柄について、リールフレームに取り付けられるリールテープの両端側に所定図柄の透光部が重ならず、かつ、リールテープの両端側に所定図柄の縁部が重なるように配置することにより、バックランプで裏側から照射される当該図柄の視認性を高めようとする遊技機が開示されている。遊技機は、リール（リールテープ）に描かれた図柄、あるいはリール全体が見易く構成されることにより、リールの動きに関して快適な遊技環境を提供し、遊技者に遊技を楽しませることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－２９７５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された遊技機をはじめ、従来の遊技機では、リールの視認性を向上させるために様々な工夫がなされてきたが、更なる改善の余地が存在している。
【０００６】
そこで、本発明は、上述した課題に鑑み、リールの視認性を向上させ得る遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
かかる課題を解決するため本発明においては、複数の図柄が印刷されたリールテープを備え、前記複数の図柄は、配色の５０％以上を占めるベース色が黒色またはその類似色である所定の図柄を含み、前記所定の図柄は、白色またはその類似色で構成された、前記所定の図柄の図柄長の５０％以上の長さを有する線状または帯状のマークを有することを特徴とする遊技機が提供される。
【発明の効果】
【０００８】
本発明によれば、リールの視認性を向上させ得る遊技機を提供することができる。
【図面の簡単な説明】
【０００９】

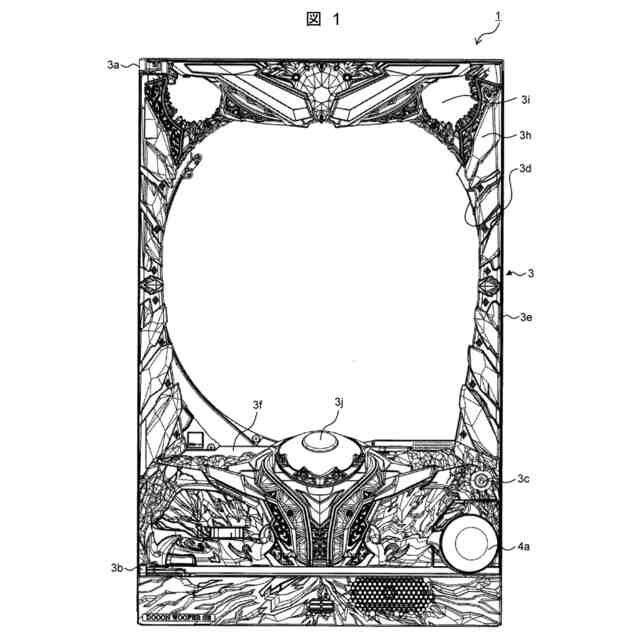

本発明の第１の実施形態に係るパチンコ機の正面図である。

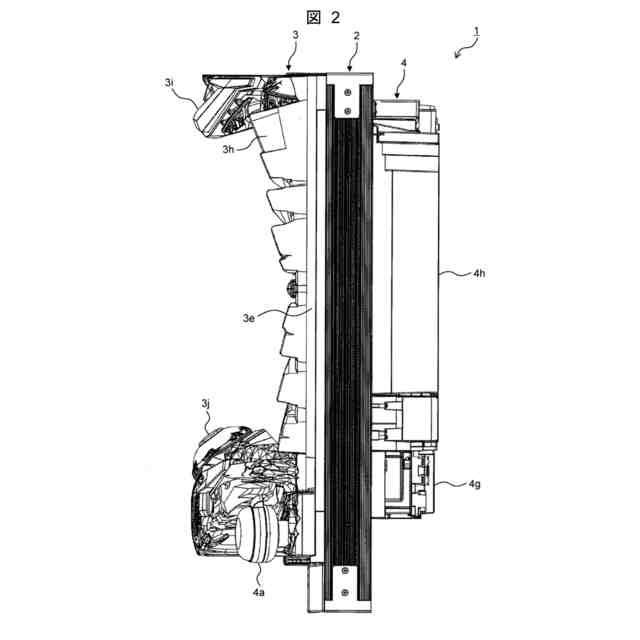

パチンコ機の右側面図である。

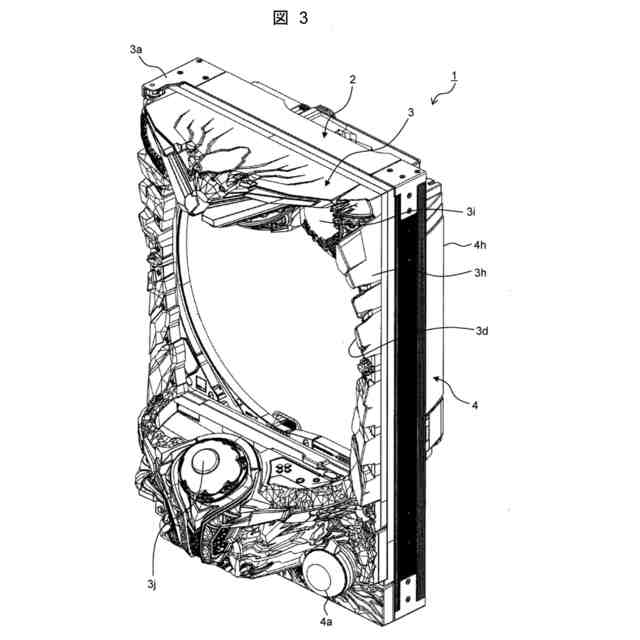

パチンコ機を前方から見た斜視図である。

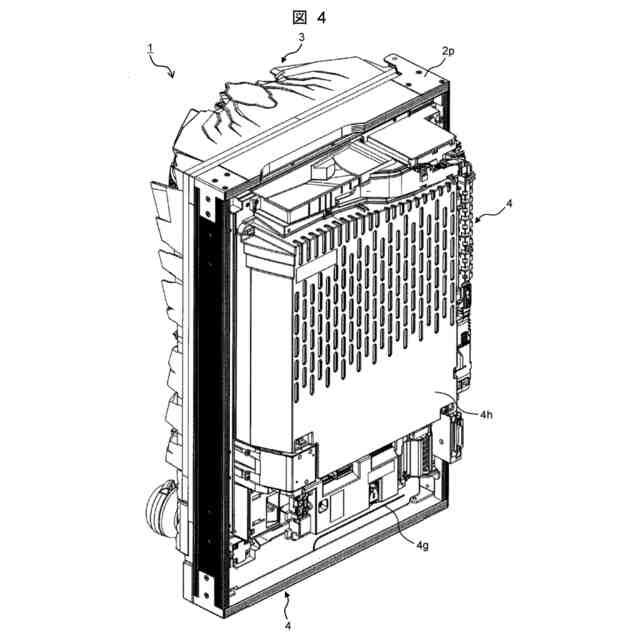

パチンコ機を後方から見た斜視図である。
前枠からガラス枠を開放させるとともに、外枠から前枠を開放させた状態のパチンコ機を前方から見た斜視図である。
ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を前方から見た分解斜視図である。
ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を後方から見た分解斜視図である。

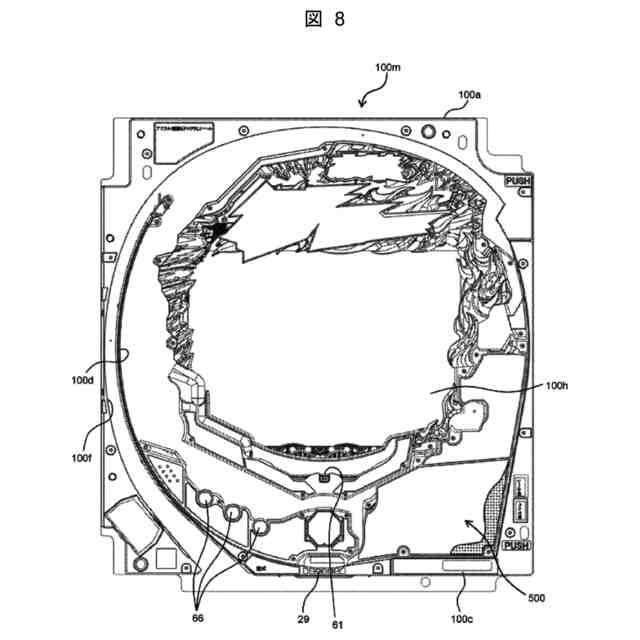

遊技盤の正面図である。

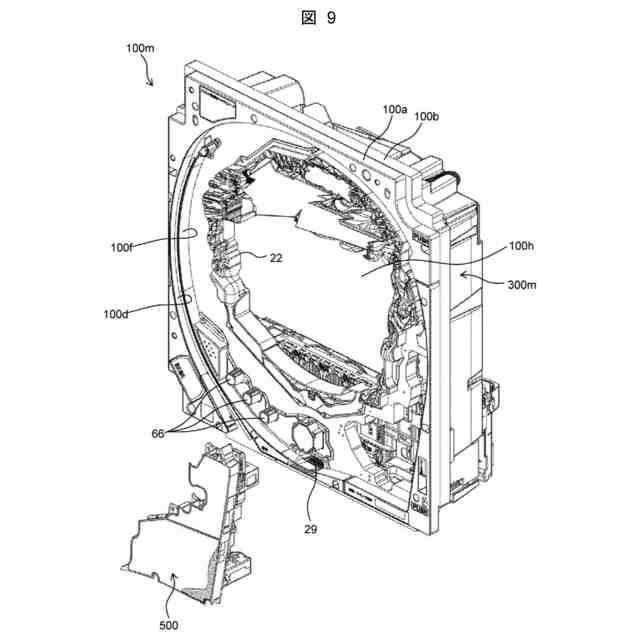

遊技盤を右前から見た斜視図である。
遊技盤の背面図である。
遊技盤の背面を左後ろから見た斜視図である。
遊技盤の背面を右後ろから見た斜視図である。
遊技盤を主な構成毎に分解して前から見た分解斜視図である。
遊技盤を主な構成毎に分解して後ろから見た分解斜視図である。
パチンコ機の背面図（その１）である。
パチンコ機の背面図（その２）である。
パチンコ機の背面図（その３）である。
図１７の状態におけるパチンコ機の斜視図である。
遊技機の電気的な構成例を示す制御ブロック図である。
図１９に示す主制御基板の機能の一例を示すブロック図である。
図１９に示す演出制御基板の機能の一例を示すブロック図である。
特別図柄当否抽選テーブルの一例を示す図である。
特別図柄当り図柄テーブルの一例を示す図である。
当り用の特別図柄変動パターンテーブルの一例を示す図である。
はずれ用の特別図柄変動パターンテーブルの一例を示す図である。
変動パターン先読み判定テーブルの一例を示す図である。
主制御側メイン処理の一例を示すフローチャートである。
図２７に続く主制御側メイン処理の一例を示すフローチャートである。
図２８に続く主制御側メイン処理の一例を示すフローチャートである。
設定変更処理の一例を示すフローチャートである。
設定確認処理の一例を示すフローチャートである。
主制御側タイマ割込み処理の一例を示すフローチャートである。
図３２に連続する主制御側タイマ割込み処理の一例を示すフローチャートである。
始動口監視制御処理の一例を示すフローチャートである。
図３４に続く始動口監視制御処理の一例を示すフローチャートである。
特別図柄変動開始監視制御処理の一例を示すフローチャートである。
図３６に示す特別図柄変動開始監視処理の一例を示すフローチャートである。
図３７に続く特別図柄変動開始監視処理の一例を示すフローチャートである。
特別図柄制御処理の一例を示すフローチャートである。
図３９に示す特別図柄制御汎用処理の一例を示すフローチャートである。
図４０に示す特別図柄変動開始処理の一例を示すフローチャートである。
図４０に示す特別図柄変動中処理の一例を示すフローチャートである。
図４０に示す特別図柄停止図柄表示中処理の一例を示すフローチャートである。
図４３に続く特別図柄停止図柄表示中処理の一例を示すフローチャートである。
図４４に続く特別図柄停止図柄表示中処理の一例を示すフローチャートである。
特別電動役物制御処理の一例を示すフローチャートである。
図４６に続く特別電動役物制御処理の一例を示すフローチャートである。
図４７に続く特別電動役物制御処理の一例を示すフローチャートである。
リセット開始処理の一例を示すフローチャートである。
演出制御側メイン処理の一例を示すフローチャートである。
図５０に示すコマンド解析処理の一例を示すフローチャートである。
図５１に示す演出状態移行処理の一例を示すフローチャートである。
図５１に示す変動演出内容決定処理の一例を示すフローチャートである。
図５１に示す大当り演出内容決定処理の一例を示すフローチャートである。
図５４に続く大当り演出内容決定処理の一例を示すフローチャートである。
演出制御側タイマ割込み処理の一例を示すフローチャートである。
画像制御コマンド送信割込み処理の一例を示すフローチャートである。
演出表示装置における装飾図柄等の表示を説明するための図である。
遊技待機中デモ演出の開始前の画面遷移例を示す図である。
ＭＹカウンタの計数方法を説明するための図である。
事前報知演出の表示例（その１）を示す図である。
事前報知演出の表示例（その２）を示す図である。
抑制報知演出の表示例を示す図である。
本発明の第２の実施形態に係るパチンコ機における電気的な構成例を示す図である。
図６４に示した副制御基板の機能の一例を示すブロック図である。
描画処理の処理手順例を示すフローチャートである。
ウォッチドッグタイマのクリア処理の処理手順例を示すフローチャートである。
コマンド解析の処理手順例を示すフローチャートである。
遊技機２０００の外観斜視図である。
遊技機２０００の正面外観図である。
遊技機２０００の一部分の上面図である。
遊技機２０００における制御の概略を示すブロック図である。
図柄表示装置２０３８の斜視図である。
バックランプ２３１０の一例を示す斜視図である。
左リール２０３９ａの斜視図である。
左リール２０３９ａの分解斜視図である。
各リールの図柄の配列を説明するための図である。
リール停止時の図柄の表示について説明するための図である。
リールテープ２３２０の端部付近を説明するための図である。

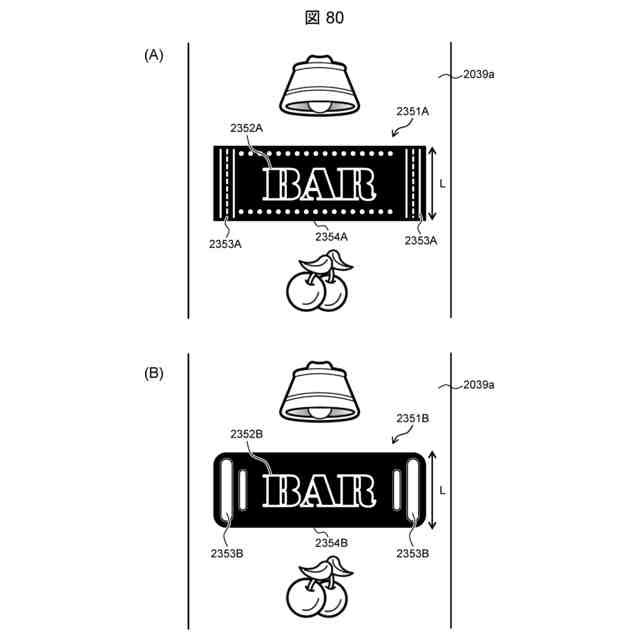

所定のリール図柄のデザイン例を説明するための図である。
