公開番号2025061630
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2023171003
出願日2023-09-30
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250403BHJP(スポーツ;ゲーム;娯楽)
要約【課題】検知手段によって遊技球が検知された場合に取得される所定情報に基づく演出を好適に実行可能とした遊技機を提供する。

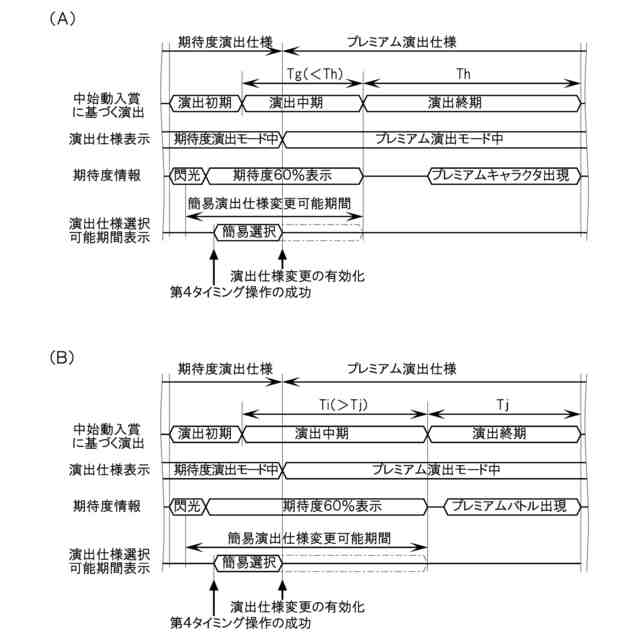

【解決手段】演出仕様を変更するための所定操作が行われる前に取得された第1所定情報(当選乱数)についての報知が第1態様(期待度演出仕様の態様)にて実行されている状況で所定操作が行われ、所定操作が行われた後に取得される第2所定情報についての報知が第2態様(プレミアム演出仕様の態様)にて実行され得る場合に、所定操作が行われた後の所定の表示期間(演出中期)において、第1所定情報についての報知の態様が第1態様に維持され、当該所定の表示期間において実行されている変動表示の実行中において開始される少なくとも一部の、所定情報についての報知の態様を、所定操作を有効として受け付けた後に対応した第2態様にて実行可能な構成とする。
【選択図】図133
特許請求の範囲【請求項１】
遊技領域が形成されている遊技盤を備え、前記遊技領域を流下する遊技球が入球可能な入球手段が設けられている遊技機であって、
前記入球手段に入球した遊技球を検知可能な検知手段と、
前記検知手段により遊技球が検知された場合、所定情報を取得可能な取得手段と、
前記所定情報を記憶可能な記憶手段と、
前記記憶手段に記憶されている所定情報に基づいて遊技者に特典を付与することの付与判定を実行可能な手段と、
前記記憶手段に記憶されている所定情報が、前記付与判定の対象となるよりも前に、当該付与判定の対象となった場合の情報を特定可能な先特定手段と、
前記記憶手段に記憶されている所定情報に基づいて、又は前記先特定手段による特定の結果に基づいて特定報知を実行可能な特定報知手段と、
遊技者によって操作される操作手段と、
前記検知手段により遊技球が検知された場合に、当該遊技球が検知される前の所定の期間中に前記操作手段の所定操作が行われていたことの判定を行うことが可能な手段と、
前記所定の期間中に前記所定操作が行われていない場合に、前記検知手段による検知に基づいて取得される所定情報についての報知の態様を前記特定報知に対応した第１態様にて実行可能な第１手段と、
前記所定の期間中に前記所定操作が行われている場合に、前記検知手段による検知に基づいて取得される所定情報についての報知の態様を前記第１態様とは異なる第２態様にて実行可能な第２手段と、を備え、
前記所定操作が行われる前に取得された第１所定情報についての報知が前記第１態様にて実行されている状況で前記所定操作が行われ、前記所定操作が行われた後に取得される第２所定情報についての報知が前記第２手段により前記第２態様にて実行され得る場合に、前記所定操作が行われた後の所定の表示期間において、前記第１所定情報についての報知の態様が前記第１態様に維持され、
当該所定の表示期間において実行されている変動表示の実行中において開始される少なくとも一部の、前記所定情報についての報知の態様を、前記所定操作を有効として受け付けた後に対応した態様にて実行可能に構成されていることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機に代表される遊技機に関する。
続きを表示（約 6,700 文字）【背景技術】
【０００２】
従来の遊技機として、遊技領域に設けられた始動口に入球した場合に、その入球に応じて演出を実行可能な遊技機が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－７８９０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、始動口への入球により取得した情報に基づく演出を実行可能な構成について、未だ改良の余地がある可能性がある。
【０００５】
本発明は、検知手段によって遊技球が検知された場合に取得される所定情報に基づく演出を好適に実行可能とした遊技機を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本発明に係る遊技機は、上記の課題を解決するために、
遊技領域が形成されている遊技盤を備え、前記遊技領域を流下する遊技球が入球可能な入球手段が設けられている遊技機であって、
前記入球手段に入球した遊技球を検知可能な検知手段と、
前記検知手段により遊技球が検知された場合、所定情報を取得可能な取得手段と、
前記所定情報を記憶可能な記憶手段と、
前記記憶手段に記憶されている所定情報に基づいて遊技者に特典を付与することの付与判定を実行可能な手段と、
前記記憶手段に記憶されている所定情報が、前記付与判定の対象となるよりも前に、当該付与判定の対象となった場合の情報を特定可能な先特定手段と、
前記記憶手段に記憶されている所定情報に基づいて、又は前記先特定手段による特定の結果に基づいて特定報知を実行可能な特定報知手段と、
遊技者によって操作される操作手段と、
前記検知手段により遊技球が検知された場合に、当該遊技球が検知される前の所定の期間中に前記操作手段の所定操作が行われていたことの判定を行うことが可能な手段と、
前記所定の期間中に前記所定操作が行われていない場合に、前記検知手段による検知に基づいて取得される所定情報についての報知の態様を前記特定報知に対応した第１態様にて実行可能な第１手段と、
前記所定の期間中に前記所定操作が行われている場合に、前記検知手段による検知に基づいて取得される所定情報についての報知の態様を前記第１態様とは異なる第２態様にて実行可能な第２手段と、を備え、
前記所定操作が行われる前に取得された第１所定情報についての報知が前記第１態様にて実行されている状況で前記所定操作が行われ、前記所定操作が行われた後に取得される第２所定情報についての報知が前記第２手段により前記第２態様にて実行され得る場合に、前記所定操作が行われた後の所定の表示期間において、前記第１所定情報についての報知の態様が前記第１態様に維持され、
当該所定の表示期間において実行されている変動表示の実行中において開始される少なくとも一部の、前記所定情報についての報知の態様を、前記所定操作を有効として受け付けた後に対応した態様にて実行可能に構成されていることを特徴としている。
【発明の効果】
【０００７】
本発明によれば、検知手段によって遊技球が検知された場合に取得される所定情報に基づく演出を好適に実行可能とした遊技機を提供することができる。
【図面の簡単な説明】
【０００８】

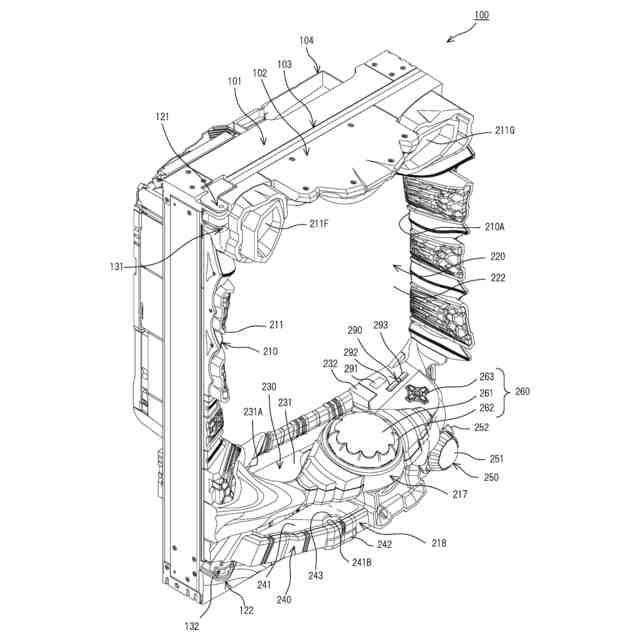

遊技機の一例としてのパチンコ機の正面側斜視図

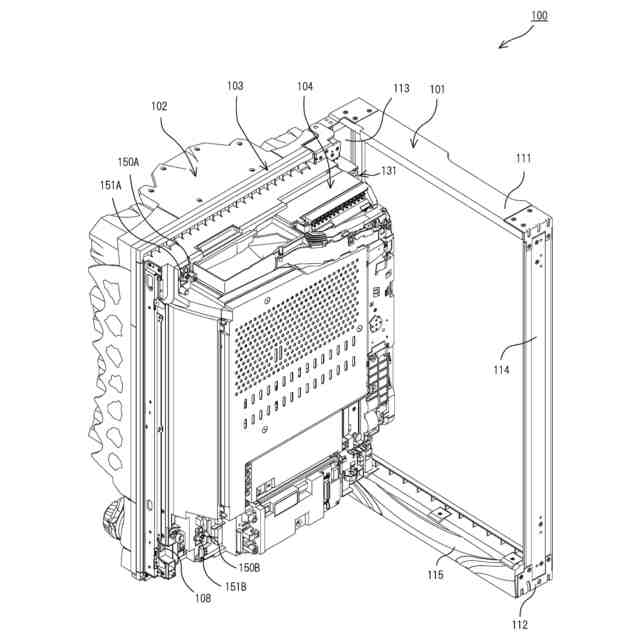

パチンコ機を開放状態で示す斜視図

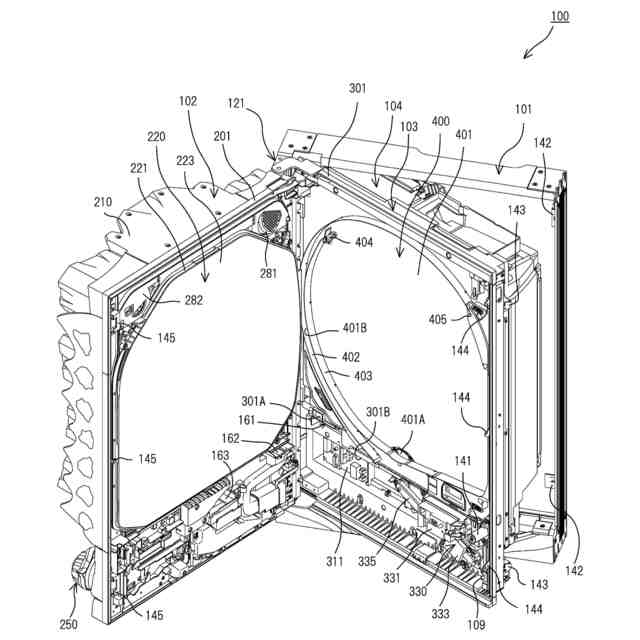

パチンコ機を他の開放状態で示す斜視図

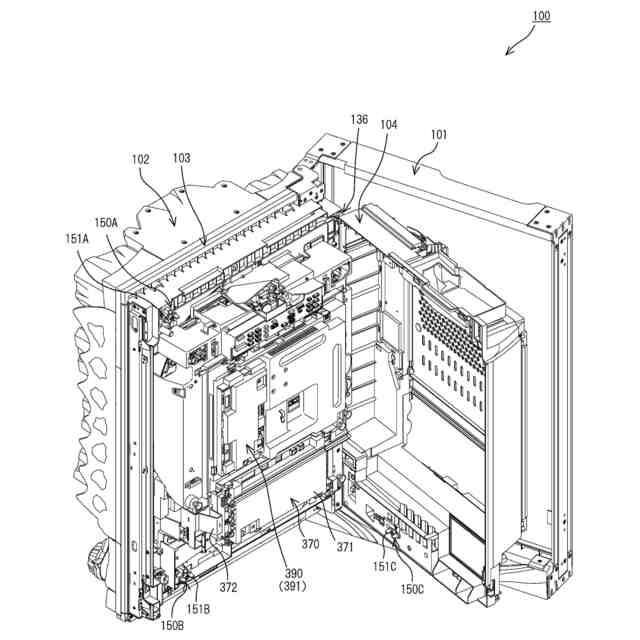

パチンコ機を更に他の開放状態で示す斜視図

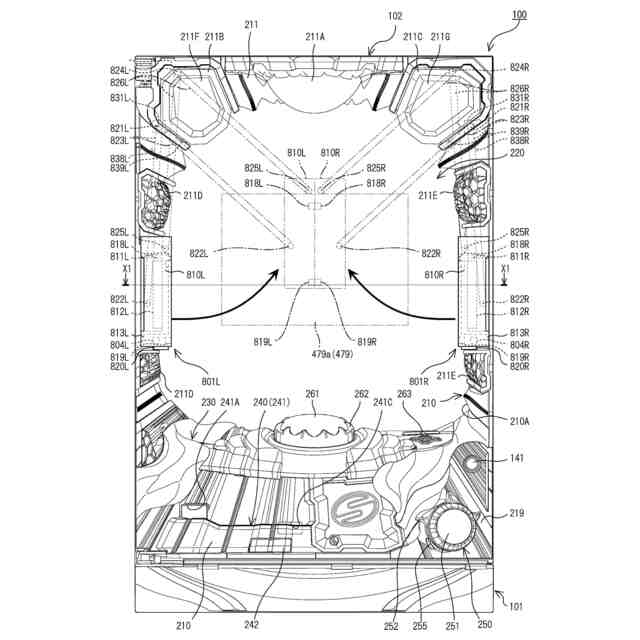

パチンコ機の正面図

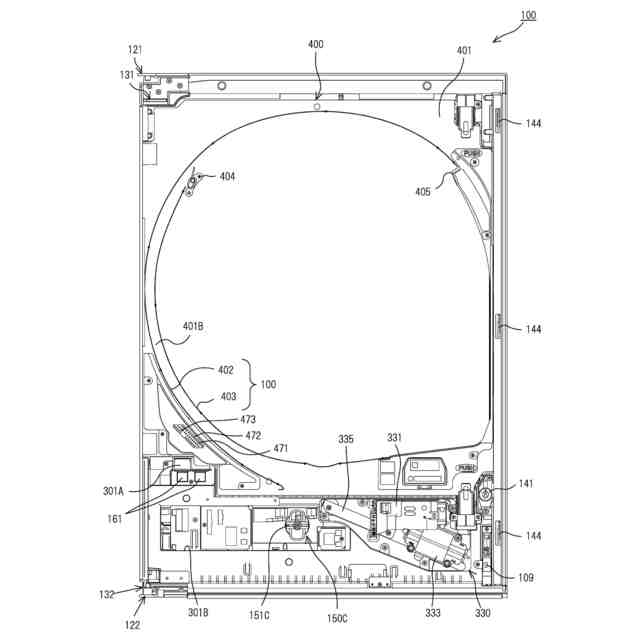

パチンコ機の前ブロックを取り外した状態を示す正面図
遊技盤の正面図

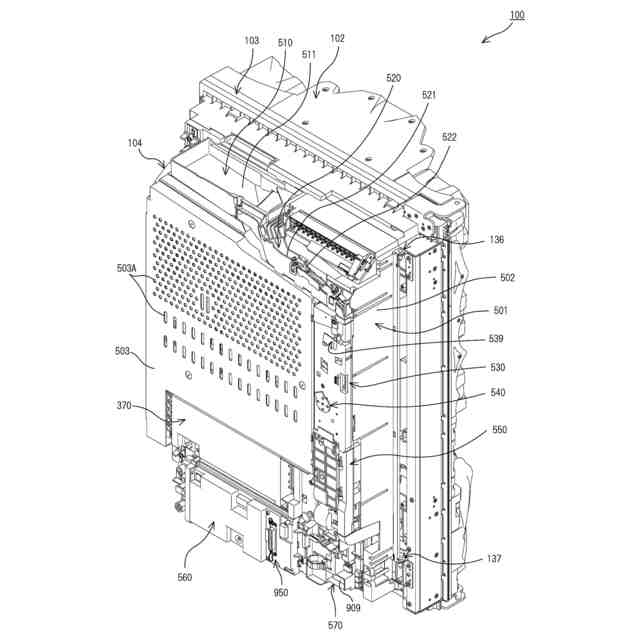

パチンコ機の背面側斜視図

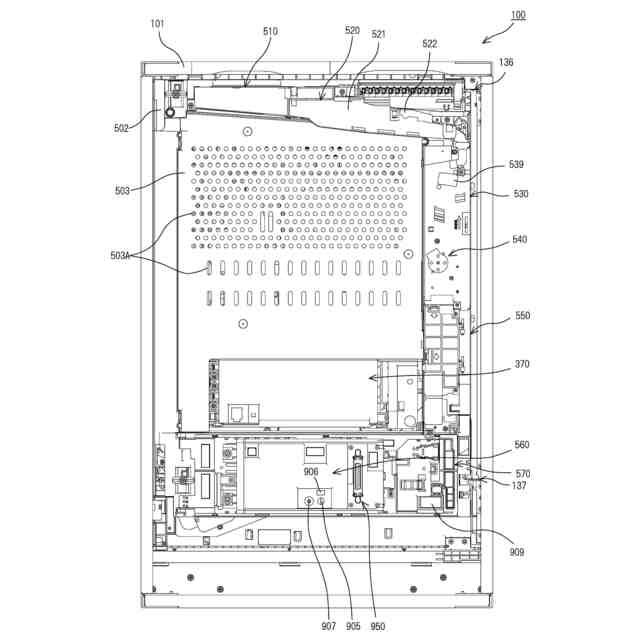

パチンコ機の背面図
パチンコ機の電気的な構成を示すブロック図
主制御メイン処理の一例を示すフローチャート
主制御割込み処理の一例を示すフローチャート
左可動部材と右可動部材との作動状態を示す遊技盤の正面図
遊技盤の斜視図
図７のＸＭ－ＸＭ線を含む切断面による複数の装飾部の近傍を示す部分切断斜視図及び断面図
図７のＸＤ－ＸＤ線を含む切断面による複数の装飾部の近傍を示す部分切断斜視図及び断面図
図７のＸＵ－ＸＵ線を含む切断面による複数の装飾部の近傍を示す部分切断斜視図及び断面図
反射装飾部を設けた遊技盤の正面図
反射装飾部による演出に関与する主要部の相対位置を示す遊技盤の正面図
図１８のＹ１－Ｙ１を含む切断面による反射装飾体の近傍を示す斜視断面図
環状配置光源からの光が反射装飾部に照射される形態を説明するために、図１８のＹ１－Ｙ１を含む切断面による反射装飾体の近傍を模式的に示す断面図
中央装飾体の発光に用いられる光源からの光が反射装飾体に照射される形態を説明するために、図１８のＹ１－Ｙ１を含む切断面による反射装飾体の近傍を模式的に示す断面図
特典領域に遊技球が進入可能なラウンドにおける上進入規制機構及び振分機構の動作制御を模式的に示すタイミングチャート
図７のＹ２－Ｙ２線を含む切断面による断面により、上進入規制機構及び振分機構の動作形態を示す断面図
特典領域へ遊技球が進入可能となるラウンドにおける演出の制御を示すタイミングチャート
特典領域へ遊技球が進入可能となるラウンドにおける演出の推移を模式的に示す説明図
図５のＸ１－Ｘ１を含む切断面により入力操作装置の配置、構造及び動作を模式的に示す説明図
確変予定の特別遊技状態における片手参加型の演出の制御であって、当該演出に遊技者が参加する場合の制御を示すタイミングチャート
片手参加型の演出の推移を模式的に示す説明図
時短予定の特別遊技状態における片手参加型の演出の制御であって、当該演出に遊技者が参加する場合の制御を示すタイミングチャート
確変予定の特別遊技状態における片手参加型の演出の制御であって、当該演出に遊技者が参加しない場合の制御を示すタイミングチャート
図５のＸ１－Ｘ１を含む切断面により右入力操作装置及び左入力操作装置の配置、構造及び動作を模式的に示す説明図
確変予定の特別遊技状態における両手参加型の演出の制御であって、当該演出に遊技者が参加する場合の制御を示すタイミングチャート
確変予定の特別遊技状態における両手参加型の演出の推移であって、当該演出に遊技者が参加する場合の推移を模式的に示す説明図
時短予定の特別遊技状態における両手参加型の演出の制御であって、当該演出に遊技者が参加する場合の制御を示すタイミングチャート
確変予定の特別遊技状態における両手参加型の演出の制御であって、当該演出に遊技者が参加しない場合の制御を示すタイミングチャート
確変予定の特別遊技状態の両手参加型の演出に遊技者が参加する場合以外における両手参加型の演出の推移を模式的に示す説明図
図５のＸ１－Ｘ１を含む切断面により左入力レバー及び右入力レバーの前後方向の動作を模式的に示す説明図
確変予定の特別遊技状態における両手参加型の演出の図３３に示す場合とは別の制御であって、当該演出に遊技者が参加する場合の制御を示すタイミングチャート
左入力レバーや右入力レバーが回転移動する場合の動作制御を示す説明図
確変予定の特別遊技状態における両手参加型の演出の図３４に示す場合とは別の推移であって、当該演出に遊技者が参加する場合の推移を模式的に示す説明図
時短予定の特別遊技状態における両手参加型の演出の図３５に示す場合とは別の制御であって、当該演出に遊技者が参加する場合の制御を示すタイミングチャート
確変予定の特別遊技状態における両手参加型の演出の図３６に示す場合とは別の制御であって、当該演出に遊技者が参加しない場合の制御を示すタイミングチャート
Ｖ入賞演出で動作する複数の可動部を備えた遊技盤の正面図
Ｖ入賞演出で動作する複数の可動部とそれらの動作に関連する構成を示す斜視図
Ｖ入賞演出で動作する右前可動部の動作形態を模式的に示す説明図
Ｖ入賞演出において複数の可動部が通常配置から出現配置に移動する推移を模式的に示す説明図
Ｖ入賞演出において複数の可動部が出現配置から通常配置に戻るまでの推移を模式的に示す説明図
進展情報付き発展型演出における進展情報の表示場所を示す説明図
進展情報付き発展型演出における進展情報の表示形態の概要を模式的に示す説明図
進展情報付き発展型演出であって演出の発展先を遊技者によって選択可能な演出の推移を示す説明図
進展情報付き発展型演出であって演出の発展先を遊技者の操作によって変化可能な演出の推移を示す説明図
進展情報付き発展型演出であって所定の条件の成立に応じて進行する演出の推移を示す説明図
進展情報付き発展型演出であって演出の発展先を遊技者の操作に依らずに選択する演出の推移を示す説明図
進展情報付き発展型演出であって始動条件の成立に基づく保留の先読みで発生する保留先読み発展型演出に対する前兆演出の推移を示す説明図
保留先読み発展型演出の推移を示す説明図
保留先読み発展型演出の継続時間に応じて変化する進展情報を示す説明図
保留先読み発展型演出の継続時間の延長に伴う進展情報の変化を示す説明図
保留先読み発展型演出の継続時間の延長に伴う進展情報の他の変化を示す説明図
保留された変動表示における演出の変更方法を示す表
特別遊技状態中における特殊表示演出及びその実行の示唆表示の推移を模式的に示す説明図
特別遊技状態から移行した特定遊技状態中における特殊表示演出及び示唆表示の推移を模式的に示す説明図
特殊表示演出の実行中における特別遊技状態に移行する遊技回での特殊表示演出及び示唆表示の推移を説明する説明図
遊技制限機能付きパチンコ機の電気的な構成を示すブロック図
遊技制限機能を説明するための主制御基板のタイマ割込み処理を示すフローチャート
遊技制限機能付きパチンコ機における差球情報を表示可能な遊技盤の正面図
主制御基板からの受信コマンドと差球表示装置及び装飾図柄表示装置における差球情報表示との対応を表にして示す説明図
電源の供給の開始に伴う差球情報表示の指示制御を説明するための主制御基板のメイン処理を示すフローチャート
遊技制限機能の発動前後における遊技進行の推移を説明するためのタイミングチャート
差球情報表示の変更制御を示す説明図
電源の供給開始時における差球情報の表示制御を説明するための説明図
制限数到達後の遊技継続状態中に対応した復電処理であることの判別に用いられるコマンドの構成を示す説明図
装飾図柄表示装置及び可動表示装置における表示演出を含む表示内容の制限数到達に基づく変化を示す説明図
特別遊技状態における遊技者による操作が可能な演出の実行中での制限数到達（図７３（Ａ）に示す制限数到達Ａ）に基づく表示内容の変化を示す説明図
特別遊技継続状態において操作対象の作動が終了した場合の表示内容を示す説明図
特別遊技継続状態において各種の大入賞装置の作動が完了した場合の表示内容を示す説明図
特別遊技継続状態後の打止め状態における表示内容を示す説明図
特別遊技状態における主人公キャラクタの動作が他のキャラクタからの作用に基づき変化可能な演出の実行中での制限数到達（図７３（Ａ）に示す制限数到達Ｂ）に基づく表示内容の変化を示す説明図
特別遊技状態における主人公キャラクタの動作が他のキャラクタからの作用に基づき変化可能な演出の実行中での制限数到達（図７３（Ｄ）に示す制限数到達Ｃ）に基づく表示内容の変化を示す説明図
特別遊技状態における特殊表示演出の実行中での制限数到達に基づく表示内容の変化を示す説明図
制限数到達Ｄに基づく特別遊技継続状態で大入賞装置の作動が完了した場合の表示内容を示す説明図
特殊表示演出の実行中の小当りでの制限数到達（図７３（Ｄ）に示す制限数到達Ｅ）に基づく表示内容の変化を示す説明図
制限数到達Ｅに基づく小当り遊技継続状態で大入賞装置の作動が完了した場合の表示内容を示す説明図
装飾図柄の変動表示中での制限数到達に基づく装飾図柄による図柄表示の推移の一例を模式的に示す説明図
装飾図柄の変動表示中での制限数到達に基づく装飾図柄による図柄表示の推移の他の一例を模式的に示す説明図
差球に応じた始動口動作装置の動作制御の別例を説明するフローチャート
制限数到達に伴って普通図柄に係る遊技継続状態が発生する場合と発生しない場合とを示す説明図
特別図柄に係る遊技継続状態の後に普通図柄に係る遊技継続状態が発生する場合と発生しない場合とを示す説明図
可動表示装置における差球情報表示が開始される場合に実行される可動表示装置での表示の推移例を示す説明図
可動表示装置における差球情報表示の表示態様を変更する場合に実行される可動表示装置での表示の推移例を示す説明図
可動表示装置における差球情報表示を継続する場合に実行される可動表示装置での表示の推移例を示す説明図
可動表示装置における差球情報表示中に制限数到達となる場合に実行される可動表示装置での表示の推移例を示す説明図
可動表示装置における差球情報表示が終了する場合に実行される可動表示装置での表示の推移例を示す説明図
封入式パチンコ機の構成例を模式的に示す説明図
封入式パチンコ機の電気的な構成例を示すブロック図
封入式パチンコ機における遊技モードでの動作制御と検査モードでの動作制御との選択的な実行を説明するために、主制御基板のメイン処理の一例を示すフローチャート
検査モード処理の一例を示すフローチャート
上大入賞装置及びそれに関連して動作する装置の動作の一例を説明するためのタイミングチャート
検査モード中における検査対象及びその報知を説明するために、遊技盤を模式的に示す説明図
複数種類の演出仕様変更の契機を示す説明図
【発明を実施するための形態】
【０００９】
本発明に係る遊技機の実施形態について、遊技機の一種である弾球遊技機の一例としてのパチンコ機１００を説明し、その後に変形例や他の種類の遊技機を説明する。まず、パチンコ機１００の実施形態について、構造的な構成、電気的な構成、各種の制御処理を順に説明する。
【００１０】
＜構造的な構成＞
まず、図１から図９を主に参照して、パチンコ機１００の構造部分の構成について説明する。図１～図４は、パチンコ機１００の各種状態を示す斜視図であり、図１はパチンコ機１００の閉鎖状態を示し、図２は外枠１０１に対して前ブロック１０２及び中間ブロック１０３が一体的に開放されている状態を示し、図３は中間ブロック１０３に対して前ブロック１０２が開放されている状態を示し、図４は中間ブロック１０３に対して後ブロック１０４が開放されている状態を示している。また、図５は、パチンコ機１００の正面図であり、図６は、図５の状態からパチンコ機１００の前ブロック１０２を取り外した状態を示している。なお、各図において各種の配線は省略されており、また、図３及び図６において遊技盤４００の構成の一部は省略されている。
（【００１１】以降は省略されています）
