意匠ウォッチ

発行日2025-11-07
公報種別意匠公報(S)
登録番号1812330
登録日2025-10-29
意匠に係る物品ファン取付具
意匠分類D4-490(暖冷房機又は空調換気機器)
出願番号2025004409
出願日2025-03-06
意匠権者株式会社イシカワ
代理人個人,個人

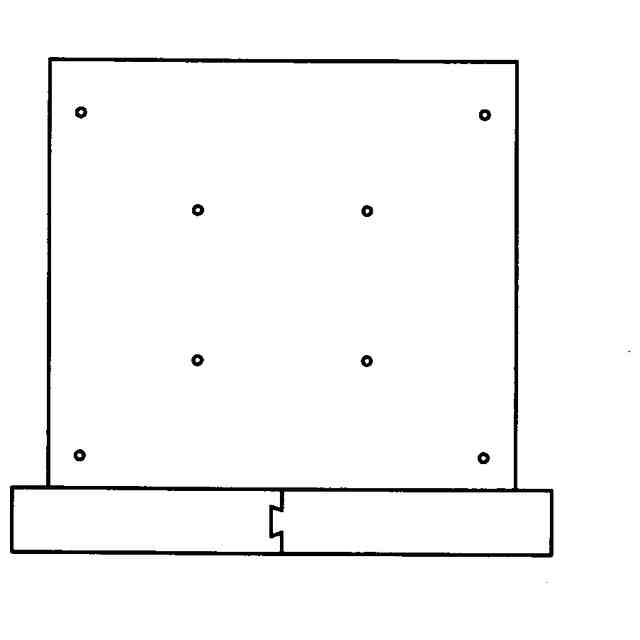

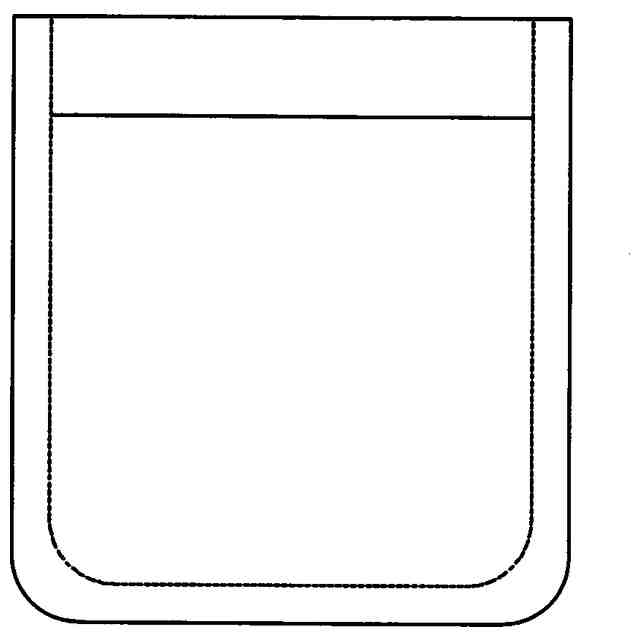

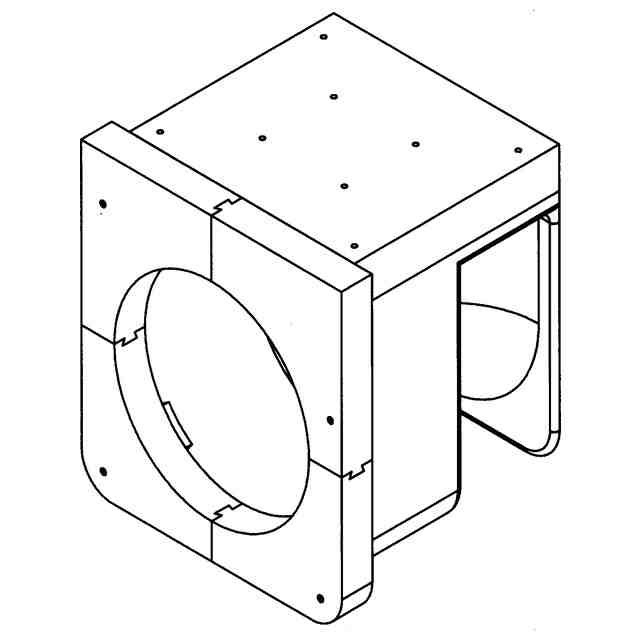

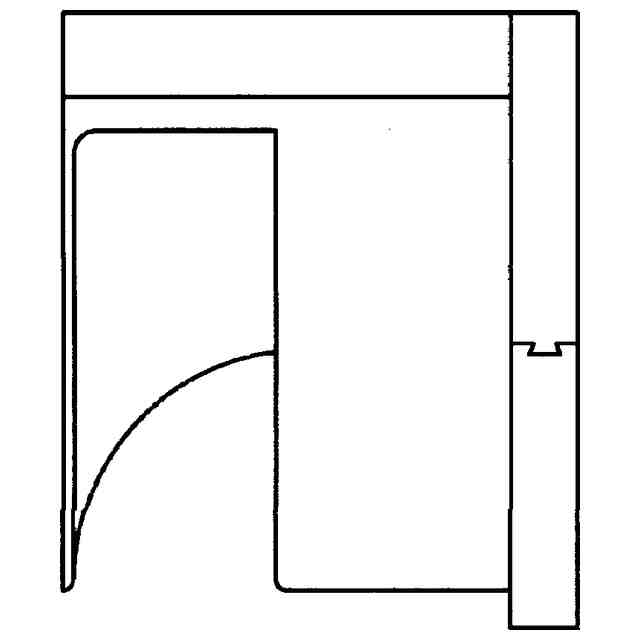

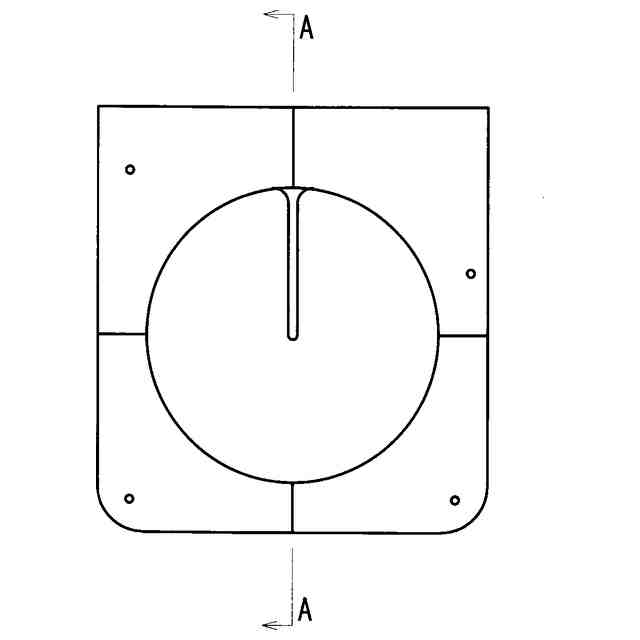

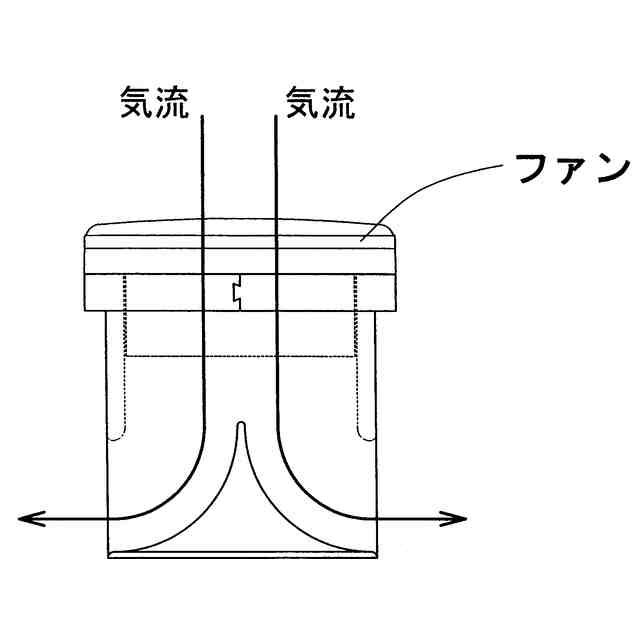

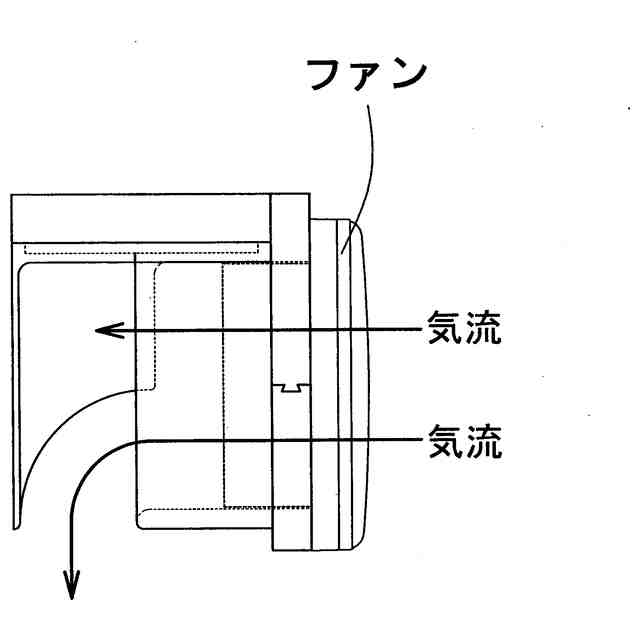

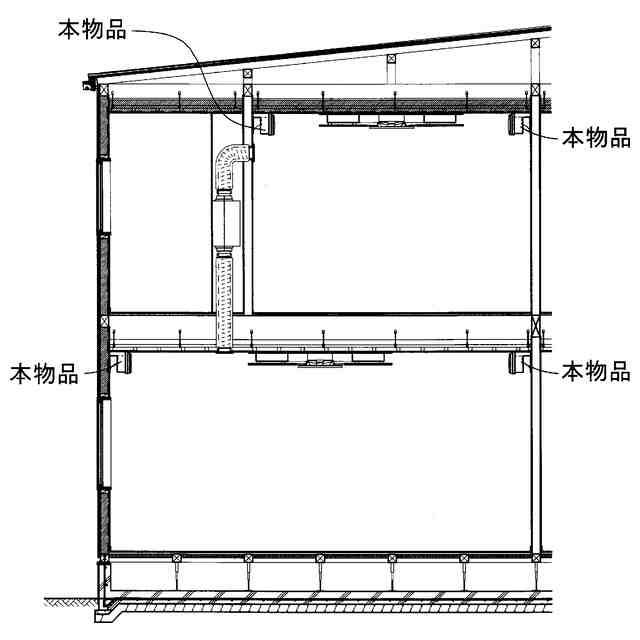

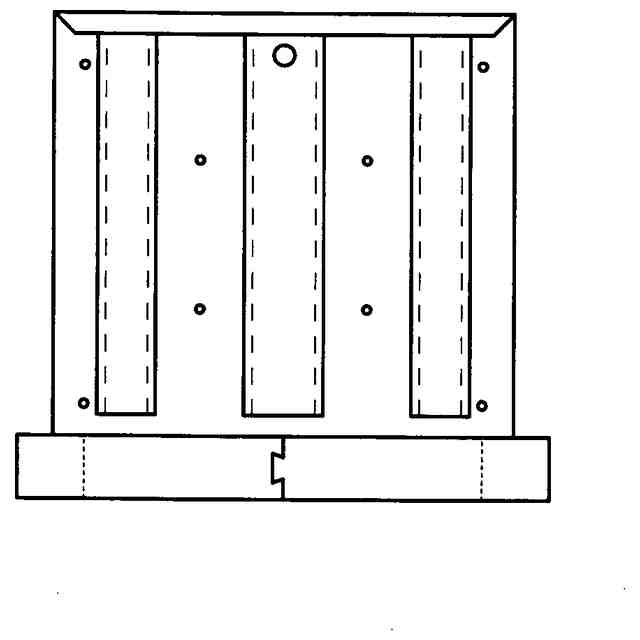

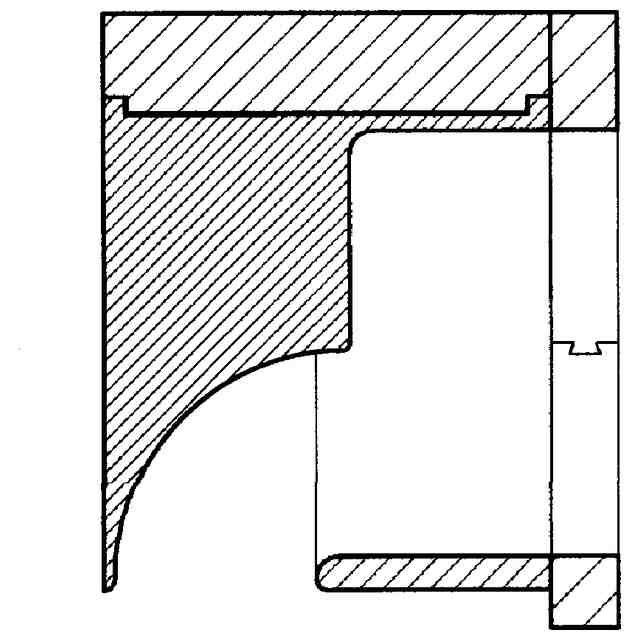

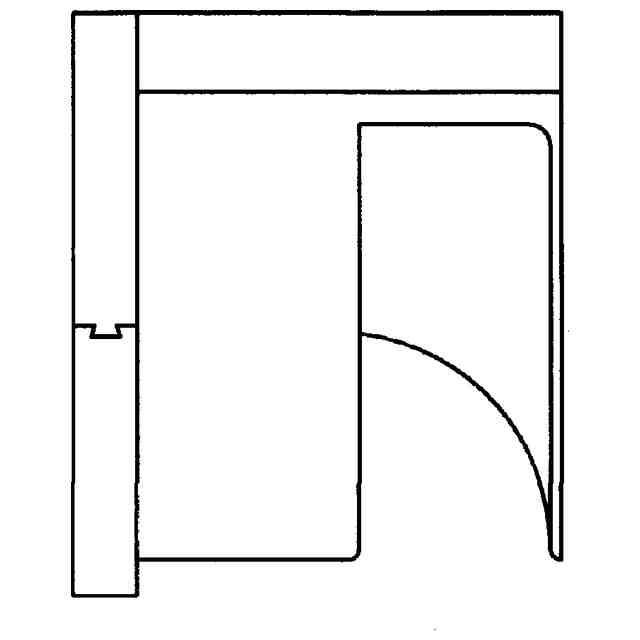

意匠に係る物品の説明本物品のファン取付具は、例えば、使用状態を示した参考図の如く、部屋内に設置した小型のシーリングファンの場合、壁面まで温風や冷風が届きにくくなることから、ファンを前面に設置した状態で壁際に設けることにより、前記シーリングファンから撹拌された空気を壁際まで引っ張ることができ、効率的な壁面温度を調整することができる。即ち、本物品の内部構造は、空洞の後ろ半分が、左右の両方向にそれぞれ湾曲面が形成されていると共に、下方向にも湾曲面が形成されており、前面に設置されるファンで吸引されたシーリングファンからの温風や冷風が前記湾曲面に誘導されて壁面にも気流(図中の矢印参照)が発生し、ガラス面に気流が当たり、結露を防止し、下向きの気流がエアーカーテンとなり、外気の影響を低減する(ファンを取付けた状態の参考底面図、同参考左側面図参照)。また、本物品は、上部のベース板と本体が分割可能に合体されており、天井にベース板を取付けた後、ファンを前面に設置した本体を、ベース板にスライド移動させて完成する設置作業を簡単に行える(ベース板を取外した状態の参考右側面図、同参考背面図、同参考平面図参照)。
意匠の説明

関連意匠
