発行日2025-11-06
公報種別意匠公報(S)
登録番号1812254
登録日2025-10-28
意匠に係る物品ベッドフレーム
意匠分類D7-31(家具)
出願番号2025008690
出願日2025-04-30
意匠権者恒盛株式会社
代理人kakeruIP弁理士法人

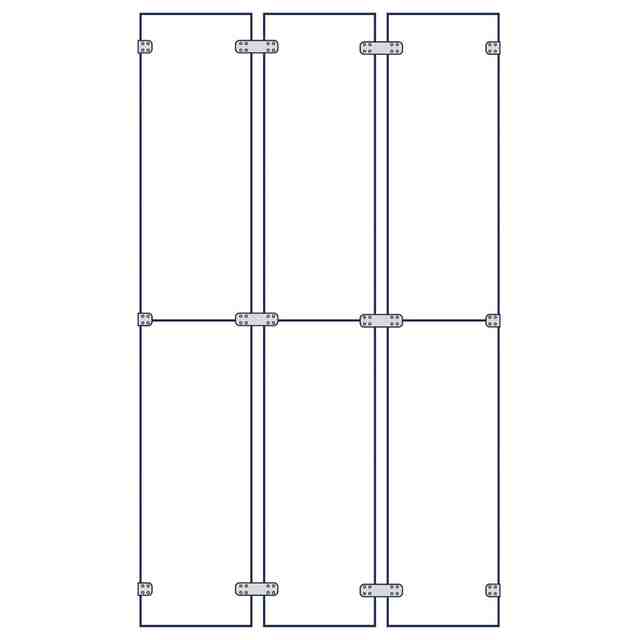

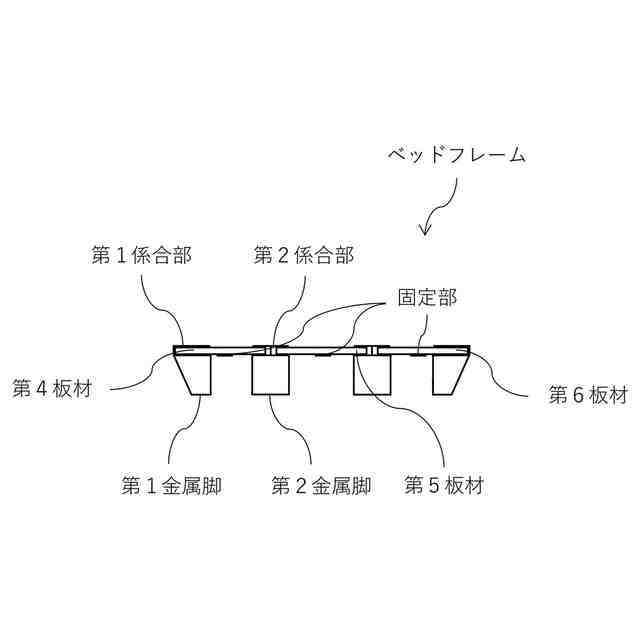

意匠に係る物品の説明本物品は、使用者が容易に組み立てることができるベッドフレームである。より具体的には、複数枚の略長方形状の板材、第1金属脚、及び、第2金属脚を備えるベッドフレームであって、第1金属脚は、金属板を折り曲げて形成した貫通形状であり、最も左側に位置する板材(「各部の名称を示す参考図1」における第1板材又は第4板材)の左端部、又は、最も右側に位置する板材(「各部の名称を示す参考図1」における第3板材、又は、第6板材)の右端部と係合する第1係合部を有し、第2金属脚は、第1金属脚と同様に金属板を折り曲げて形成した貫通形状であり、最も左側に位置する板材、又は、最も右側に位置する板材と、その板材と板材の短手方向に隣接する板材(「各部の名称を示す参考図1」における第2板材、又は、第5板材)2枚と係合する第2係合部を有し、第1係合部は、板材の長手方向に隣接する板材(例えば「各部の名称を示す参考図1」における第1板材、及び、第4板材等)同士を跨ぐ位置、及び、板材の長手方向の開放端部近傍の位置において、ネジ等の締結部材により板材に固定され、第2係合部は、板材の長手方向に隣接する板材(例えば、「各部の名称を示す参考図1」における第1板材、及び、第4板材等)同士を跨ぐ位置、及び、板材の長手方向の開放端部近傍の位置において、ネジ等の締結部材により板材に固定される、ベッドフレームである。

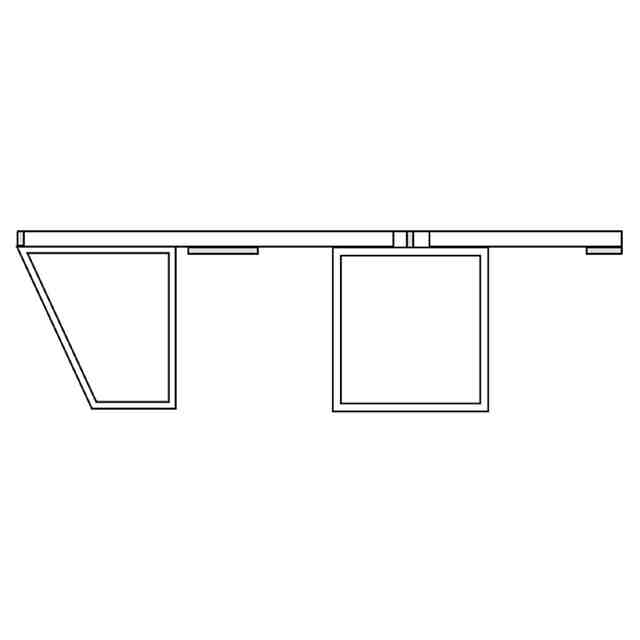

意匠の説明灰色に着色した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。背面図は正面図と、左側面図は右側面図と、それぞれ同一に表れるので、背面図、及び、左側面図を省略した。

関連意匠
