意匠ウォッチ

発行日2025-11-04
公報種別意匠公報(S)
登録番号1812035
登録日2025-10-24
意匠に係る物品回転切り替え式文字表示盤
意匠分類F5-100(広告用具、表示具及び商品陳列用具)
出願番号2025007756
出願日2025-03-31
意匠権者個人
代理人

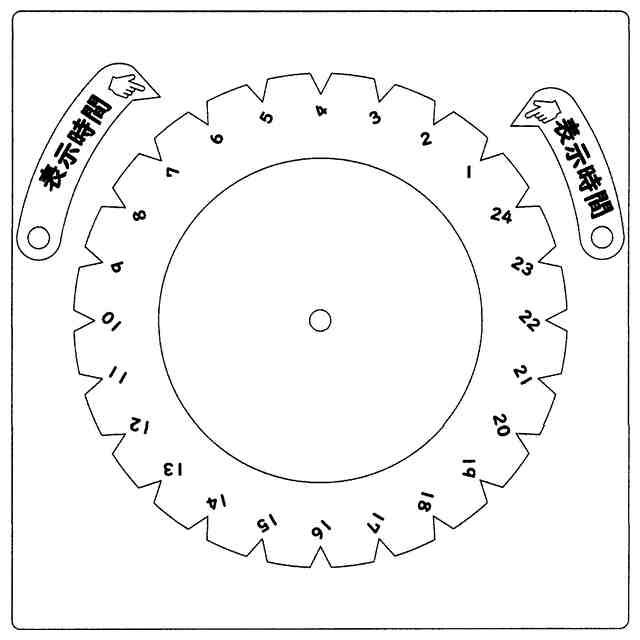

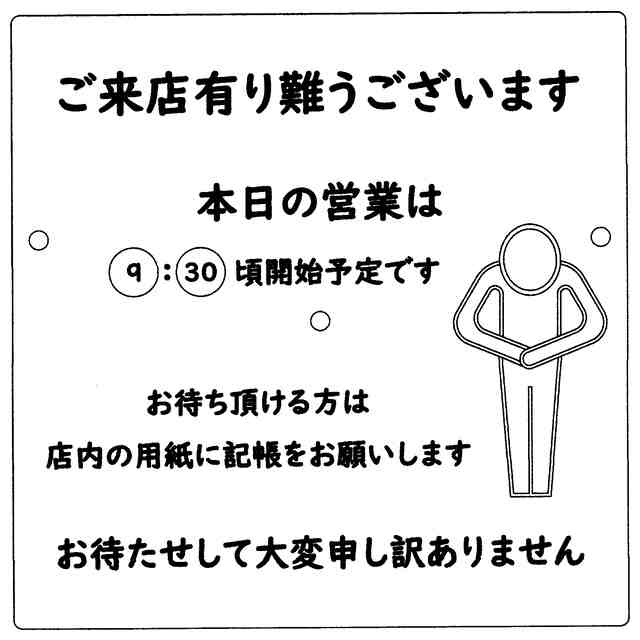

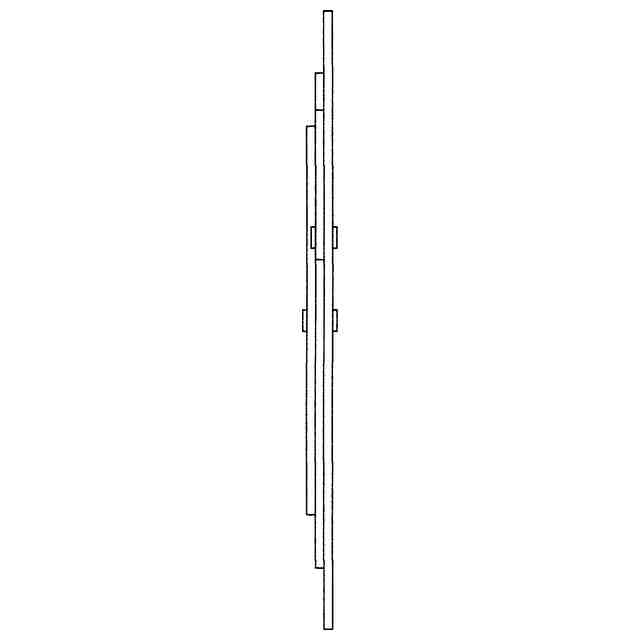

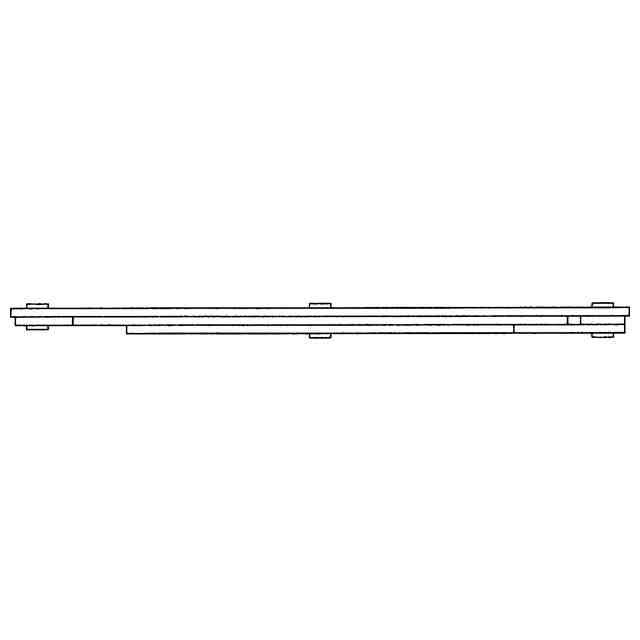

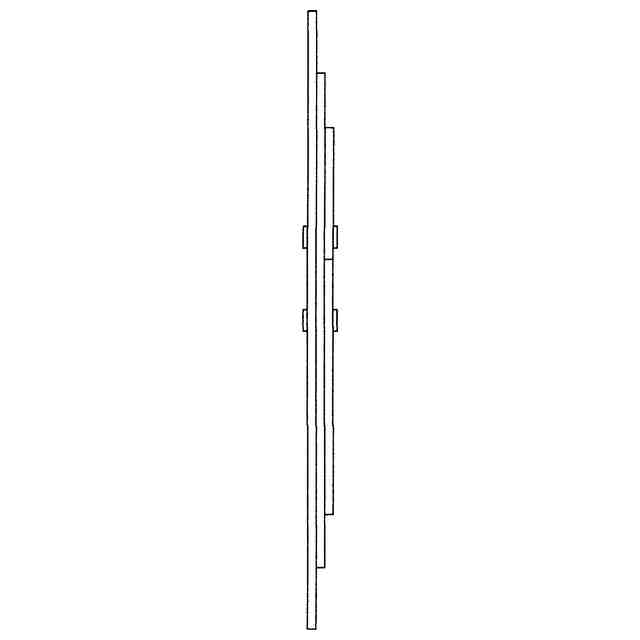

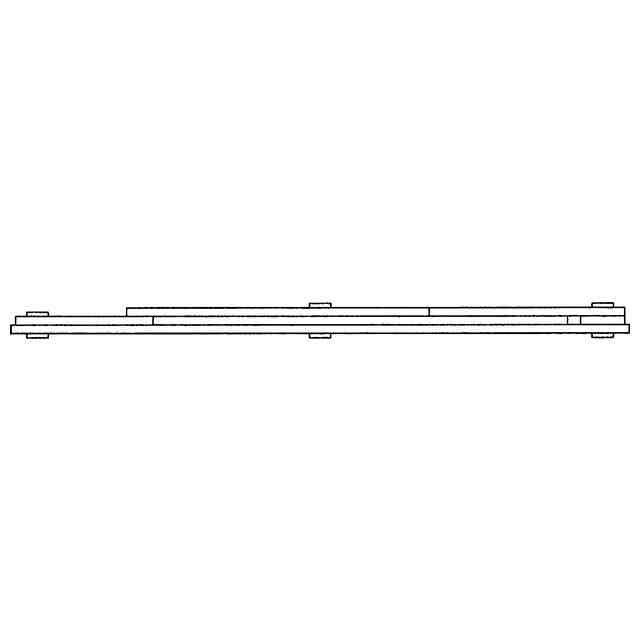

意匠に係る物品の説明本物品は、正面板・中間板・背面板・左右のロック板で構成されます。店頭入り口の硝子などに貼り付けて使用する事を想定しており、室内から時刻表示を簡単に切り替えることが可能です。正面板中央の金具で中間板と背面板が緊結され、三枚重ねの状態で中間板と背面板を回転させて使用します。左右の金具は正面板とロック板を緊結しています。正面板には2つの丸穴が明いており中間板に印字された文字の一部分を表示します。中間板は大小二重の円で構成され、それぞれを別々に回転させることで5分刻みの任意の時刻に簡単に表示を変更できます。中間板・背面板のくさび形切り欠き部にロック板の先端が嵌合する事で正確な位置に誘導固定されます。また不用意に回転してしまう事も防止できます。ロック板の先端は正面側に表示されている時刻を指し示します。参考図-1は中間板の正面側の印字状態を示しております。図の通り二枚の円形の板で構成され、外側はドーナツ状の板に24時間表記が印字されております。内側は円盤状で5分刻みの分表示が印字されております。内側の円盤は背面板に接着されており、背面板と連動して回転します。参考図-2は背面板を除いた状態の背面図です。外側の中間板の欠き込み部に24時間表記が印字されております。図の様にロック板の嵌合を解除することで中間板それぞれを自由に回転させることが可能となります。参考図-2左上のロック板は背面板をロック出来る高さに合わせる為に中間板と同じ厚さのスペーサーを金具部に挟み込んでおります。中間板を回転させる時は参考図-2の様にロック板を外側に回転させロックを解除します。参考図-3の様に表記内容を変えることで多様な用途で使用可能となります。
意匠の説明

関連意匠
