発行日2025-02-17
公報種別意匠公報(S)
登録番号1791288
登録日2025-02-06
意匠に係る物品包装用箱
意匠分類F5-210(広告用具、表示具及び商品陳列用具)
出願番号2024016665
出願日2024-08-09
意匠権者東海紙器株式会社
代理人個人,個人,個人,個人

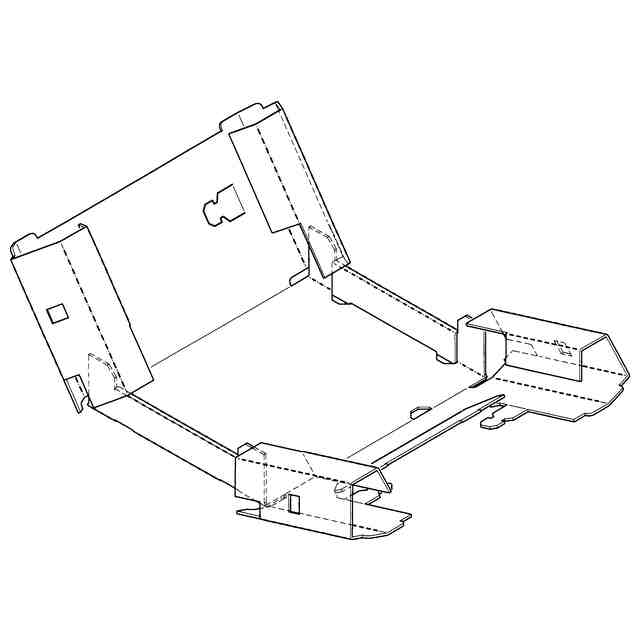

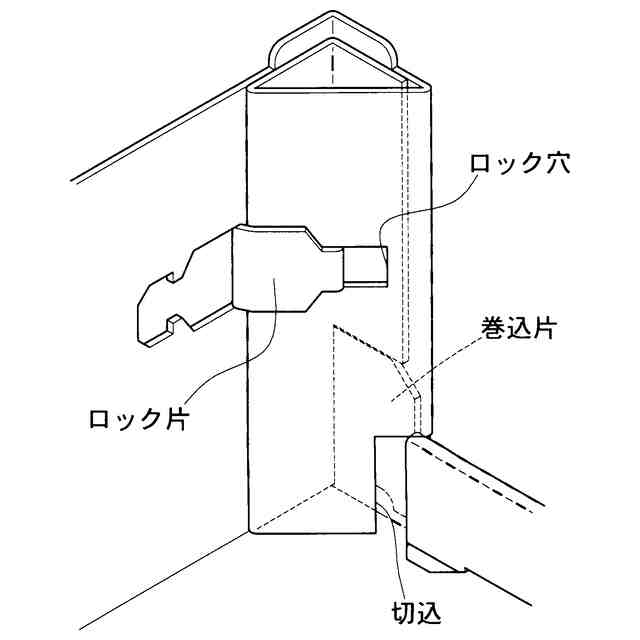

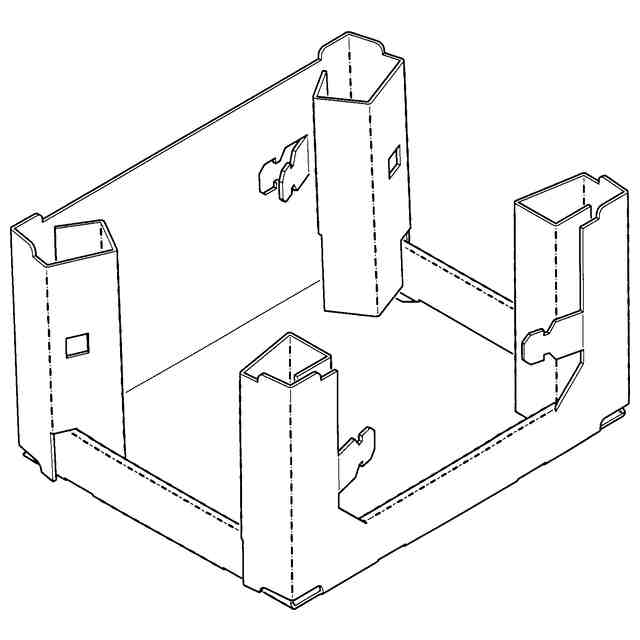

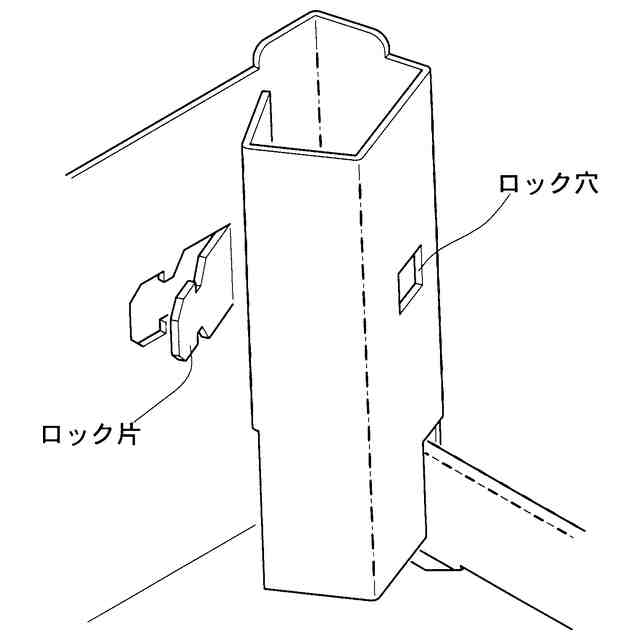

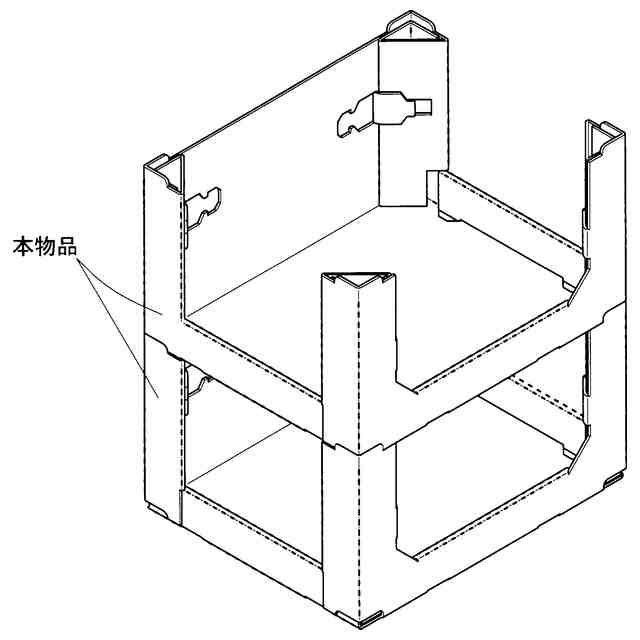

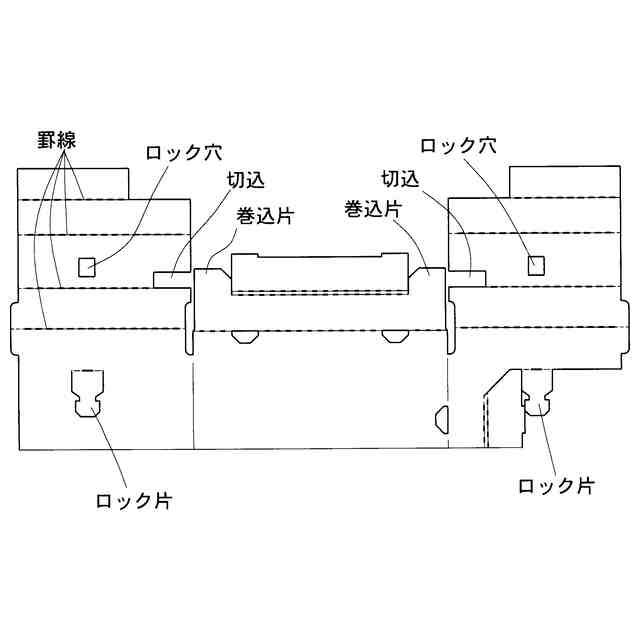

意匠に係る物品の説明本物品は、四隅に三角筒状の補強柱を備える、商品陳列用に使用する。本物品の組立て方法は、組立て途中を示す参考図1から4に示すように、各罫線を山折りし、三角筒状部分は、切込を側壁に噛み合わせ、側壁の巻込片を外側から内側へ巻き込み、ロック片を他方のロック穴に差し込み形成する。これにより、糊貼りすることなく、補強柱が直立した組立形状が保持される。本物品を複数段積み重ねて陳列する際は、使用状態を示す参考図に示すように、下段の三角筒状の上部にある突起部分と、上段の底面角部の開口部を嵌合させることにより、安定した積み上げ陳列が可能となる。

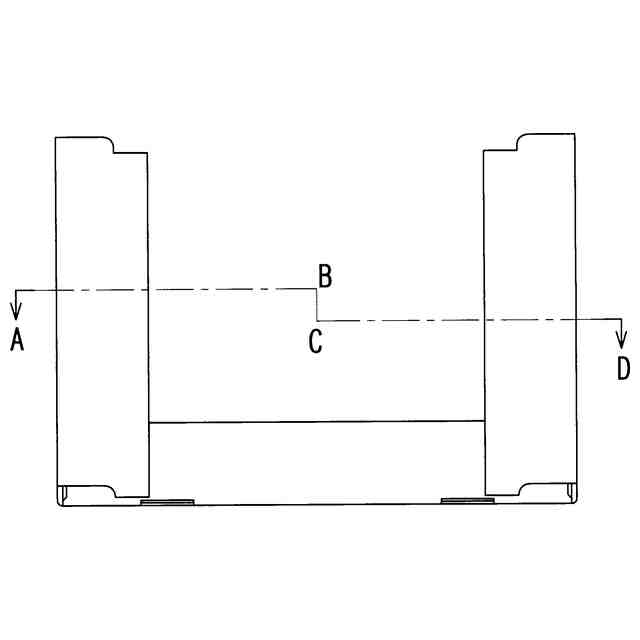

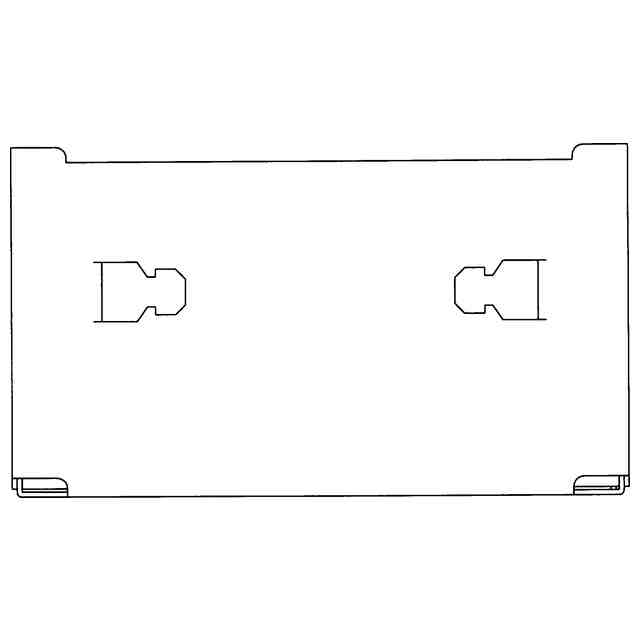

意匠の説明右側面図は左側面図と対称に表れるので、省略する。

関連意匠
