意匠ウォッチ

発行日2025-10-28
公報種別意匠公報(S)
登録番号1811594
登録日2025-10-20
意匠に係る物品組立家具用ブロック
意匠分類D9-100(住宅設備用品汎用部品及び付属品)
出願番号2025008889
出願日2025-05-06
意匠権者個人
代理人個人

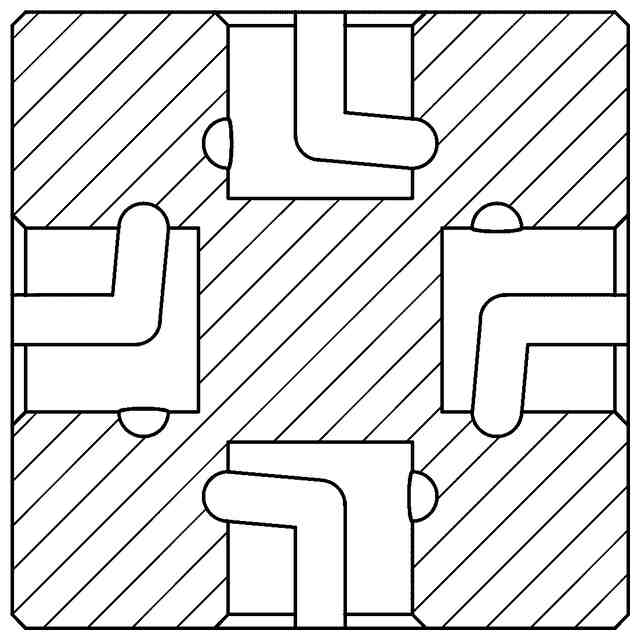

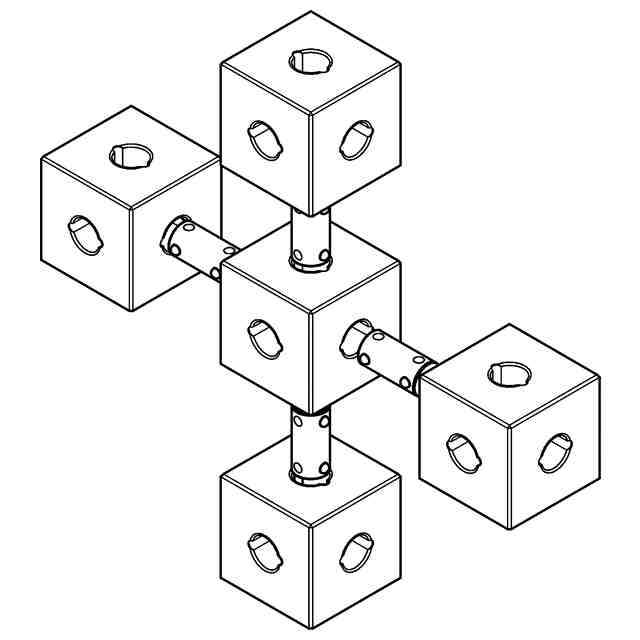

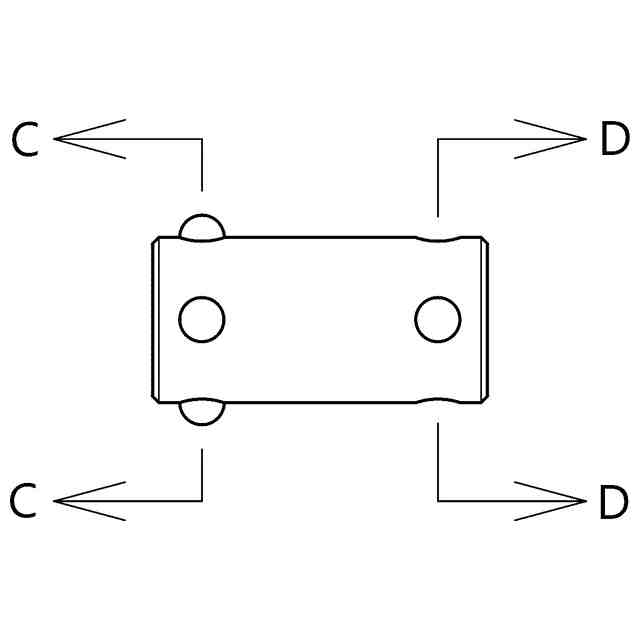

意匠に係る物品の説明本物品は、例えばテーブル、棚、椅子、室内用ペットハウス、置物等の所望の家具を製作することができる組立家具用ブロックである。この組立家具用ブロックは、六面側にそれぞれ他の組立家具用ブロックを連結できるように構成されている。具体的には、組立家具用ブロック同士は、「使用状態を示す参考図1(連結前)」および「使用状態を示す参考図2(連結後)」のように連結部材を用いて連結することができる。連結部材は、「連結部材の参考平面図」、「C-C線断面図」および「D-D線断面図」のように、両側に十字穴を有した円柱体と、十字穴を構成する縦横穴のいずれかを選択して挿入可能な係止棒とからなる。両側に係止棒をそれぞれ選択挿入した円柱体を組立家具用ブロックの中央穴に挿入した状態(「係止前の参考断面図」の状態)で円柱体を矢印方向に回転させると、「係止後の参考断面図」のように係止棒により連結部材が組立家具用ブロックに係止されるように構成されている。他方、円柱体を逆方向に回転させると「係止前の参考断面図」の状態に戻り、連結部材と組立家具用ブロックとの係止状態を解除できるように構成されている。本物品は、組立家具用ブロック同士をこのような連結部材を介して連結することにより、例えば「使用状態を示す参考図3」のような所望形態の家具を作製できるものである。
意匠の説明背面図は正面図と同一であるため省略する。底面図は平面図と同一であるため省略する。左側面図は右側面図と同一であるため省略する。

関連意匠
