発行日2025-10-14
公報種別意匠公報(S)
登録番号1810601
登録日2025-10-03
意匠に係る物品扇風機
意匠分類D4-410(暖冷房機又は空調換気機器)
出願番号2025006062
出願日2025-03-27
意匠権者La Bella株式会社
代理人個人,個人,個人

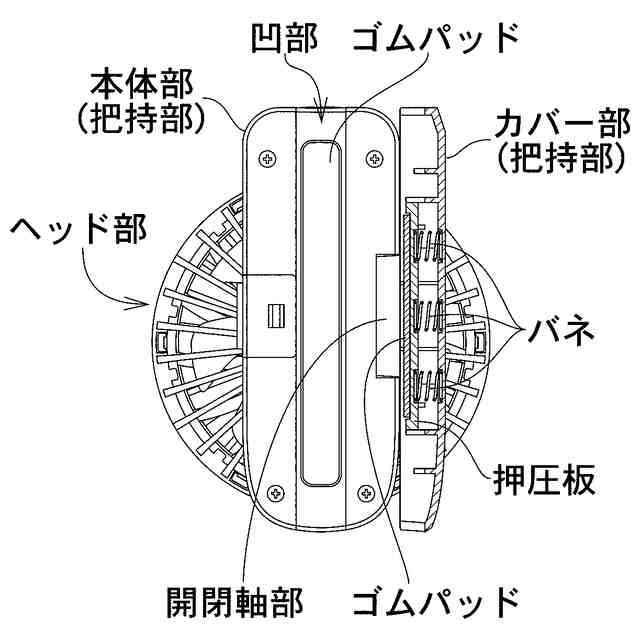

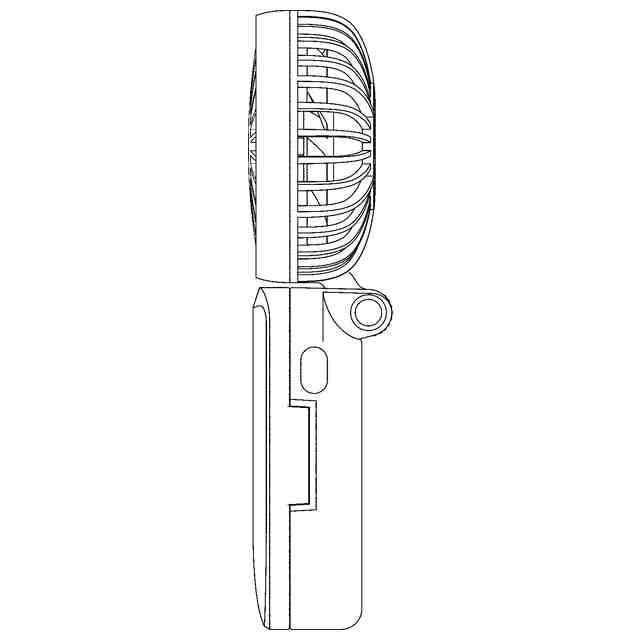

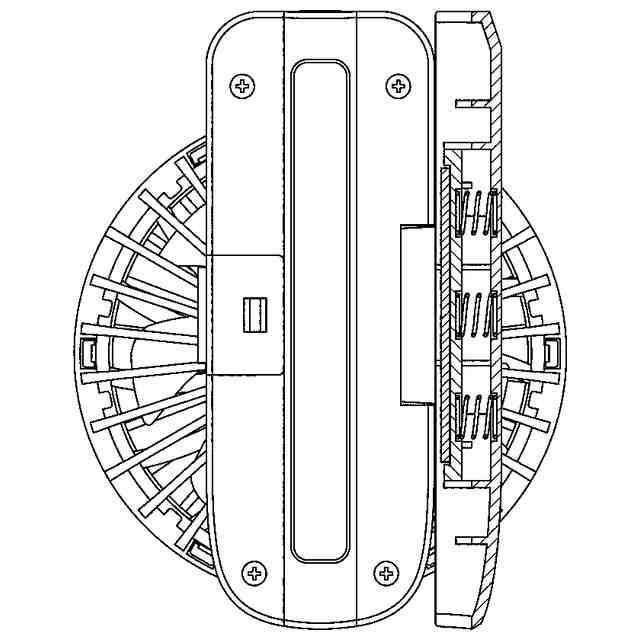

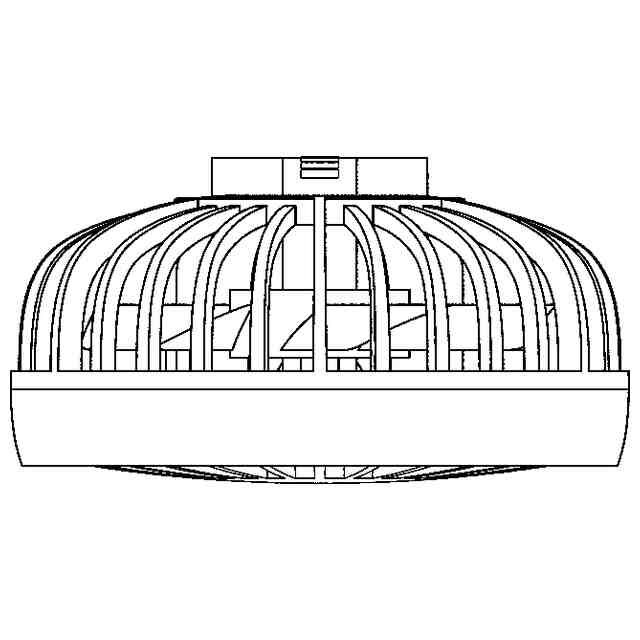

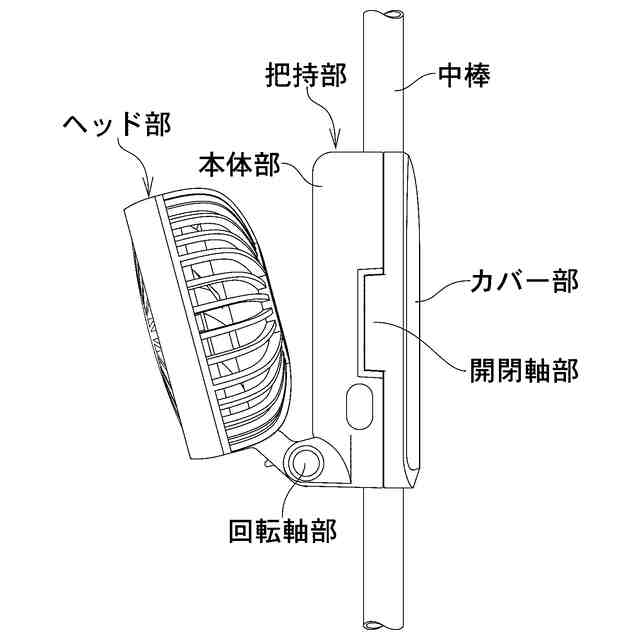

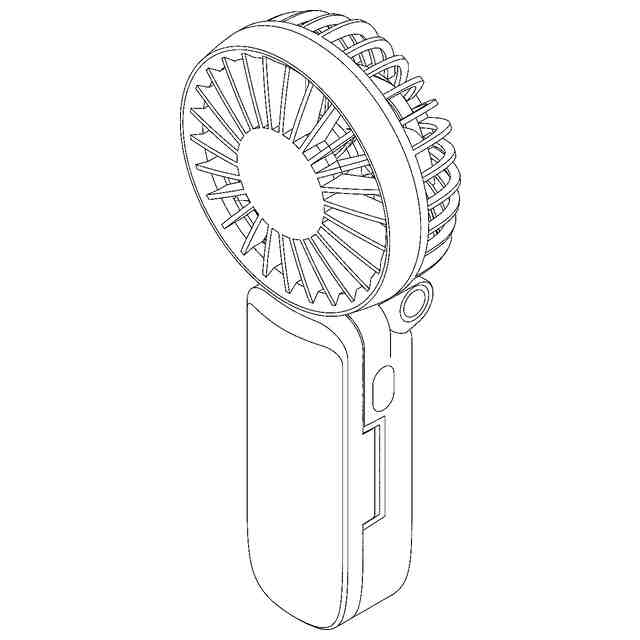

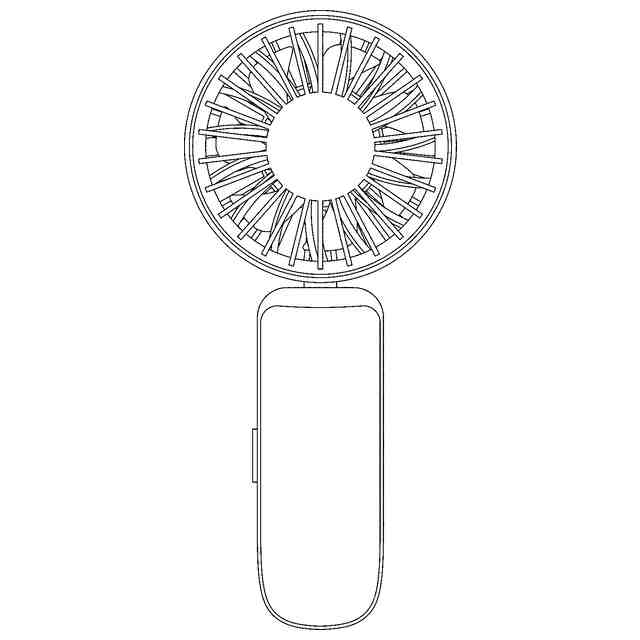

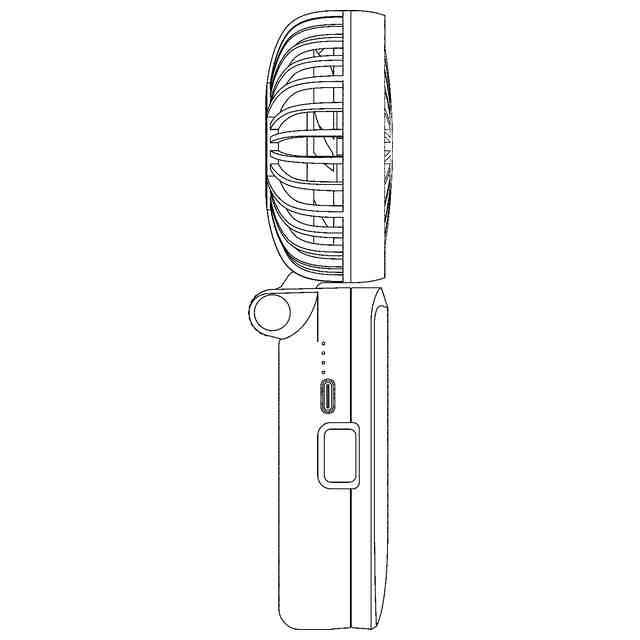

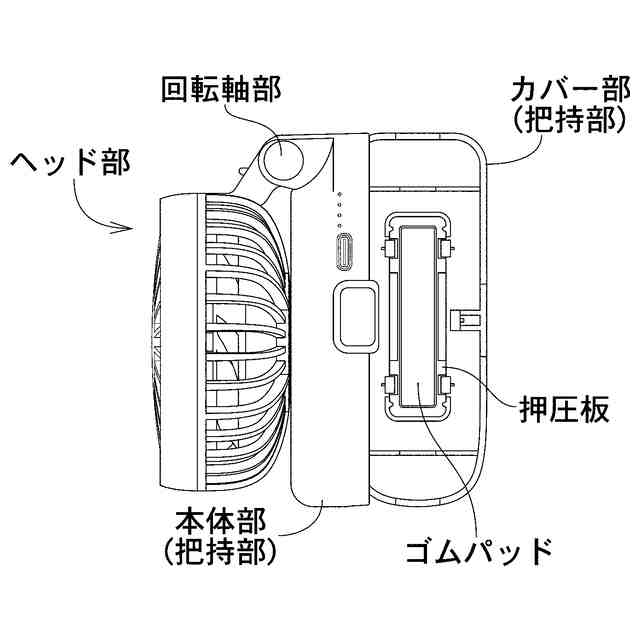

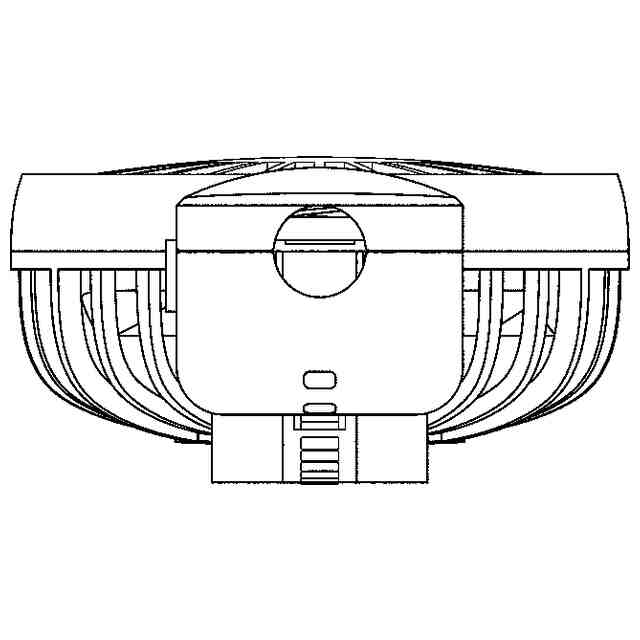

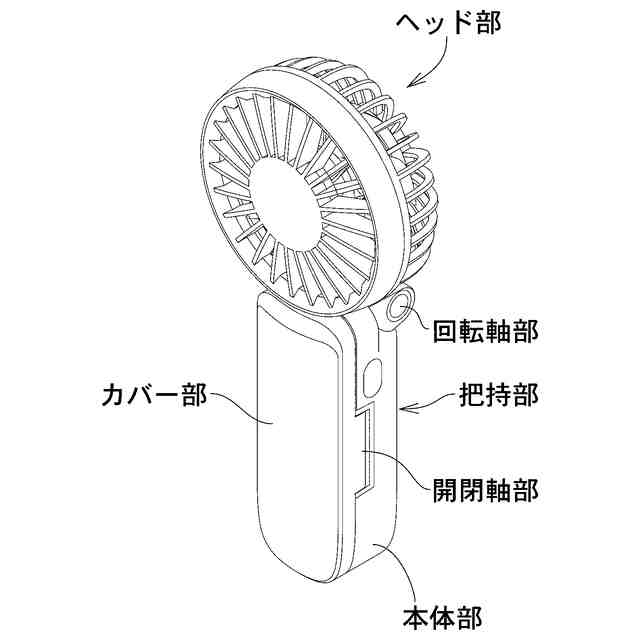

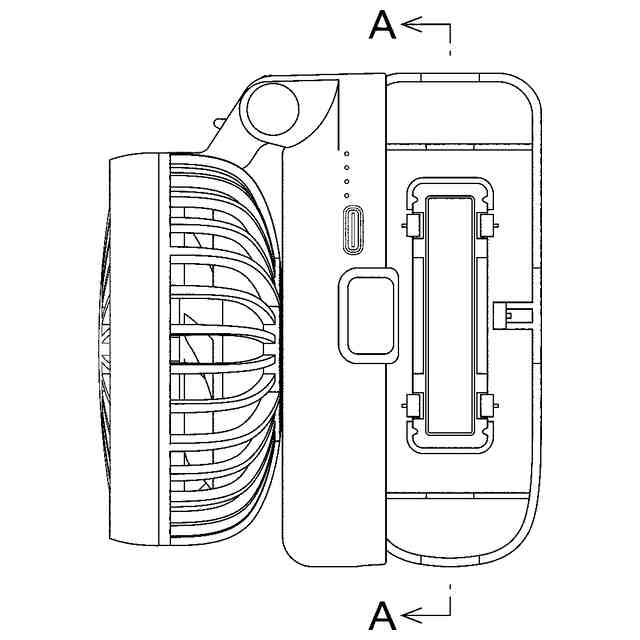

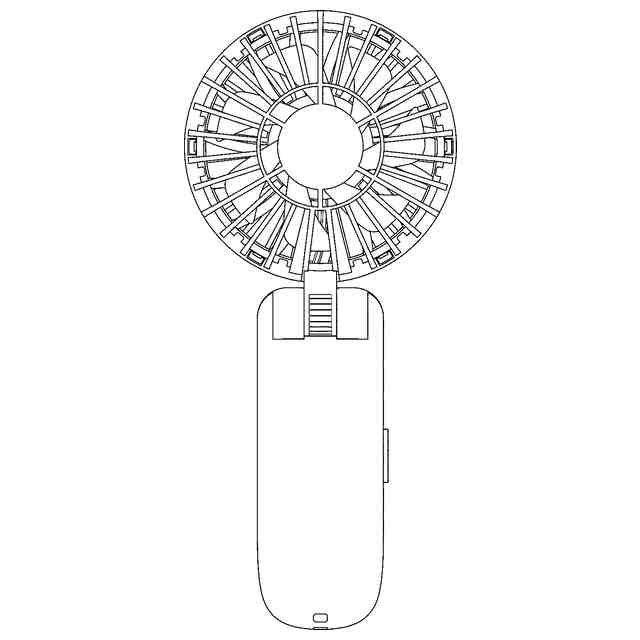

意匠に係る物品の説明本願の意匠に係る物品は、手持ち式の扇風機である。この扇風機は、「参考斜視図」に示すように、ファンを備えたヘッド部と、使用時に把持される把持部とを備え、ヘッド部と把持部とが回転軸部を介して連結されている。ヘッド部は、「斜視図」、「正面図」、「背面図」、「平面図」、「底面図」、「右側面図」及び「左側面図」に示す基本形態から、回転軸部を中心に「ヘッド部を回転させ、かつ、カバー部を開いた状態の左側面図」に示す背面側に180度回転させた位置まで、任意の角度に調整が可能である。把持部は、「参考斜視図」に示すように、本体部と、本体部に開閉軸部を介して連結されて開閉が可能なカバー部を有している。カバー部は、「斜視図」、「正面図」、「背面図」、「平面図」、「底面図」、「右側面図」及び「左側面図」に示す基本形態から、開閉軸部を中心に「ヘッド部を回転させ、かつ、カバー部を開いた状態の左側面図」及び「A-A線断面図」に示す位置まで開くことができる。また、本体部の内側には、「A-A線断面図」及び「参考A-A線断面図」に示すように、背面側に向けて窪んだ凹部が本体部の長手方向に沿って形成されている。さらに、カバー部の内側には、カバー部を閉じたときに本体部の凹部に対向するようにして、「ヘッド部を回転させ、かつ、カバー部を開いた状態の左側面図」、「A-A線断面図」、「参考A-A線断面図」及び「ヘッド部を回転させ、かつ、カバー部を開いた状態の参考左側面図」に示すように、バネにより付勢された押圧板が設けられている。そのため、本体部の凹部に傘の中棒を配置した状態でカバー部を閉じると、中棒が押圧板により押圧されて、「傘に取り付けた状態の参考右側面図」に示すように、中棒の任意の位置に把持部を取り付けることができる。また、凹部及び押圧板には、滑り止め用のゴムパッドが設けられている。
意匠の説明本願意匠は、動的意匠として意匠登録を受けようとするものである。本願意匠は、「斜視図」、「正面図」、「背面図」、「平面図」、「底面図」、「右側面図」及び「左側面図」に示す基本形態から、「ヘッド部を回転させ、かつ、カバー部を開いた状態の左側面図」及び「A-A線断面図」に示すように、ヘッド部の角度の調整やカバー部の開閉が可能である。
