発行日2025-10-14
公報種別意匠公報(S)
登録番号1810509
登録日2025-10-03
意匠に係る物品垂直軸風車の案内羽根
意匠分類K8-19(動力機械器具、ポンプ、圧縮機、送風機等)
出願番号2025007947
出願日2025-04-02
意匠権者個人
代理人

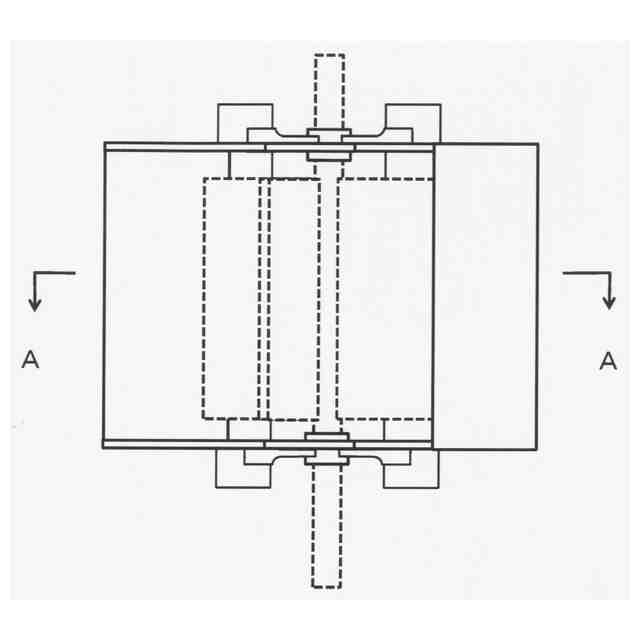

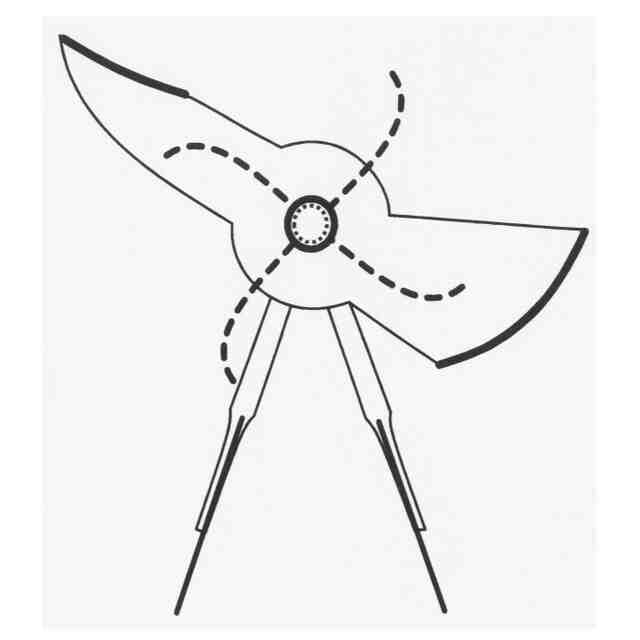

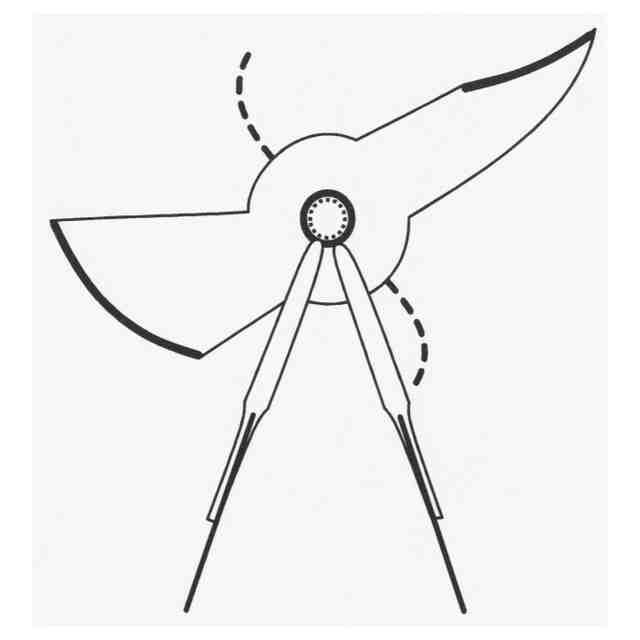

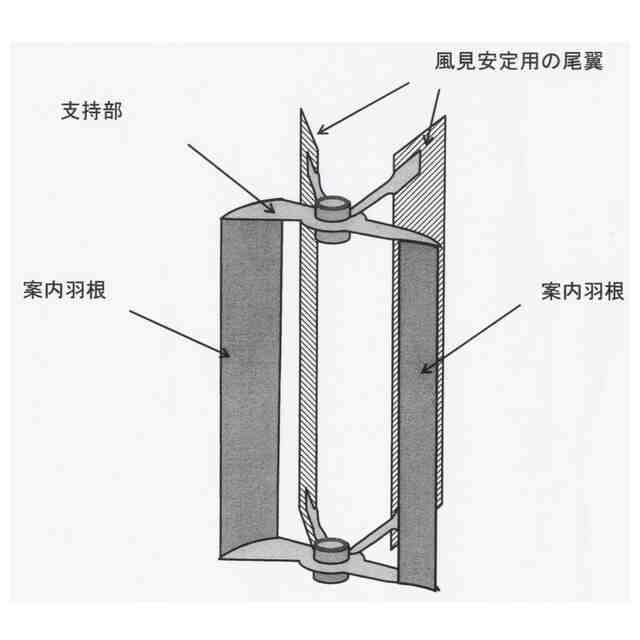

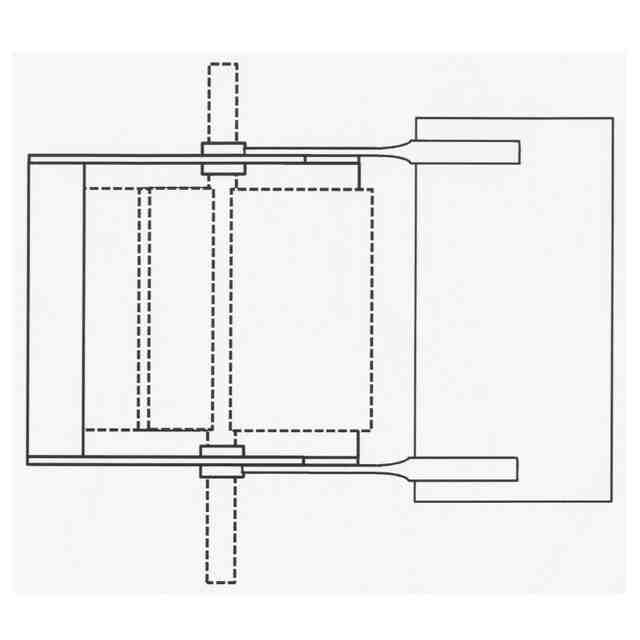

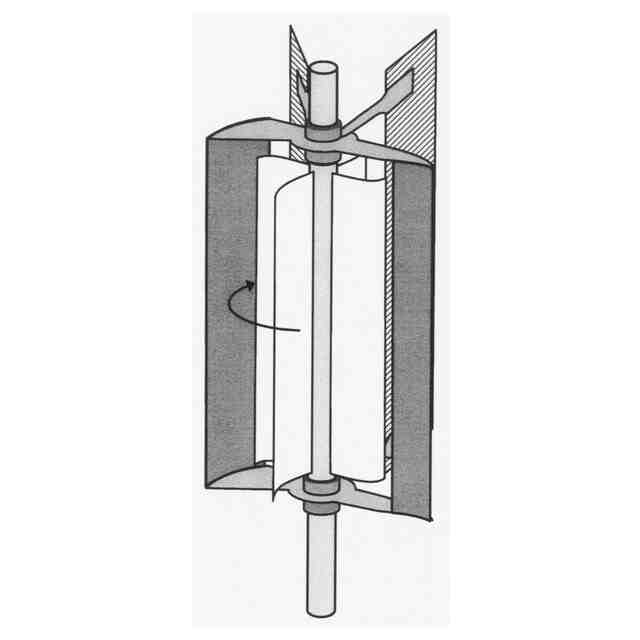

意匠に係る物品の説明本物品は、垂直軸風車のブレード回転域外側に左右各一枚設置されて用いられる案内羽根である。図に示した垂直軸風車を平面視した場合、左側の案内羽根は、回転軸から見て風上側で左前方部に位置し、また右側の案内羽根は右側方から後方部にかけて位置する。垂直軸風車にとって本来利用し難い回転域外側を流れる風を積極的に回転域内に導けるよう、この案内羽根は左右でその位置が前後することが大きな特徴であり、この前後関係は風車の回転方向によって入れ替わる。案内羽根は風車ブレード回転域の上方と下方の回転軸に回転自在に設けられる支持部に接合され、案内羽根ユニットとして一体的に回転、機能する。ユニット全体が風向に対しうまく追従し易くするために、2枚の案内羽根の向きや大きさが調整されて最適化される必要がある。図の風見安定用の尾翼は風向追従性をさらに高める上で効果的である。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
