発行日2025-09-30
公報種別意匠公報(S)
登録番号1809469
登録日2025-09-19
意匠に係る物品患者搬送用ストレッチャー腕載せ台
意匠分類J7-23(医療機械器具)
出願番号2024020533
出願日2024-09-12
意匠権者個人
代理人

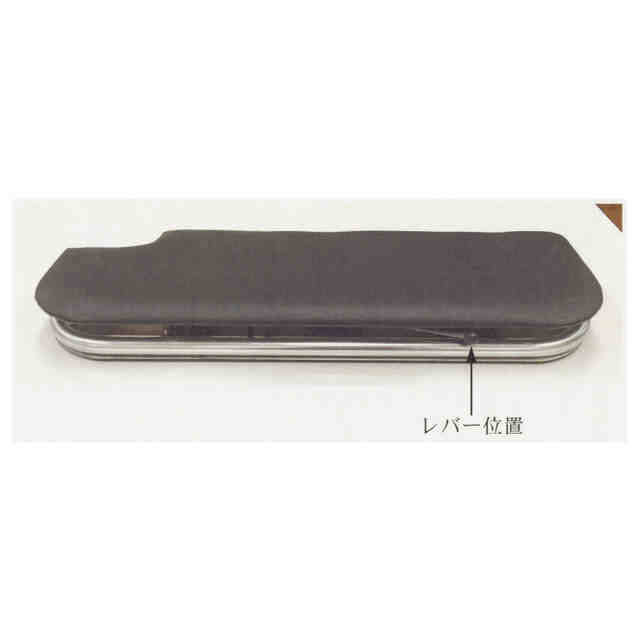

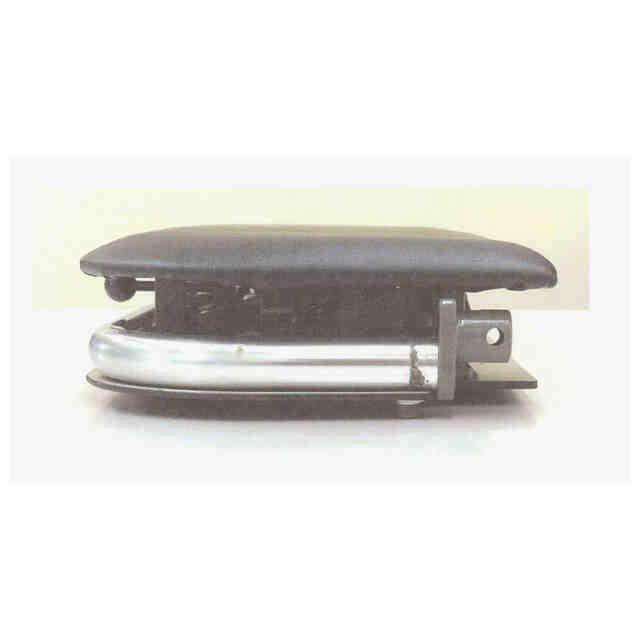

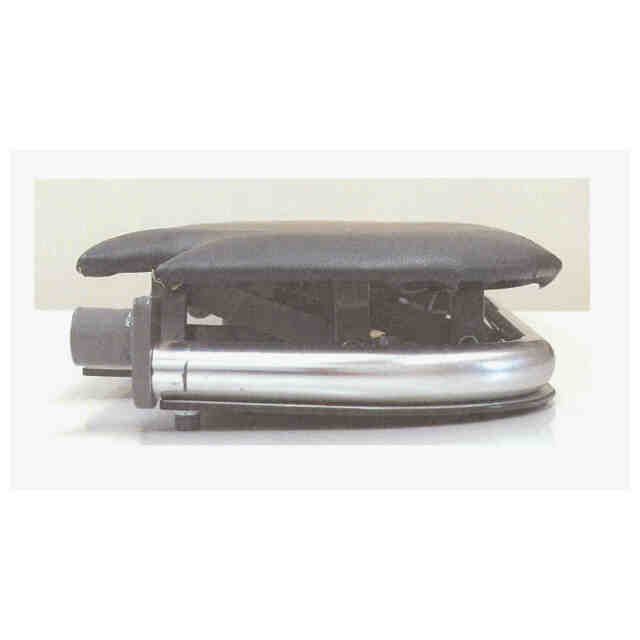

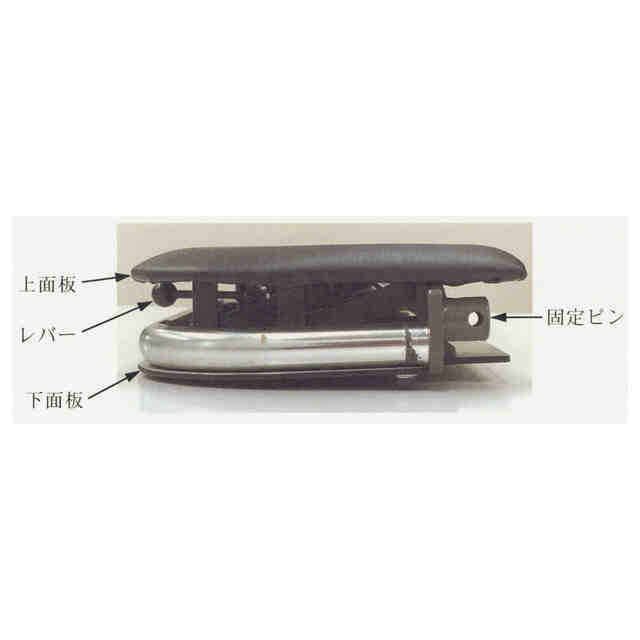

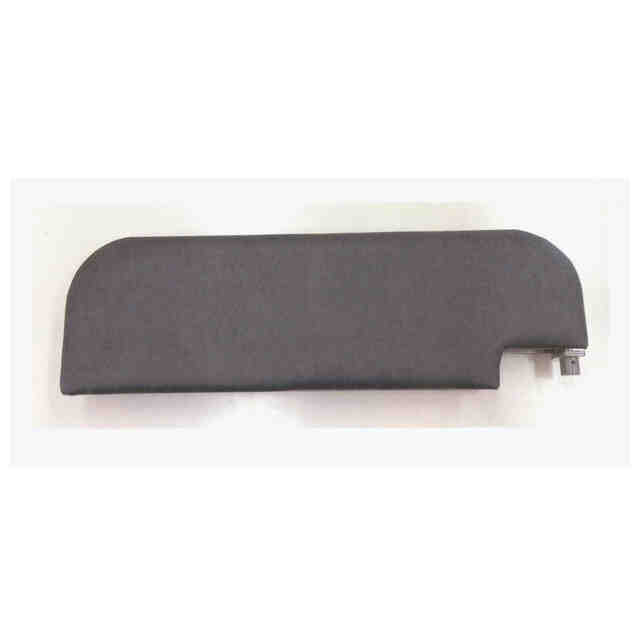

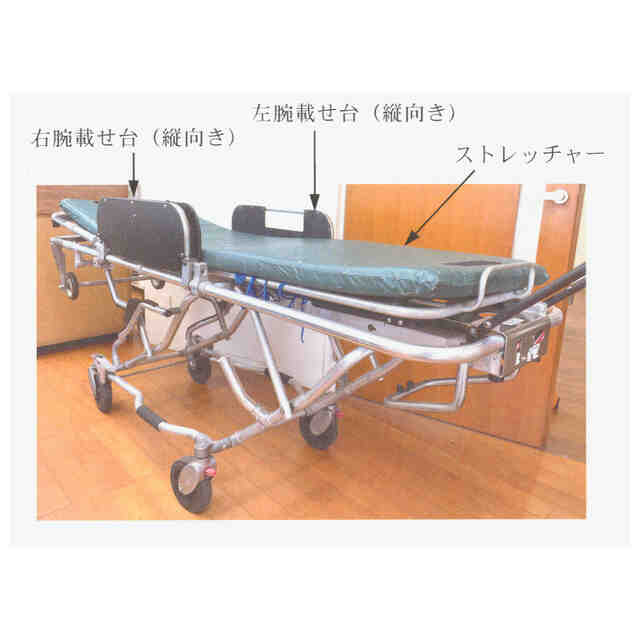

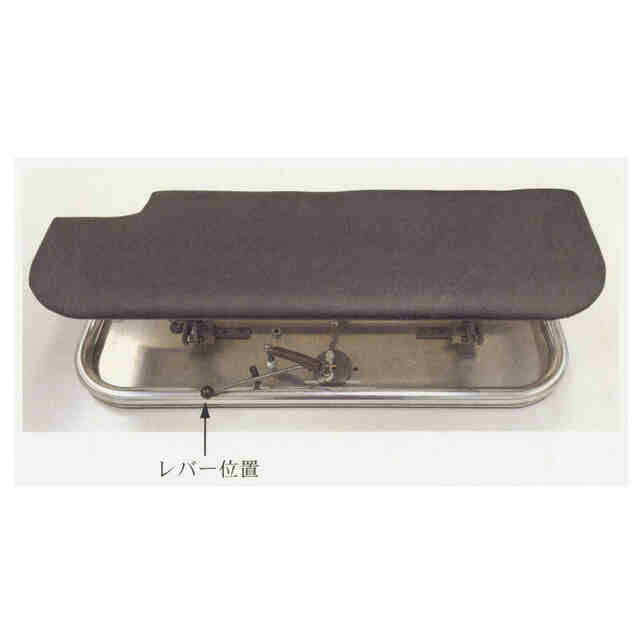

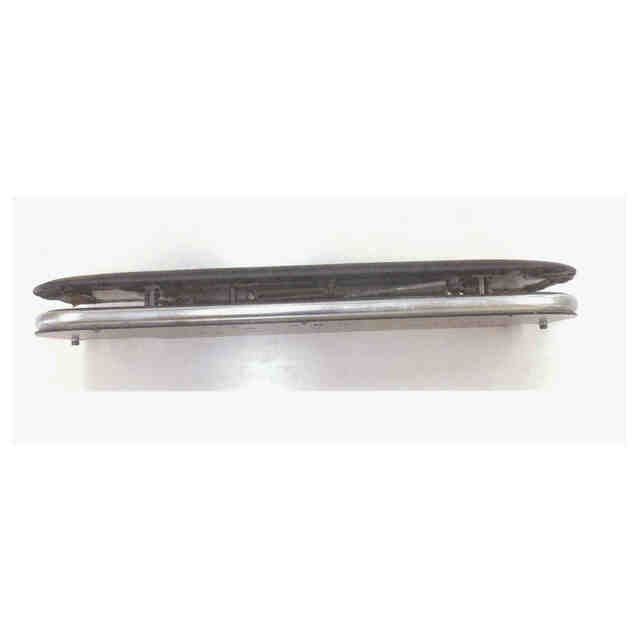

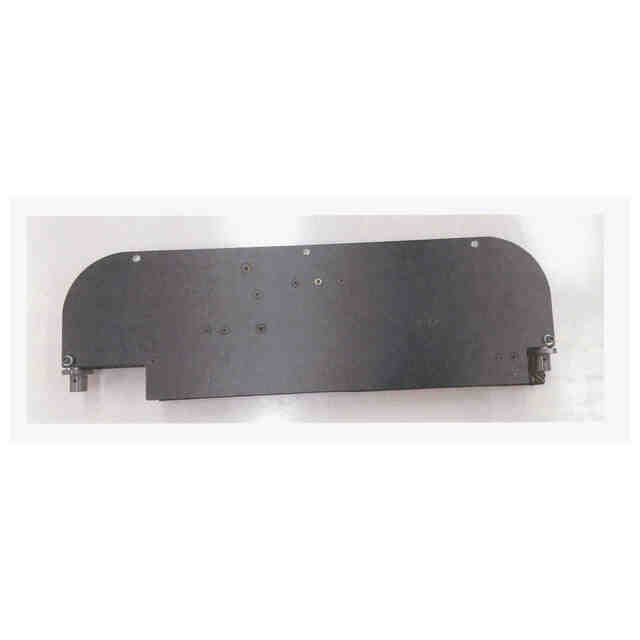

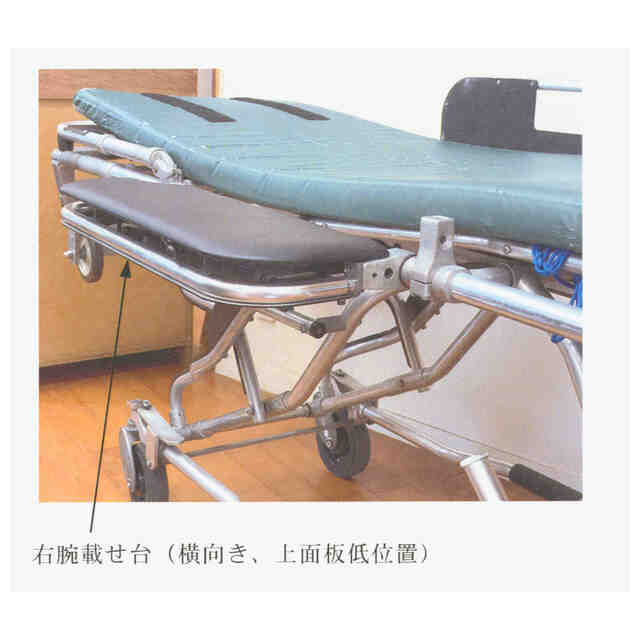

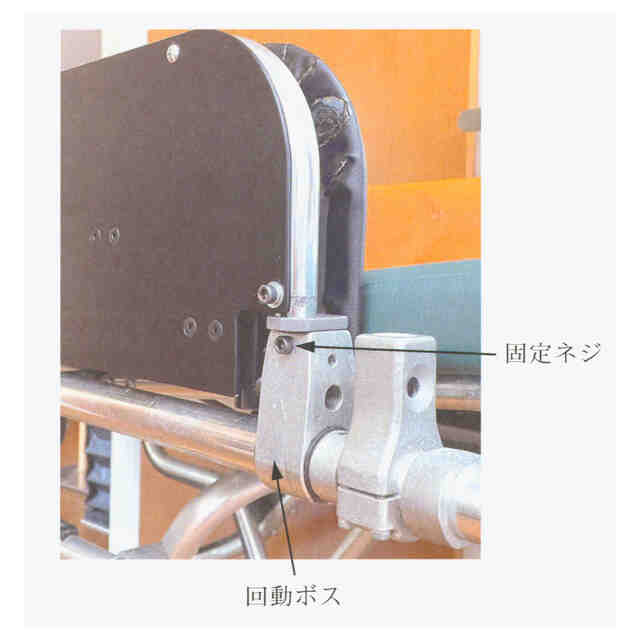

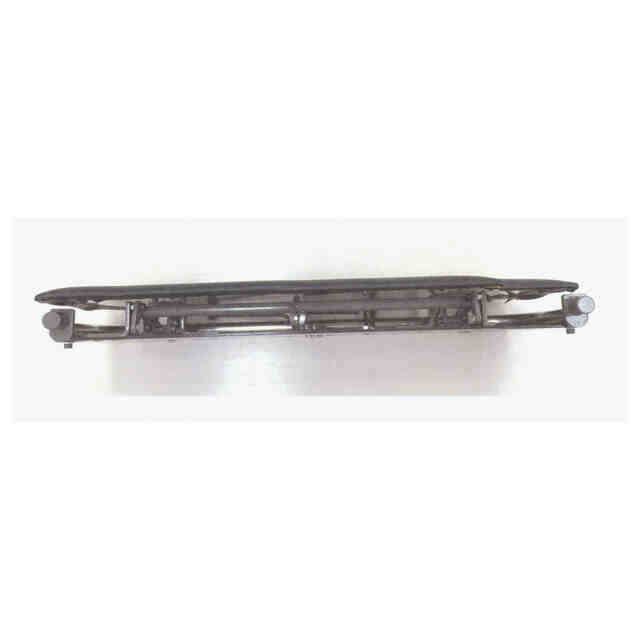

意匠に係る物品の説明本意匠に係る物品は病院や救急車で使用する患者搬送用ストレッチャーに標準装備されている腕載せ台である。腕載せ台は通常縦向きに起こしてストレッチャーの幅を狭くして患者を搬送するが、輸血や点滴を行う場合がありその時は横向きに開いて腕を上面に載せて使用する。しかし通常のストレッチャーの腕載せ台は開いた時に上面がマットよりかなり低い位置になるので腕が斜めに下がった状態となり、点滴しにくい問題がある。本腕載せ台は上面板と下面板が重なった2重構造としており、下面板に設けた2本の固定ピンがストレッチャーの回動ボスに差し込まれて固定される構造としている。また上面板と下面板の隙間に設けたレバーを旋回させると、リンクを介して上面板が大きく上昇する構造としている。レバーは円弧に旋回式としており、平面図を見ても分かるように右端と左端の位置でレバーの握りが外に出っ張ることはない。レバーを右端にすると腕載せ台の厚みが薄くなり、左端にすると上面板が上昇して厚みが厚くなり、点滴作業が容易となる。通常搬送時は腕載せ台の厚みを薄くして縦向きに起こしておき、横に出っ張らない様にするので、使用上何ら不都合は生じない。急を要する輸血、点滴が必要な場合ワンタッチで腕載せ台の上面板が上昇するので、無駄な時間がかからず素早く準備が整うのが大きな利点である。もちろんクッションなどを腕の下に入れても良いが、救急車の中は狭くてクッションを収納しておくスペースもなく、これを紛失することもあるので、この腕載せ台を標準装備することでその問題も無くなる。輸血、点滴は通常右腕にするので、この腕載せ台は右側のみ標準装備すればよい。
意匠の説明

関連意匠
