発行日2025-09-19
公報種別意匠公報(S)
登録番号1808810
登録日2025-09-10
意匠に係る物品包装用容器用蓋
意匠分類F4-91200(包装紙、包装用容器等)
出願番号2025004831
出願日2025-03-12
意匠権者大和製罐株式会社
代理人弁理士法人鈴榮特許綜合事務所

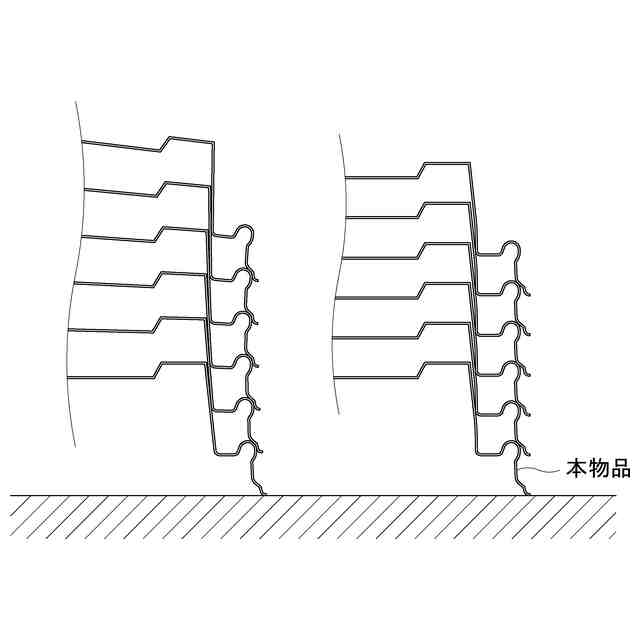

意匠に係る物品の説明本物品は、リフトアップ型の包装用容器用蓋であり、円錐台状立ち上がり部と内外篏合枠部によって構成されている。本物品を保管、搬送する場合は、50個を1単位として積み重ねるものとしている。例えば、円錐台状立ち上がり部の側周面について、その角度を垂線に対して6.5度傾けた場合は、上下の蓋に隙間が空き、積み上げた際に全体が傾斜して不安定になるという問題が生じ、他方、3度傾けた場合は、積み重ねた際の安定性は増すが、上下の蓋が密着しすぎ、保管、搬送後に取り外しにくくなるという問題が生じる。本物品は、円錐台状立ち上がり部の側周面について、その立ち上がり部の下部を垂線に対して0度とし、残りの上部を垂線に対して6.5度とすることにより、下側の蓋の円錐台状立ち上がり部の側周面の略中央部外側と上側の蓋の円錐台状立ち上がり部の側周面の下端部内側とが接する部分に生じる隙間を小さくして、積み重ねた時の安定性と保管、搬送後の取り外しやすさとを両立させるものとしている。

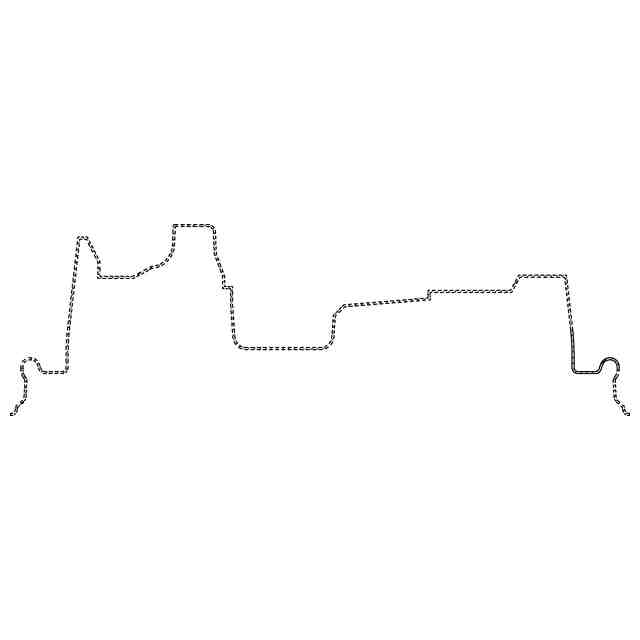

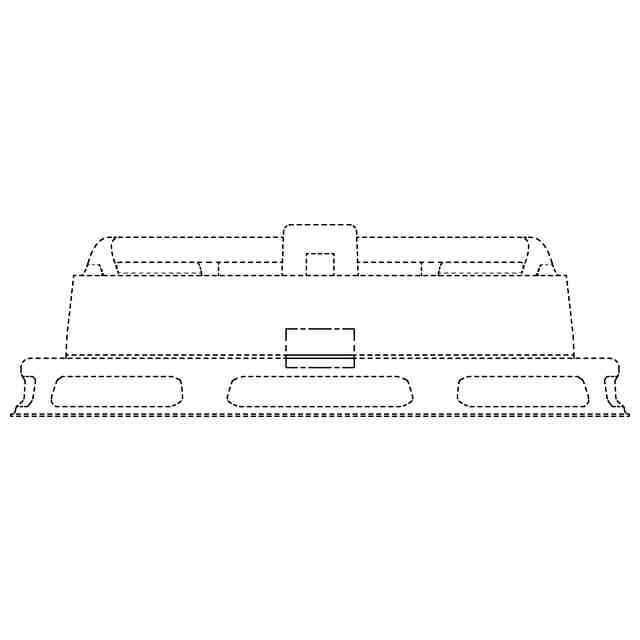

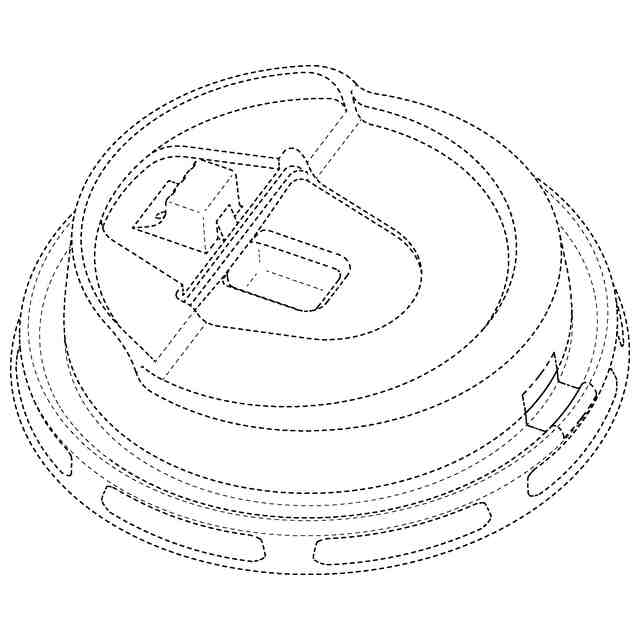

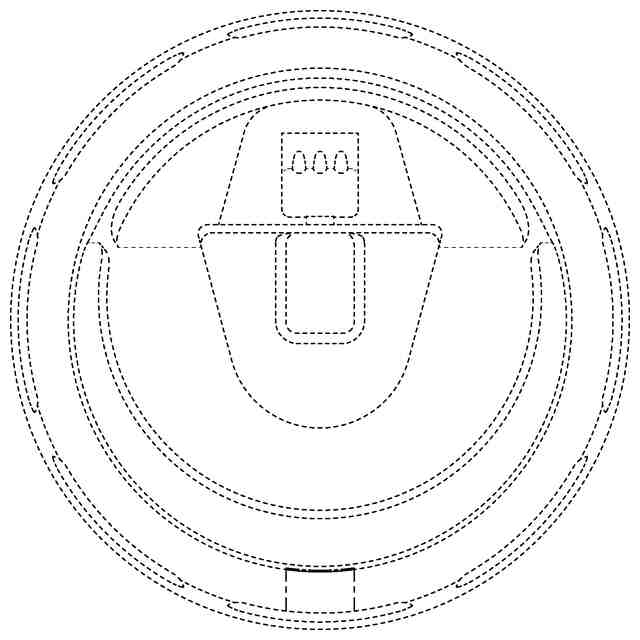

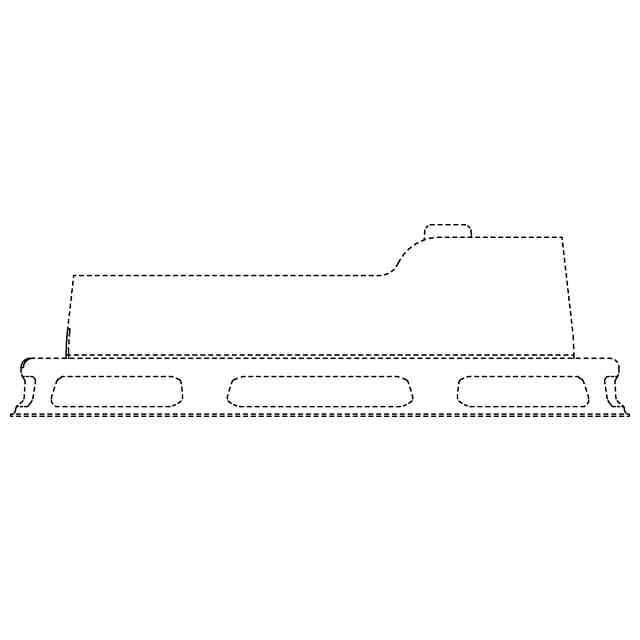

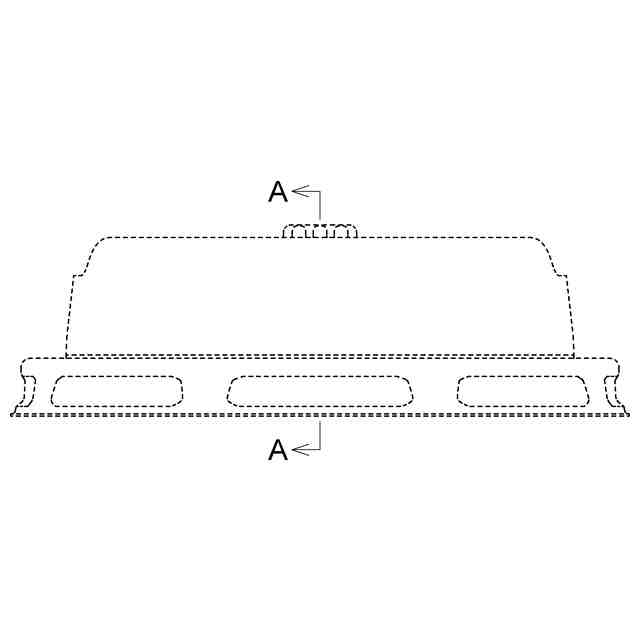

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。斜視図、背面図、平面図及び底面図に表された細線は、いずれも立体表面の形状を特定するためのものである。

関連意匠
