発行日2025-08-19
公報種別意匠公報(S)
登録番号1806392
登録日2025-08-08
意匠に係る物品薬液投与装置
意匠分類J7-42(医療機械器具)
出願番号2025003776
出願日2025-02-27
意匠権者テルモ株式会社
代理人弁理士法人ITOH

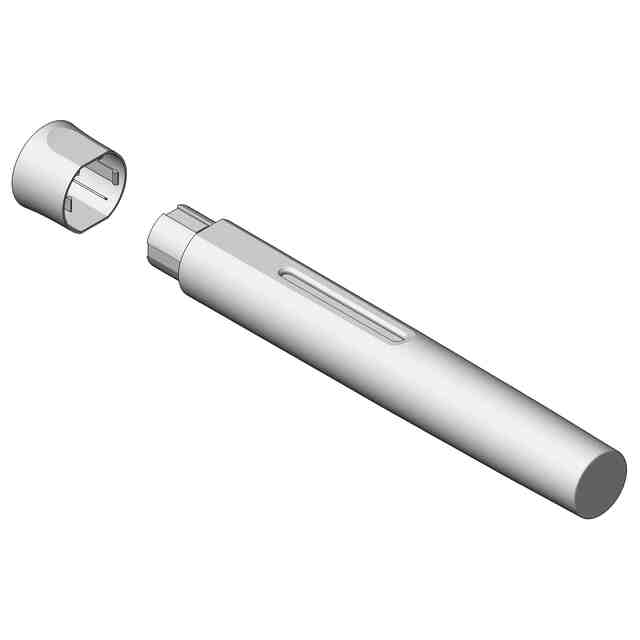

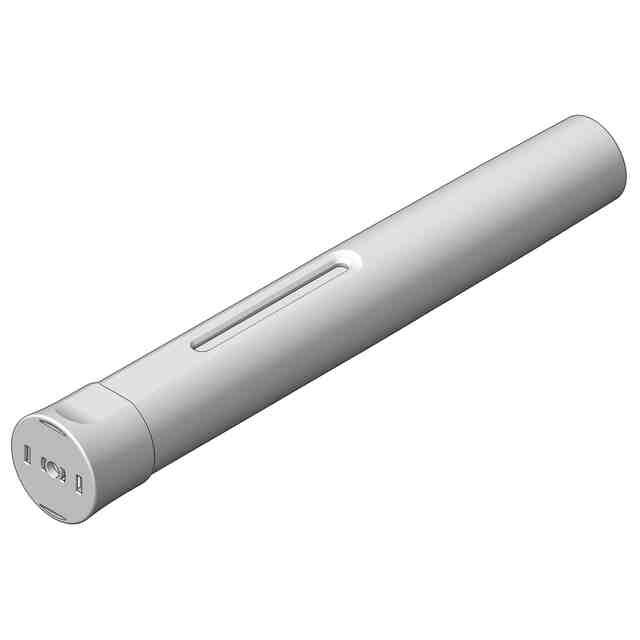

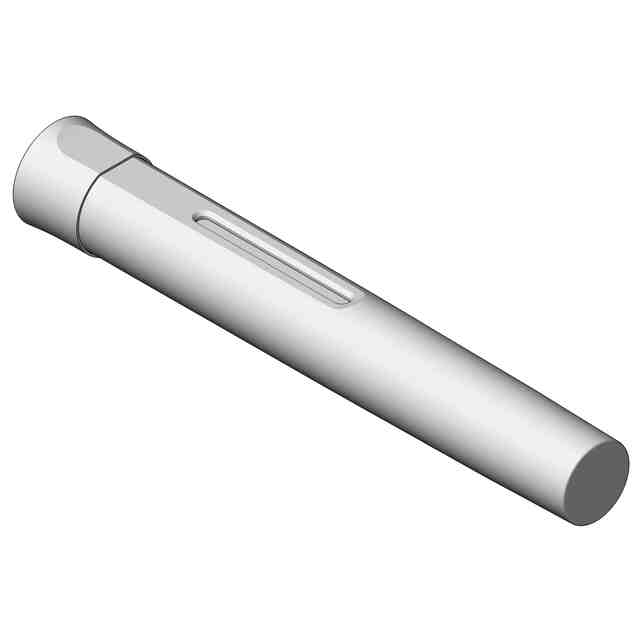

意匠に係る物品の説明本物品は、人体(例えば、腹部)に薬液を投与する薬液投与装置であり、薬液注入針が備えられた本体部の先端にキャップが取り付けられており、薬液を貯蔵したシリンジを本体部の内部に収容して使用するためのものである。使用に際しては、キャップを取り外した本体部の先端を人体に押圧することにより、薬液注入針で体表を穿刺し、薬液投与を可能とする。本体部は、先端に向かって太くなるため、本体部を人体に押圧する際に力を付加しやすく、また、使用者の手の大きさに依らず把持することが容易となる。薬液投与中、本体部は、使用者の首に掛けたり、机上等に置いたりして保持することもできる。本体部の先端側の外面は面取りされているため、机上等に置いた際に転がりを防止することができる。使用者は、平面側、及び底面側に設けた略トラック形状の窓から、内部に収納したシリンジの薬液量を確認することができる。上記面取りによりシリンジと本体部の外面と間の距離が近くなり、また、窓の縁がシリンジ側から本体部の外面に向かって広がる形状であることから、シリンジの視認性を向上させることができるため、薬液量の確認がより容易となる。

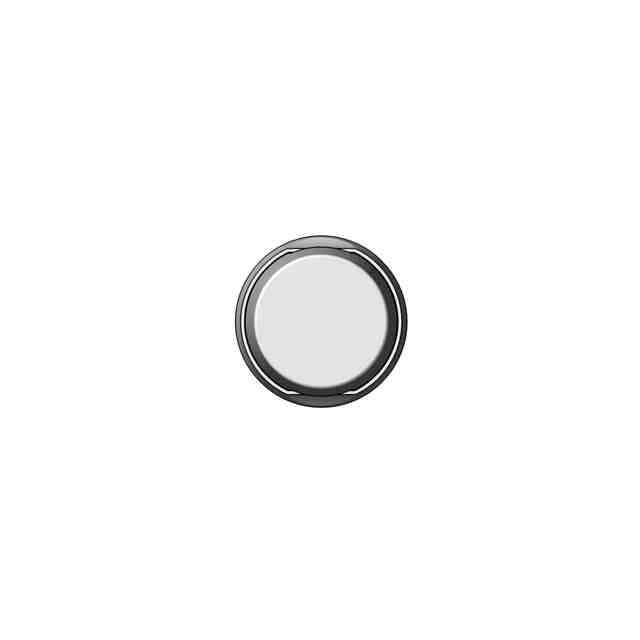

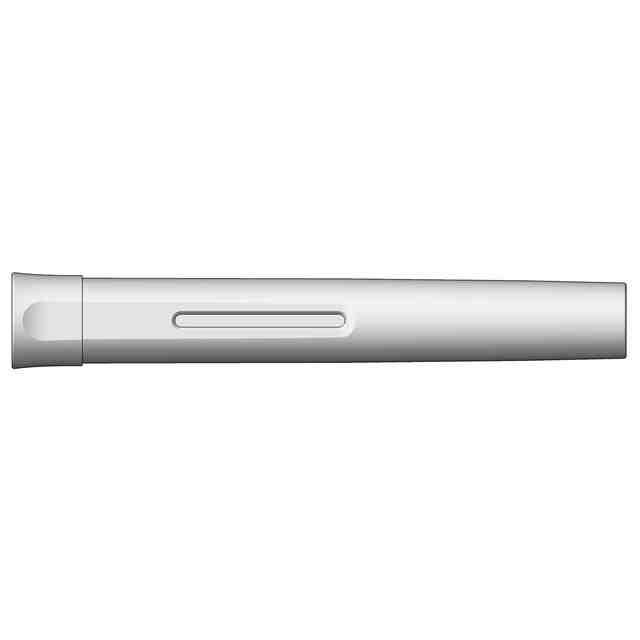

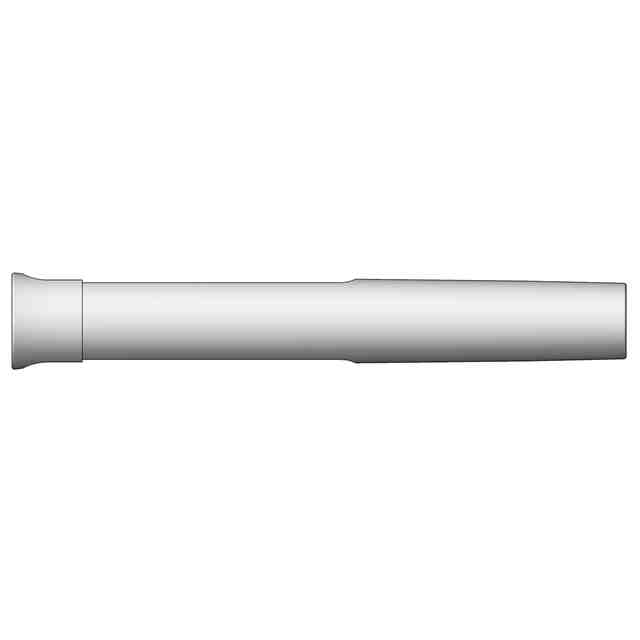

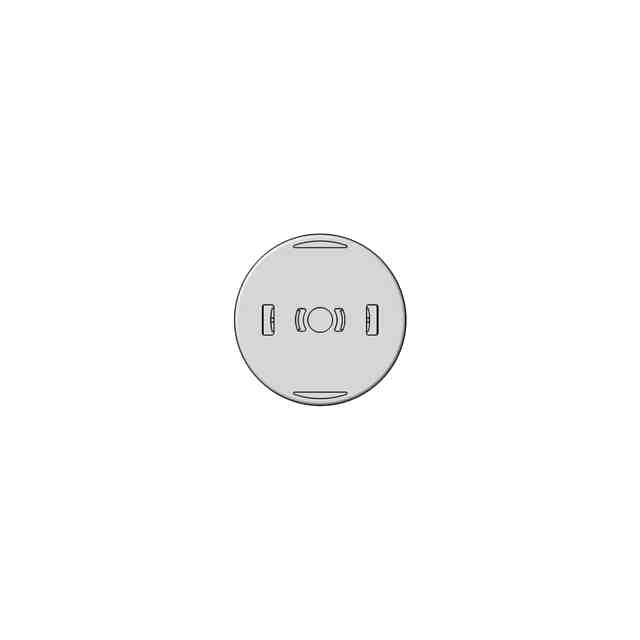

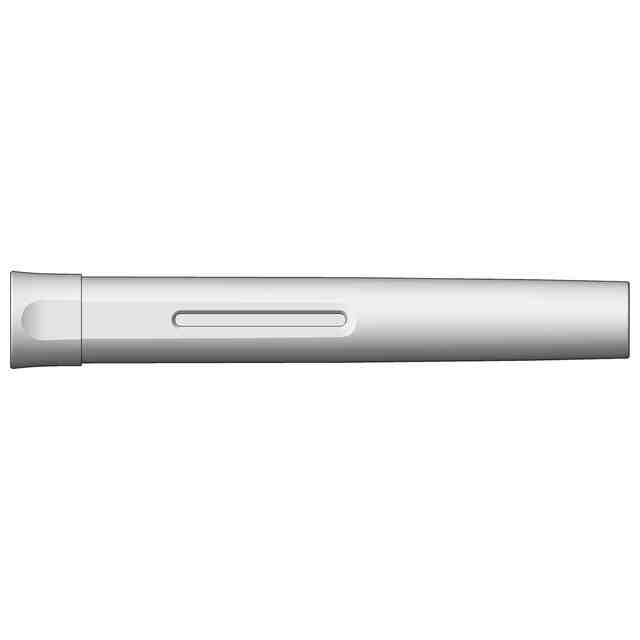

意匠の説明各図の表面部全面に表れた濃淡は、立体表面の形状を特定するためのものである。背面図は、正面図と対称に表れるため省略する。平面図及び底面図に表れた略トラック形状の窓部は透孔である。

関連意匠
