発行日2025-08-12
公報種別意匠公報(S)
登録番号1805850
登録日2025-08-01
意匠に係る物品薬剤揮散器
意匠分類C4-3100(家庭用保健衛生用品)
出願番号2025005314
出願日2025-03-17
意匠権者大日本除蟲菊株式会社
代理人弁理士法人はなぶさ特許商標事務所

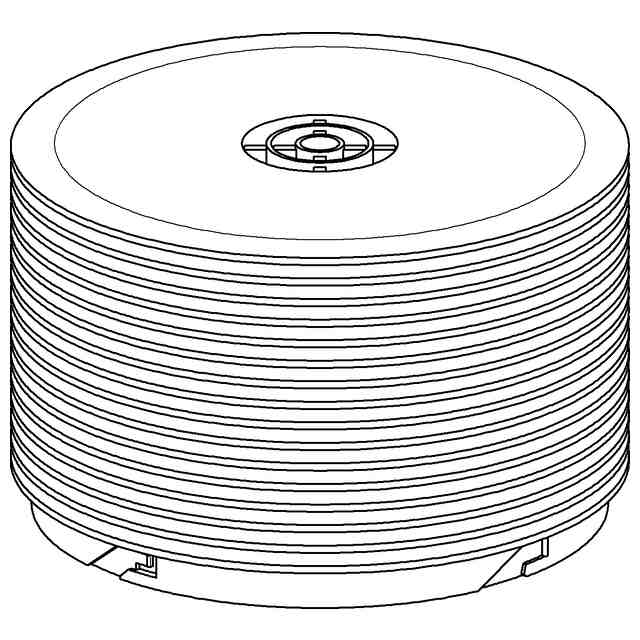

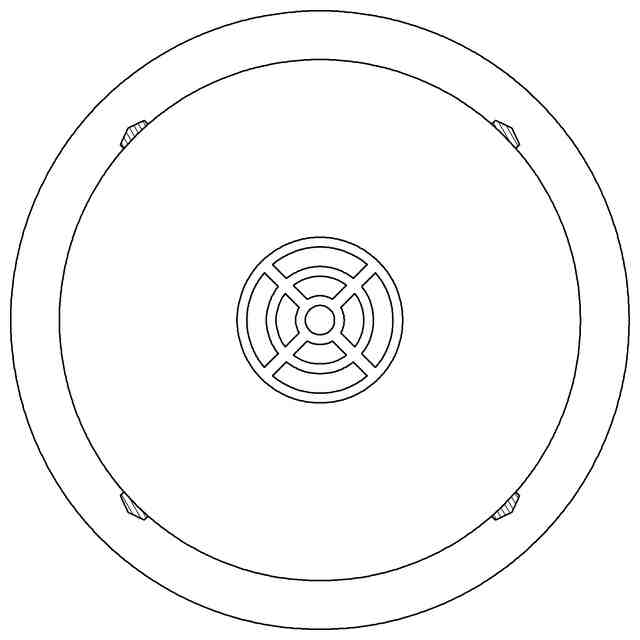

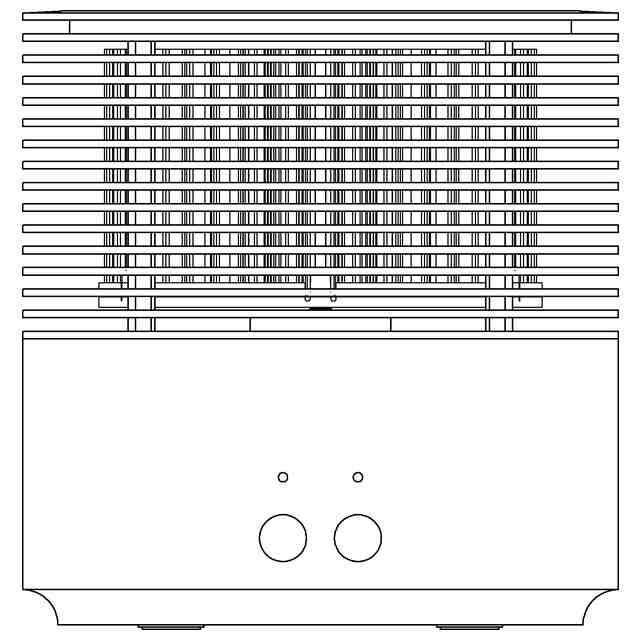

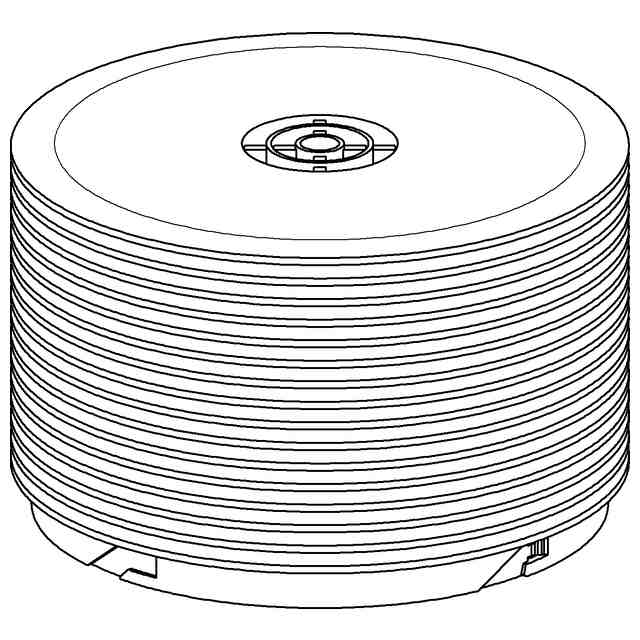

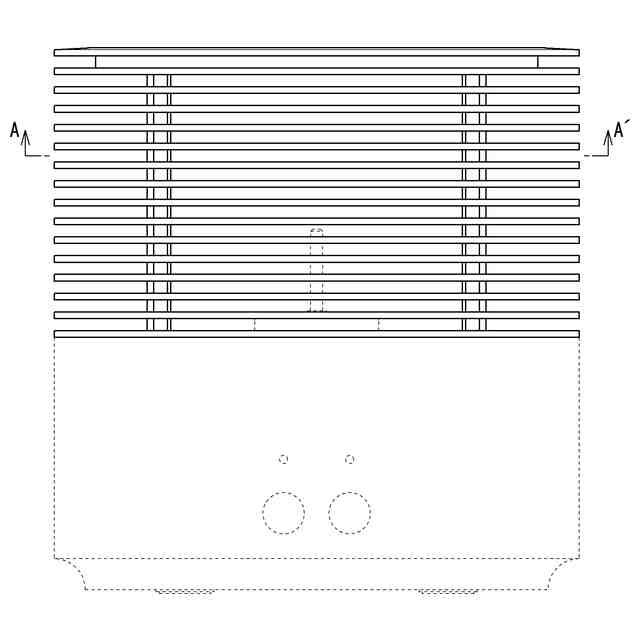

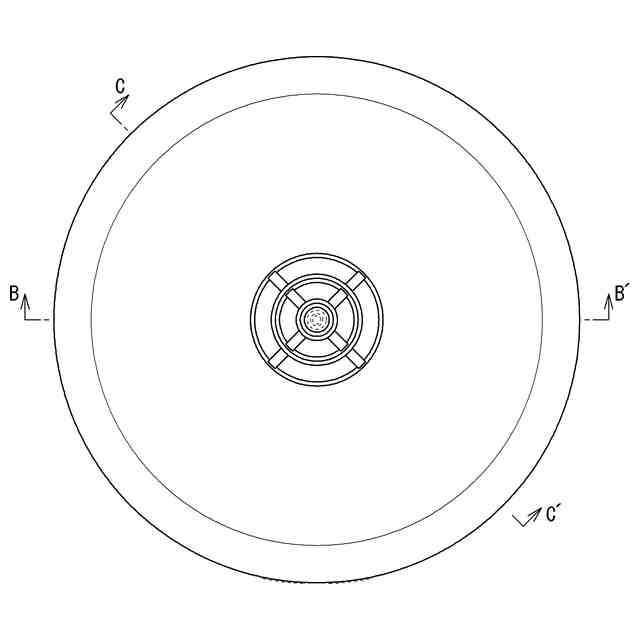

意匠に係る物品の説明本物品は、薬剤カートリッジ(カートリッジ枠体に蒸散タイプの薬剤等の含浸体を収納したもの)をモーターで回転させ、取り込んだ空気を薬剤含浸体に接触させて薬剤成分を揮散させるための設置型の揮散器である。基台部及びカバー部から成り、基台部の内側のモーターの回転軸に嵌合するように交換自在な略円盤状の薬剤カートリッジを載置して使用し(使用状態を示す参考正面図参照)、薬剤成分はカバー部の天板に形成された開口部分、及び、カバー部の周面の上下に連続する鍔状体の間のスリット部分から揮散される(内部の機構、構造を省略したB-B’線断面図、及び、内部の機構、構造を省略したC-C’線断面図等参照)。

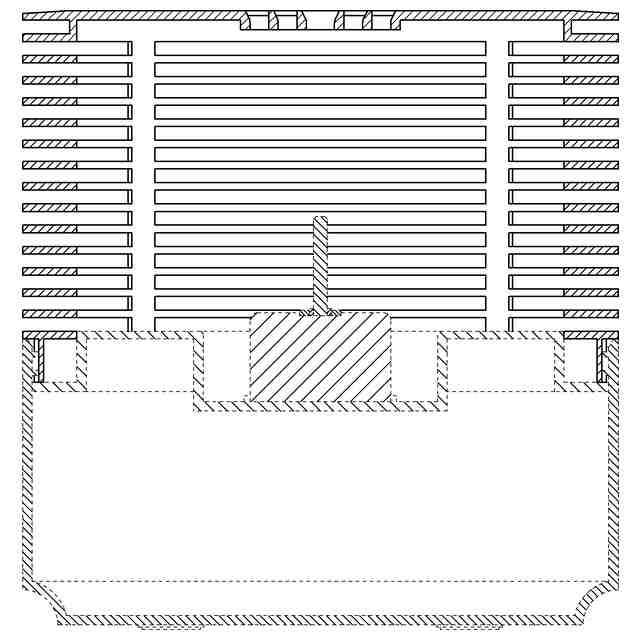

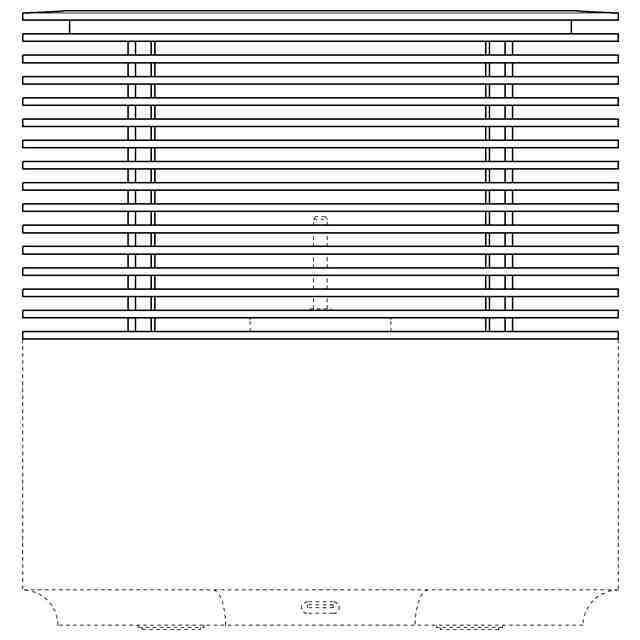

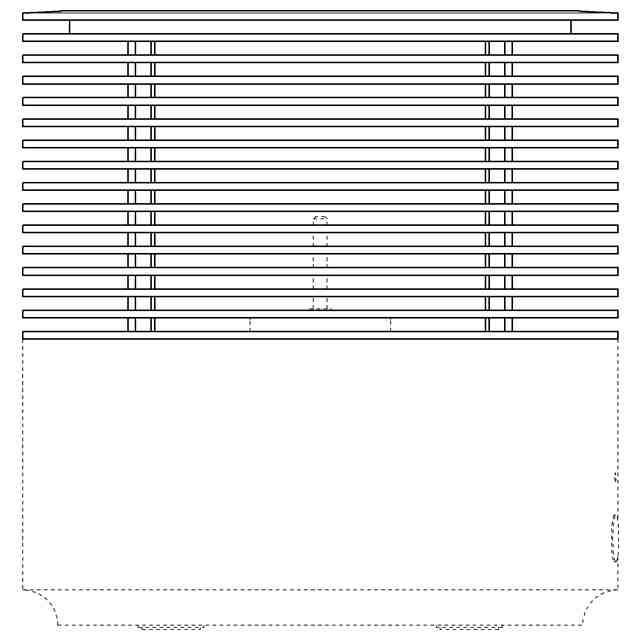

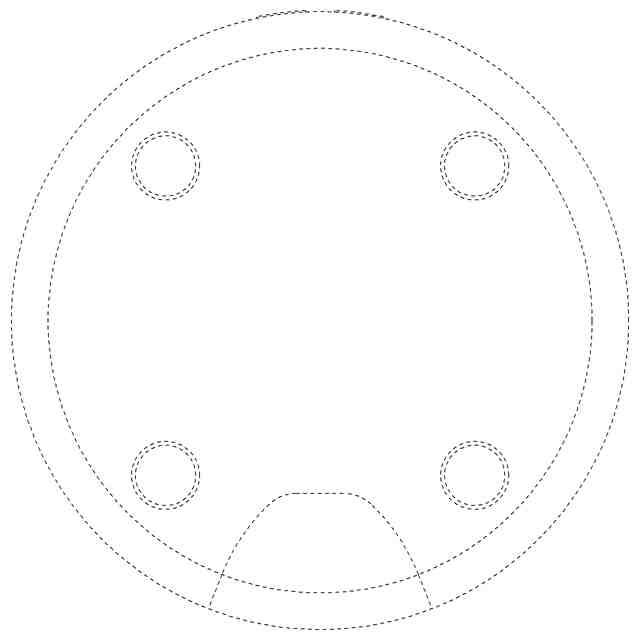

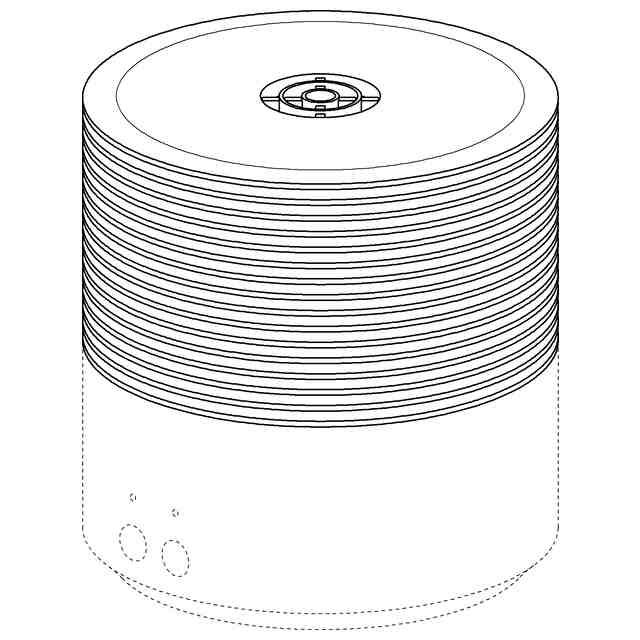

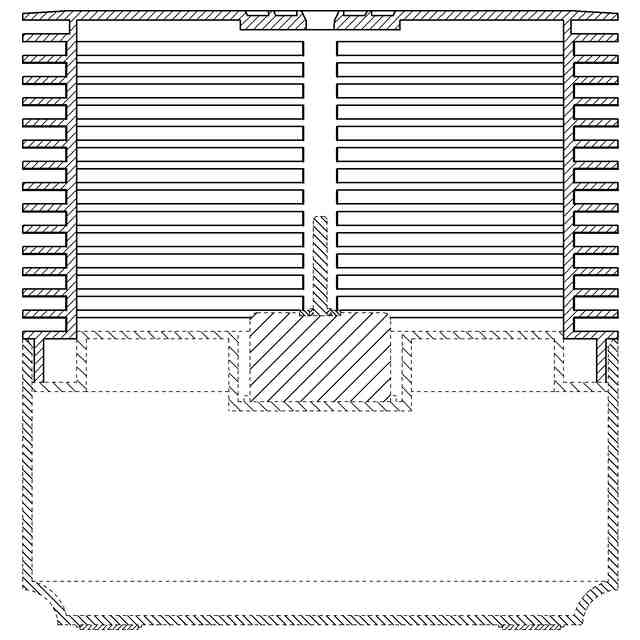

意匠の説明実線で表したカバー部が、部分意匠として意匠登録を受けようとする部分であり、A-A’線断面図、内部の機構、構造を省略したB-B’線断面図、及び、内部の機構、構造を省略したC-C’線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。右側面図は、左側面図と対称に表れるので省略する。A-A’線参考断面図において、薄墨を施した部分は、空気を取り込む開口部分である。内部の機構、構造を省略したB-B’線参考断面図において、薄墨を施した部分は、空気を取り込む開口部分及びスリット部分である。
