発行日2025-08-12
公報種別意匠公報(S)
登録番号1805825
登録日2025-08-01
意匠に係る物品フェンス用連結金具
意匠分類L3-5970(組立て家屋、屋外装備品等)
出願番号2025001657
出願日2025-01-29
意匠権者JFE建材株式会社,株式会社北浦工業
代理人弁理士法人インテクト国際特許事務所,個人

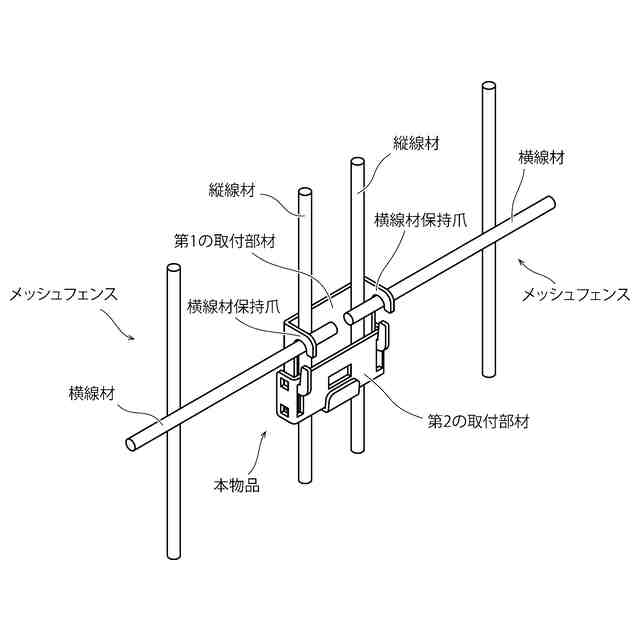

意匠に係る物品の説明本願意匠に係る物品(以下、本物品という)は、隣り合って立設するメッシュフェンスの中間部を互いに連結する金具である。「使用状態を示す参考斜視図」及び「分解した状態を示す参考斜視図」に示されるように、本物品は、メッシュフェンスの縦線材を挟持する第1の取付部材と第2の取付部材とを備える。第1の取付部材は、メッシュフェンスの横線材と係合する横線材保持爪を備える。

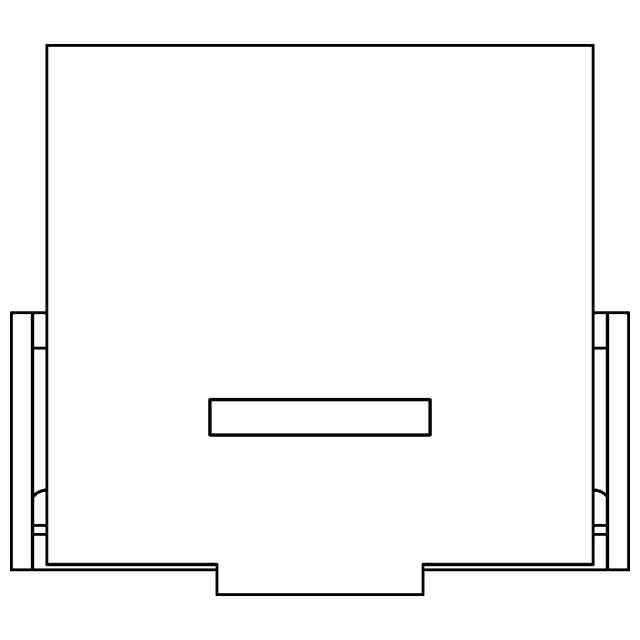

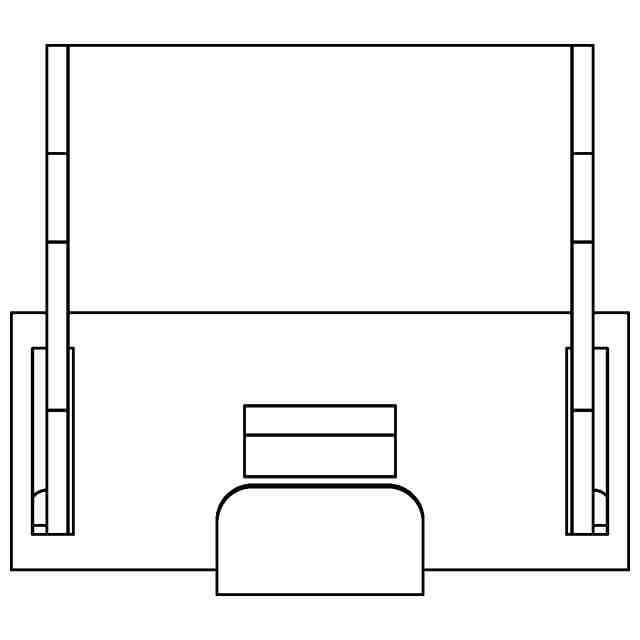

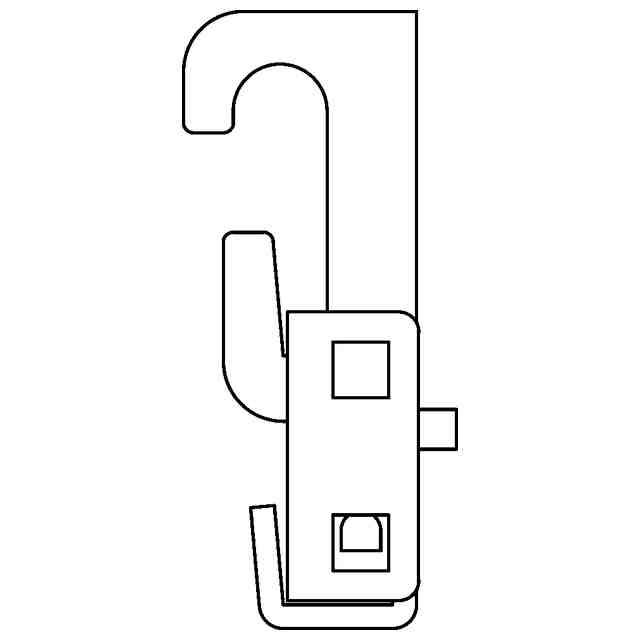

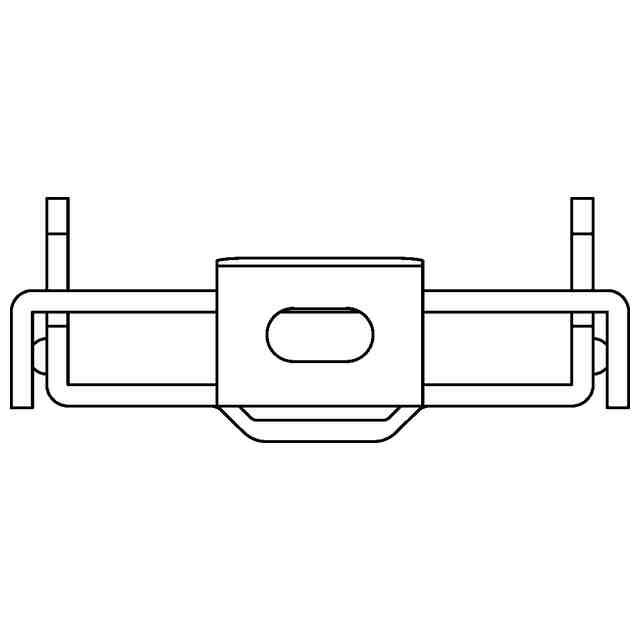

意匠の説明左側面図は右側面図と対称に表れるため省略する。「正面側斜視図」及び「背面側斜視図」において物品の表面部に表された細線は、いずれも物品の立体表面の形状を表す線である。
