発行日2025-08-06
公報種別意匠公報(S)
登録番号1805430
登録日2025-07-29
意匠に係る物品鮎友釣り一本からなる一体形逆さ針
意匠分類K2-31(漁業用機械器具)
出願番号2024020435
出願日2024-09-09
意匠権者個人
代理人

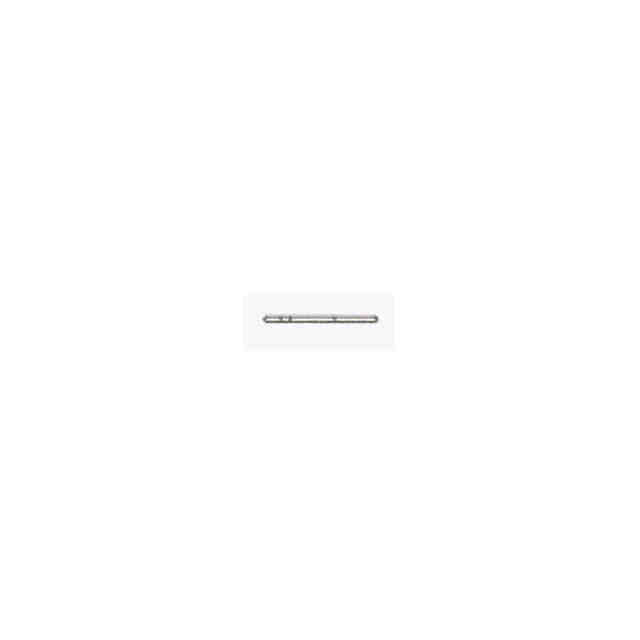

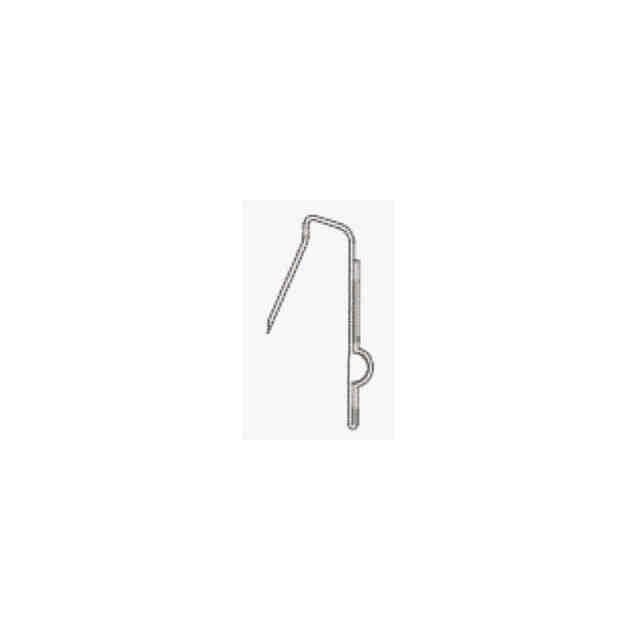

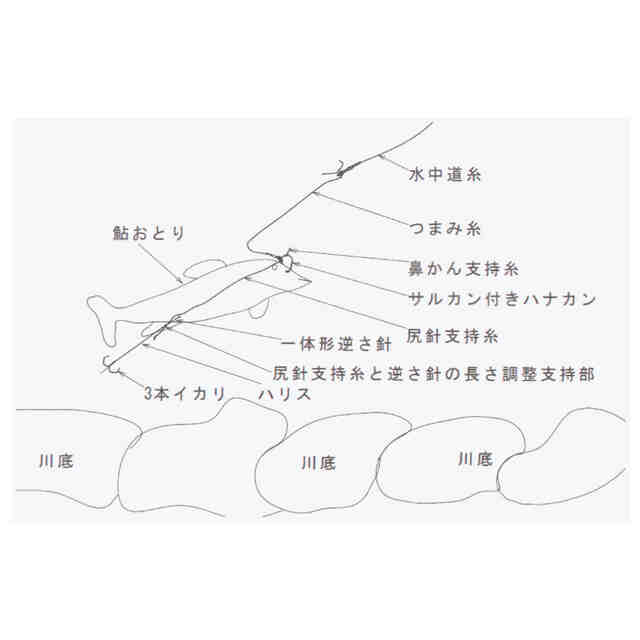

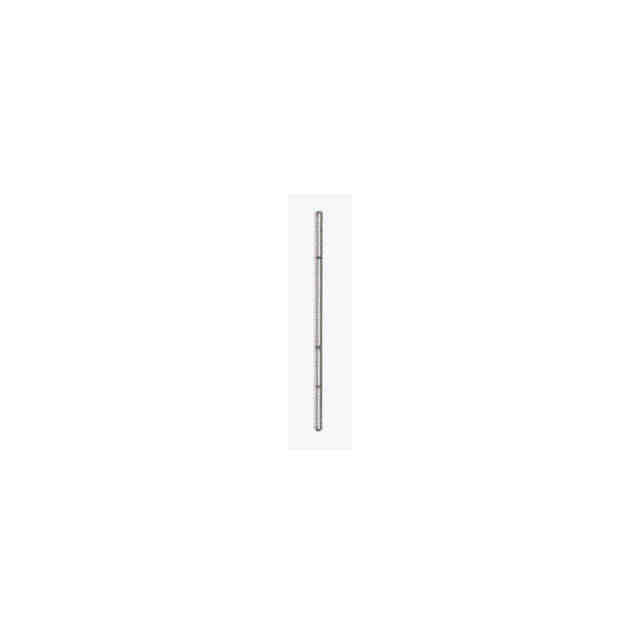

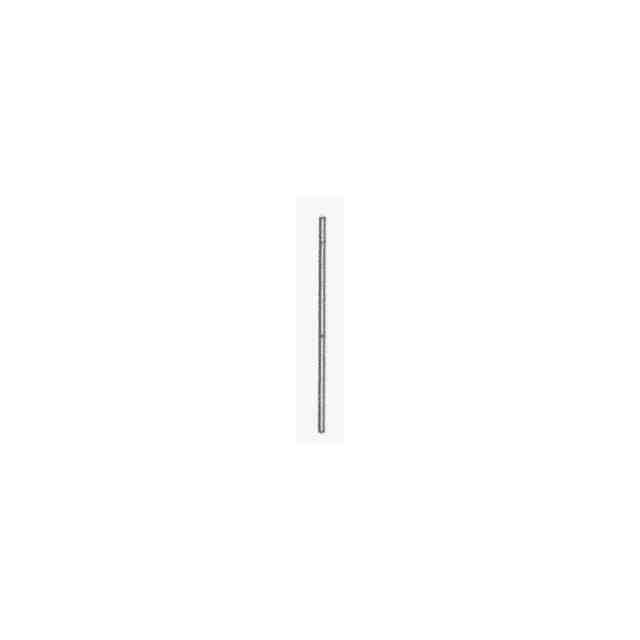

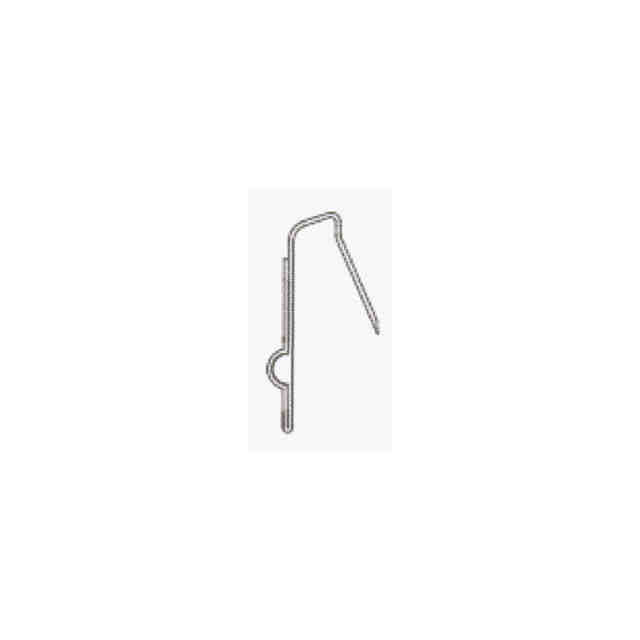

意匠に係る物品の説明本物品は、鮎友釣り逆さ針で釣り針先と尻針接続部フックを一体にした、鮎友釣り一本からなる一体形逆さ針であって、本物品の形状は、正面から見て上方に釣り針下方に尻針フック部で構成され、前記の上方釣り針先末端部と下方フック部の末端部折り曲げは、一本の線で構成される鮎友釣り一本からなる一体形逆さ針。一本の線で構成される鮎友釣り逆さ針は、従来の鮎友釣り逆さ針は釣り針部とフック部がそれぞれの線で構成されていて大きい鮎が掛かると接続部が、分離が多くあり使用不可能になっていた、また一体形の鮎逆さ針があっても逆さ針支持糸の接続が困難であった。出願する鮎一体形逆さ針は、逆さ針支持糸の接続が堅固に固定出来る事と釣り針とフック部の分離しない事を特徴とした、鮎友釣り一本からなる一体形逆さ針。正面図 (1)鮎友釣り一本からなる一体形逆さ針を、正面から見た図である。右側面図 (2)鮎友釣り一本からなる一体形逆さ針を、右から見た図である。左側面図 (3)鮎友釣り一本からなる一体形逆さ針を、左から見た図である。平面図 (4)鮎友釣り一本からなる一体形逆さ針を、上から見た図である。底面図 (5)鮎友釣り一本からなる一体形逆さ針を、下から見た図である。背面図 (6)鮎友釣り一本からなる一体形逆さ針を、背面から見た図である。 1参考使用状態を示す図 (7)サルカン付き鼻カンと、鮎友釣り一本からなる一体形逆さ針を、示す参考使用状態を示す図である。 2参考使用状態を示す図 (8)鮎友釣り一本からなる一体形逆さ針を、鮎オトリにセットした状態を示す参考使用状態を示す図である。
意匠の説明

関連意匠
