意匠ウォッチ

発行日2025-07-14
公報種別意匠公報(S)
登録番号1803551
登録日2025-07-04
意匠に係る物品内視鏡用処置具操作器
意匠分類J7-41(医療機械器具)
出願番号2025000483
出願日2025-01-10
意匠権者富士フイルム株式会社
代理人弁理士法人航栄事務所
意匠に係る物品の説明本物品は、内視鏡による生体検査、手術、治療等の医療処置を行う際に使用される内視鏡処置具の操作器である。本物品には、内視鏡に挿入される処置部材(先端に設けられる処置部、処置部に接続される操作ワイヤ、処置部と操作ワイヤを被覆するシースなどを含む)が、先端(正面図における左端)から突出する状態で収容される。本物品は、操作ワイヤを操作するスライド部及び指かけ部と、処置部との電気的接続を行うための通電用コネクタ部と、処置部に対するシースの先端位置を変えるために把持して操作される把持部と、を備える。把持部には、シース内に薬液等を導入可能な導入口が設けられる。把持部をスライドさせることにより、シース先端から処置部を出し入れすることができる。スライド部をスライドさせることにより、処置部を駆動することができる。本物品は、把持部が設けられない場合もあり、その場合には、通電用コネクタ部の先端から処置部材が突出する。

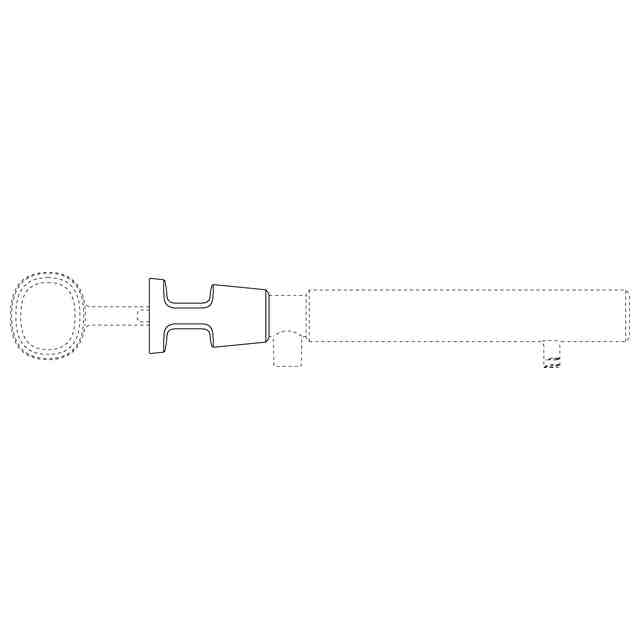

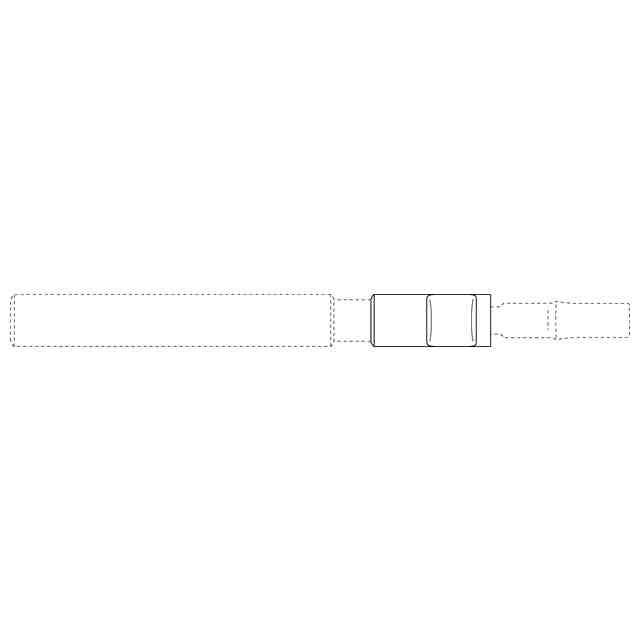

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。この意匠登録を受けようとする部分は、操作ワイヤを操作する際に手や指で把持されて相対的にスライド移動される部分である。

関連意匠
