意匠ウォッチ

発行日2025-07-07
公報種別意匠公報(S)
登録番号1803069
登録日2025-06-27
意匠に係る物品医療器具用ホルダー
意匠分類J7-20(医療機械器具)
出願番号2023013896
出願日2023-07-05
意匠権者日油技研工業株式会社
代理人弁理士法人眞久特許事務所
意匠に係る物品の説明本物品は、医療用の鋏やメスやピンセットや鉗子やキルシュナー鋼線のような医療器具を保持して固定しつつ、保管したり、さらに必要に応じて医療器具を被滅菌物として滅菌処理を施してから保管したりするのに用いられる医療器具用ホルダーである。

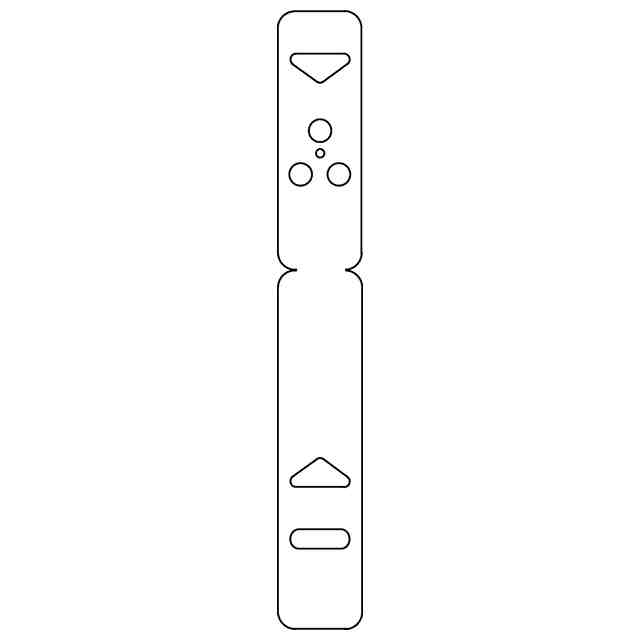

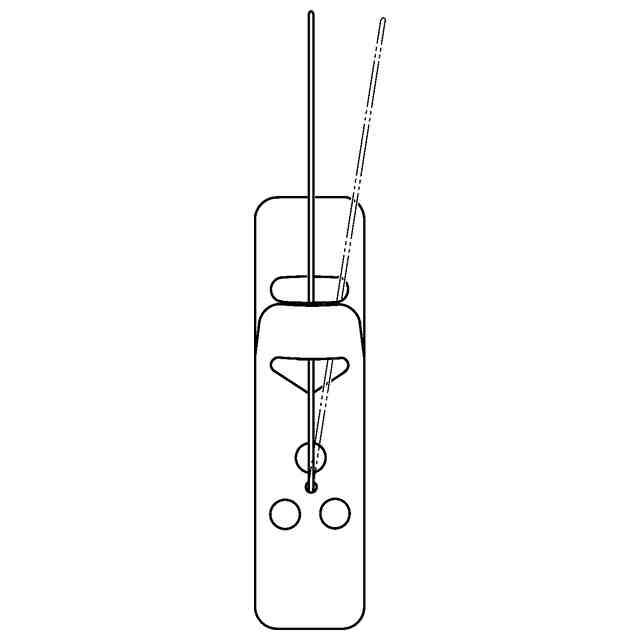

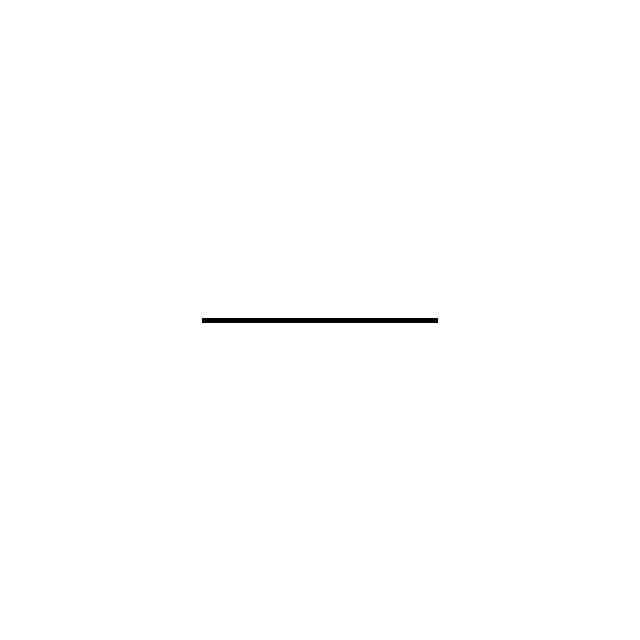

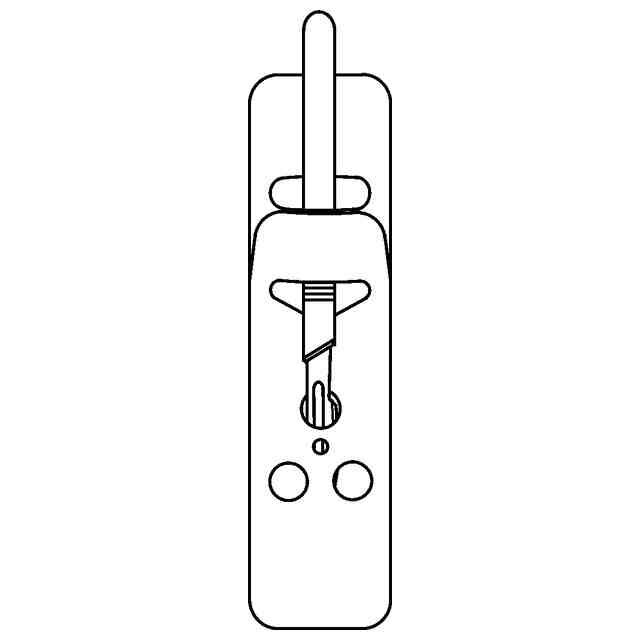

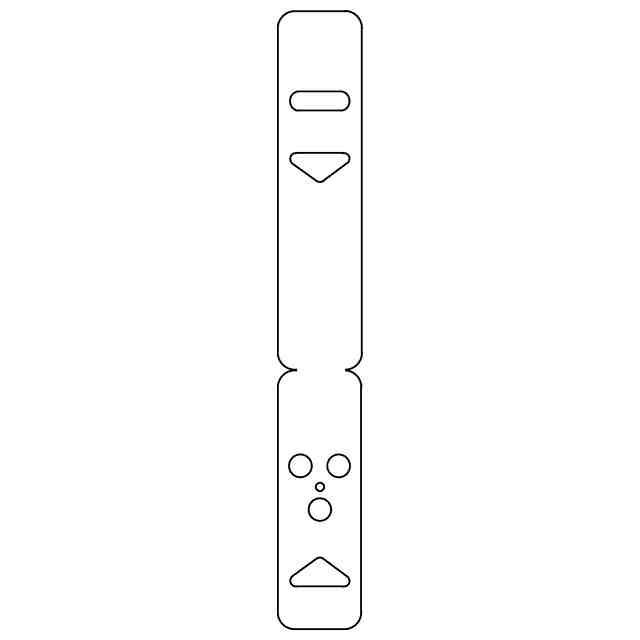

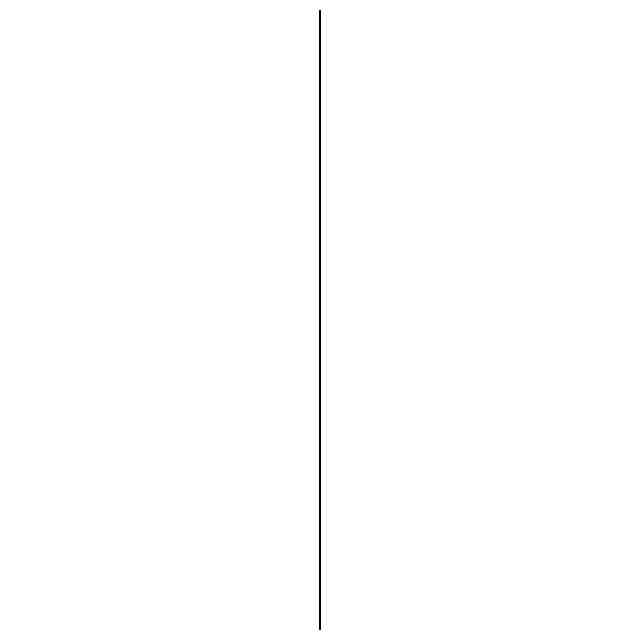

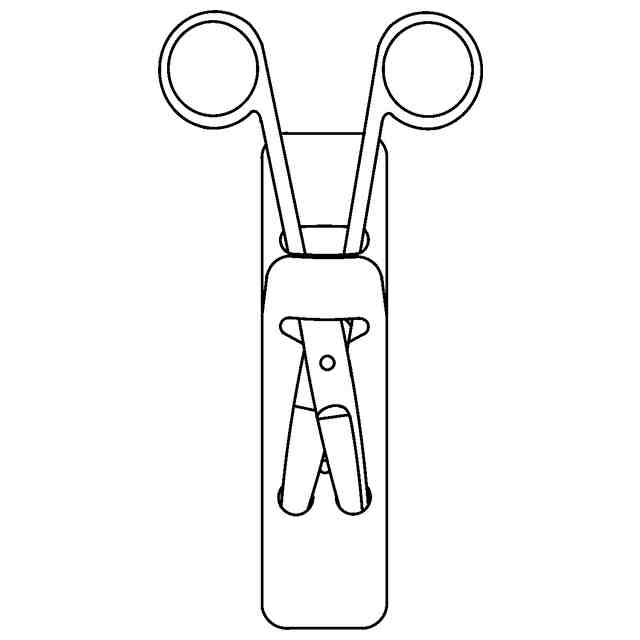

意匠の説明この意匠は、厚みの薄い縦長の帯状部からなるシート状である。「平面図」は、基本形態であり、曲げられて使用される前の状態を示している。略長四角状部と二つの略三角状部と三つの大き目の円状部と一つの小さめの円状部とは、くり抜かれている。「左側面図」は、「右側面図」と対称であるから省略する。「医療器具として鋏を保持している使用状態を示す参考平面図」及び「医療器具のメスを保持した使用状態を示す参考平面図」に示すように、帯状部を谷曲げにまげて、医療器具を差し込んで保持して固定し、使用され、又は「医療器具のキルシュナー鋼線を保持した使用状態を示す参考平面図」に示すように、帯状部を谷曲げにまげて、医療器具を差し込んで保持し二点破線のように傾いても先端が医療器具用ホルダーからはみ出ないように保持されて、使用される。

関連意匠
