意匠ウォッチ

発行日2025-07-04
公報種別意匠公報(S)
登録番号1802919
登録日2025-06-26
意匠に係る物品キャップ発射玩具
意匠分類E1-060(おもちゃ)
出願番号2024026562
出願日2024-12-23
意匠権者株式会社広井工機
代理人個人,個人

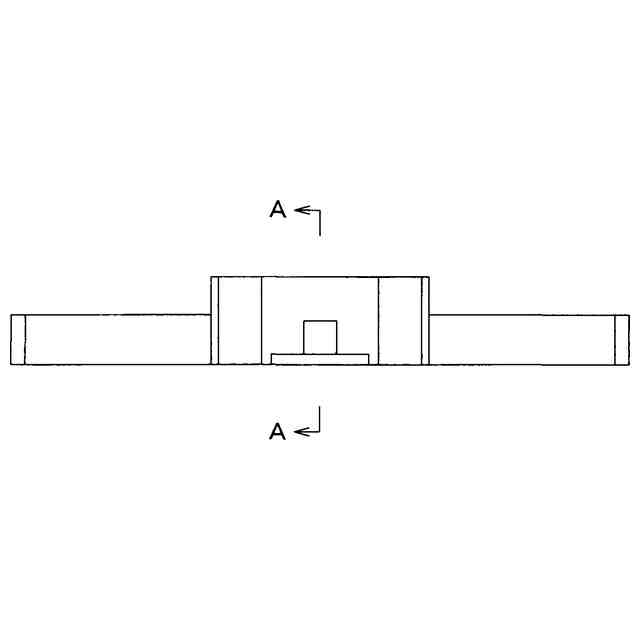

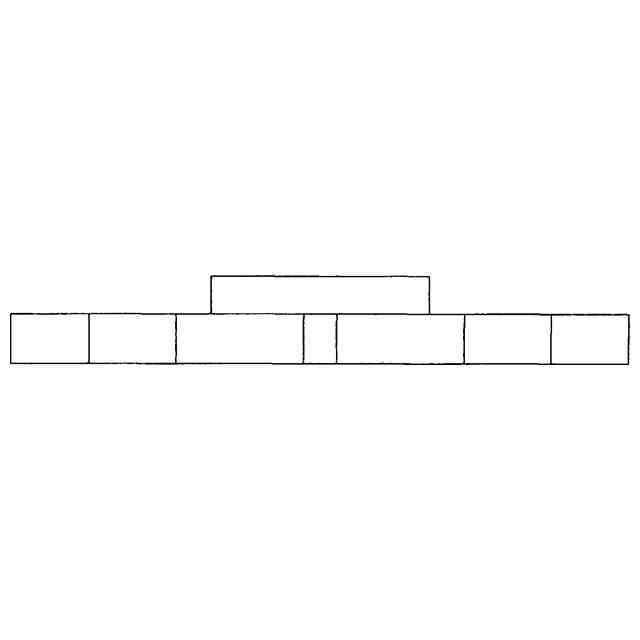

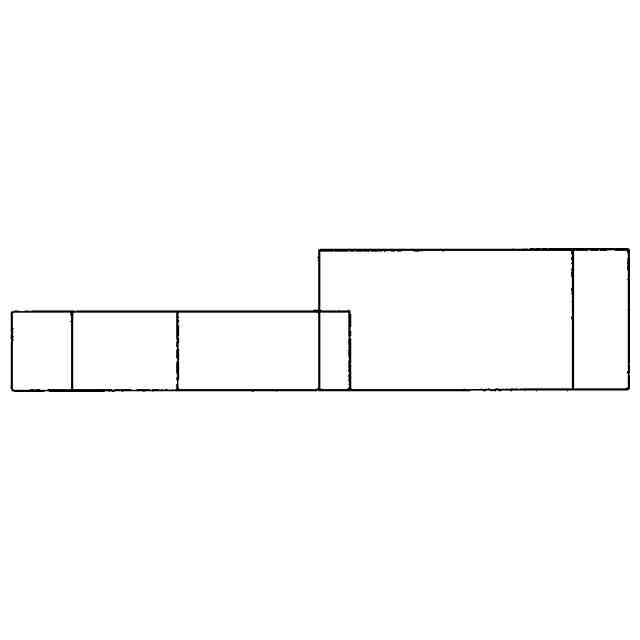

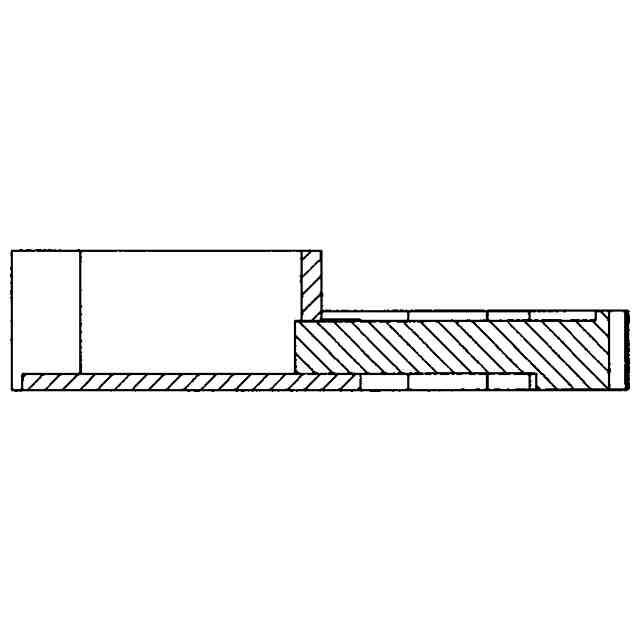

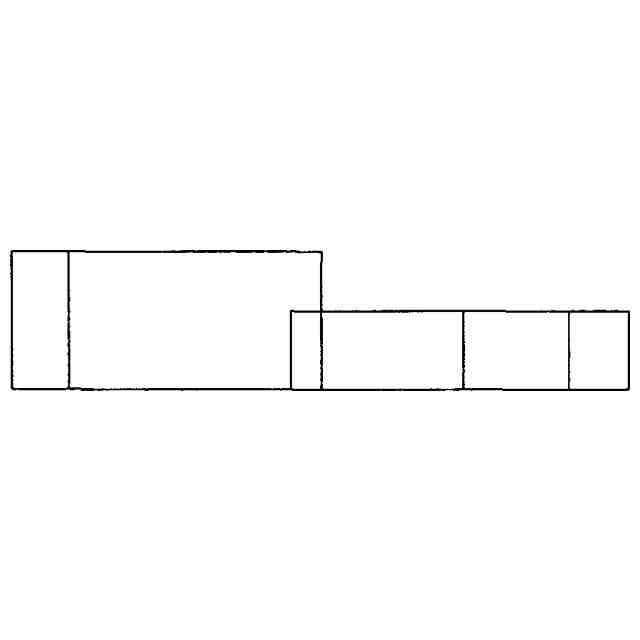

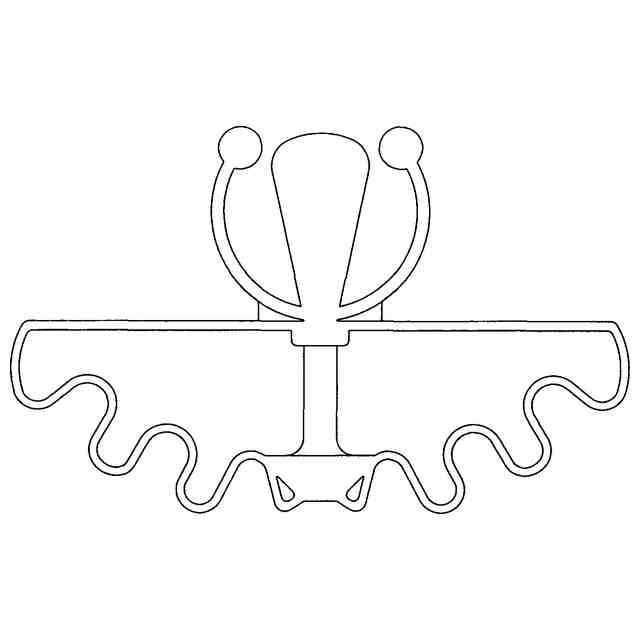

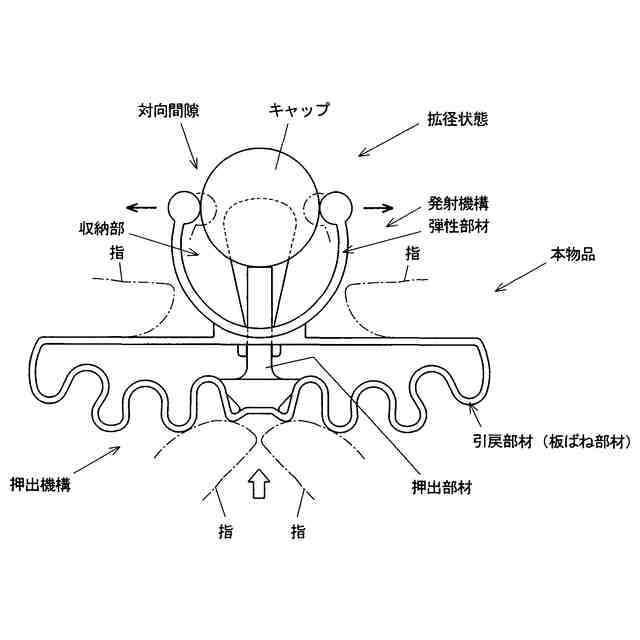

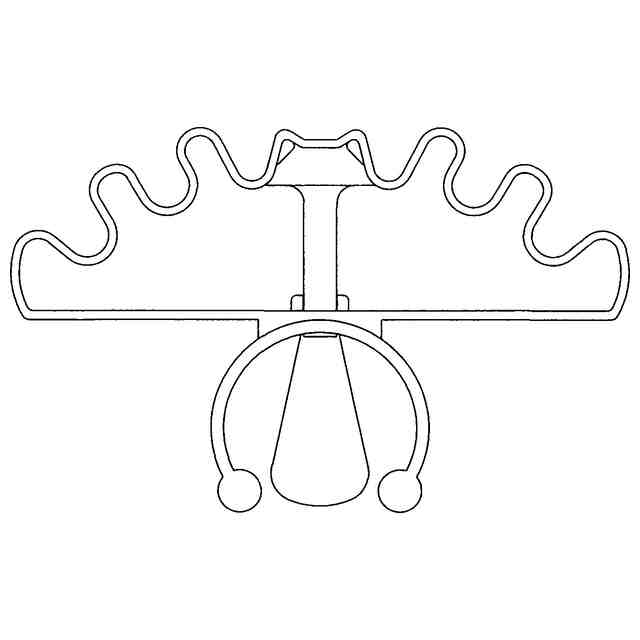

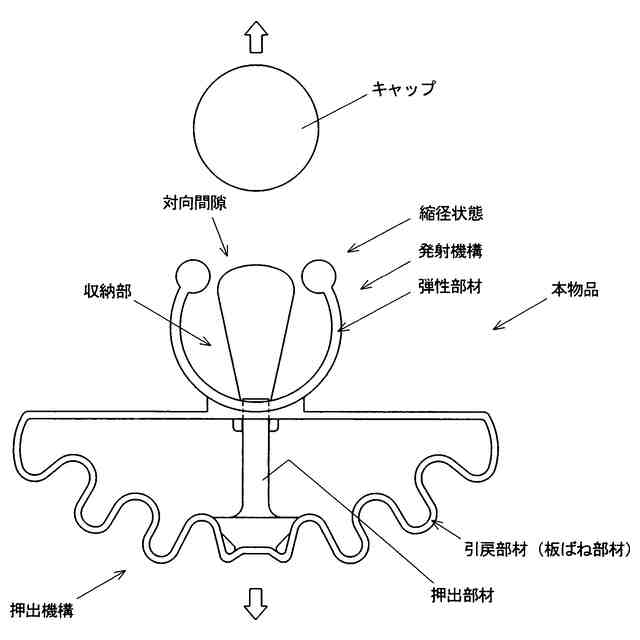

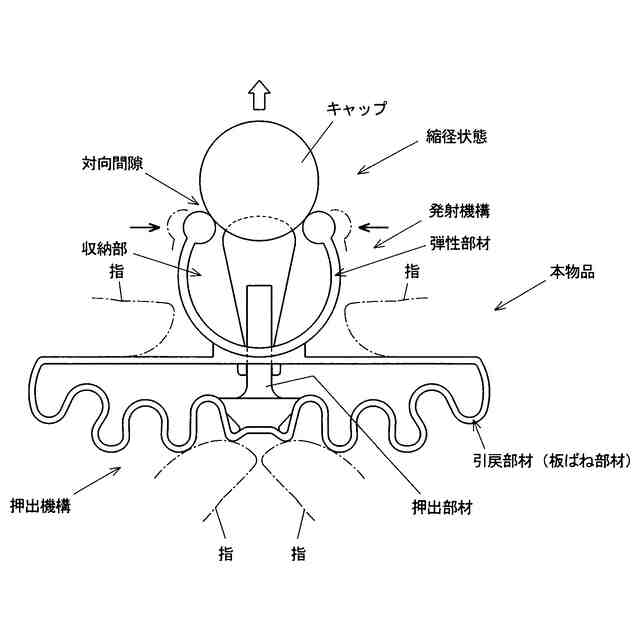

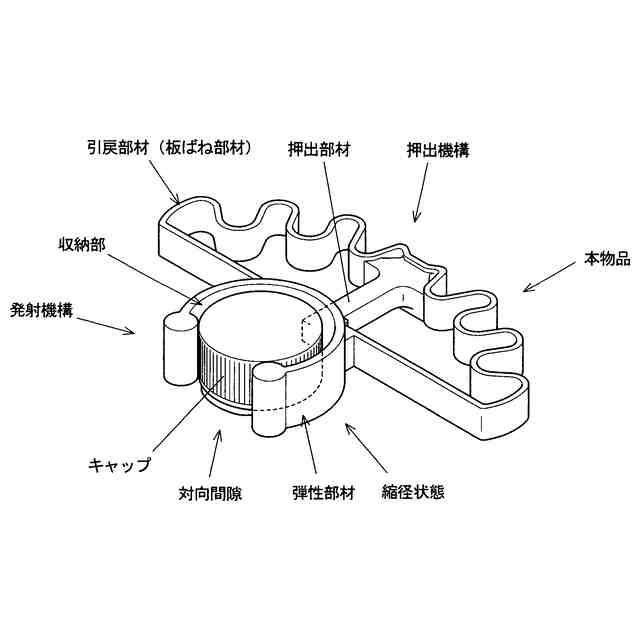

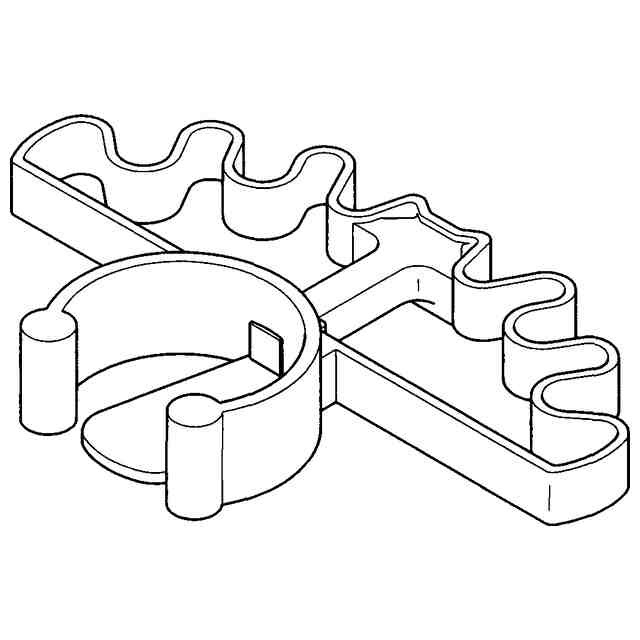

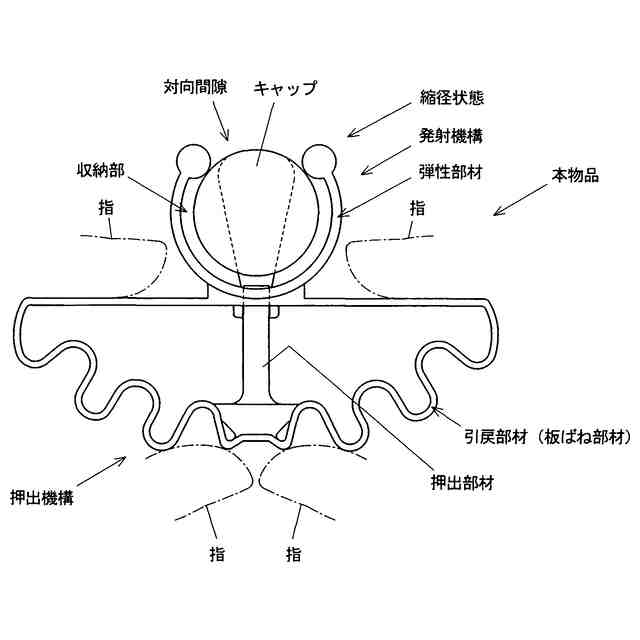

意匠に係る物品の説明本物品は、使用状態を示す参考斜視図、使用状態を示す参考平面図(1)、使用状態を示す参考平面図(2)、使用状態を示す参考平面図(3)及び使用状態を示す参考平面図(4)の如く、ペットボトルや飲料用ボトルに用いられている合成樹脂製のキャップを弾き飛ばす発射機構とキャップを押し出す押出機構とを備えてなり、上記発射機構は上記キャップの外周面を囲繞して自己弾性により拡径及び縮径可能な全体として弧形状の弾性部材からなり、弾性部材の内方位置にキャップの収納部が形成され、弾性部材の開放両端部間の対向間隙は弾性部材の拡径状態ではキャップの通過を許容し、縮径状態ではキャップの通過を阻止する寸法に形成され、上記押出機構は上記弾性部材の自己弾性に抗して弾性部材の開放両端部間の対向間隙からキャップを押し出す押出部材及び押出部材を引き戻す引戻部材からなり、上記引戻部材は上記押出部材を自己弾性により引き戻す板ばね部材により形成され、板ばね部材は全体として環形状に形成されており、例えば、本物品をテーブル上に載置し、弾性部材の内方位置の収納部にキャップを収納配置し、押出部材により弾性部材の開放両端部間の対向間隙からキャップを押し出し、上記押出部材のさらなる押し出しにより押出部材は自己弾性により拡径状態から縮径状態へ移行し、拡径状態から縮径状態への移行により弾性部材の自己弾性によりキャップは開放両端部間の対向間隙から押し出されて弾き飛ばされ、押出部材は引戻部材により引き戻され、引戻部材は自己弾性により初期状態に復元位置し、これらの手動操作によりキャップを弾き飛ばすことになり、主に、幼児や児童の弾き飛ばし玩具として用いられるキャップ発射玩具である。
意匠の説明

関連意匠
