発行日2025-06-26
公報種別意匠公報(S)
登録番号1802056
登録日2025-06-18
意匠に係る物品スーツケース
意匠分類B4-14(かばん又は携帯用袋物)
出願番号2024024029
出願日2024-11-01
意匠権者個人
代理人

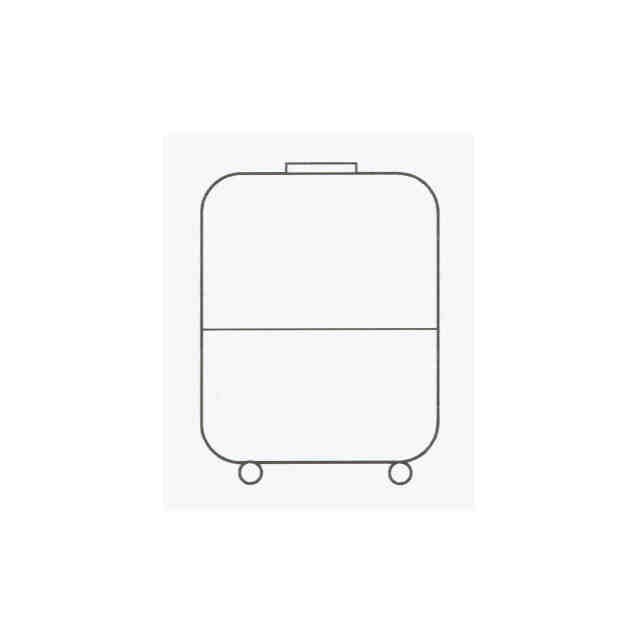

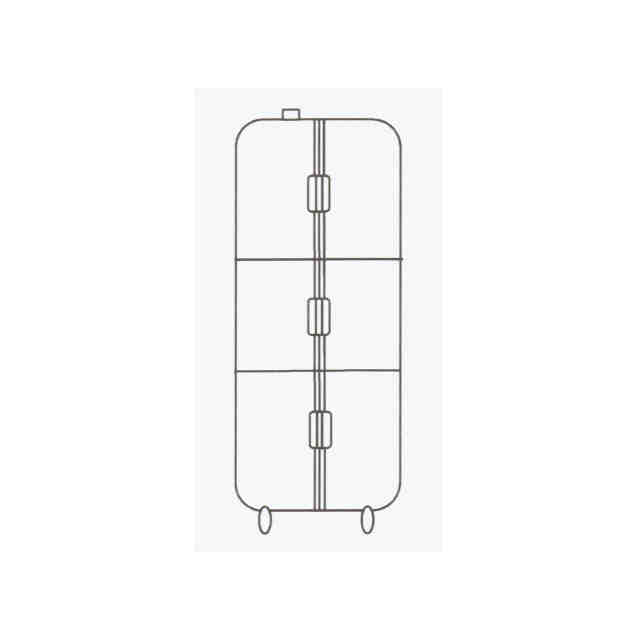

意匠に係る物品の説明本意匠はスーツケースに関し、とくに大きさが可変のスーツケースである。スーツケースの収納部は、3つの筒状の収納部に分離可能であり、上段の収納部の下縁部には車輪が、これに対向する中段収納部の上縁部には前記車輪と嵌合する凹条溝が形成され、中段収納部の下縁部には車輪が、これに対向する下段収納部の上縁部には凹条溝が形成されている。使用状態を示す参考図1に示すように、各収納部は横方向から挿入して嵌合可能であり、大容量のスーツケースを形成するときには、上、中、下段すべての収納部を用い、使用状態を示す参考図2に示すように、小容量のスーツケースを形成するときには、上段、下段の収納部を嵌合するようになっている。

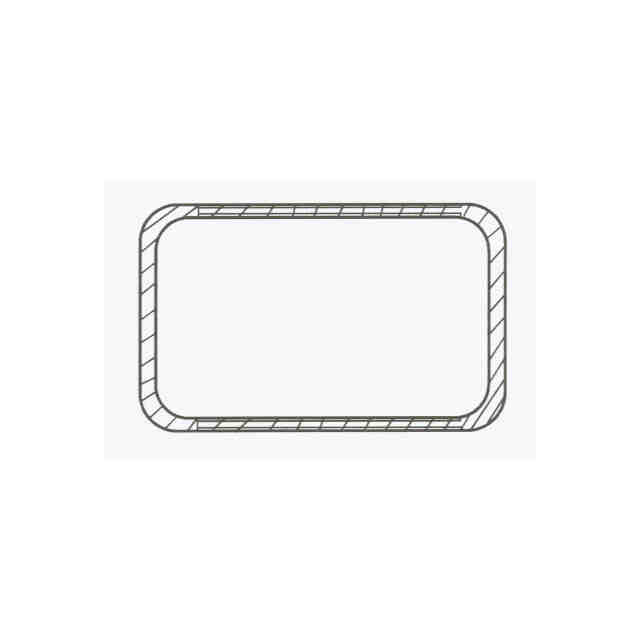

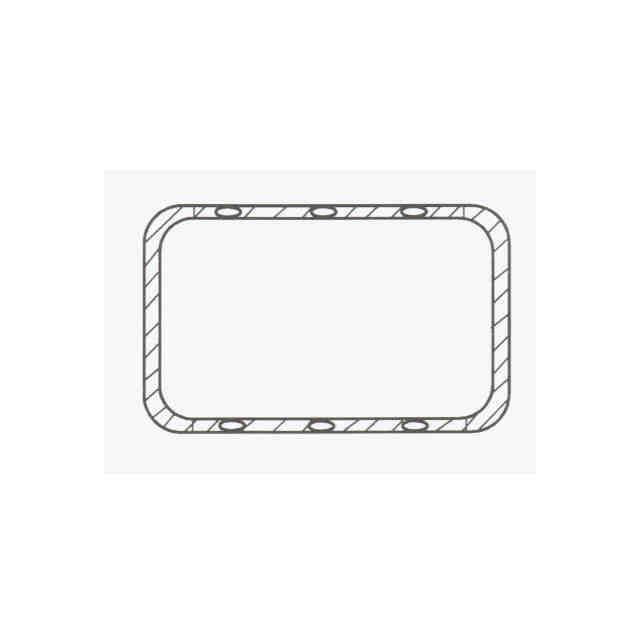

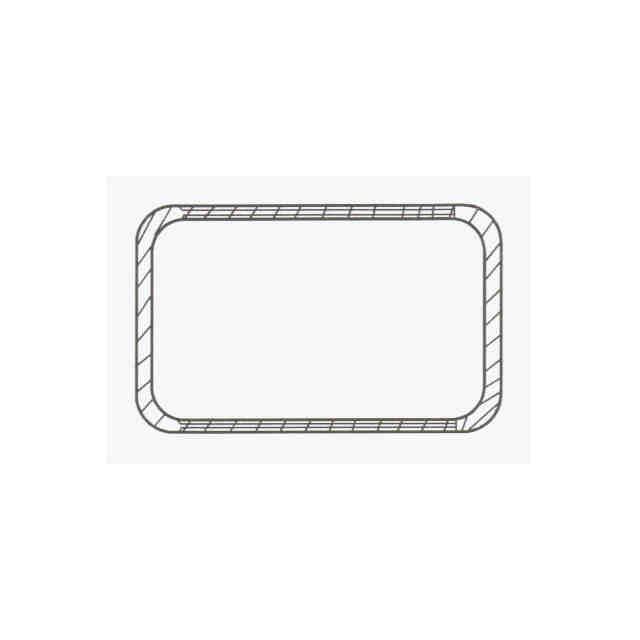

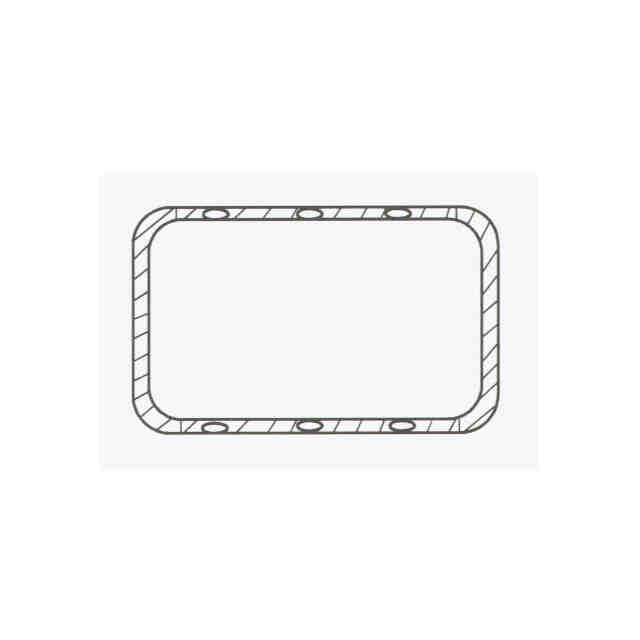

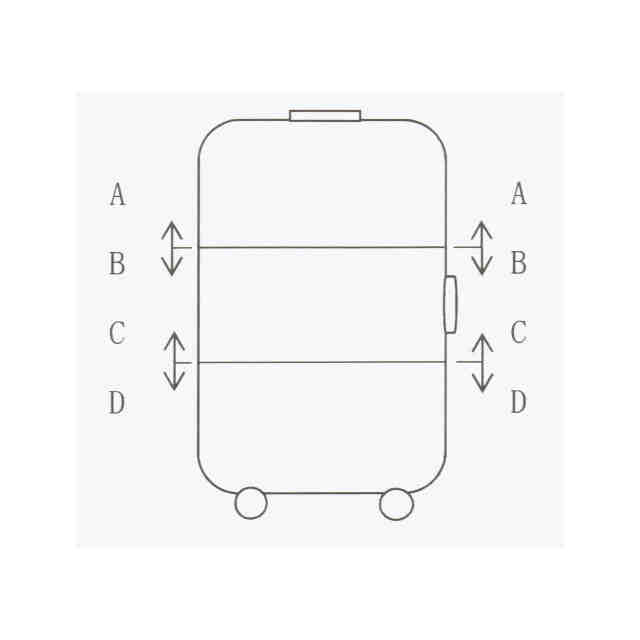

意匠の説明A-A断面図、B-B断面図、C-C断面図、D-D断面図は正面図に示すように各収納部の分離箇所における断面図である。
