意匠ウォッチ

発行日2025-06-25
公報種別意匠公報(S)
登録番号1802048
登録日2025-06-17
意匠に係る物品自動車用日よけ
意匠分類G2-29040(車両)
出願番号2025005442
出願日2025-03-19
意匠権者個人
代理人弁理士法人佐川国際特許商標事務所

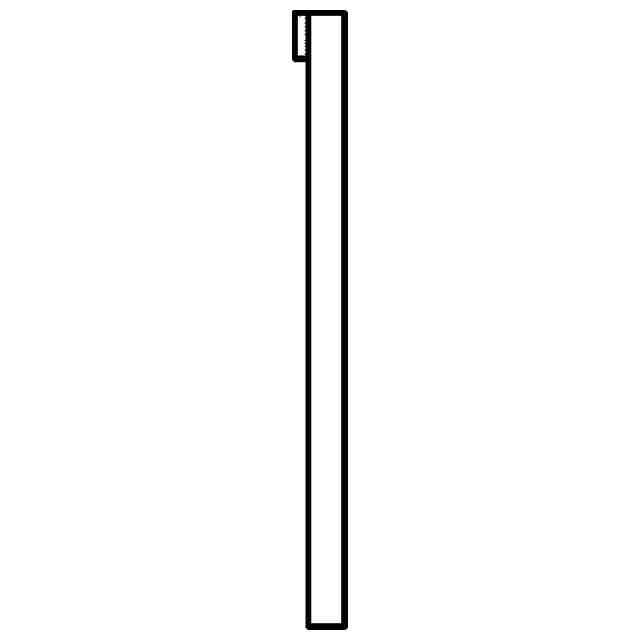

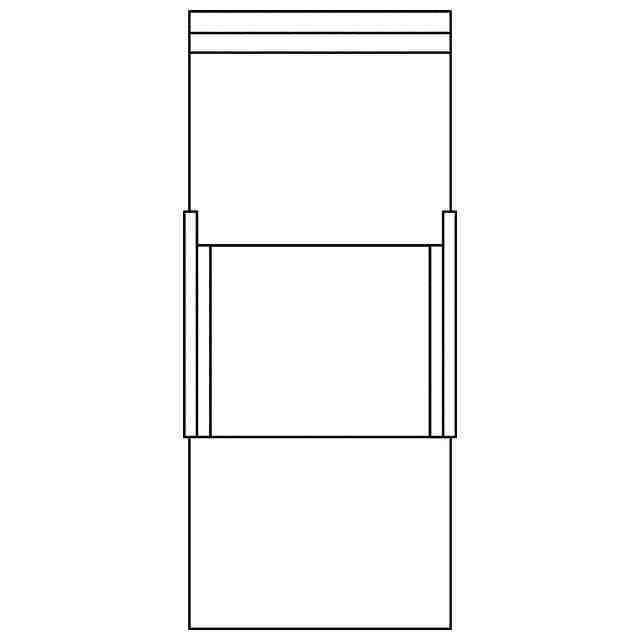

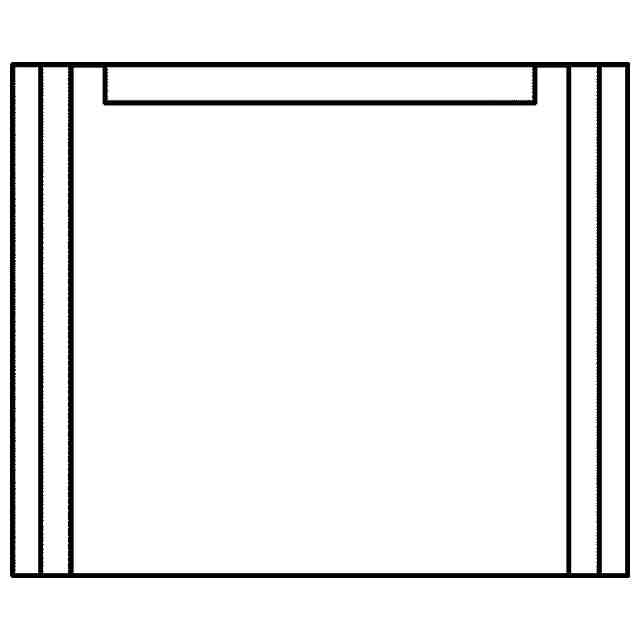

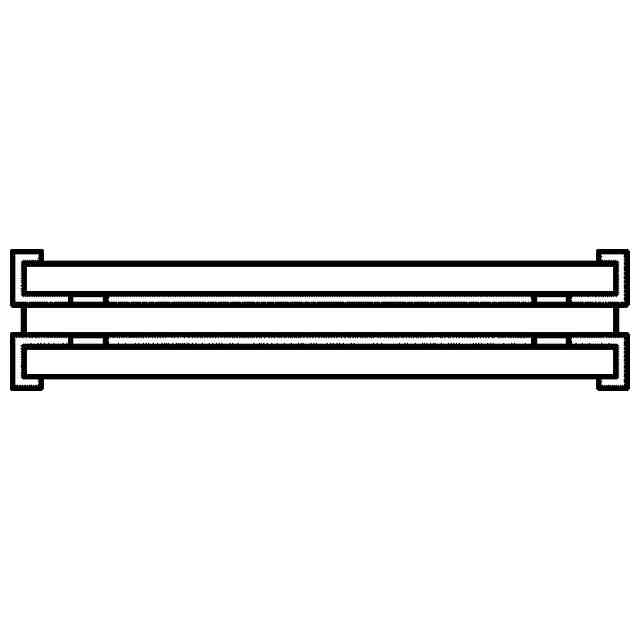

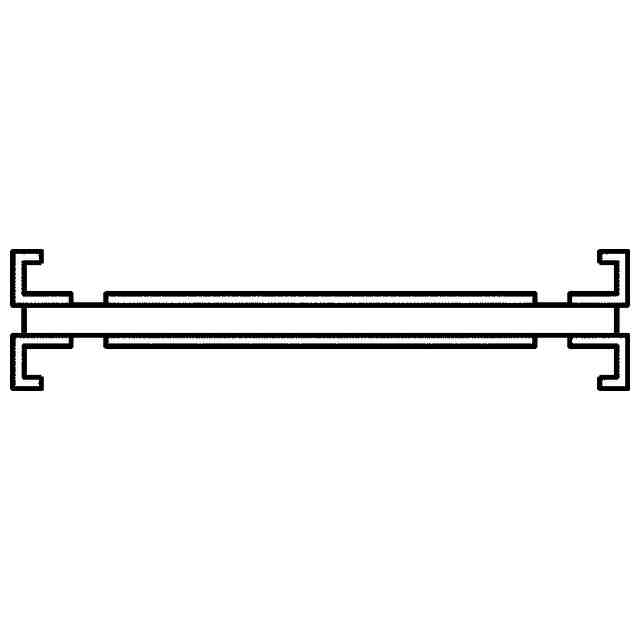

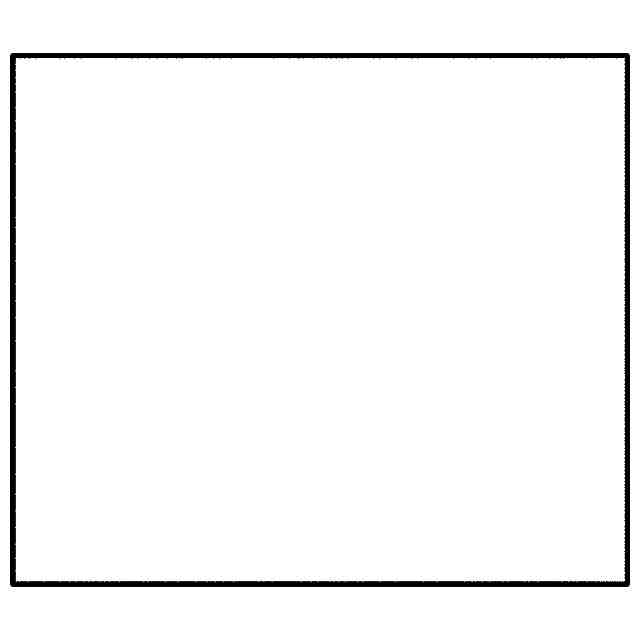

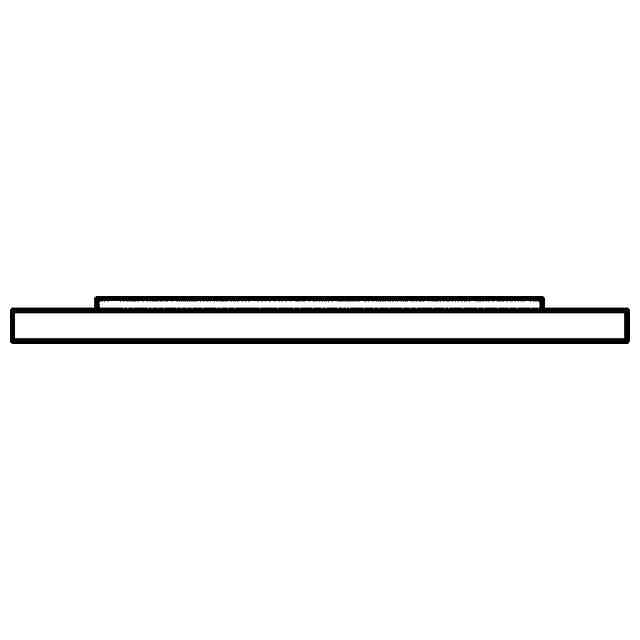

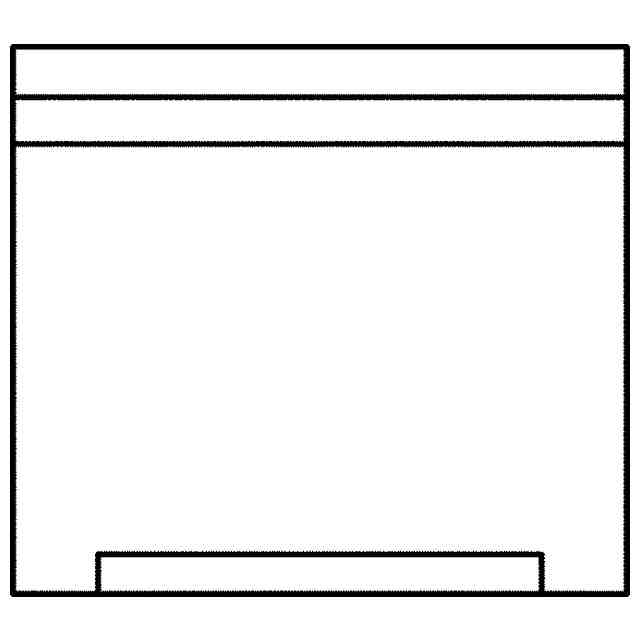

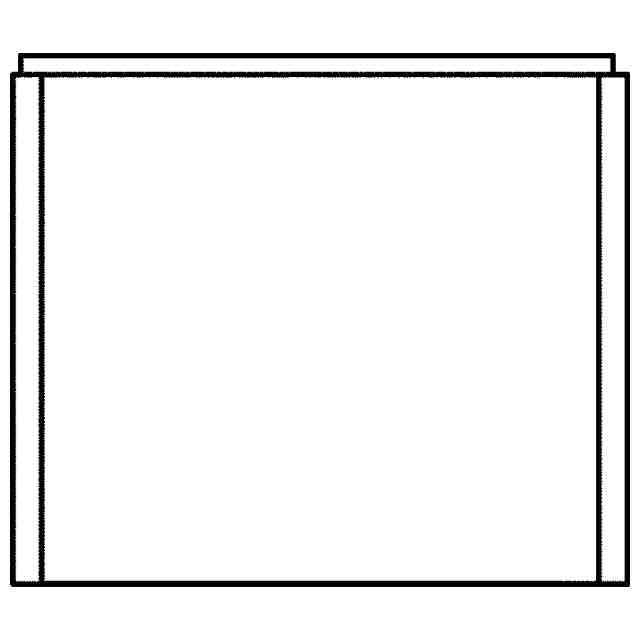

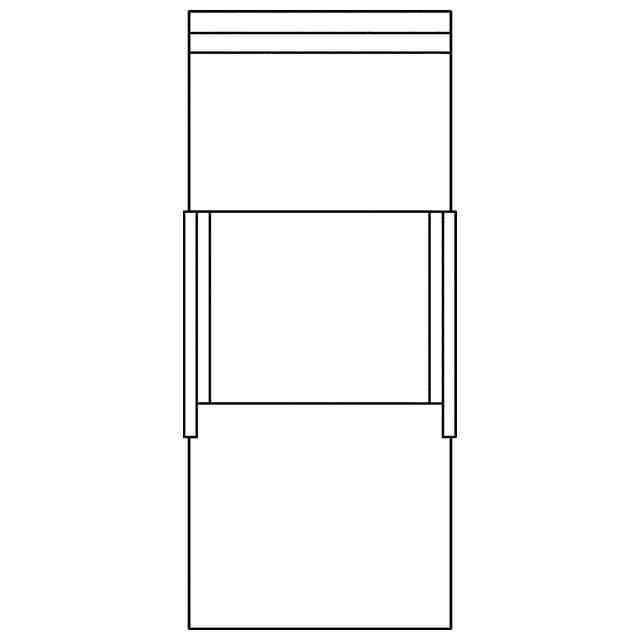

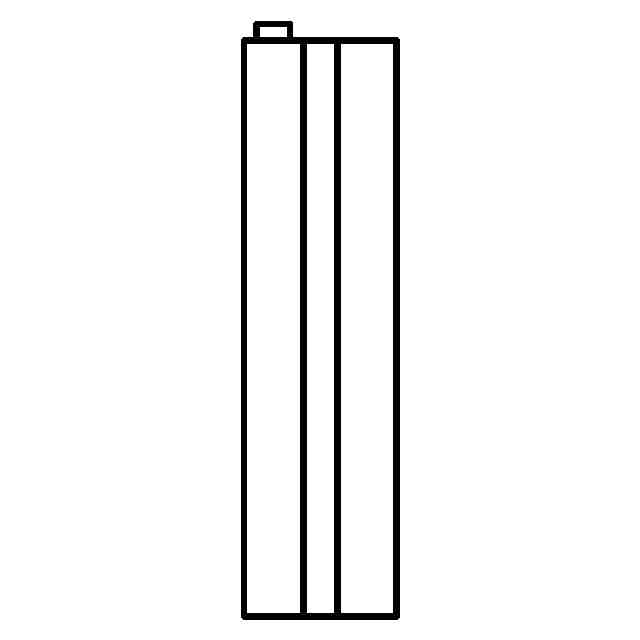

意匠に係る物品の説明本物品は、駐車中の自動車のフロントガラスの外面に設置し、車内温度の上昇を抑制するために用いられる自動車用日よけである。本物品は、3枚の遮光板によって構成されている。また、中央の遮光板には左右縁部にレールが設けられており、上方および下方の遮光板は前記レールに沿ってスライドできる。さらに、上方の遮光板には可撓性を有する連結材を介して棒状の磁石が設けられている。これらの構成により本物品は、自動車のフロントガラスの大きさに応じた任意の長さに伸ばすことができる。また、「使用状態を示す参考図」に示すように、上端を磁石によって自動車の天井に固定し、下端をワイパーとフロントガラスの間に挟めて固定することで、強風などにより飛ばされるのを防ぐことができる。さらに、本物品を助手席側などにも設置することでフロントガラス全体を遮光することができる。また、「縮めた状態の正面図」および「縮めた状態の左側面図」に示すように、使用しないときは縮めてコンパクトにできるので、持ち運びや車載が容易になる。さらに、「中央の遮光板を示す参考正面図」などに示すように、各遮光板の端部には凸状の離脱防止用ストッパーが設けられているため、伸ばしすぎて上方および下方の遮光板がレールから離脱するのを防ぐことができる。

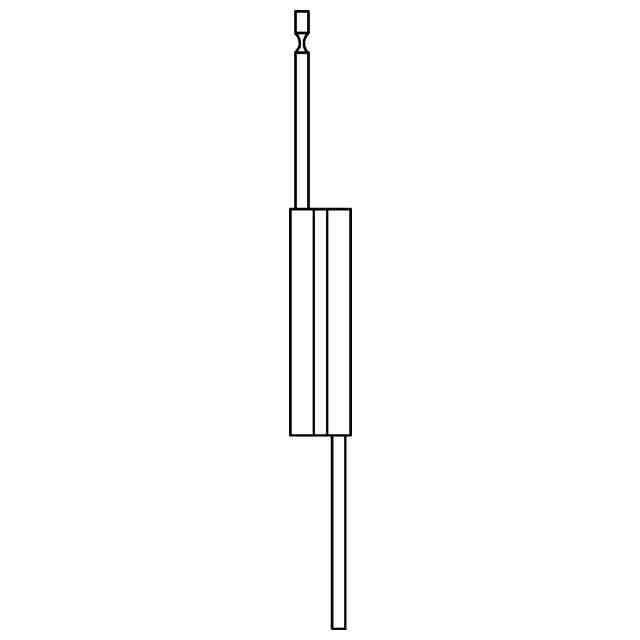

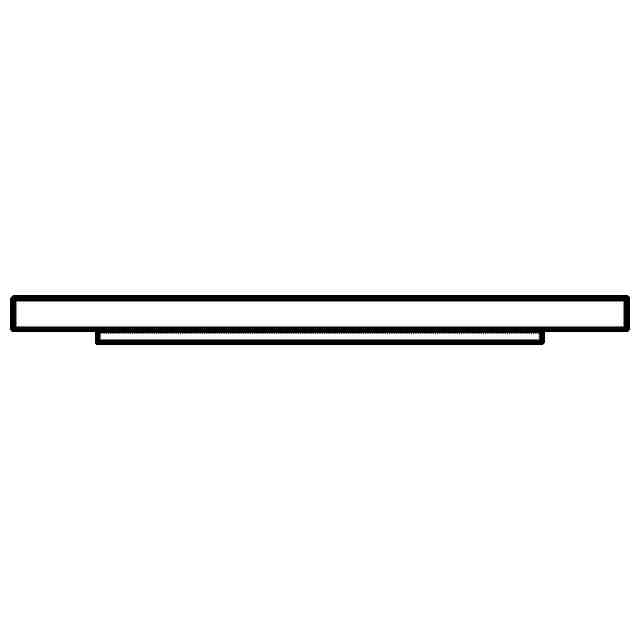

意匠の説明右側面図は、左側面図と対称に表れるため省略する。底面図は、平面図と対称に表れるため省略する。

関連意匠
