意匠ウォッチ

発行日2025-06-12
公報種別意匠公報(S)
登録番号1800863
登録日2025-06-04
意匠に係る物品釣り竿用スタンド
意匠分類K2-494(漁業用機械器具)
出願番号2024026637
出願日2024-12-24
意匠権者グローブライド株式会社
代理人弁理士法人磯野国際特許商標事務所

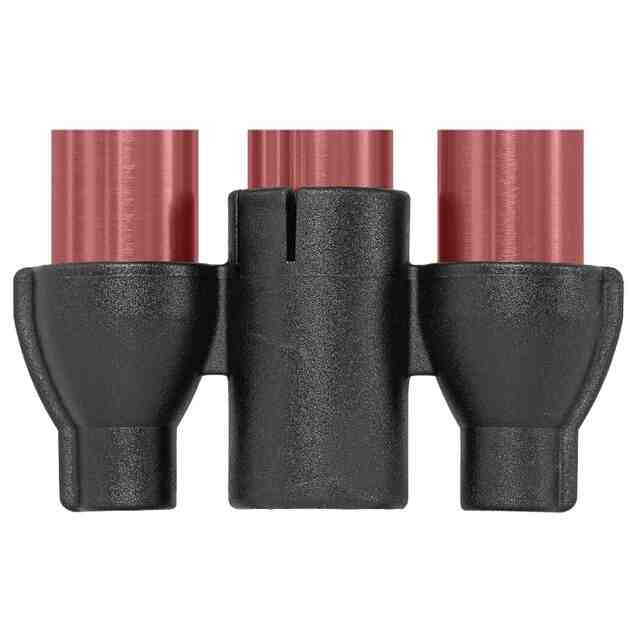

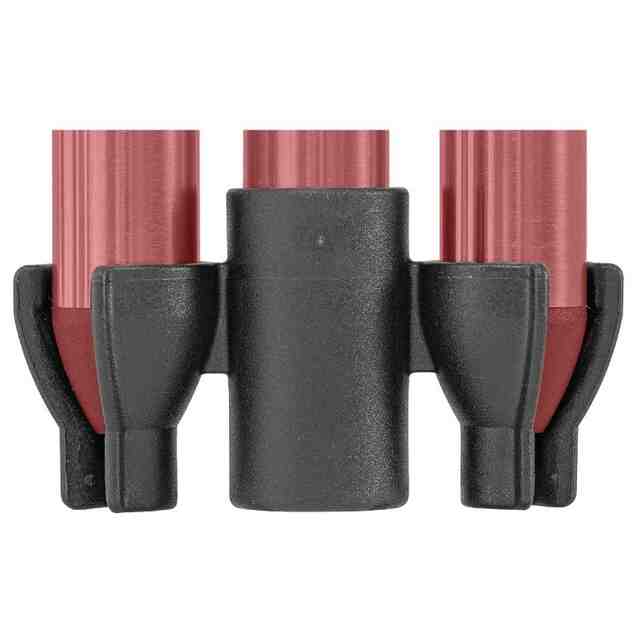

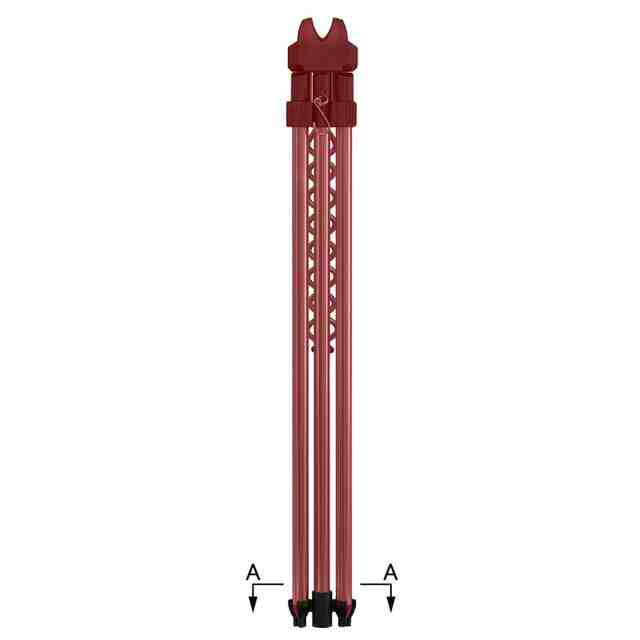

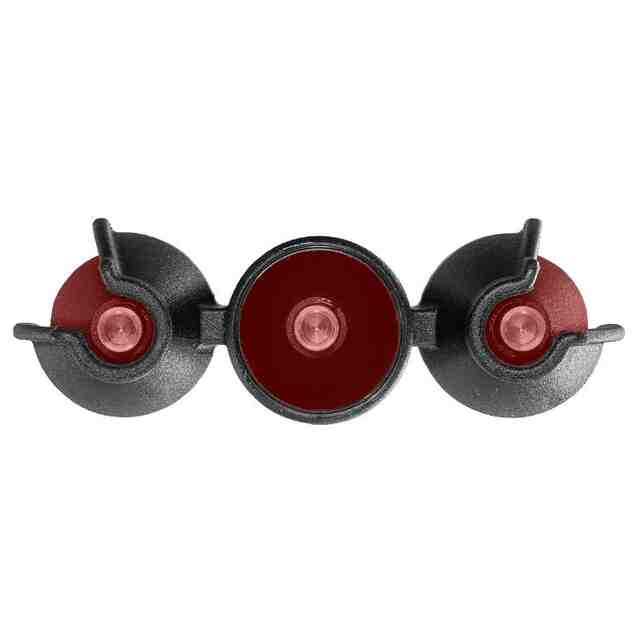

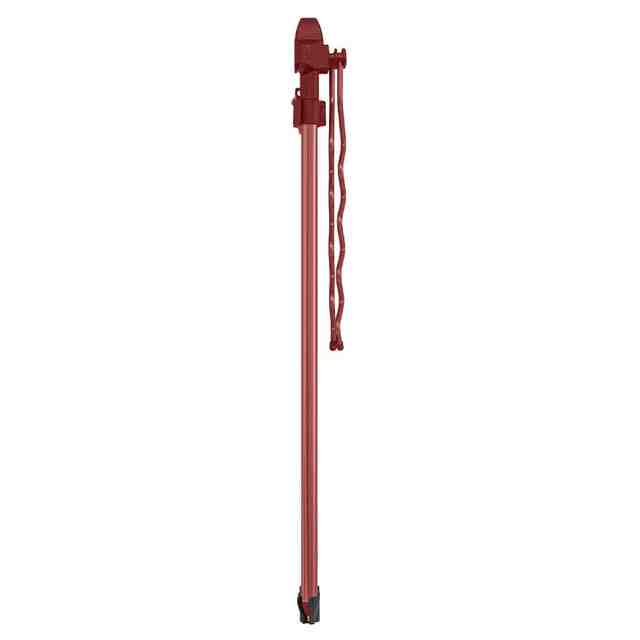

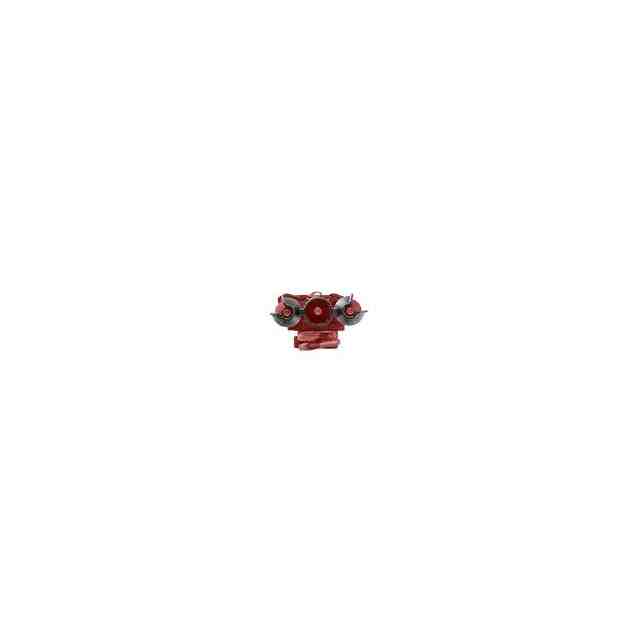

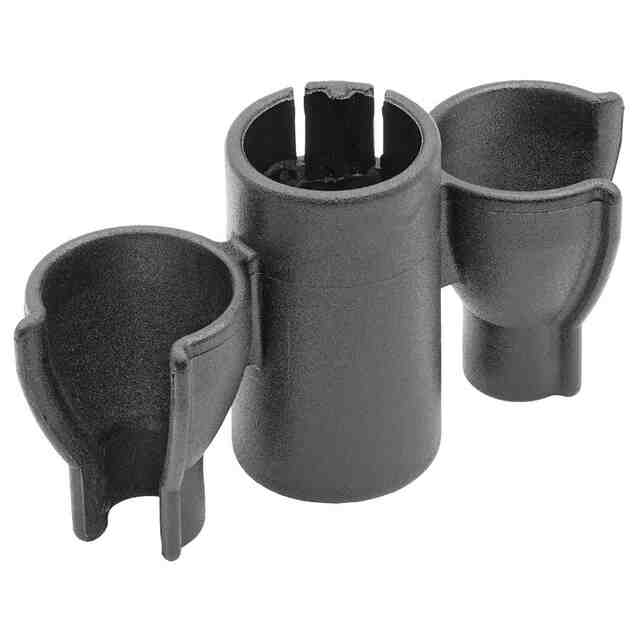

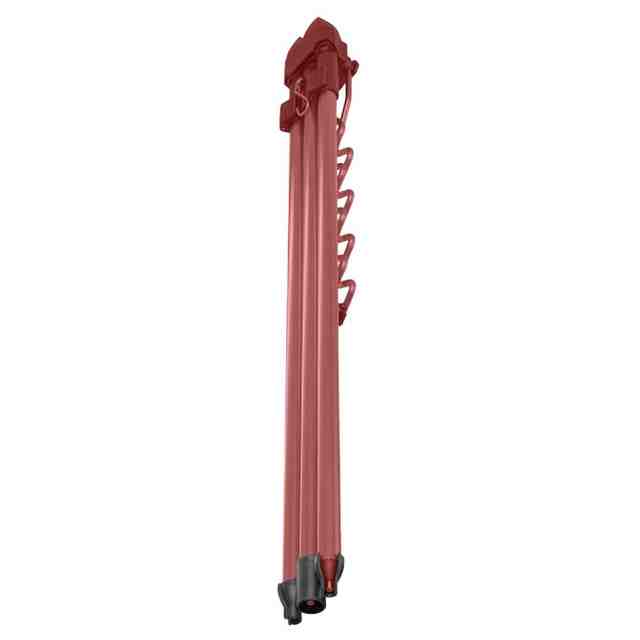

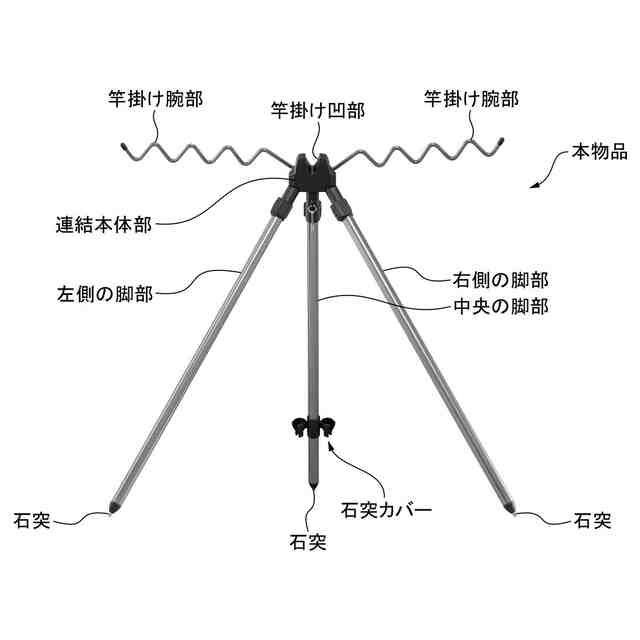

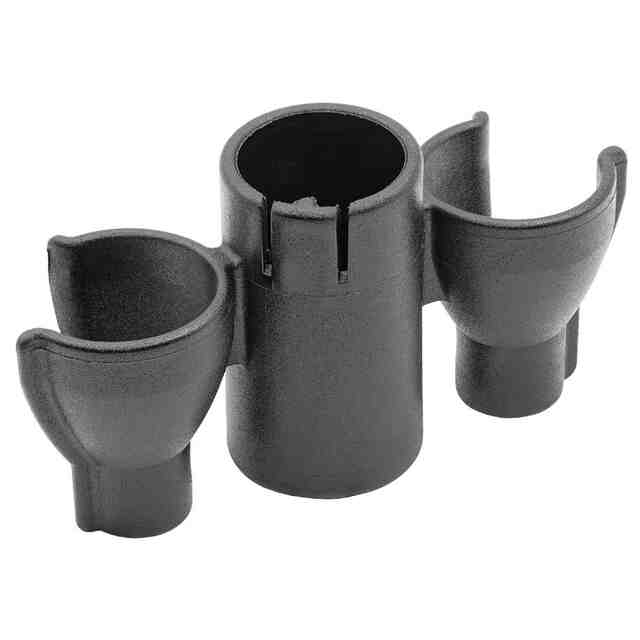

意匠に係る物品の説明この物品は、防波堤、サーフ、磯等で釣り竿を斜めに掛け置きする折り畳みタイプの釣り竿用スタンドである。「各部の名称を表す参考図1」に示すように、連結本体部に連結された中央の脚部、左側の脚部及び右側の脚部を開くとともに、連結本体部に連結された一対の竿掛け腕部を略水平に開き、竿掛け腕部及び連結本体部の竿掛け凹部に釣り竿を斜めに掛け置きすることができる。中央の脚部には、軸方向に移動可能な石突カバーが設けられている。石突カバーは、折り畳んだ状態で各脚部の石突を覆う部材であって、「各部の名称を表す参考図2」に示すように、中央の脚部に取り付けられる第1キャップと、第1キャップの左右に固定される一対の第2キャップと、を備えている。第2キャップには、左右の脚部がそれぞれ挿抜される切欠き部が設けられている。石突カバーは、中央の脚部に取り付けられているため、石突カバーの紛失を防ぐことができる。また、折り畳んだ状態では、石突カバーにより各脚部の石突が露出するのを防ぐことができる。

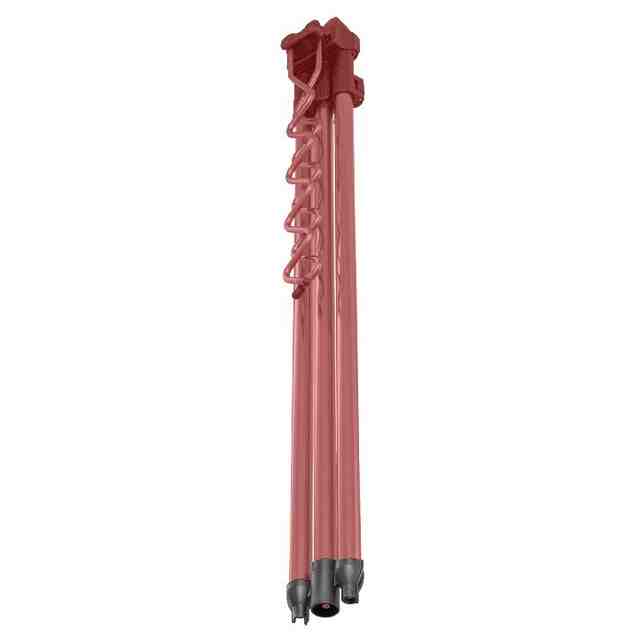

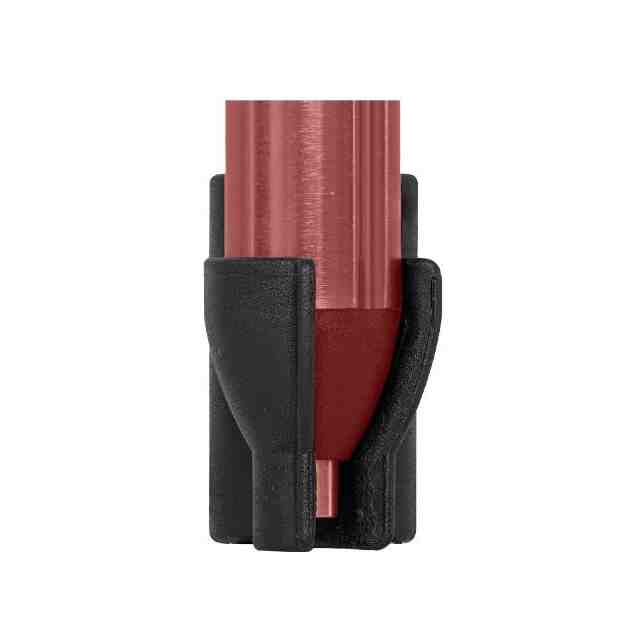

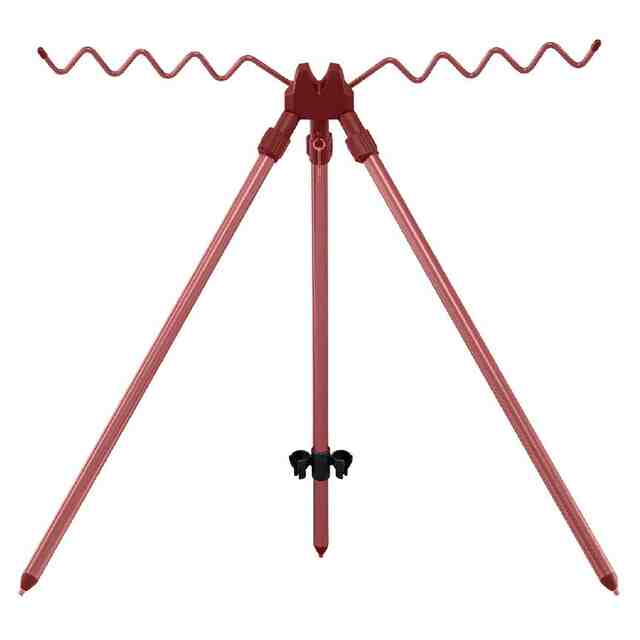

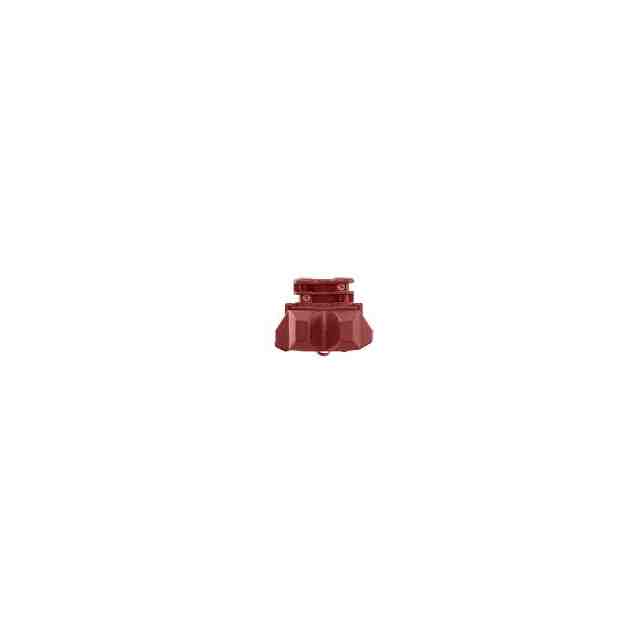

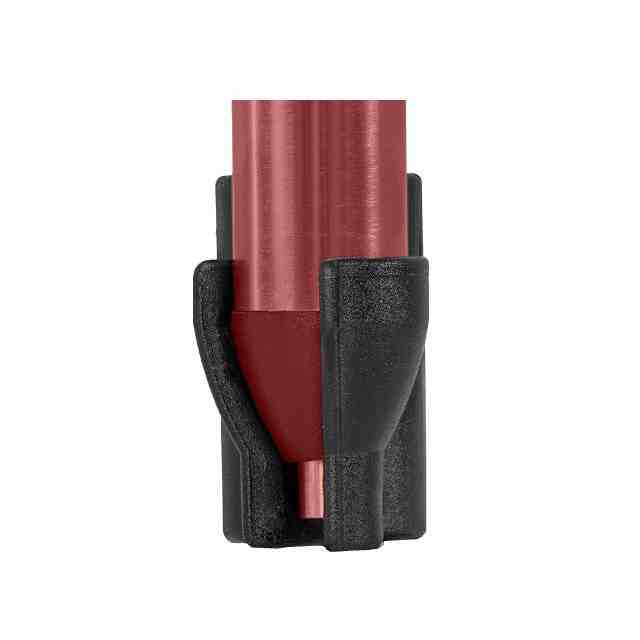

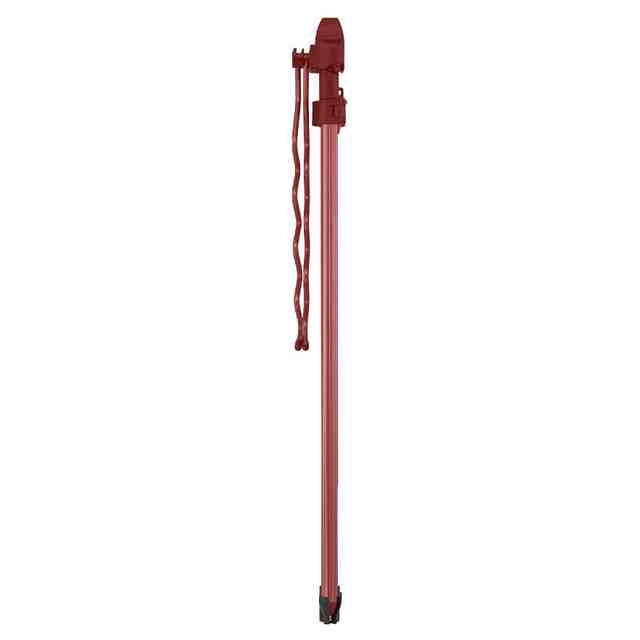

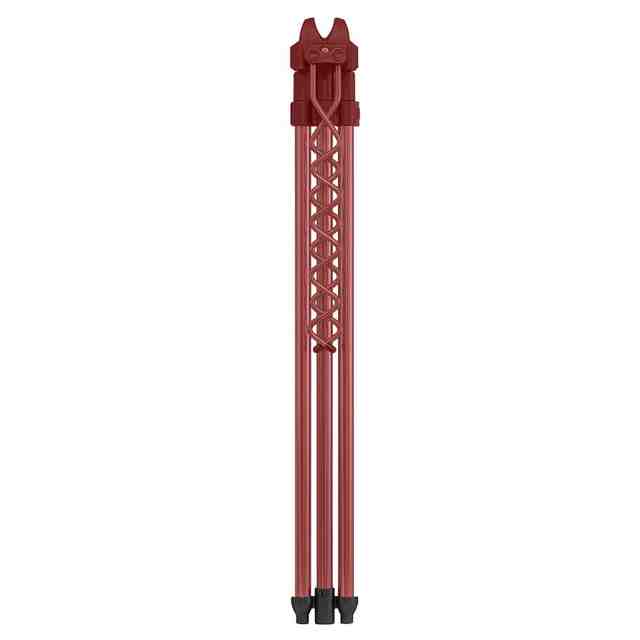

意匠の説明図面中、赤色に着色された部分を除く部分が部分意匠として意匠登録を受けようとする部分である。

関連意匠
