意匠ウォッチ

発行日2025-06-09
公報種別意匠公報(S)
登録番号1800568
登録日2025-05-30
意匠に係る物品ソーラーカーポート
意匠分類L3-1310(組立て家屋、屋外装備品等)
出願番号2024022271
出願日2024-10-25
意匠権者株式会社エネルギーギャップ
代理人個人
意匠に係る物品の説明本物品は、柱部を地中に固定して使用される、いわゆる両持ち屋根のカーポートであって、屋根部分にパネル状の太陽電池モジュールを配置したものである。本物品は、柱部の上端に梁材を正面側に向かって上方に傾斜するように設け、さらに、梁材を支柱に一端を固定した方丈により支持し、並列に配置された梁材と直交するように桁材が並列に配置され、梁材と桁材よりなる面の上部に梁材と同方向に垂木材が配置され、並列に配置された垂木材と直交するように雨樋を兼ねた部材(雨樋部材)が配置され、垂木材と雨樋部材とよりなる屋根の骨組み部分にパネル上の太陽電池モジュールが載置される構造を有する。

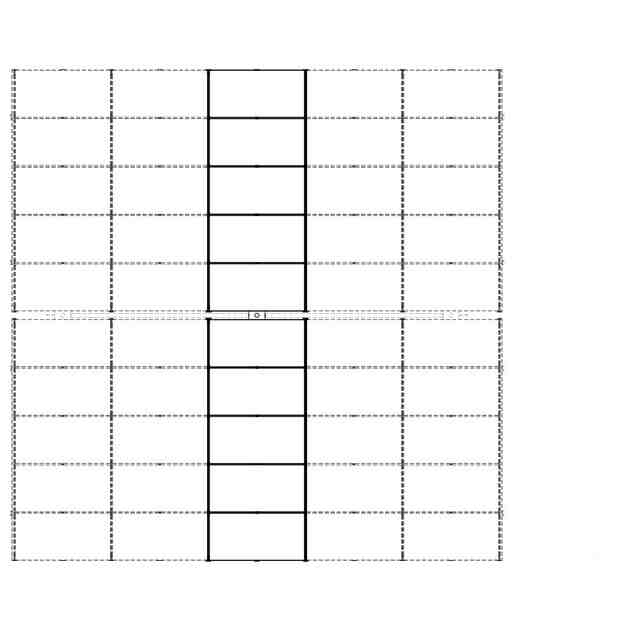

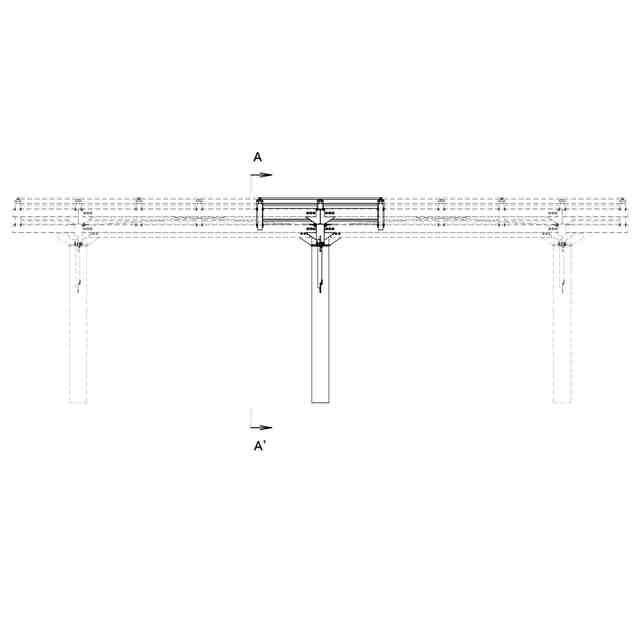

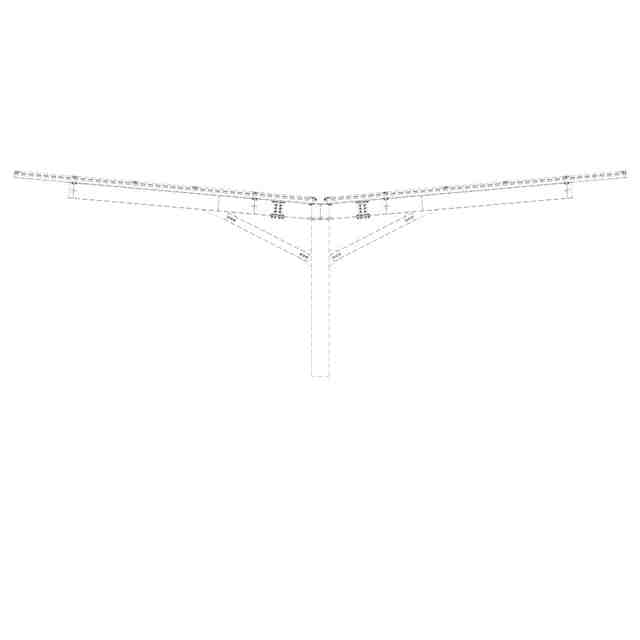

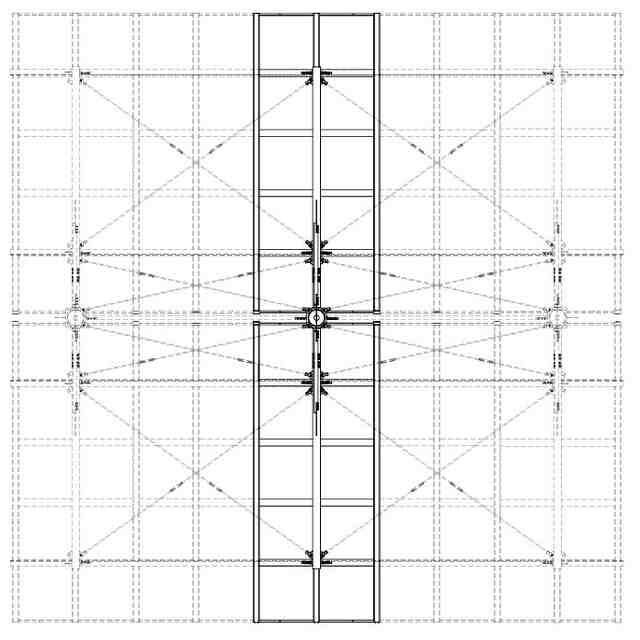

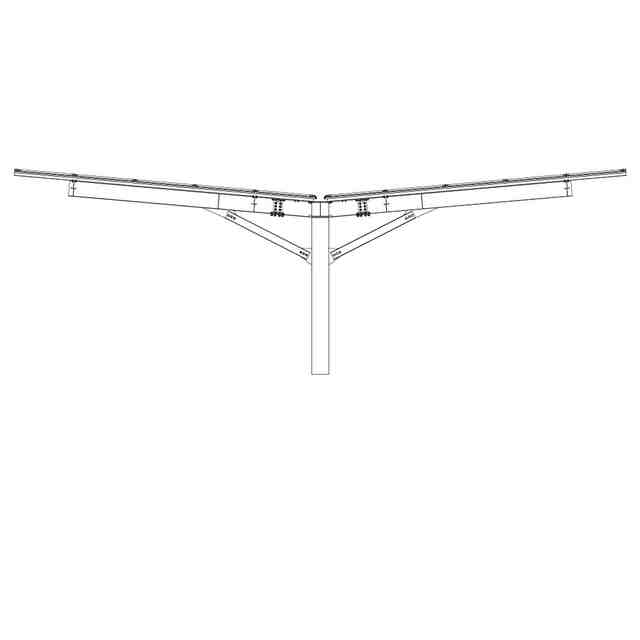

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。左側面図は右側面図と対象のため省略する。背面図は正面図と同一のため省略する。

関連意匠
