発行日2025-05-15
公報種別意匠公報(S)
登録番号1798583
登録日2025-05-07
意匠に係る物品医療用コネクタ
意匠分類J7-43(医療機械器具)
出願番号2024024024
出願日2024-11-20
意匠権者平河ヒューテック株式会社
代理人弁理士法人平田国際特許事務所

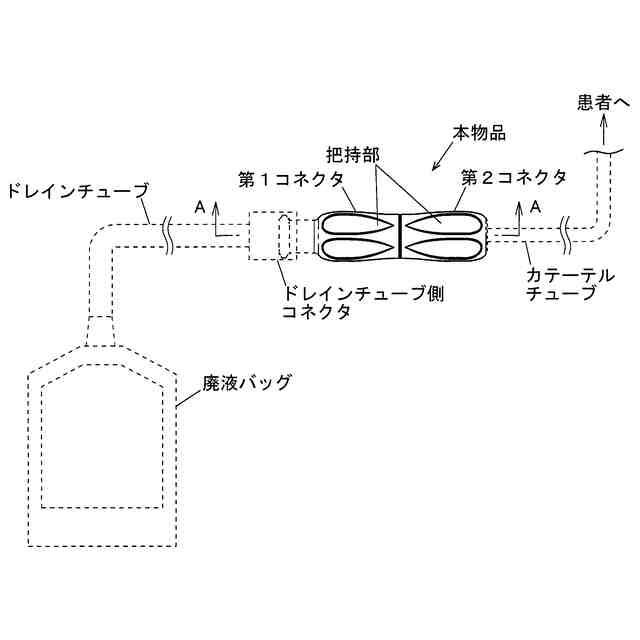

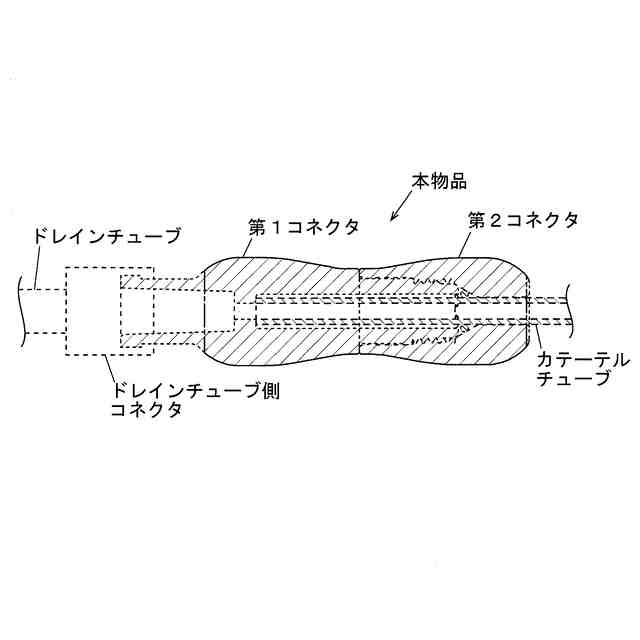

意匠に係る物品の説明本物品は、患者からの体液を排出するカテーテルチューブに用いられる医療用コネクタであり、使用状態を示す参考図に示すとおり、体液を収容する排液バッグが取り付けられる第1コネクタ(例えば、オス型コネクタ)と、患者に挿入されるカテーテルチューブが取り付けられる第2コネクタ(例えば、メス型コネクタ)とからなる。本物品は、第1コネクタ及び第2コネクタのそれぞれの周面に設けられた複数の窪んだ把持部を指先で把持して相対的に逆方向に回すことにより、第2コネクタが第1コネクタに接続されるとともに、カテーテルチューブが第2コネクタに固定される。

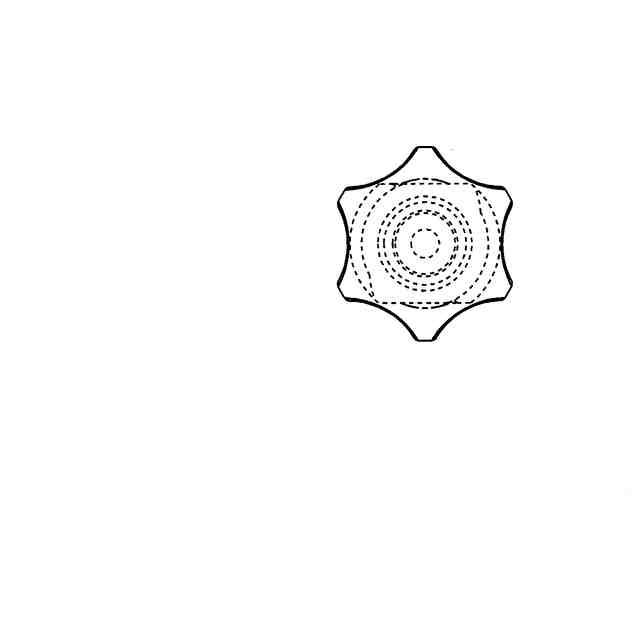

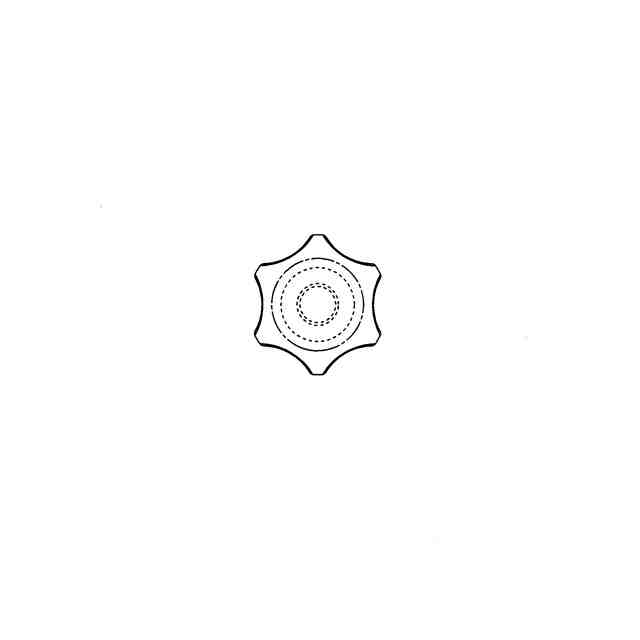

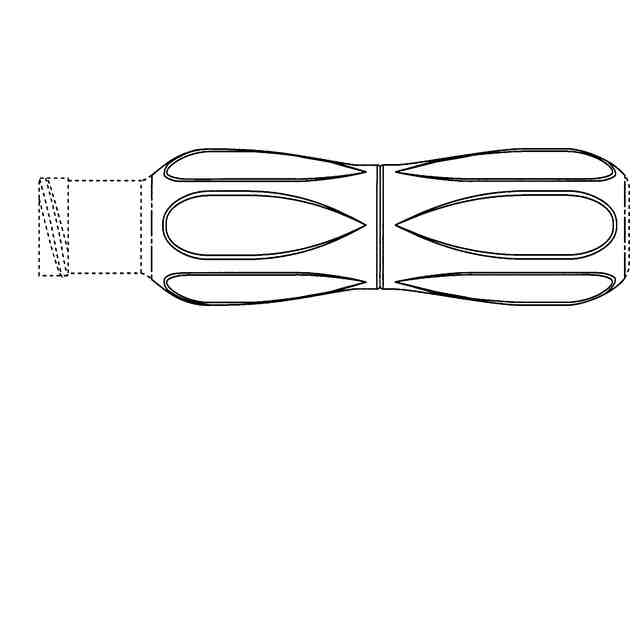

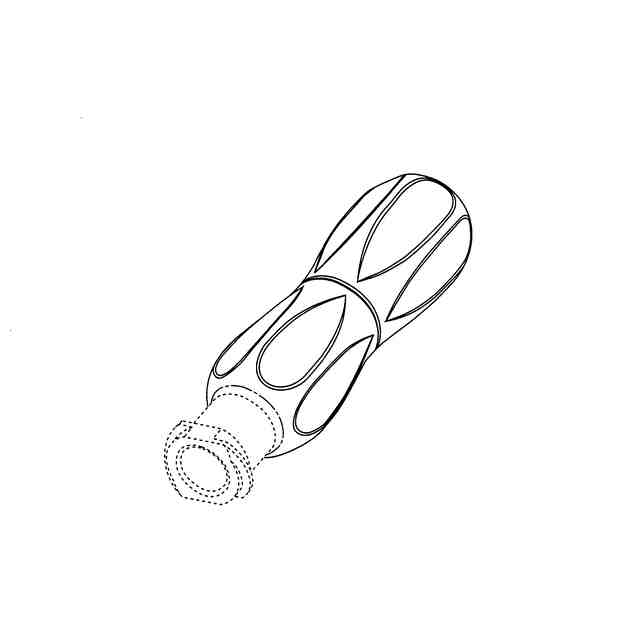

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分の境界のみを示す線である。背面図は、正面図と対称に表れるため省略する。底面図は、平面図と対称に表れるため省略する。

関連意匠
