意匠ウォッチ

発行日2025-05-15
公報種別意匠公報(S)
登録番号1798542
登録日2025-05-07
意匠に係る物品ヘッダーパンチ
意匠分類K1-400(利器及び工具)
出願番号2024017794
出願日2024-08-09
意匠権者個人,TOTSU Katsuyuki
代理人

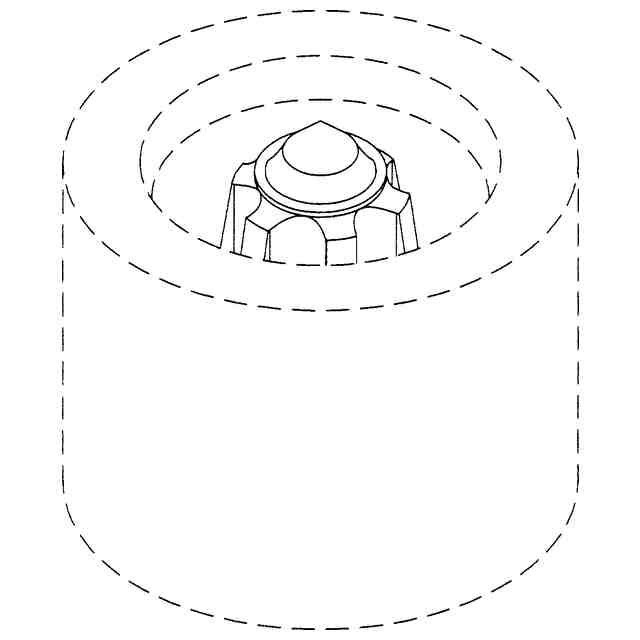

意匠に係る物品の説明本意匠に係る物品は、ねじ頭部の頂部面に変形六角形状のビット嵌合溝を形成するためのヘッダーパンチに関し、ねじ頭部の頂部面においてその中心部から半径方向へ等角度で六方向にそれぞれほぼ台形状に延出すると共に対応する内方側面はそれぞれ円弧状に形成してなるビット嵌合溝を形成するための突起部を備え、この突起部は、その基部において、(1)前記台形状の外側面に対応する部分を、底部より上方に指向して次第に縮径する傾斜面に形成し、(2)また前記円弧状の内方側面に対応する部分を。前記各円弧状部分の内接円に対応する円筒状部分として形成し、(3)この円筒状部分の先端部からさらに上方へ指向して次第に縮径するように突出させると共に、さらにその先端を逆円錐状に突出させてねじ頭部のビット嵌合溝を形成する突起部を形成したヘッダーパンチの部分意匠である。

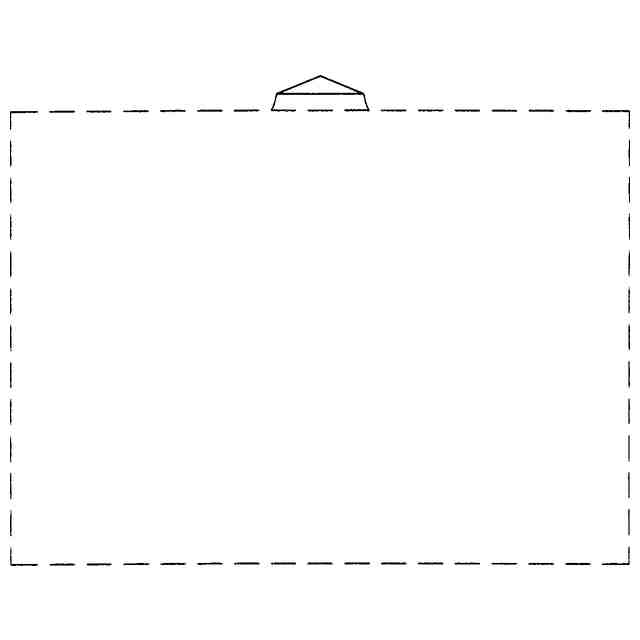

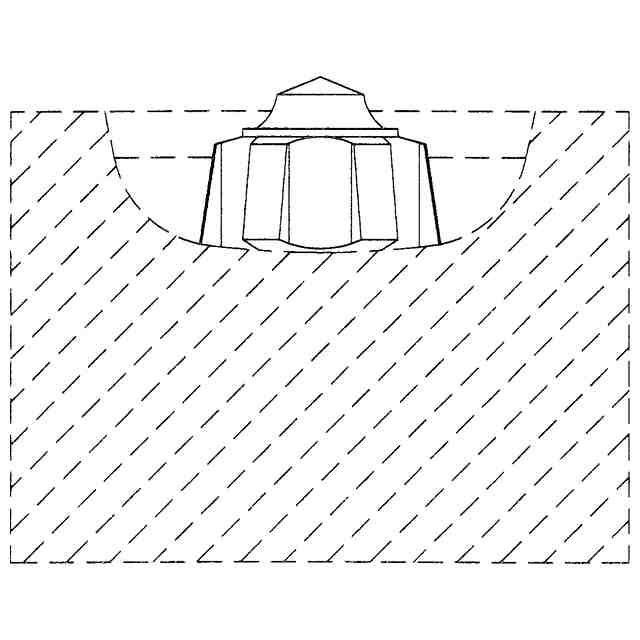

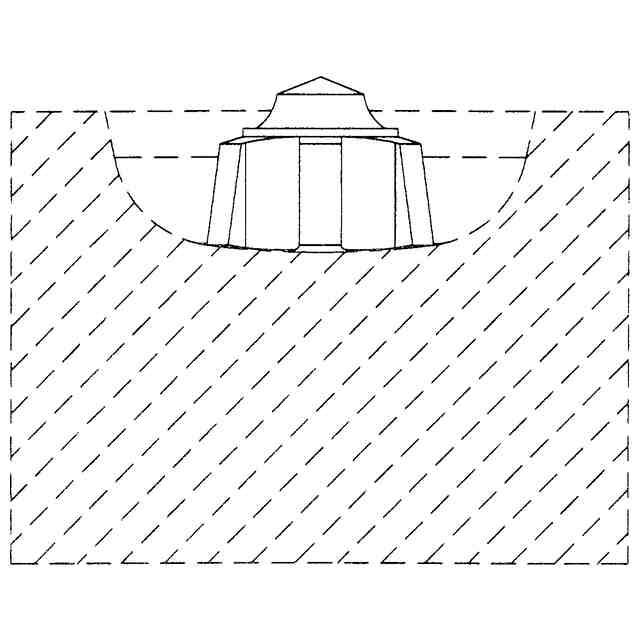

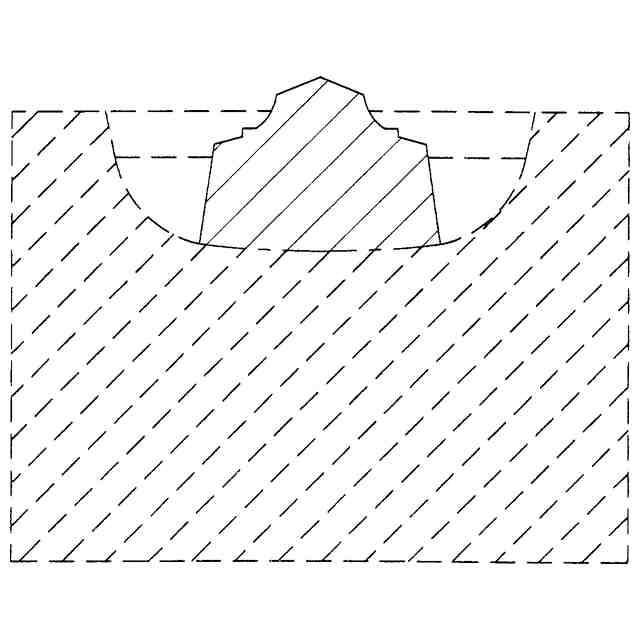

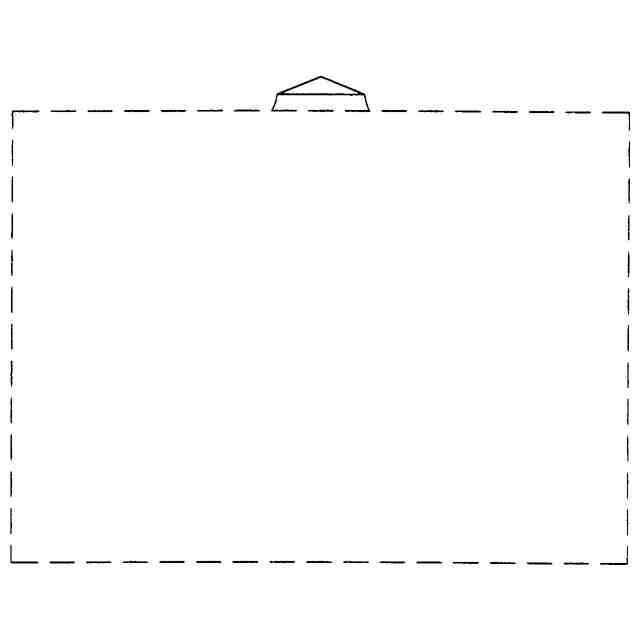

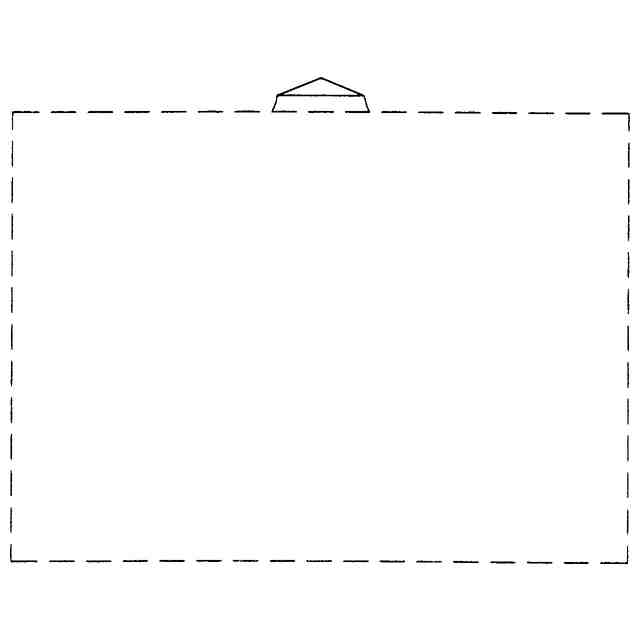

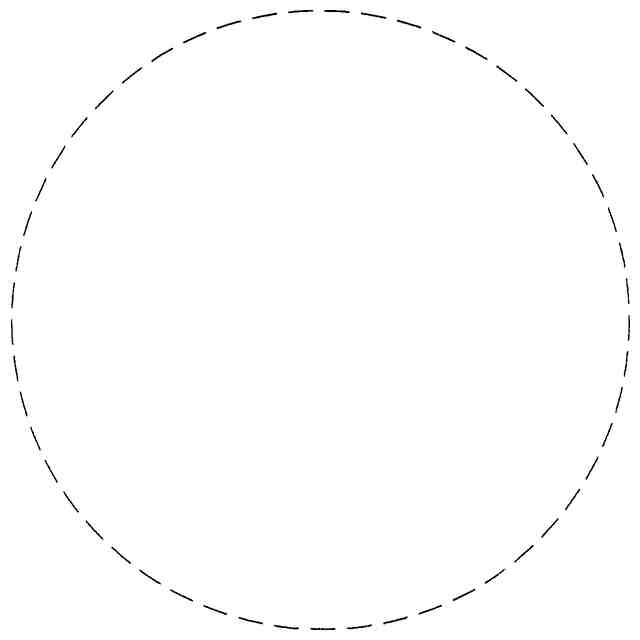

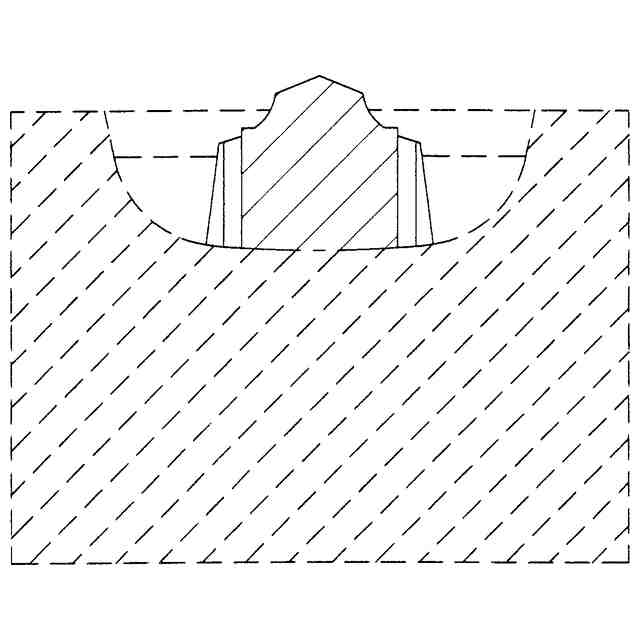

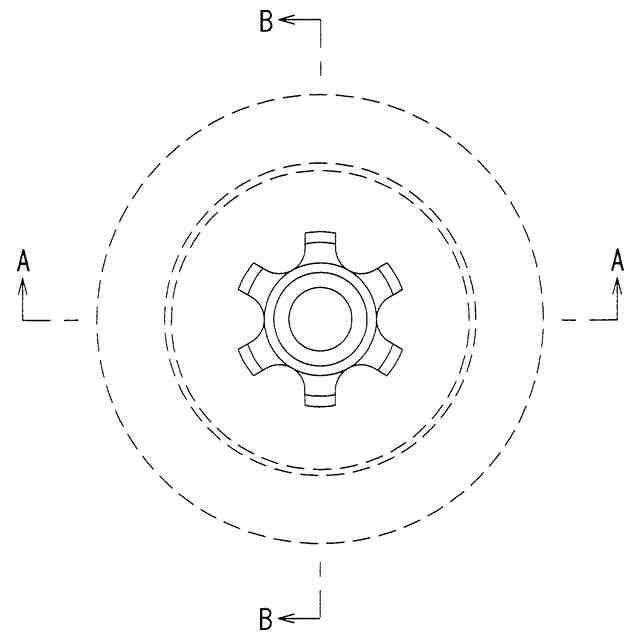

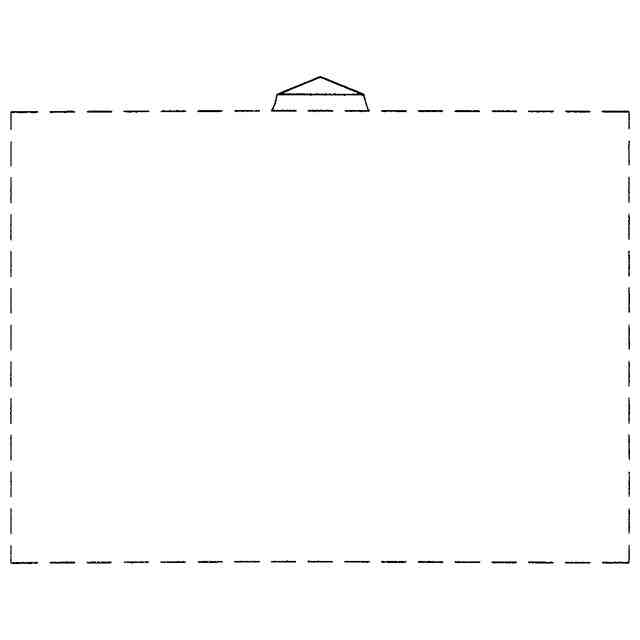

意匠の説明実線で表された部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。A-A部分断面図は意匠登録を受けようとする部分全体を示す正面図である。B-B部分断面図は意匠登録を受けようとする部分全体を示す右側面図である。

関連意匠
