発行日2025-05-12
公報種別意匠公報(S)
登録番号1798214
登録日2025-04-30
意匠に係る物品釣竿用リールシートのスクリュー
意匠分類K2-495(漁業用機械器具)
出願番号2024020043
出願日2024-09-27
意匠権者グローブライド株式会社
代理人弁理士法人磯野国際特許商標事務所

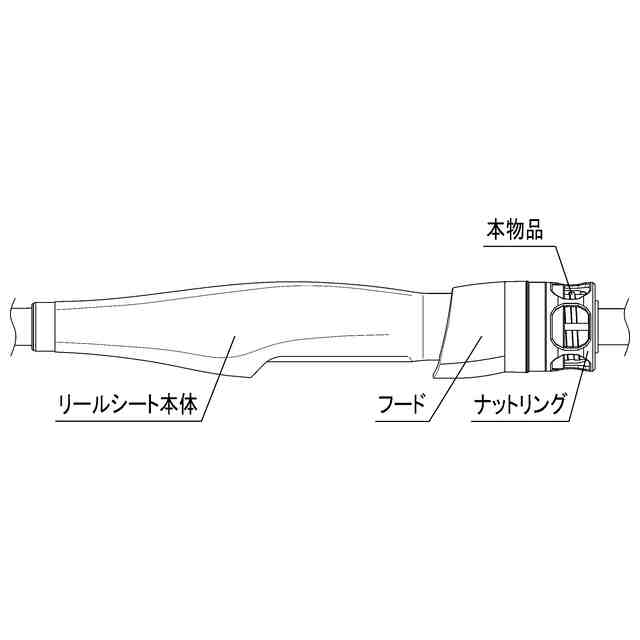

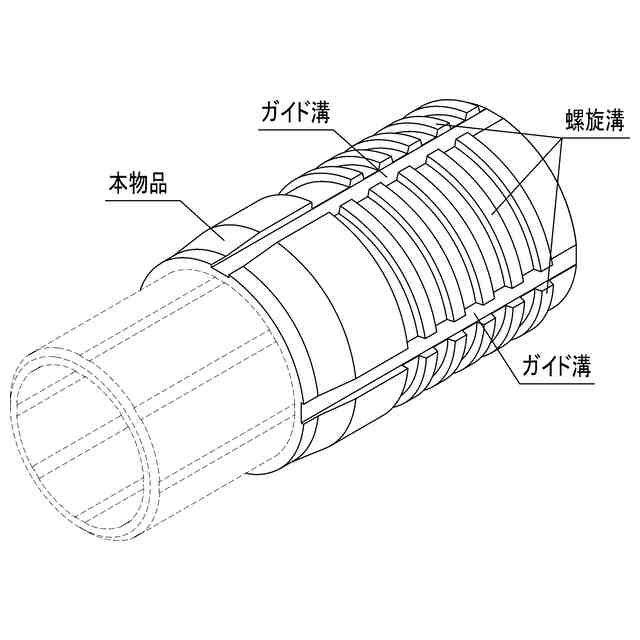

意匠に係る物品の説明本物品は、リールシート本体の端部に取り付けられ、フードを軸方向に移動させるための釣竿用リールシートのスクリューである。「各部の名称を表す参考図」に示すように、本物品の外周面には、螺旋状の螺旋溝と、直線状のガイド溝とが形成されている。「使用状態を表す参考図」に示すように、本物品の外周面には、螺旋溝と係合するナットリングと、ガイド溝と係合するフードがそれぞれ取り付けられる。ナットリング及びフードは、互いに係合しつつ、フードに対してナットリングが回転可能になっている。本物品周りにナットリングを回転させると螺旋溝に沿ってナットリングが軸方向に移動するとともに、ガイド溝に案内されてフードも前後方向に移動する。これにより、釣竿用リールシートにリールを着脱することができる。

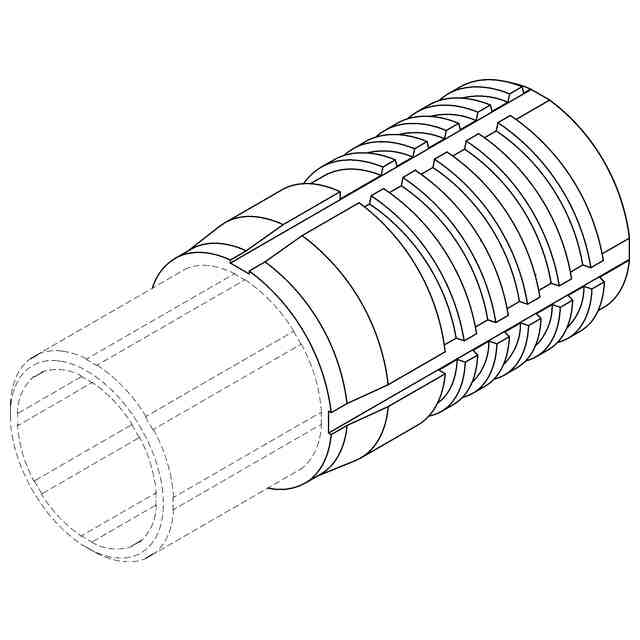

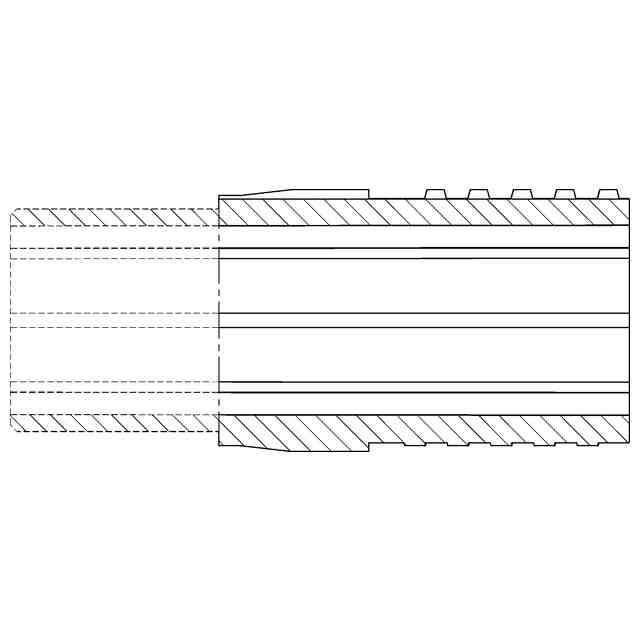

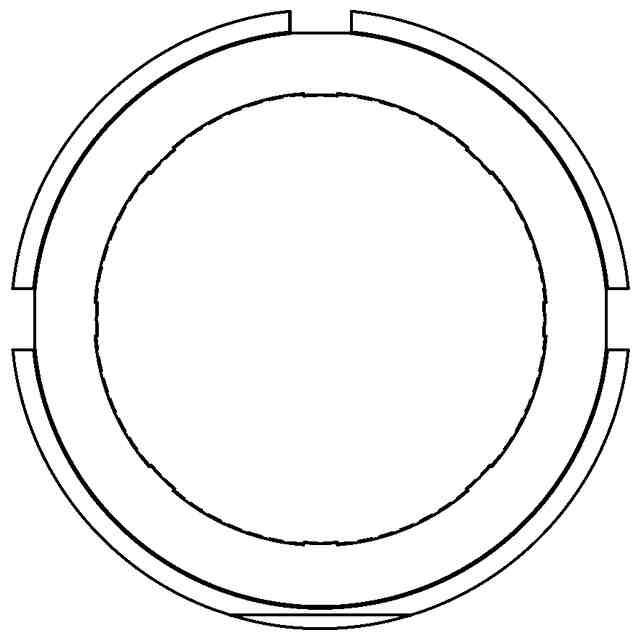

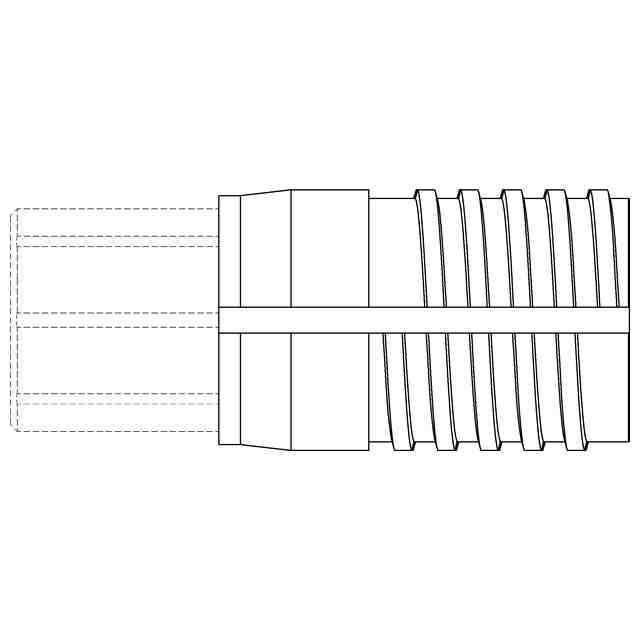

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。A-A線断面図を含めて意匠登録を受けようとする部分を特定している。A-A線断面図に表す一点鎖線は、意匠登録を受けようとする部分とその他の部分の境界のみを示す線である。
この意匠をJ-PlatPatで参照する
