発行日2025-04-30
公報種別意匠公報(S)
登録番号1797368
登録日2025-04-21
意匠に係る物品研磨パッドの基材層
意匠分類K1-414(利器及び工具)
出願番号2024019976
出願日2024-09-27
意匠権者富士紡ホールディングス株式会社
代理人個人,個人,個人
意匠に係る物品の説明本物品は、主に電子機器及び電子部品の研磨のために用いられる研磨パッドの基材層である。使用状態を示す参考図に示すように、本物品の正面側に同じ大きさの研磨層が接着されて研磨パッドとなる。研磨パッドを用いた被研磨物の研磨加工後に被研磨物の表面が波状になることを解消すべく、研磨層に形成された同心円溝の中心に対して本物品(基材層)に形成された同心円溝の中心を少しずらして、研磨圧力の逃げ場を無くしている。これによって研磨層の反発を抑制し、被研磨物の表面が波状になることを防止している。

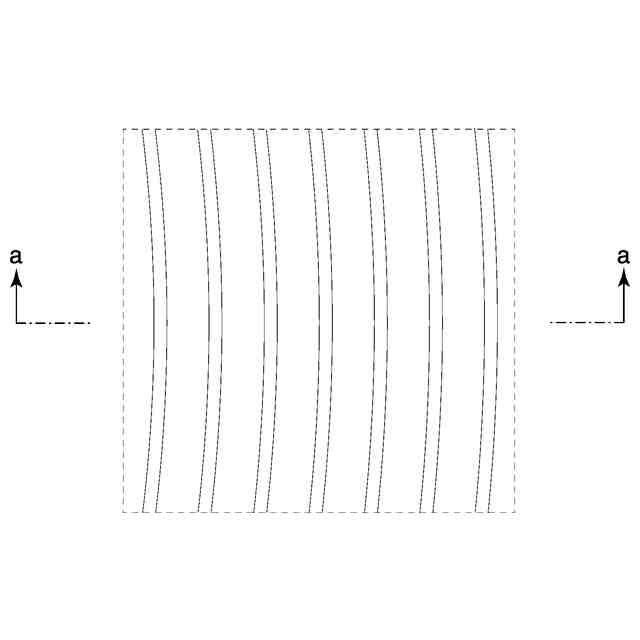

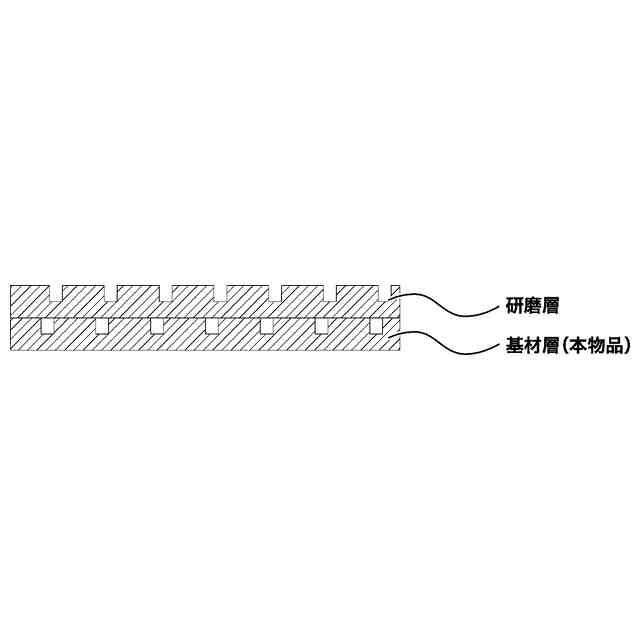

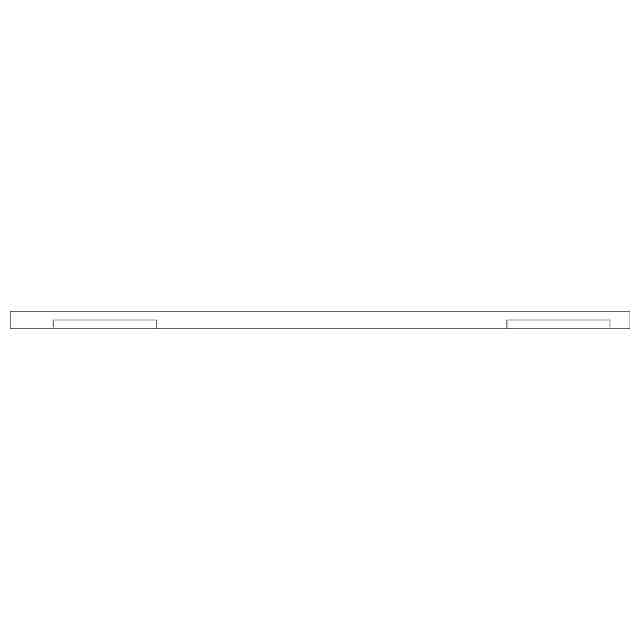

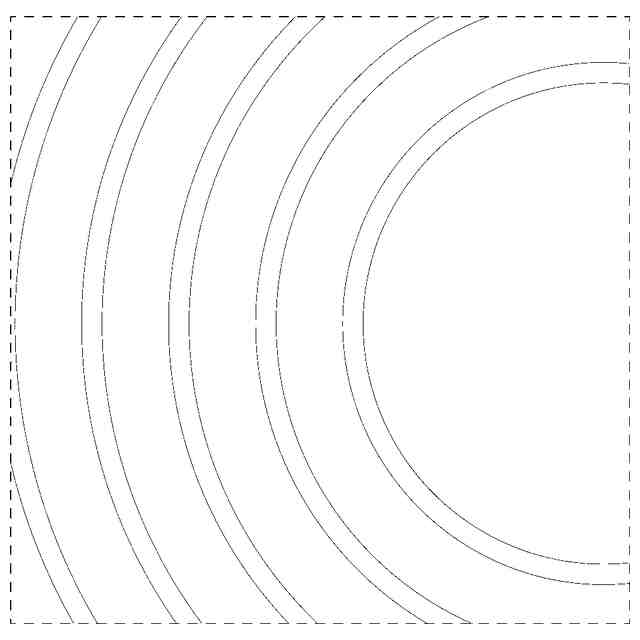

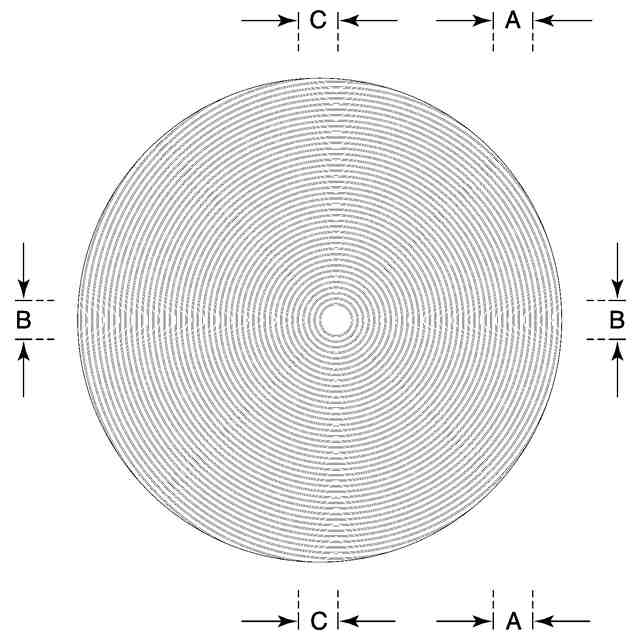

意匠の説明B-C拡大図は本物品の中心付近の図であるが同心円溝の中心と本物品全体の中心がずれているのが分かる。使用状態を示す参考図は、a-a端面図の基材層の上に、研磨層が積層した状態の図である。
この意匠をJ-PlatPatで参照する
