発行日2025-04-21
公報種別意匠公報(S)
登録番号1796685
登録日2025-04-11
意匠に係る物品配線ガイド用保持具
意匠分類M2-39(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024020241
出願日2024-09-30
意匠権者株式会社内田洋行
代理人個人,個人

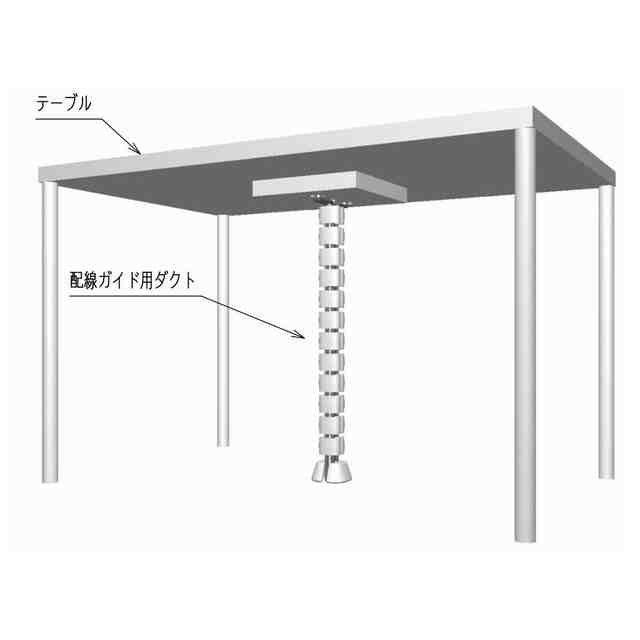

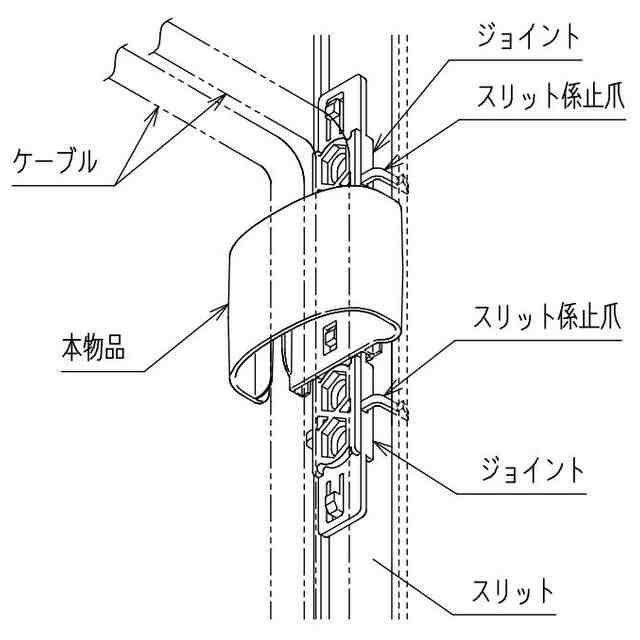

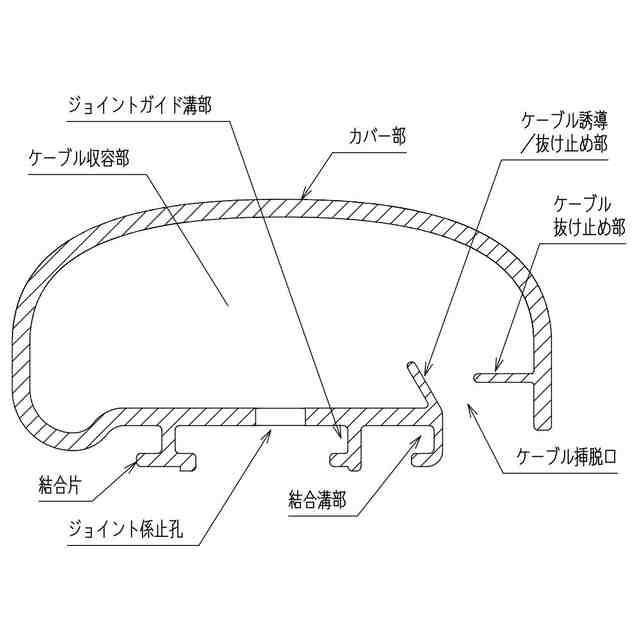

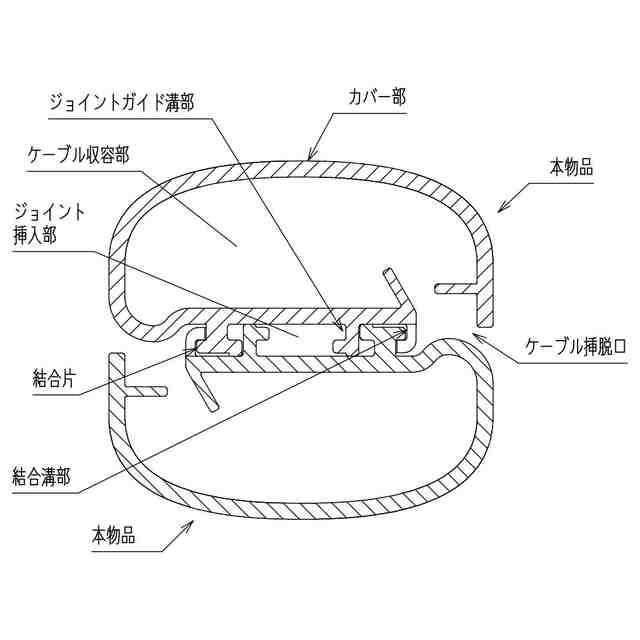

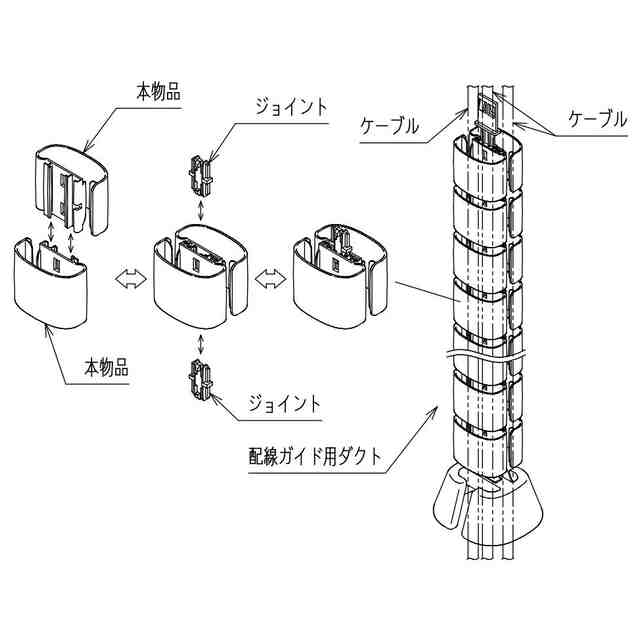

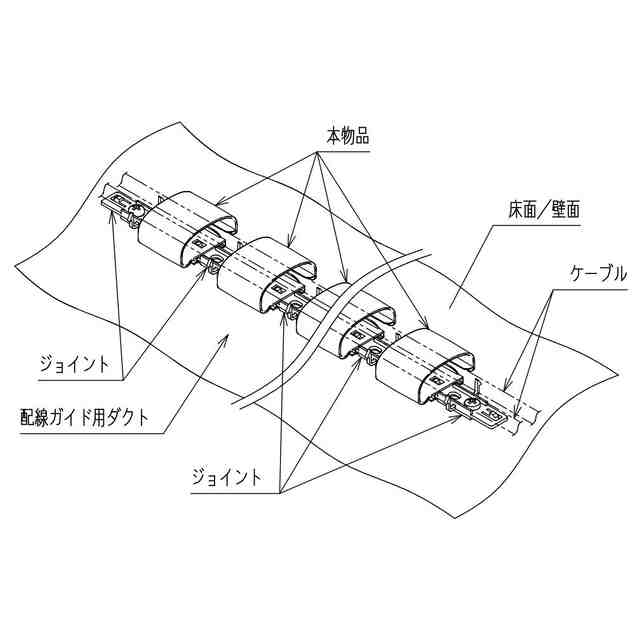

意匠に係る物品の説明この意匠に係る物品は、ケーブルやコードを内部に挿通して収納・保護する配線ガイド用保持具である。使用状態を示す参考図1～3に示すように、本物品はカバー部を外側に向けた状態で2つを互いに結合させ、これをジョイントを介して複数連結することで、配線ガイド用ダクトを構成することができる。また、使用状態を示す参考図4,5に示すように、別のジョイントを用いて単体で複数連結して床や壁などに設置する配線ガイド用ダクトを構成するほか、ポイント的に単数で用いることも可能である。

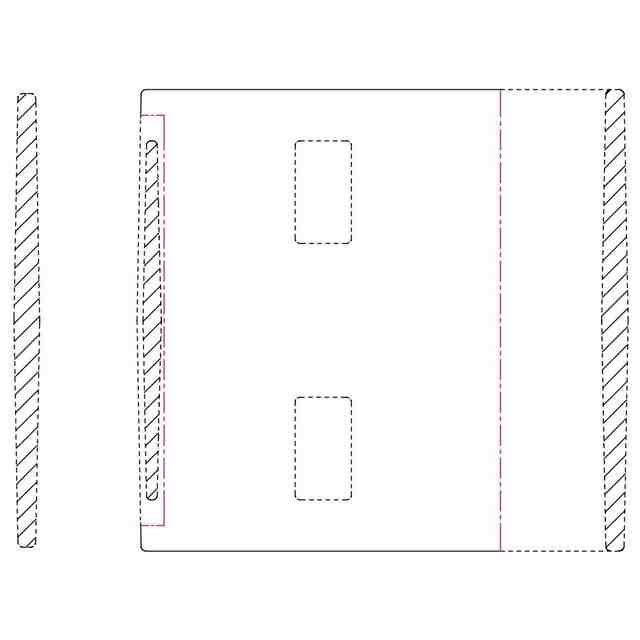

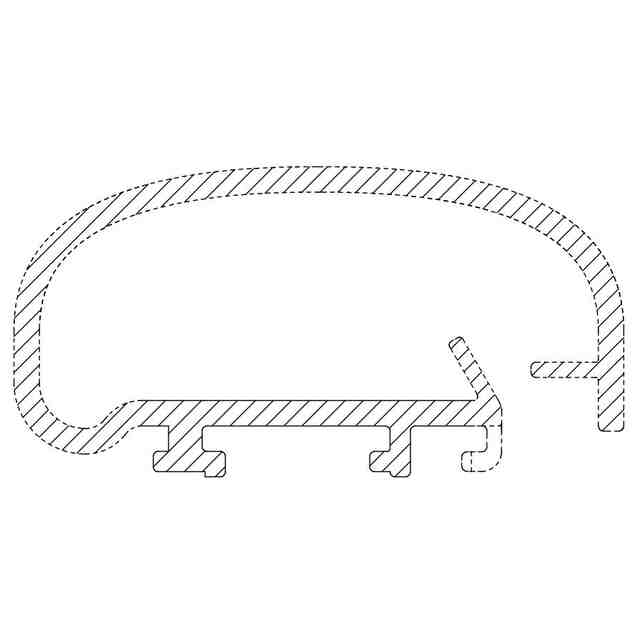

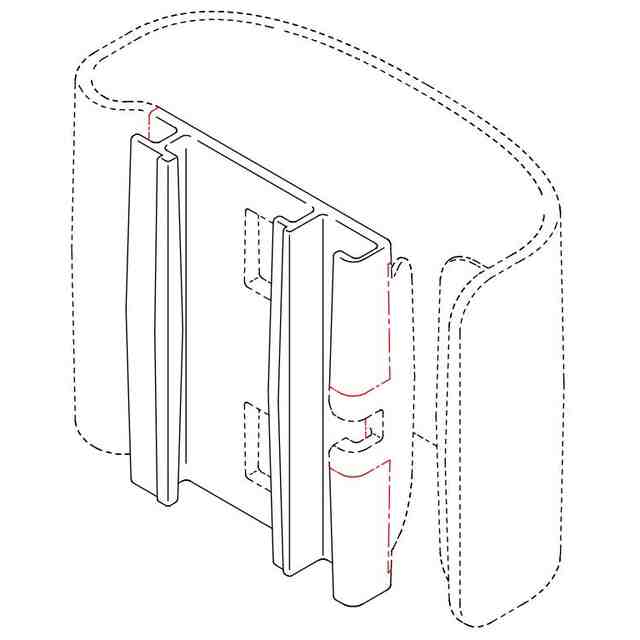

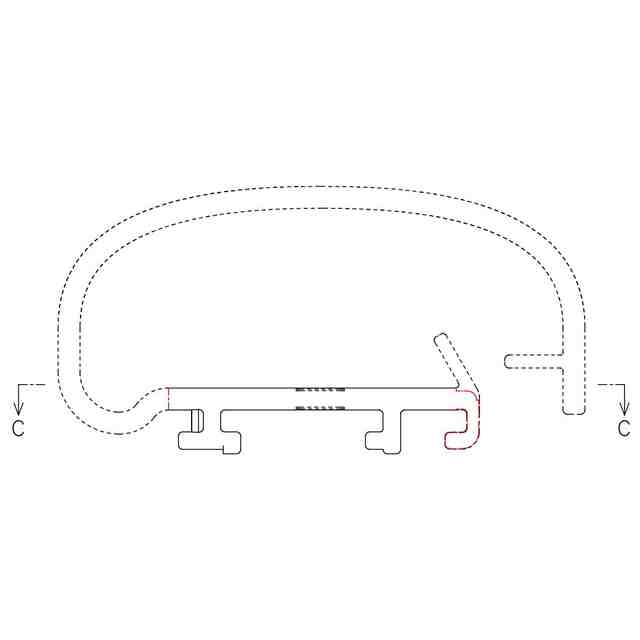

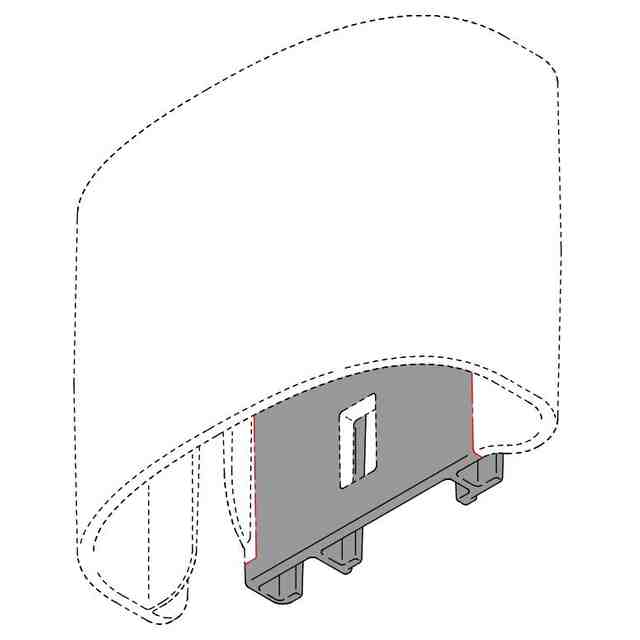

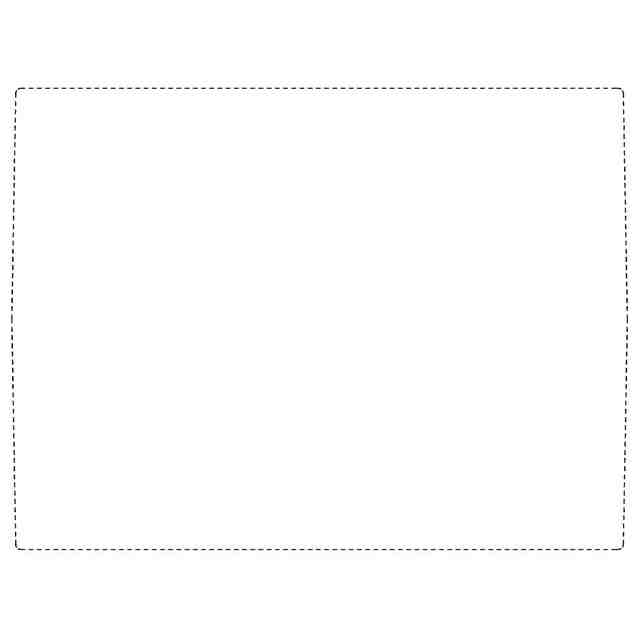

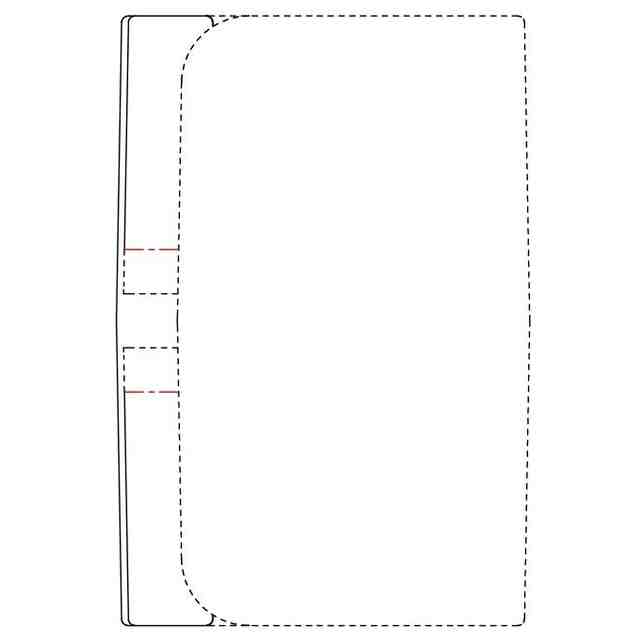

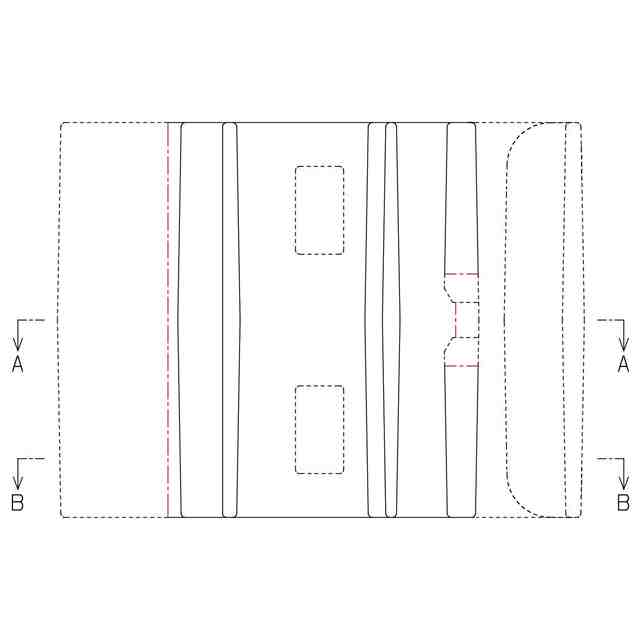

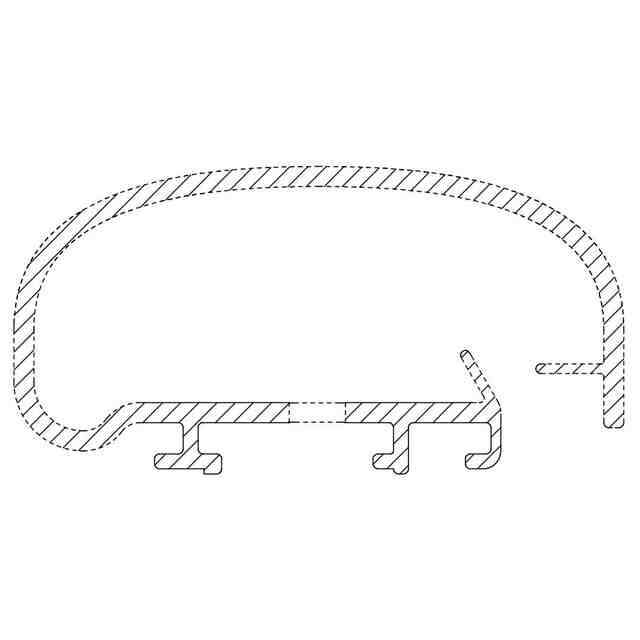

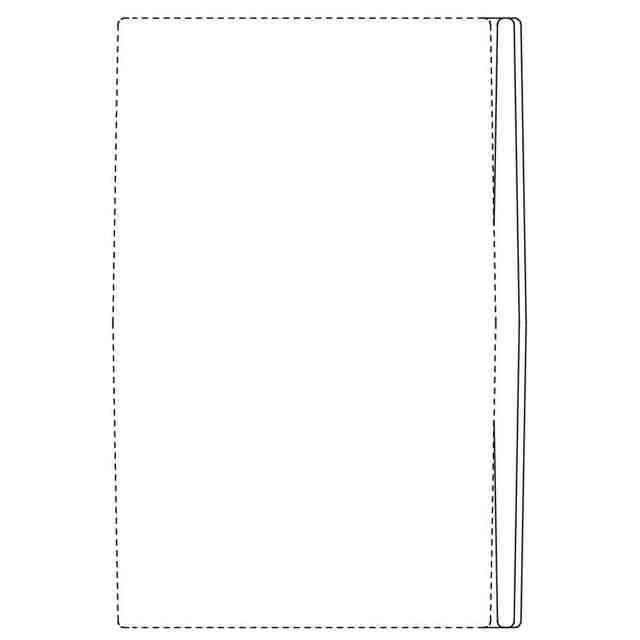

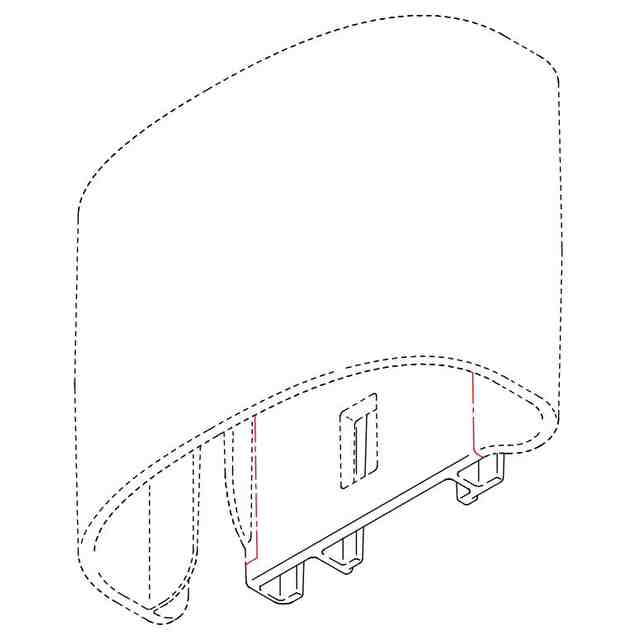

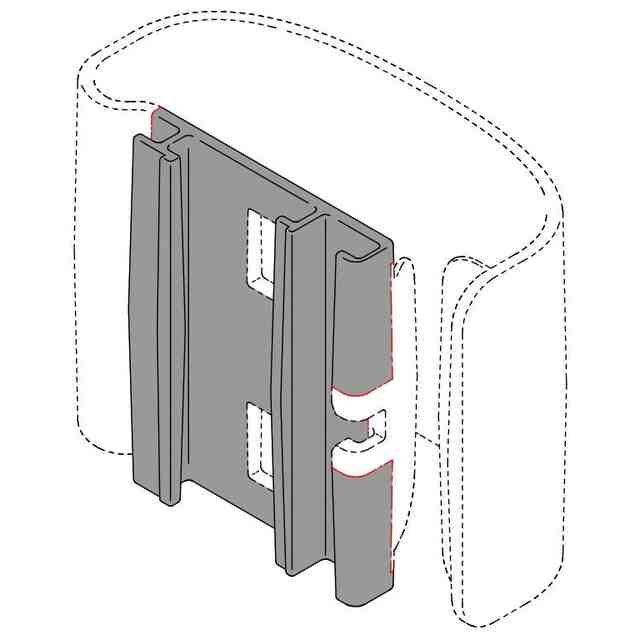

意匠の説明各斜視図に表れる途切れた線は、立体表面の形状を表すためのものである。底面図は、平面図と対称に表れるため、省略する。意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。赤色の一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを表すものである。登録を受けようとする部分を示す参考図1,2において、薄墨を施した部分は、意匠登録を受けようとする部分である。

関連意匠
