意匠に係る物品走行経路表示画像
意匠分類N3-10W()
出願番号2024017487
出願日2024-08-26
意匠権者株式会社熊谷組
代理人個人

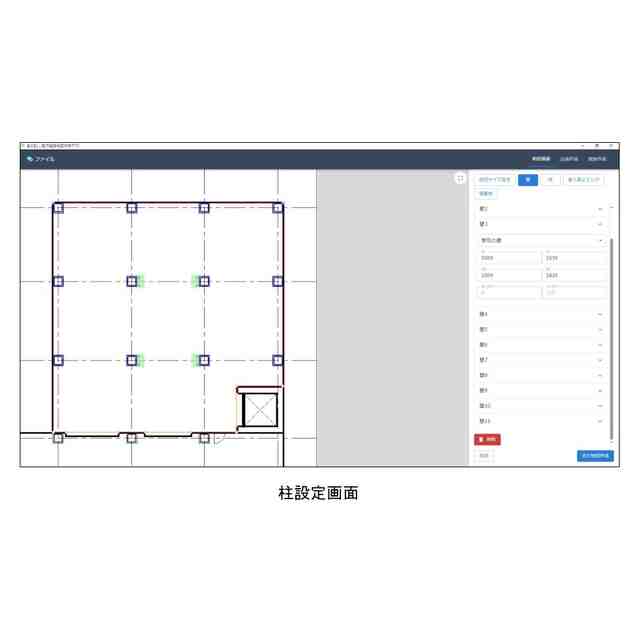

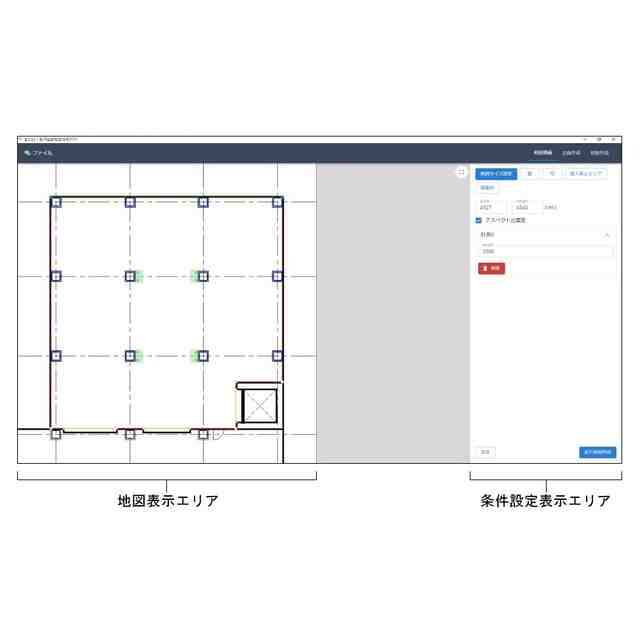

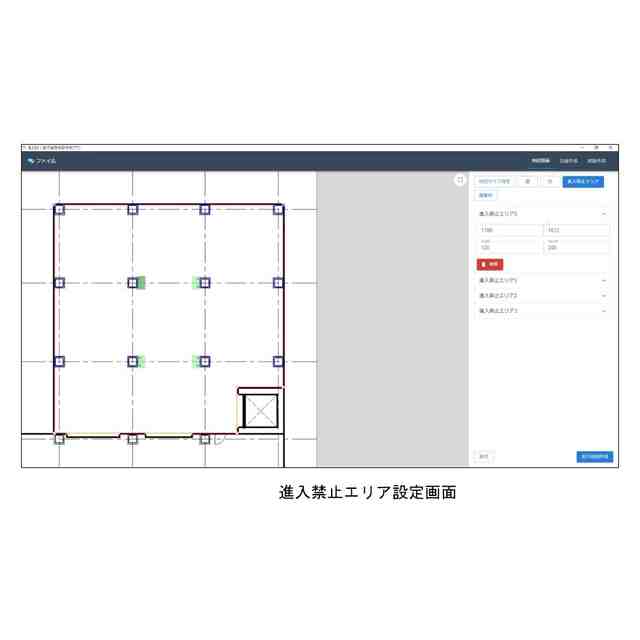

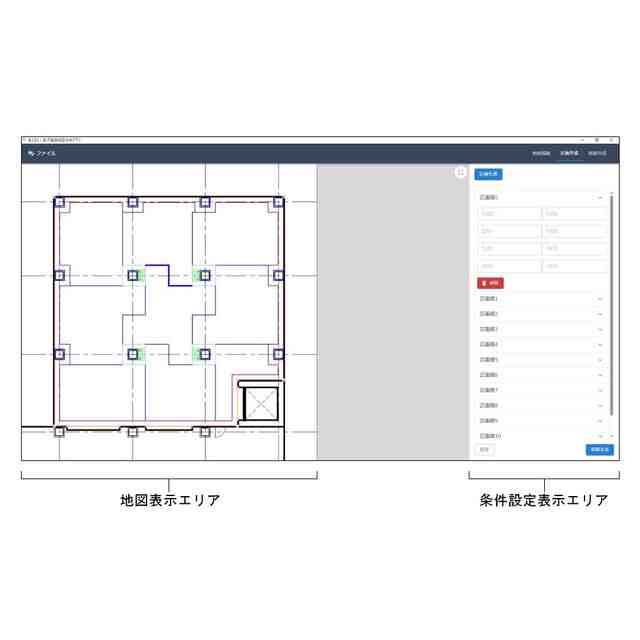

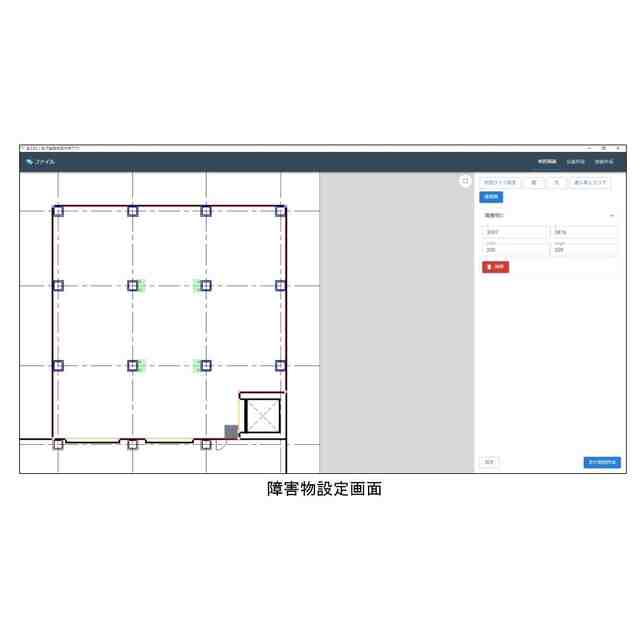

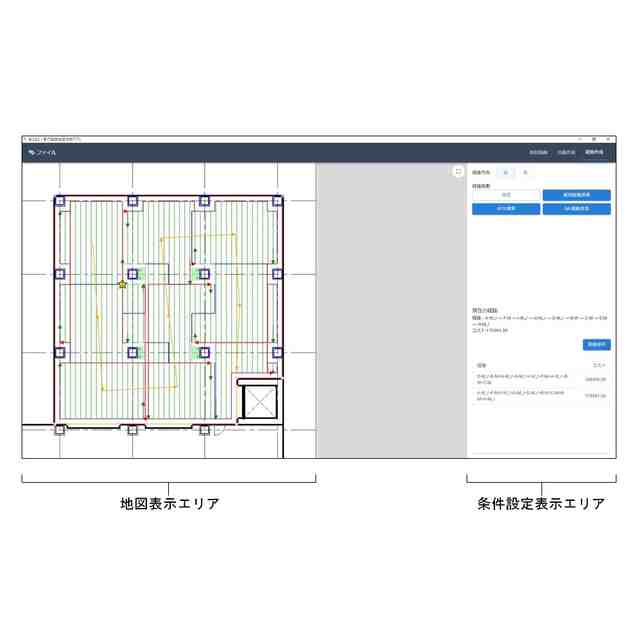

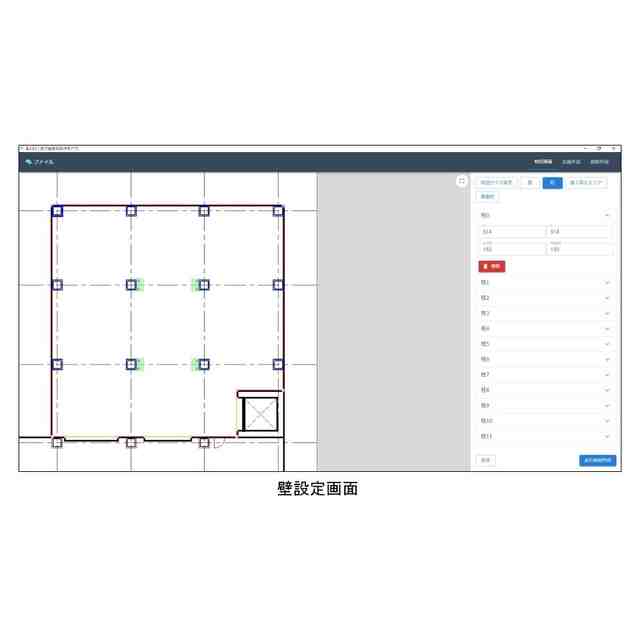

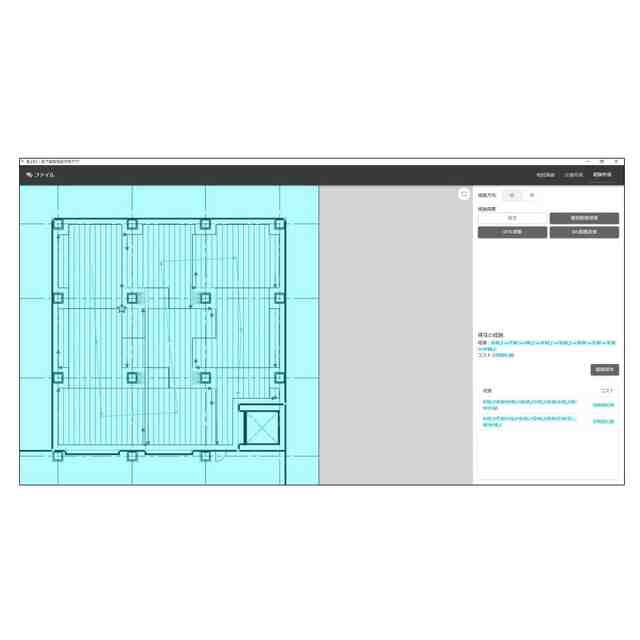

意匠に係る物品の説明本画像は、建造物の床面を自走,撮像可能な床面撮影装置の走行経路を表示するための画像である。画像図に示すように、本画像は、床面撮影装置の走行対象となる建造物の平面図が表示される地図表示エリアと、平面図のサイズや壁や柱の位置や寸法、或いは、進入禁止区画や障害物の範囲や大きさ等の条件を設定可能な各種のボタン(「地図サイズ設定」,「壁」,「柱」,「進入禁止エリア」,「障害物」)が配置された条件設定,表示エリアとに区画される。これらの条件を設定した後、右上部に配置された「区画作成」のボタンをクリック又はタップすると、地図表示エリアには、平面図を所定範囲に区画した区画生成画像が新たに生成,表示され、条件設定,表示エリアには、区画ごとの寸法(XY寸法)を設定,表示可能なタブ等が複数配置される(変化した状態を示す画像1)。さらに、当該区画生成画像が表示された状態で右上部に配置された「経路作成」のボタンをクリック又はタップすると、撮影装置が走行するのに効率的な経路が生成され、地図表示エリアに表示された区画生成画像上にその経路が描画される。また、条件設定,表示エリアには、経路を探索,修正等するための各種のボタン(「設定」,「最短経路探索」,「DFS:探索」,「SA:経路改良」)が配置され、下部に現在の経路に関するパラメータやコスト等に関する情報が表示される(変化した状態を示す画像図2)。

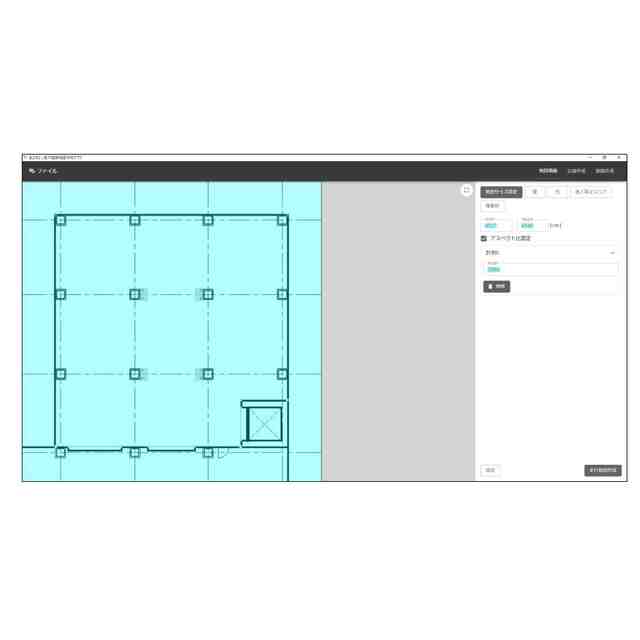

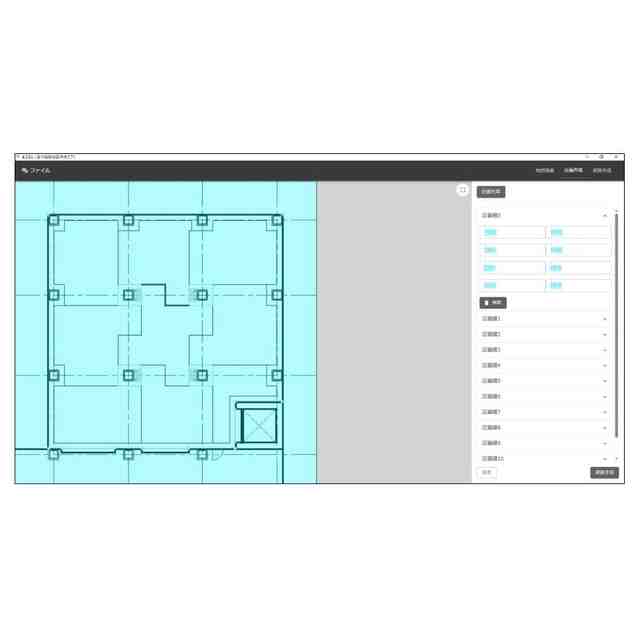

意匠の説明画像図、変化した状態を示す画像図1、変化した状態を示す画像図2において水色に着色した部分以外の部分が意匠登録を受けようとする部分である。
