意匠ウォッチ

発行日2025-04-15
公報種別意匠公報(S)
登録番号1796151
登録日2025-04-07
意匠に係る物品ごみ集積庫
意匠分類L3-101(組立て家屋、屋外装備品等)
出願番号2024022527
出願日2024-10-30
意匠権者福助工業株式会社
代理人個人,個人,個人
意匠に係る物品の説明本物品は、ごみ袋を一時的に保管しておくごみ集積庫である。正面側に片開き引戸である外ドアが設けられ、この外ドアを開けて内部にごみ袋が投入される。また、本物品のごみ集積庫は、ごみ集積庫内のごみ袋が外側に落下するのを防止するための内ドアを備えている。内ドアは、外ドアよりも内側に設けられて、外ドアが開いた状態で、ごみ集積庫本体の正面壁部の裏側に引っ込んだ第1状態から、外ドアが開くことにより現れる開口を部分的に塞ぐ第2状態へと、正面図で見て左側に引き出し可能に設けられる。第1状態では、内ドアの、引き出し方向における先端側が前記開口に露出している。内ドアが引き出された第2状態のまま、外ドアを開閉可能であるし、ごみ集積庫内へのごみ袋の投入が可能である。ごみ集積庫内のごみ袋が多い時に内ドアを引き出すことで、ごみ袋が外側に落下するのが防止される。

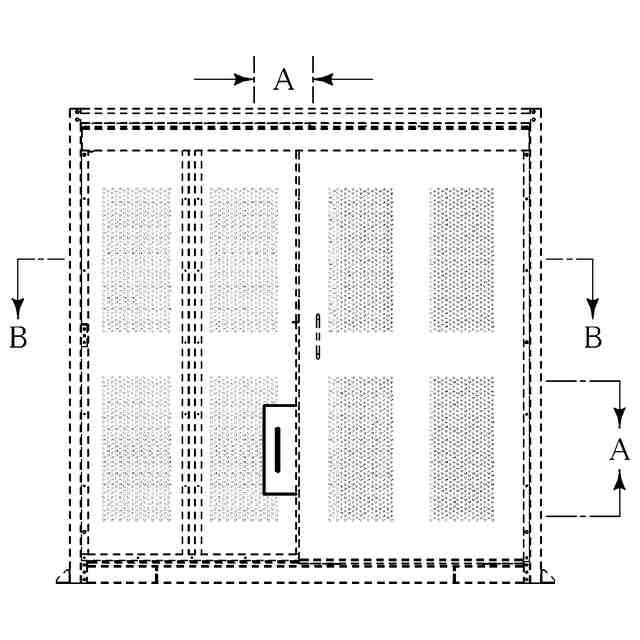

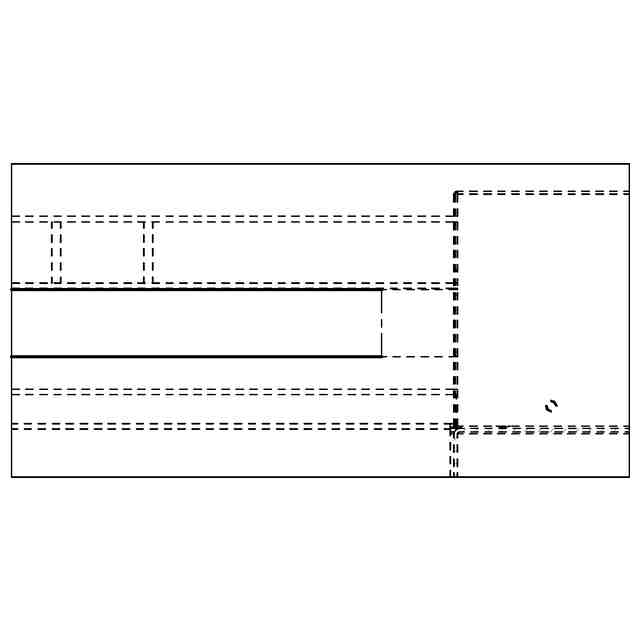

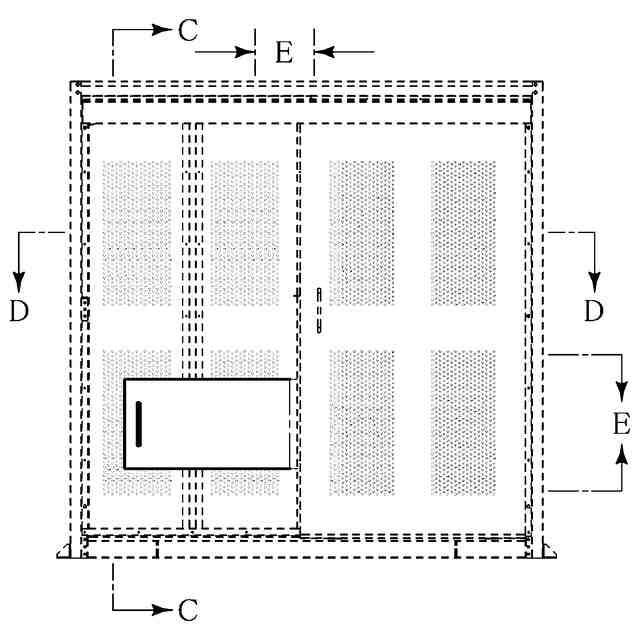

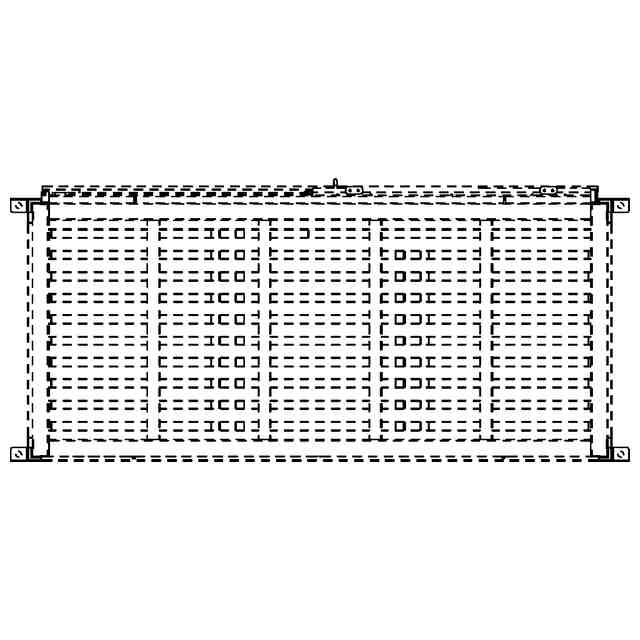

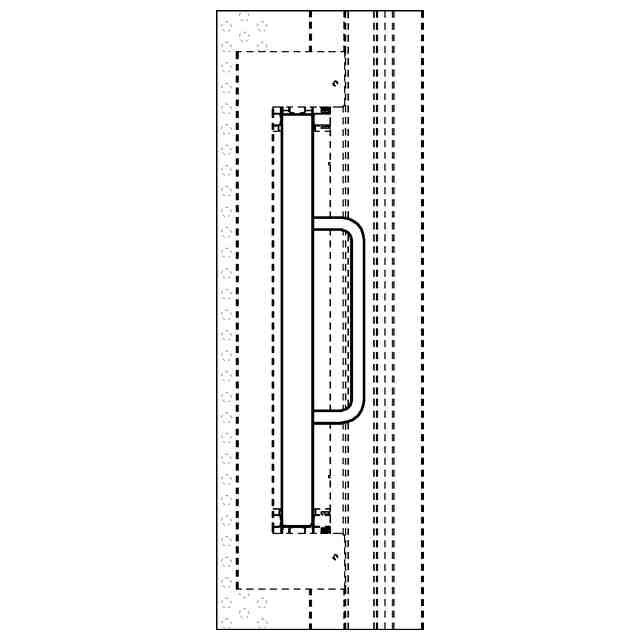

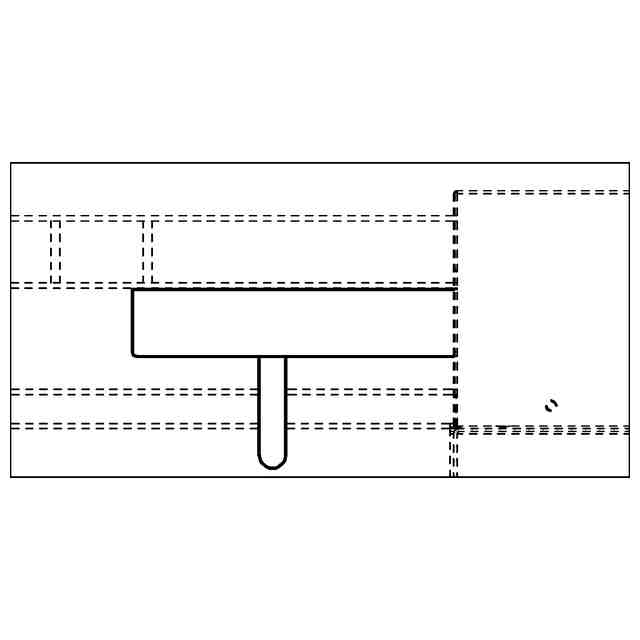

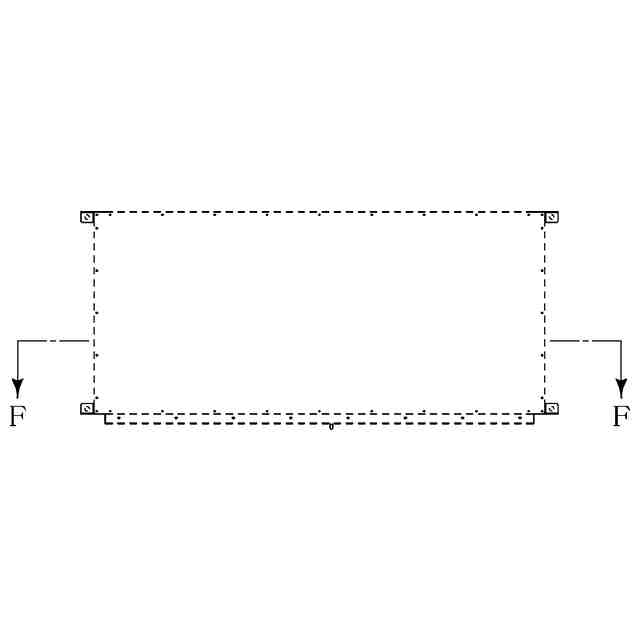

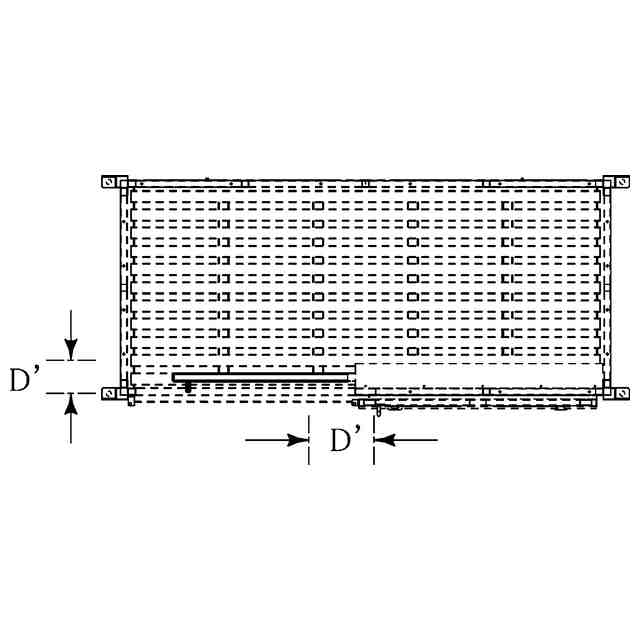

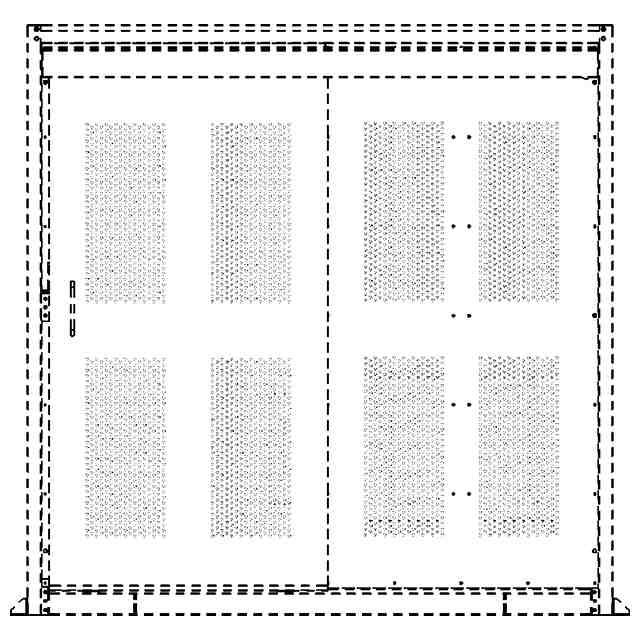

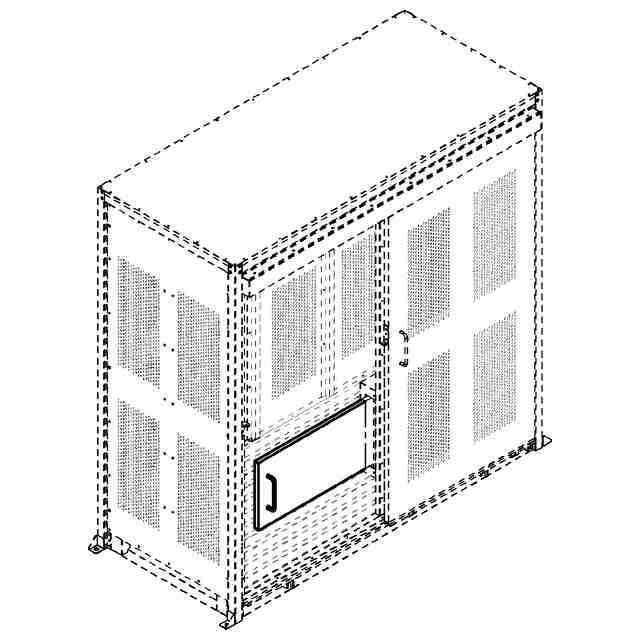

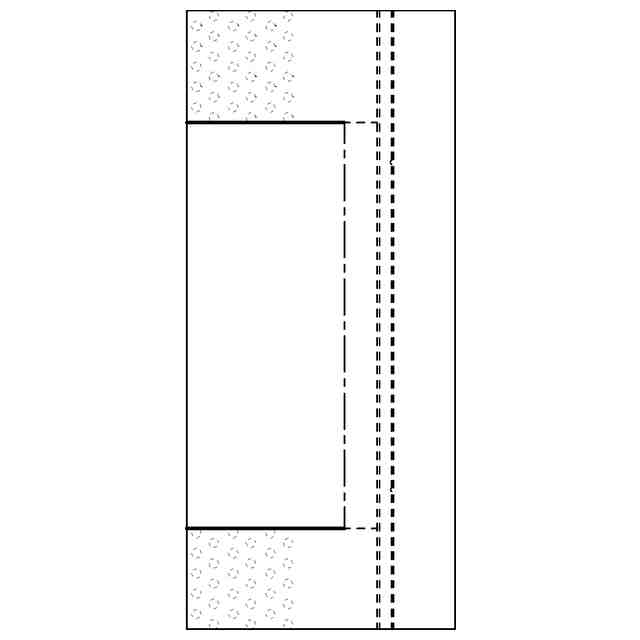

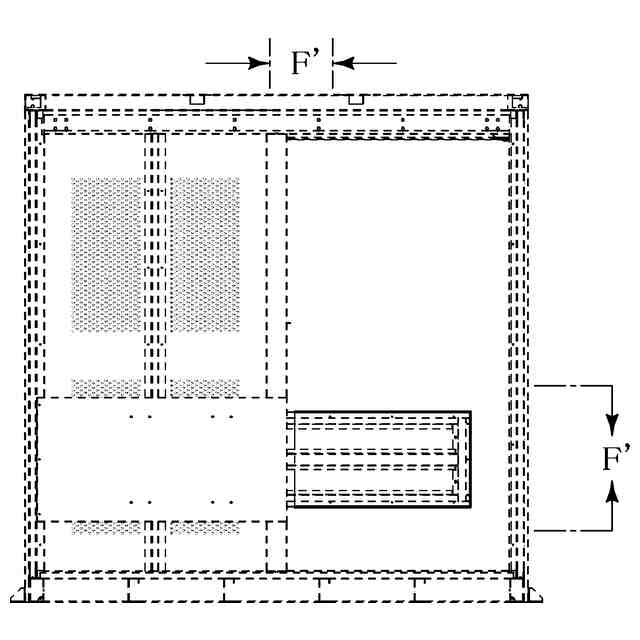

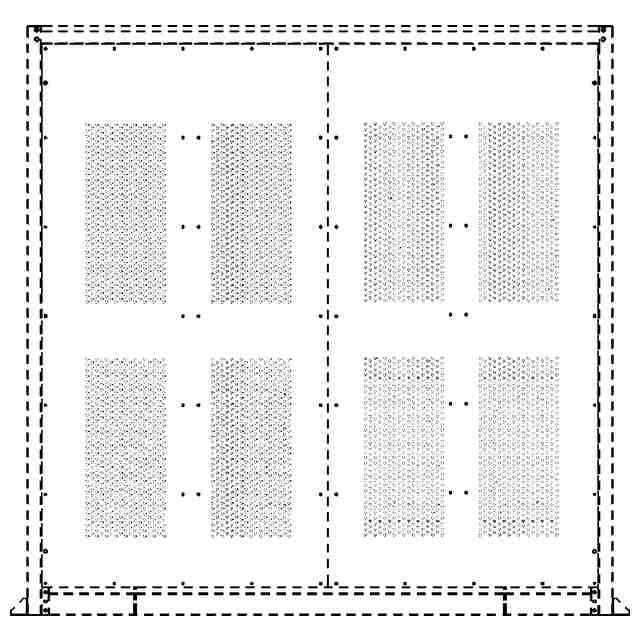

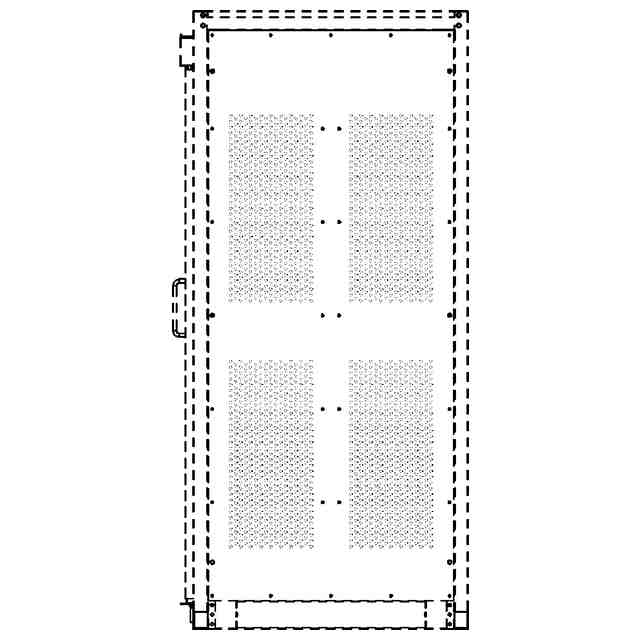

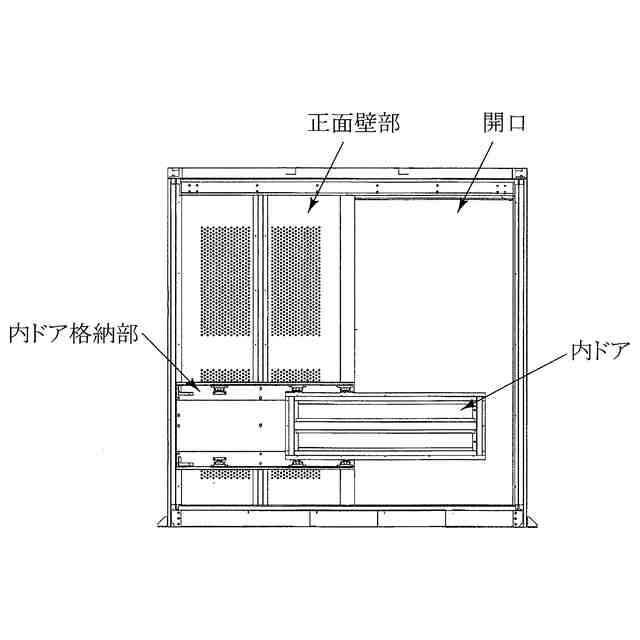

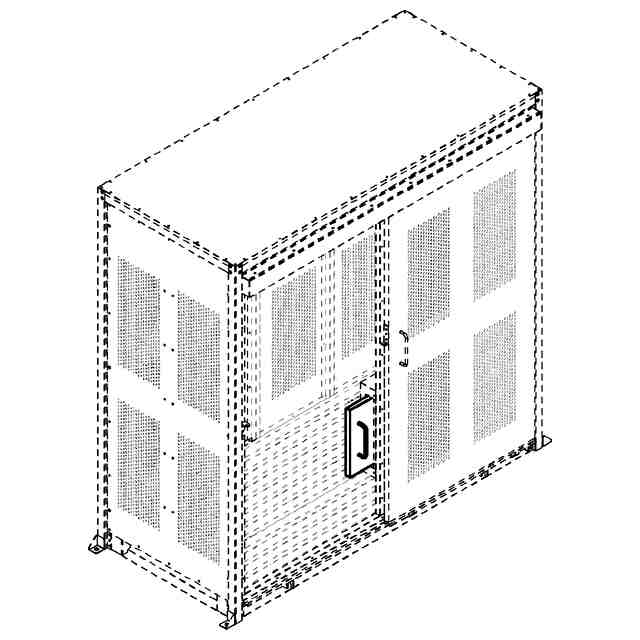

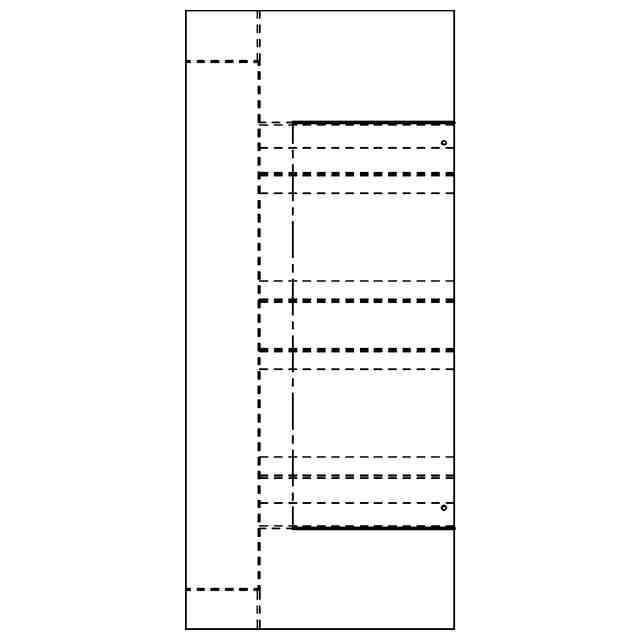

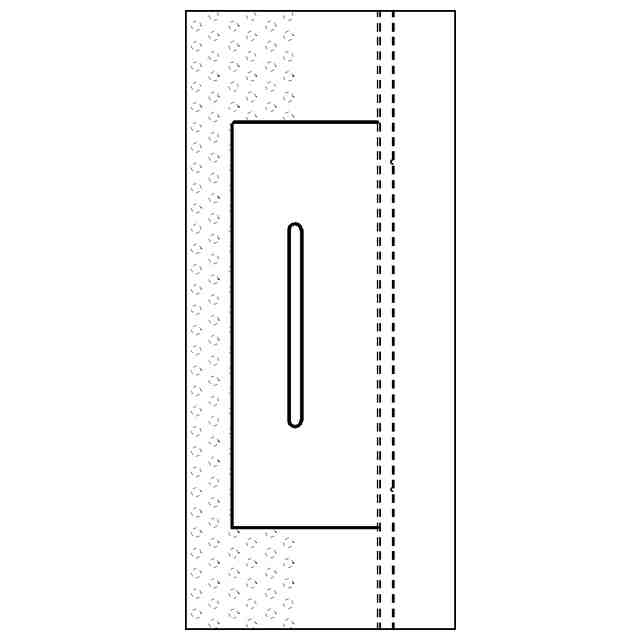

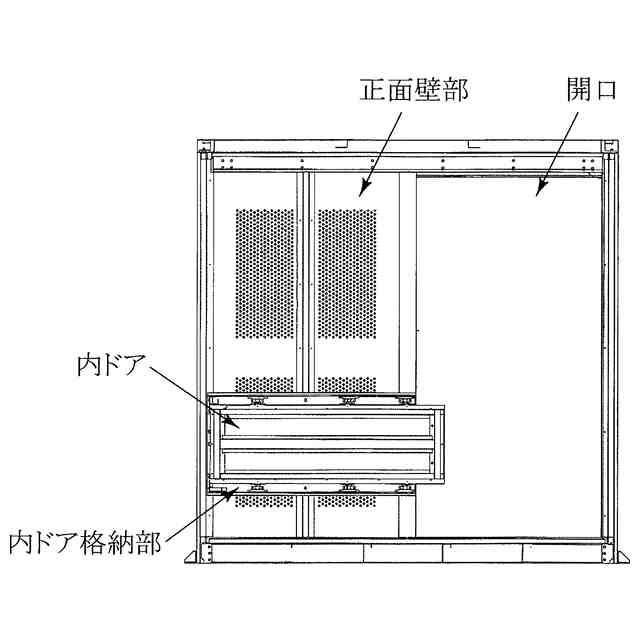

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。B-B断面図、C-C断面図、D-D断面図、及びF-F断面図を含めて意匠登録を受けようとする部分を特定している。内ドアが引き出された状態の斜視図、内ドアが引き出された状態の正面図、D’-D’部分拡大図、E-E部分拡大図、F-F断面図、及びF’-F’部分拡大図において、一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。斜視図、正面図、背面図、右側面図、底面図は、外ドアが開いた状態、かつ、内ドアが引っ込んだ状態(第1状態)を示している。内ドアが引き出された状態の斜視図、内ドアが引き出された状態の正面図、及び内ドアが引き出された状態の平面図は、外ドアが開いた状態、かつ、内ドアが引き出された状態(第2状態)を示している。この意匠は動的意匠に係るものであって、外ドアが開いた状態で、内ドアが、前記第1状態(斜視図、正面図、B-B断面図に示す状態)から前記第2状態(内ドアが引き出された状態の斜視図、内ドアが引き出された状態の正面図、D-D断面図、F-F断面図に示す状態)へと動作可能となっている。左側面図は、右側面図と対称であるため省略する。内ドアが引っ込んだ状態の本物品(ごみ集積庫)の平面図は、内ドアが引き出された状態の平面図と同じであるため、省略する。各部の名称を示す参考図2は、外ドアが開き、内ドアが引っ込んだ状態における、内ドア格納部の内部が表れ、かつ、内ドアを裏側から見るように切断した縦断面図である。各部の名称を示す参考図3は、外ドアが開き、内ドアが引き出された状態における、内ドア格納部の内部が表れ、かつ、内ドアを裏側から見るように切断した縦断面図である。

関連意匠
