発行日2025-04-15
公報種別意匠公報(S)
登録番号1796101
登録日2025-04-07
意匠に係る物品杭打機の情報表示用画像
意匠分類N3-10W()
出願番号2024014757
出願日2024-07-18
意匠権者日本車輌製造株式会社
代理人個人,個人

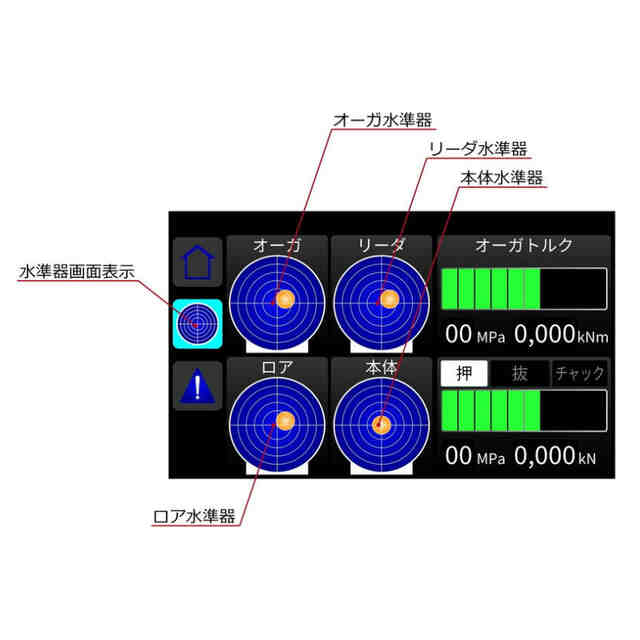

意匠に係る物品の説明本画像は、杭打機のリーダの傾斜状態やエンジンの回転数や燃料残量等の情報を表示するための画像であり、杭打機を操作するためのラジコン操作機の画面に表示されるものである。「画像図」(メイン画面)から「変化した状態を示す画像図1」(水準器画面)、「変化した状態を示す画像図2」(エラー画面)に、外部入力操作により選択的に切り替えられる。各画面の左端には、選択された画面に対応するアイコンを水色でハイライト表示する表示領域が配されている。「各部の名称を示す参考図1」に示されるように、メイン画面では、左側にタコメーターを表示する領域や、燃料、冷却水温度、作動油温度を表示する領域が、中央部にオーガやリーダ、本体の傾斜水準を表示する領域が、オーガトルク、押込力等を表示する領域がそれぞれ配されており、各種センサ等によって得られた情報量に基づいて、数値、レベルゲージ、水平度が変動するようになっている。「各部の名称を示す参考図2」に示されるように、水準器画面では、左側に、オーガ、リーダ、ロア、本体の傾斜水準を示す領域が、右側にオーガトルク、押込力等を表示する領域がそれぞれ配されている。各種センサ等によって得られた情報量に基づいて、数値、レベルゲージ、水平度が変動するようになっている。「各部の名称を示す参考図3」に示されるように、エラー画面では、各項目のエラー状態がアイコン(内部にピクトグラム等が付されている)として上下左右に整列して配され、センサによって各項目が設定閾値を超えた場合(異常値となった場合)に、その項目に対応するアイコンが赤(警告色)でハイライト表示する(変化した状態を示す画像図2では全項目がエラー状態を示している。)。
