発行日2025-04-14
公報種別意匠公報(S)
登録番号1795990
登録日2025-04-04
意匠に係る物品フェンス
意匠分類L3-5300(組立て家屋、屋外装備品等)
出願番号2024015797
出願日2024-07-30
意匠権者株式会社アルテック
代理人弁理士法人山田特許事務所
意匠に係る物品の説明本物品はフェンスである。本物品は、上下方向に延び左右方向に間隔をあけて平行に配置される支柱と、左右方向に延び各支柱の上部を繋ぐ笠木と、隣り合う2本の支柱に取り付けられるパネルと、支柱にパネルを固定するパネル受け金具とにより構成される。本物品は4本以上の支柱と3枚以上のパネルを備えてもよい。参考図に示す如くパネルの枚数を変更しても良く、参考例では3枚～5枚のパネルを示している。

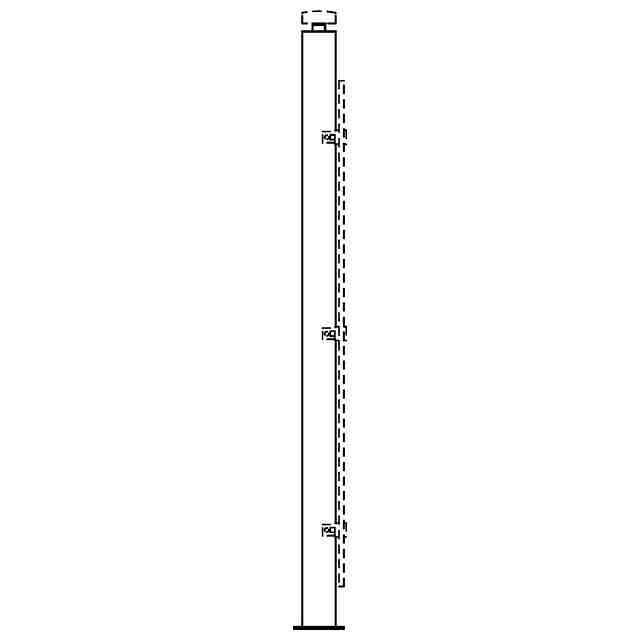

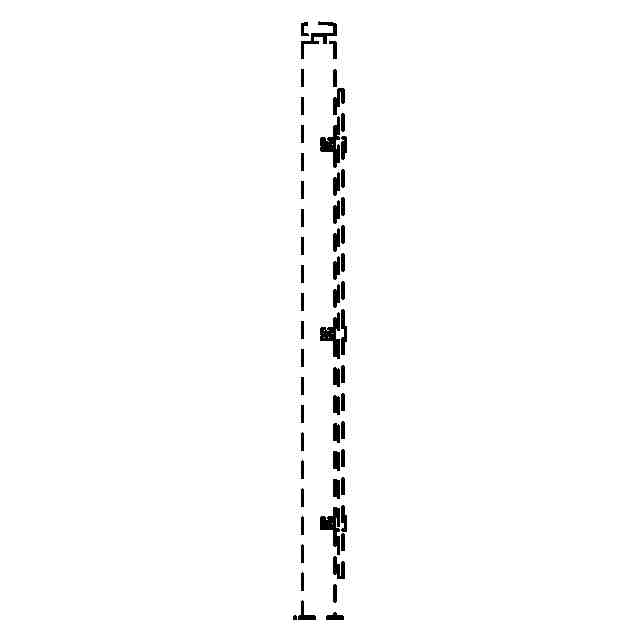

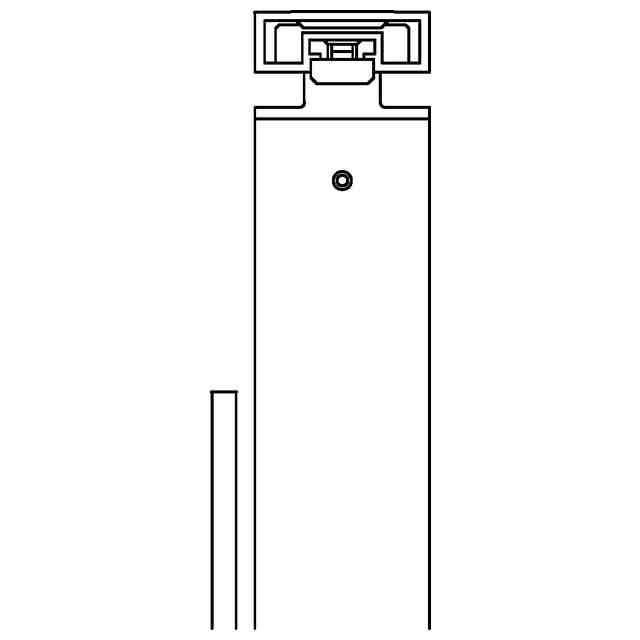

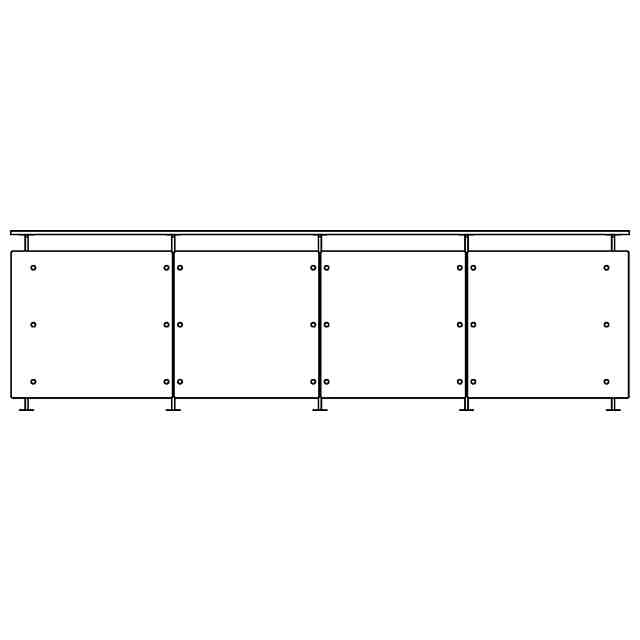

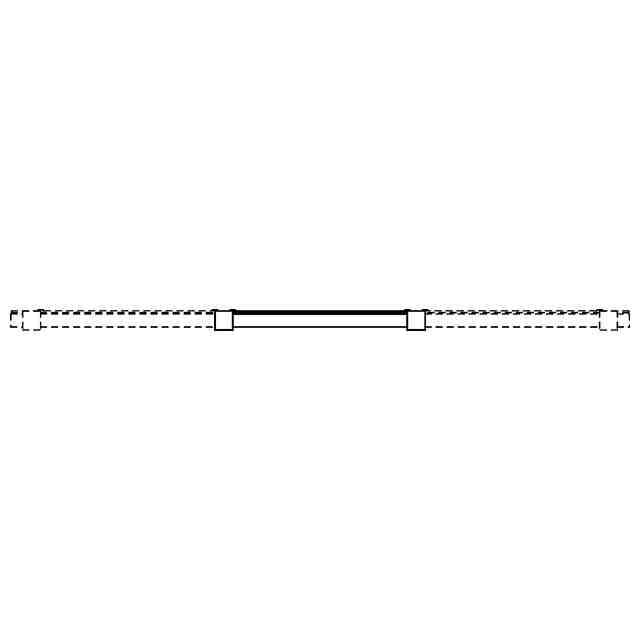

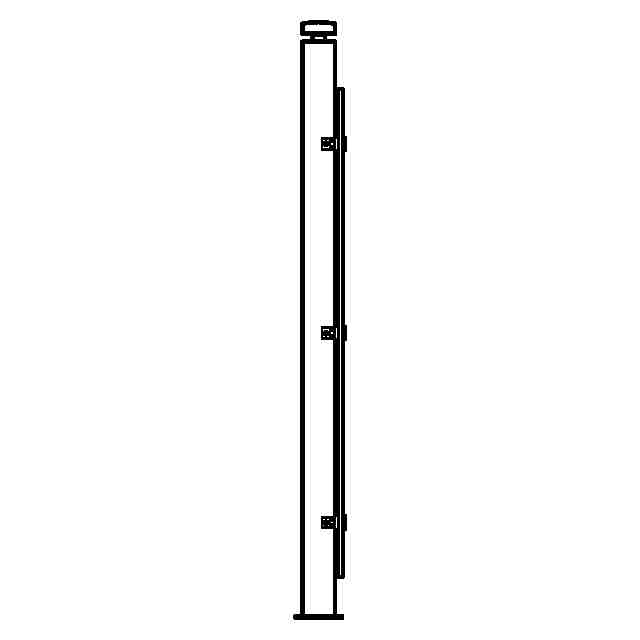

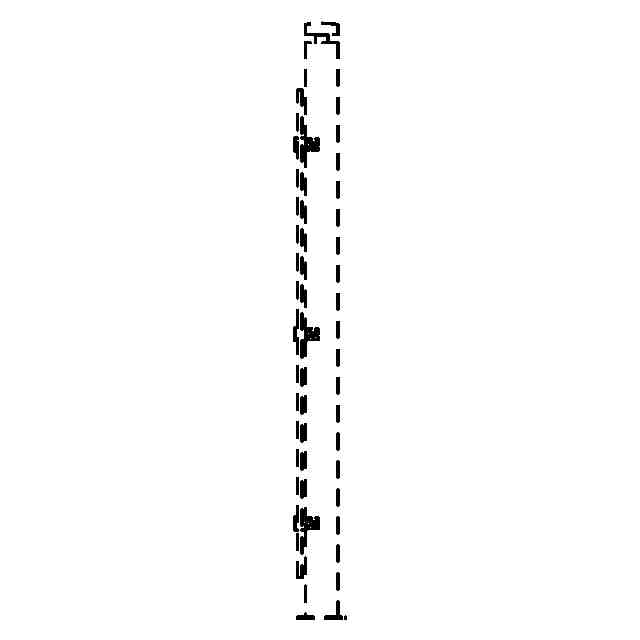

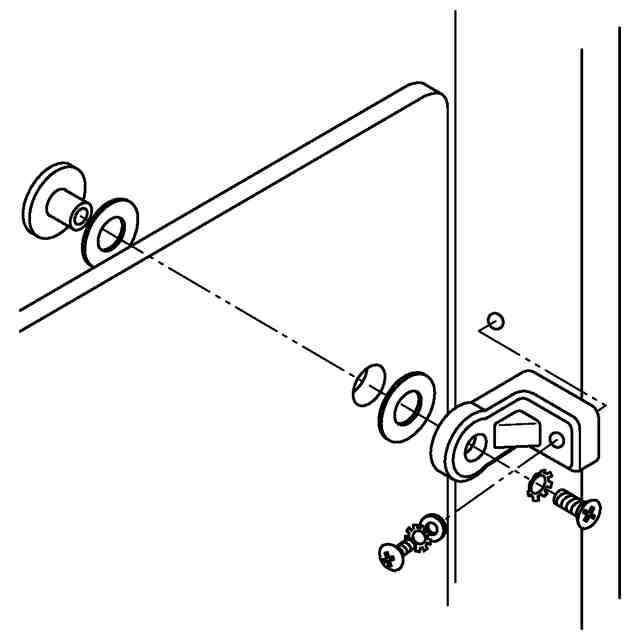

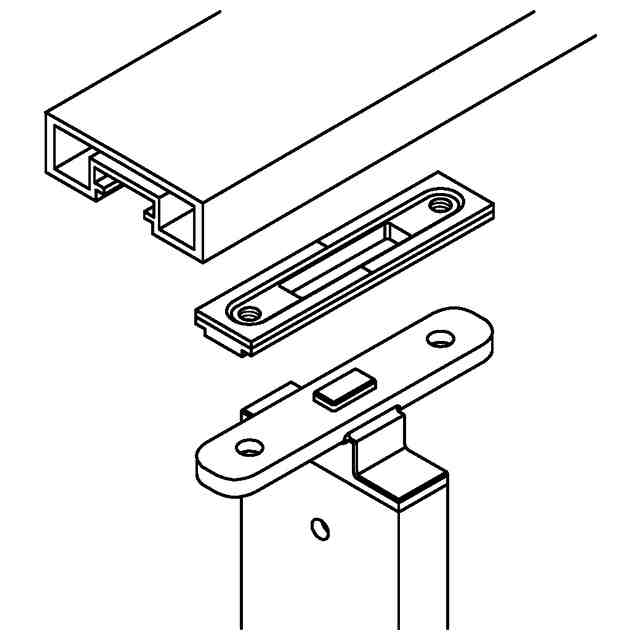

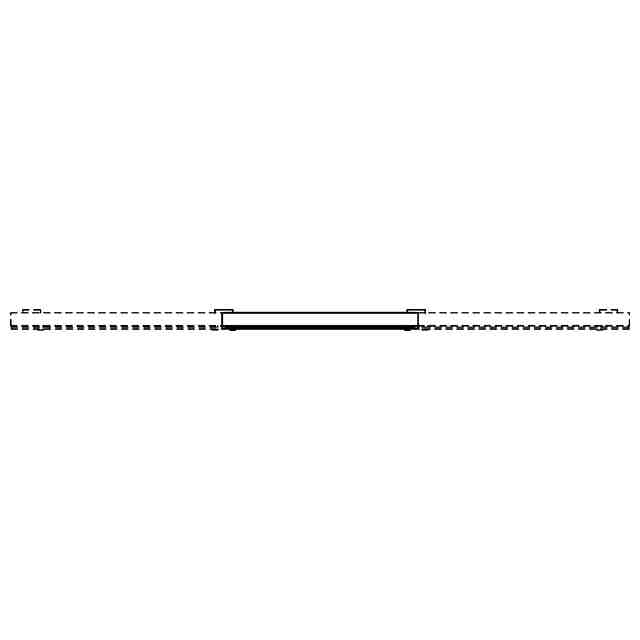

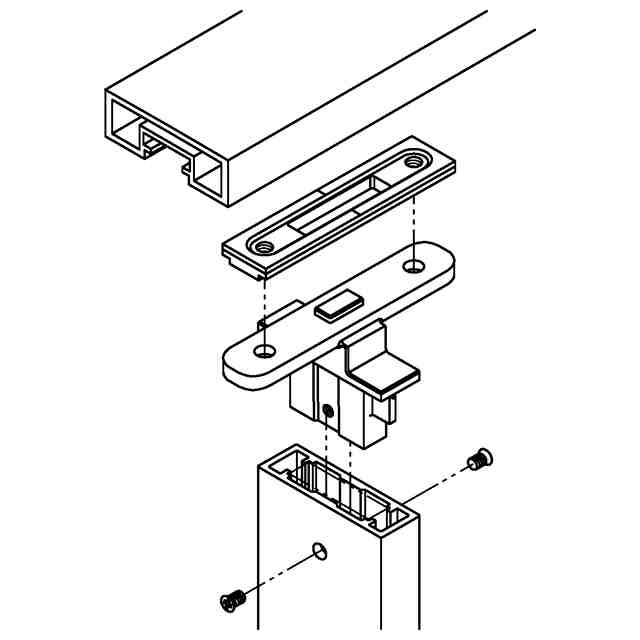

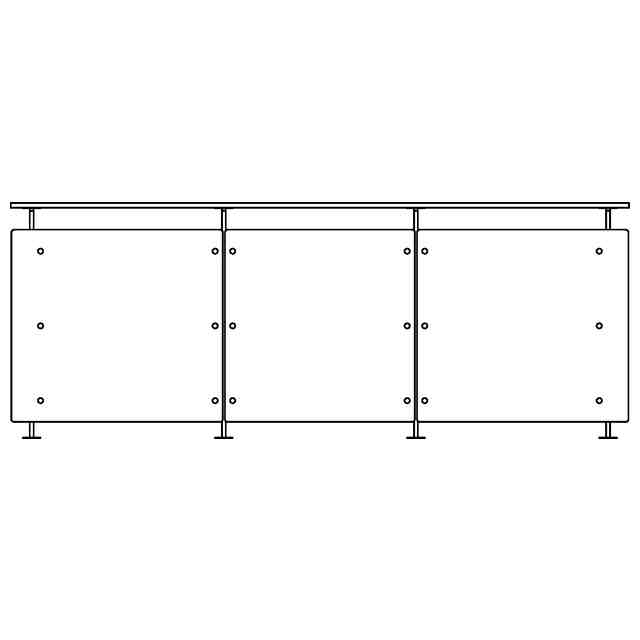

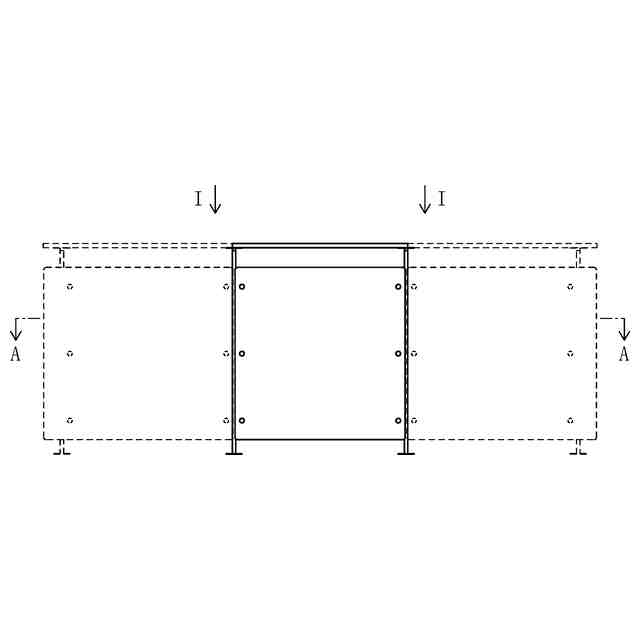

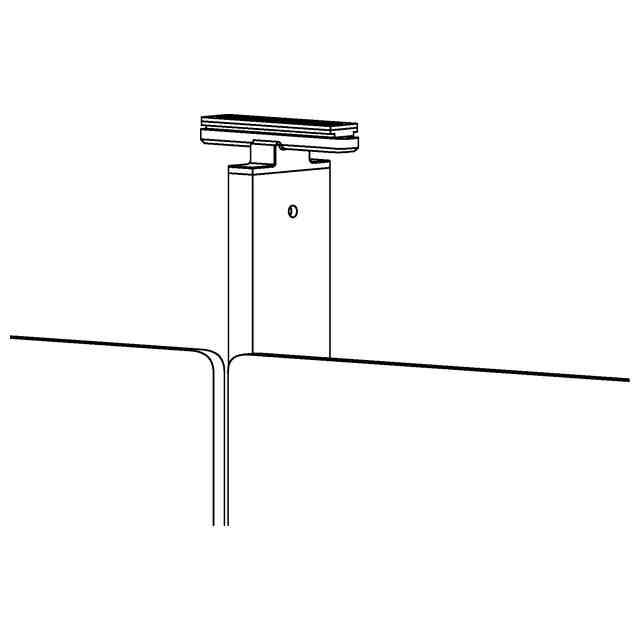

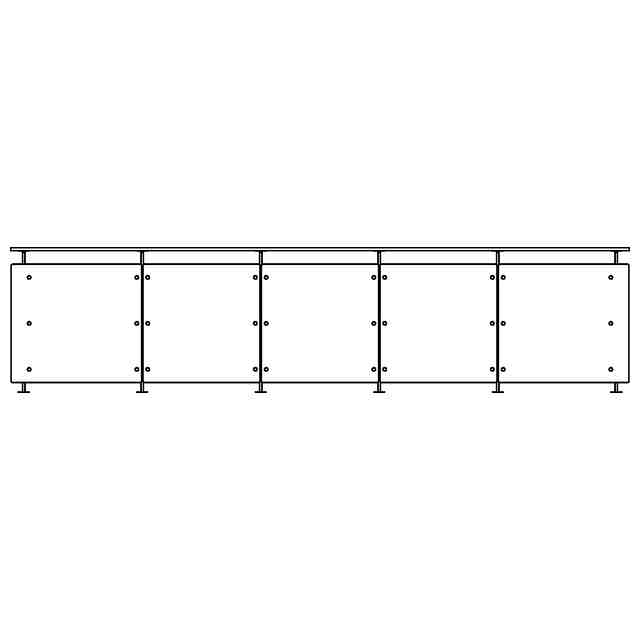

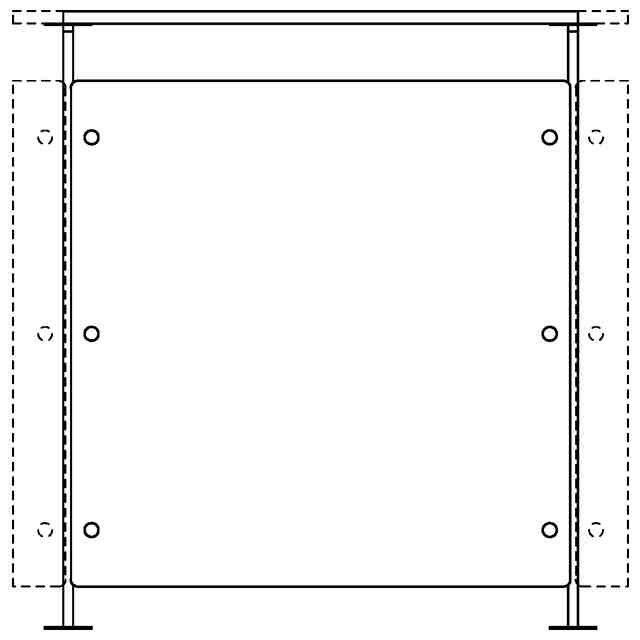

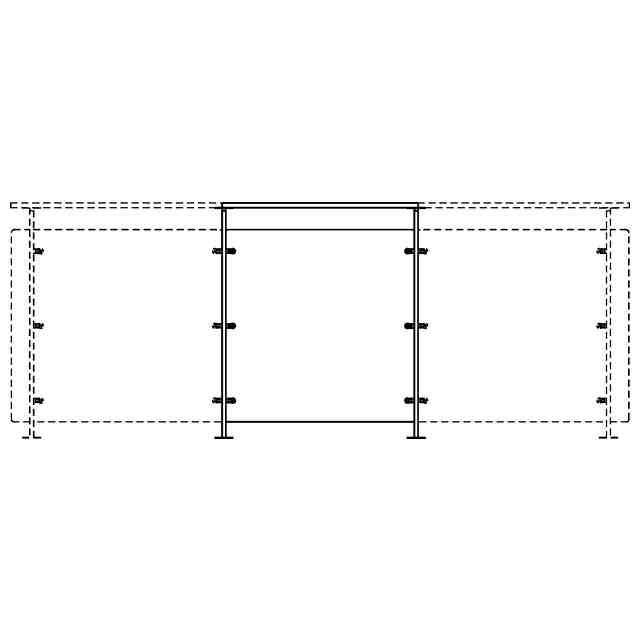

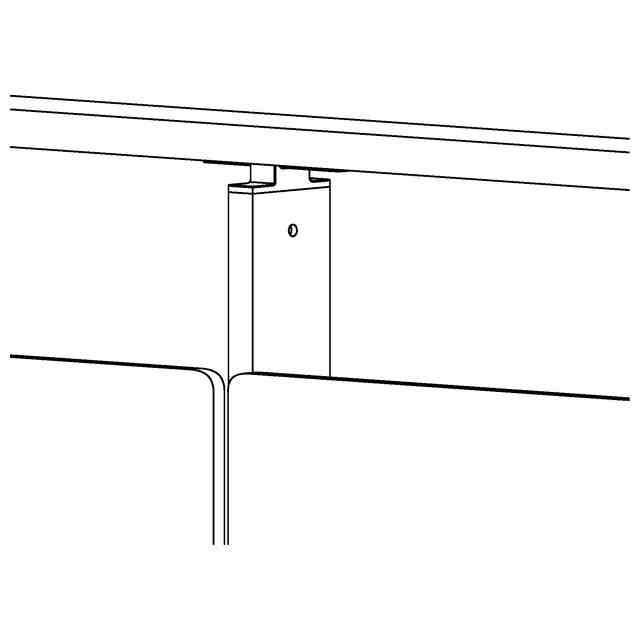

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。「I-I部分の拡大正面図」「I-I部分の拡大左側図面」「I-I部分の拡大右側図面」「A-A断面図」を含めて意匠登録を受けようとする部分を特定している。本物品のパネルは透光性材質である。「パネルと支柱の接続部の参考図」「笠木と支柱の接続部の第一参考図」「笠木と支柱の接続部の第二参考図」「第一参考拡大図」「第二参考拡大図」「第三参考拡大図」「パネルが3枚の場合の参考正面図」「パネルが3枚の場合の参考背面図」「参考左側面図」「パネルが4枚の場合の参考正面図」「パネルが5枚の場合の参考正面図」はいずれも参考図であり、「第二参考拡大図」は支柱及び接続部から笠木を除いた状態を示す参考拡大図である。

関連意匠
