意匠ウォッチ

発行日2025-03-27
公報種別意匠公報(S)
登録番号1794476
登録日2025-03-18
意匠に係る物品包装用緩衝具
意匠分類F4-921(包装紙、包装用容器等)
出願番号2024022731
出願日2024-10-31
意匠権者扶桑薬品工業株式会社,FUSO PHARMACEUTICAL INDUSTRIES,LTD.
代理人個人,個人,個人

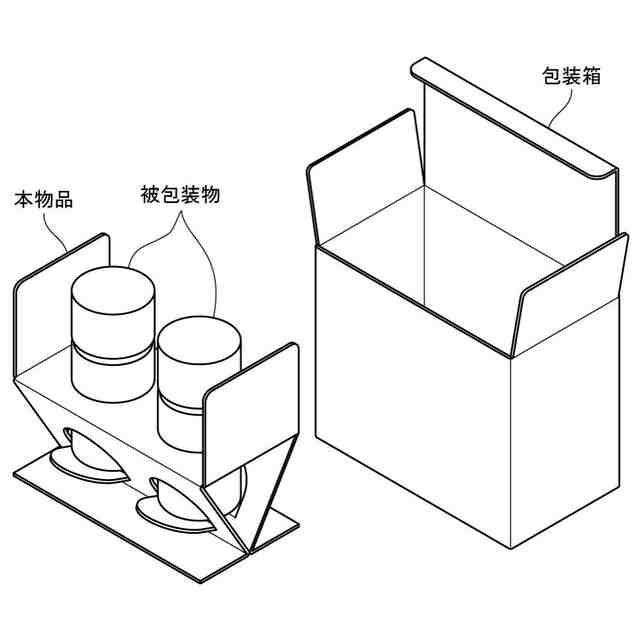

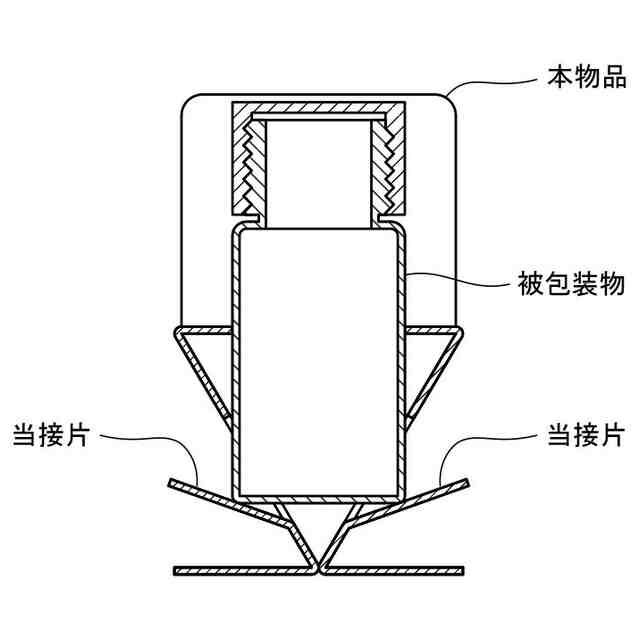

意匠に係る物品の説明本物品は、全体が一枚の厚手の紙等を折り込んで形成され、液体等を内包した被包装物を梱包又は運搬する際に被包装物を保持するとともに外部からの衝撃を緩衝する包装用緩衝具である。「使用状態を示す参考図1」に示すように、天面に設けた孔より被包装物を挿入し、V字状斜面に設けた一対の当接片に当該被包装物の底面を当接させ保持し、「使用状態を示す参考図2」に示すように、これを包装箱に収容して使用する。当接片は、下端の折り線に沿って谷折りされ、弾性を持って外方に傾倒しており、当該当接片の弾性変形により運搬時の衝撃が吸収され、被包装物内の液体中に気泡が生じることを防止することができる。

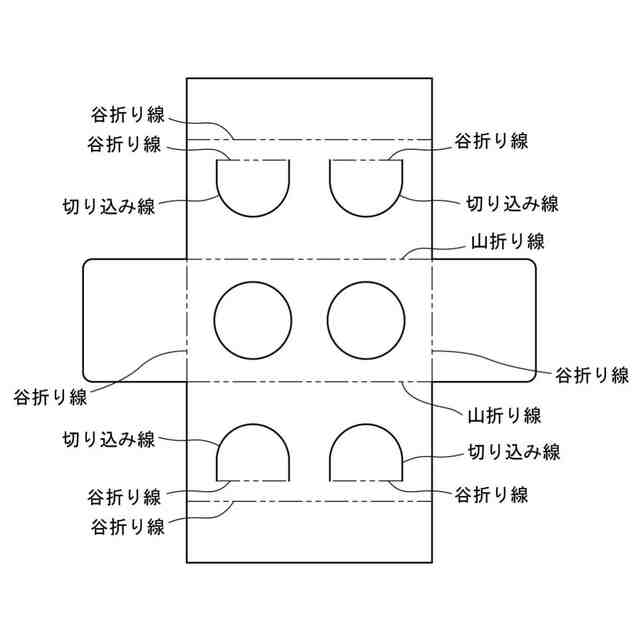

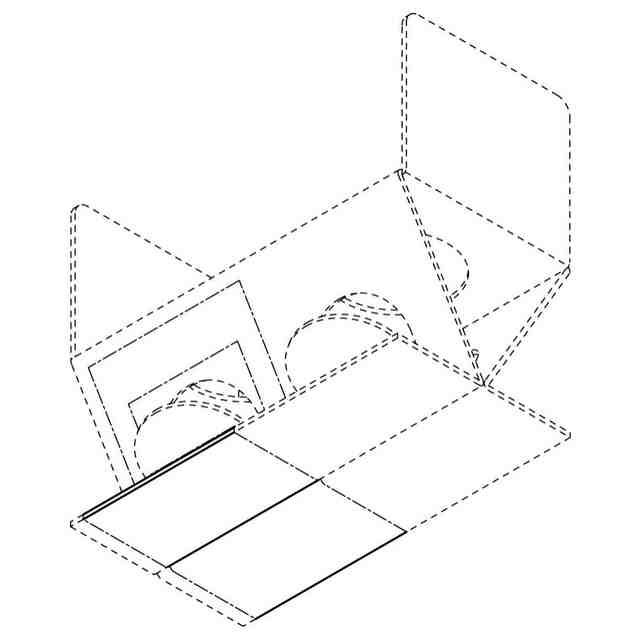

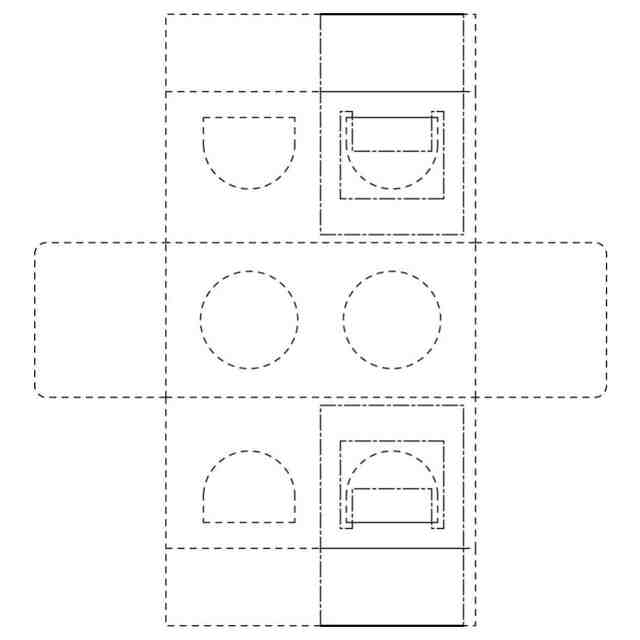

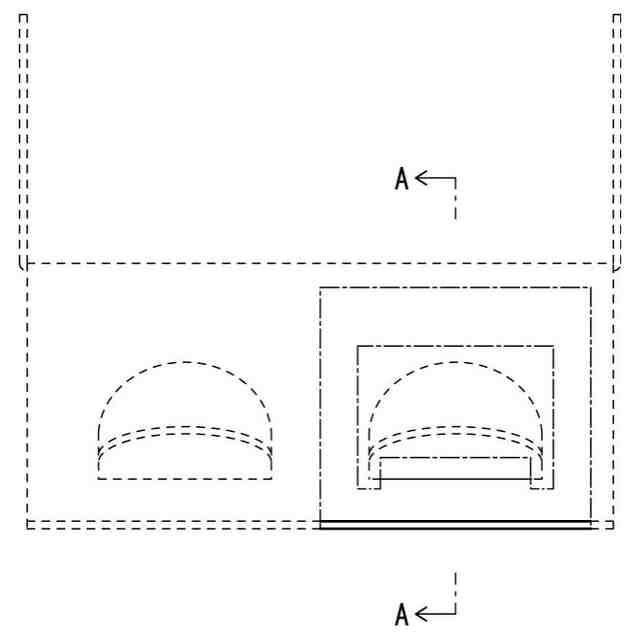

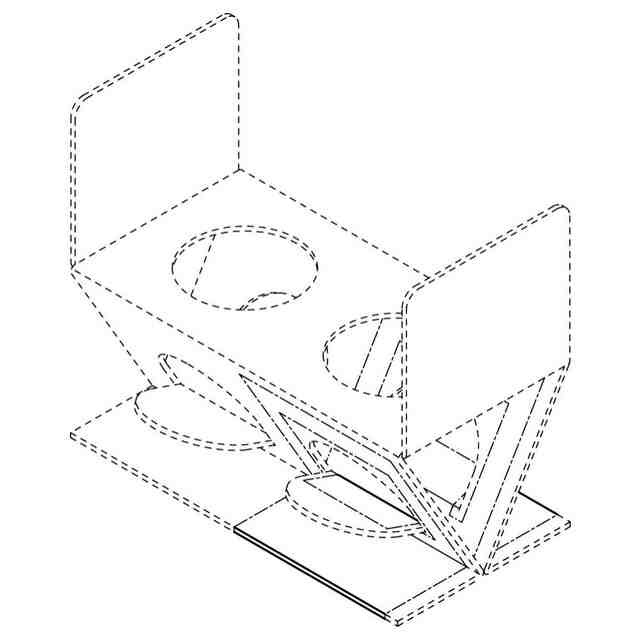

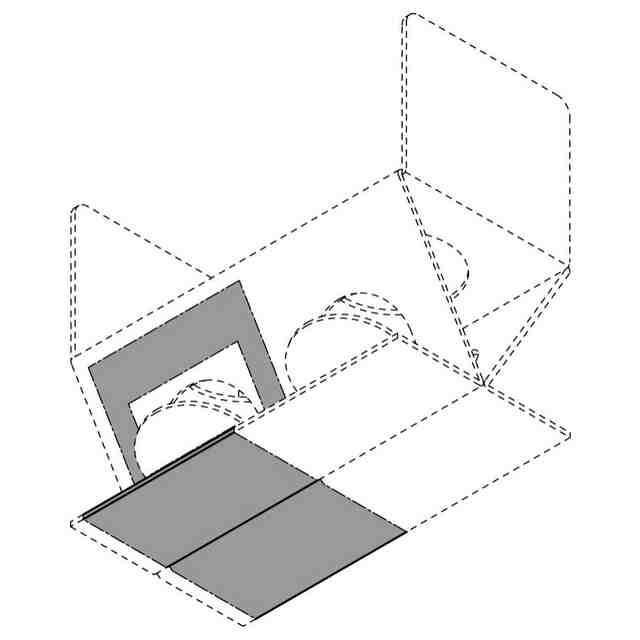

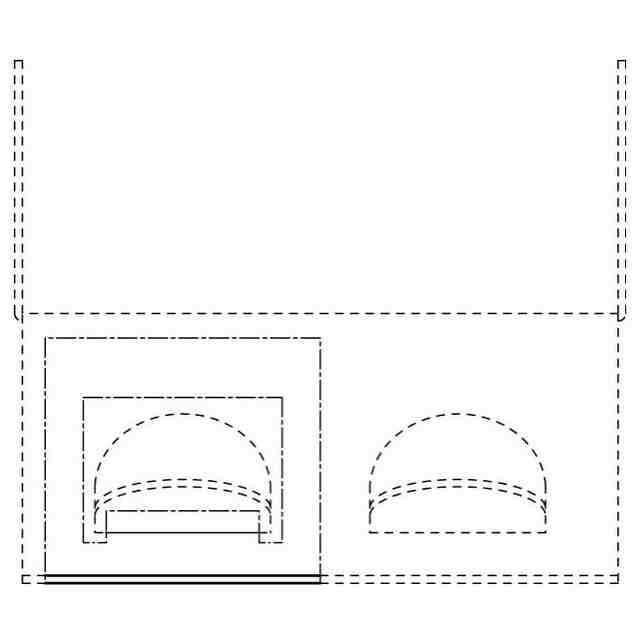

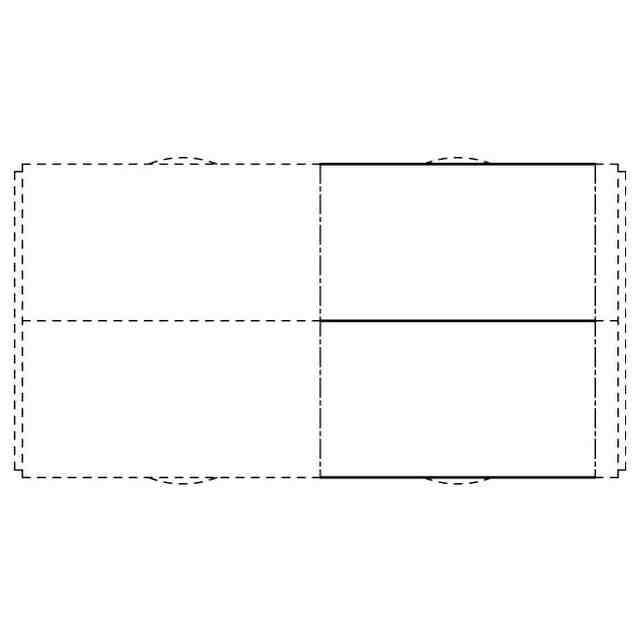

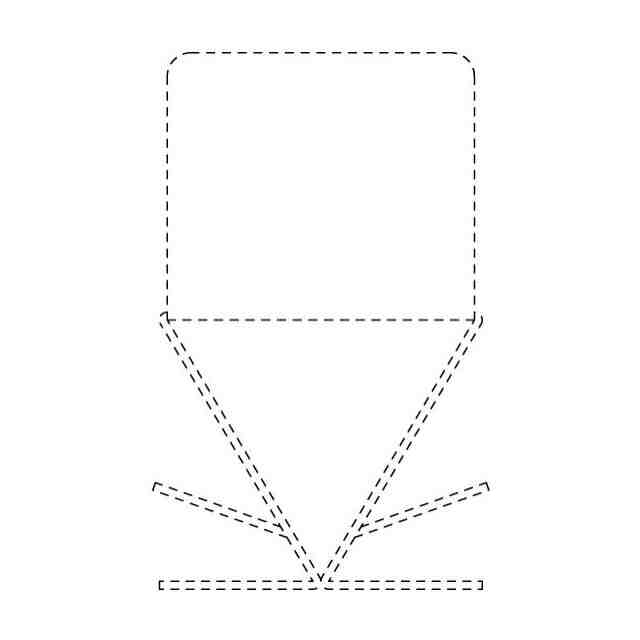

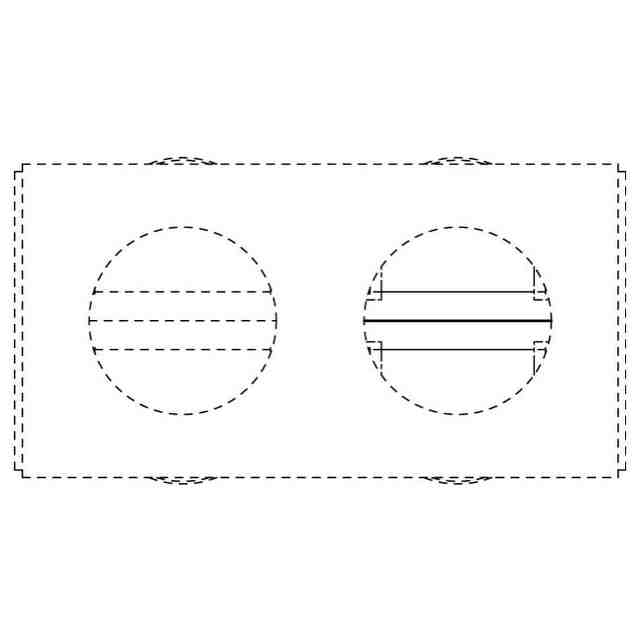

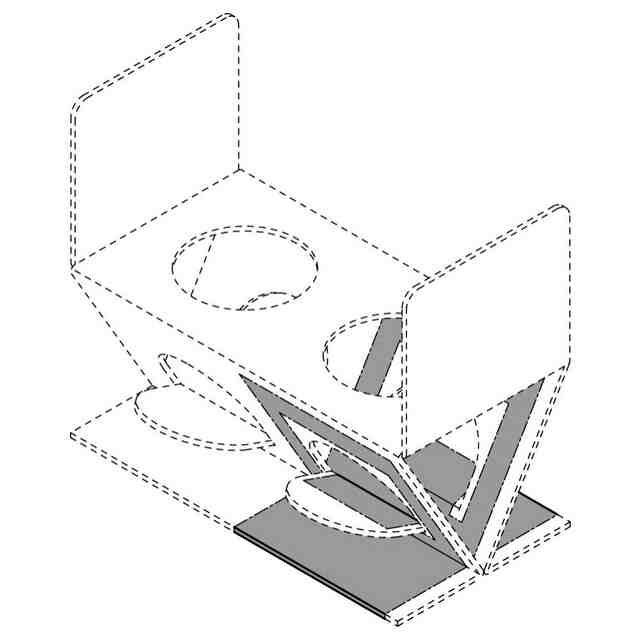

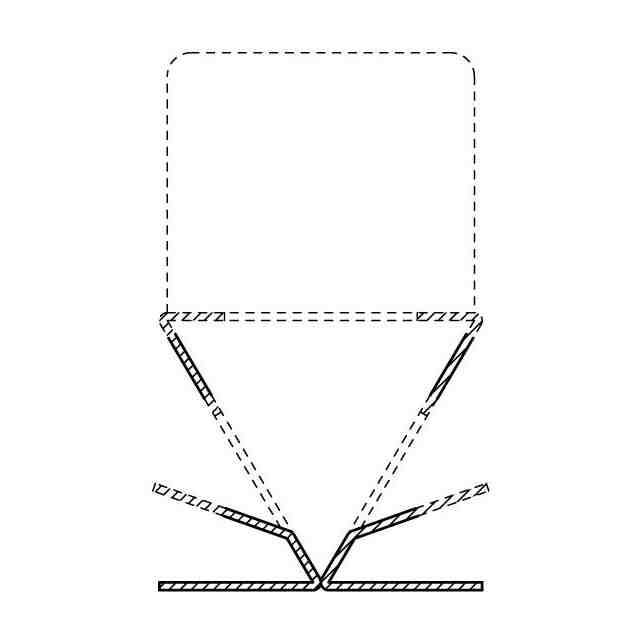

意匠の説明各図において、一点鎖線は、「部分意匠として意匠登録を受けようとする部分」とその他の部分との境界のみを示す線である。一点鎖線を境界として、実線で表した部分が「部分意匠として意匠登録を受けようとする部分」であり、破線で表した部分がその他の部分である。意匠登録を受けようとする部分を示す参考図1及び意匠登録を受けようとする部分を示す参考図2において薄墨を施した部分は意匠登録を受けようとする部分である。右側面図は、左側面図と同一に表れるため省略する。参考展開図において表れる二点鎖線は折り線を示す。

関連意匠
