意匠ウォッチ

発行日2025-03-25
公報種別意匠公報(S)
登録番号1794248
登録日2025-03-14
意匠に係る物品焚火台
意匠分類C6-4430(飲食用具及び調理用器具)
出願番号2024015066
出願日2024-07-22
意匠権者個人
代理人個人

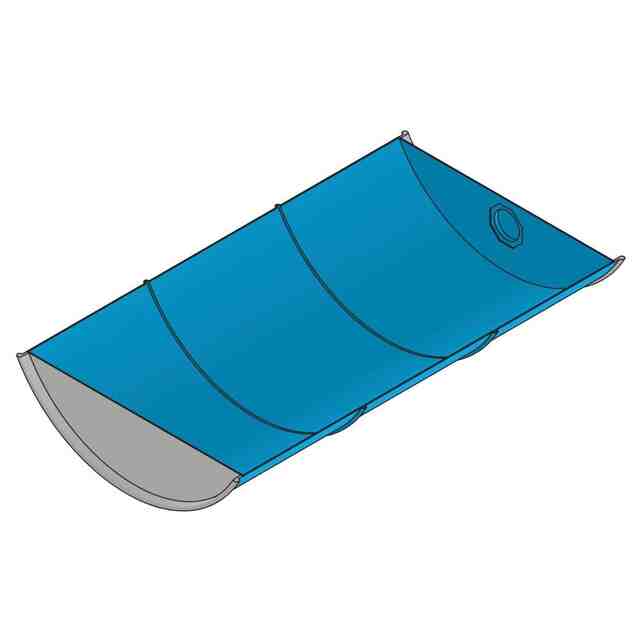

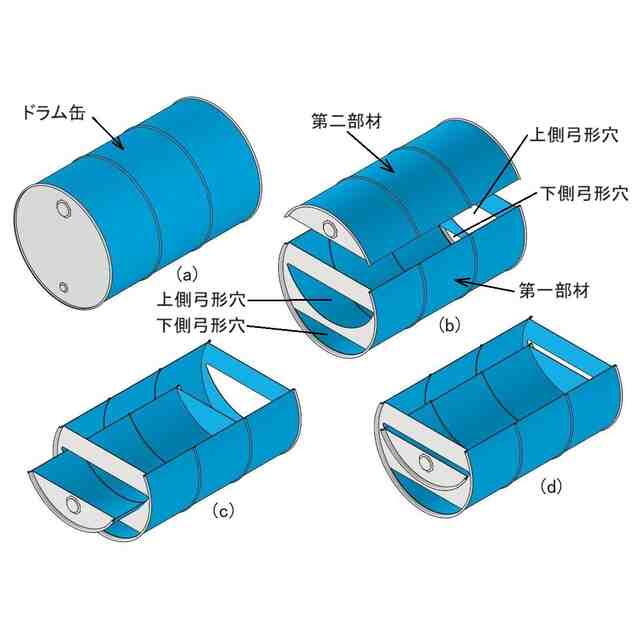

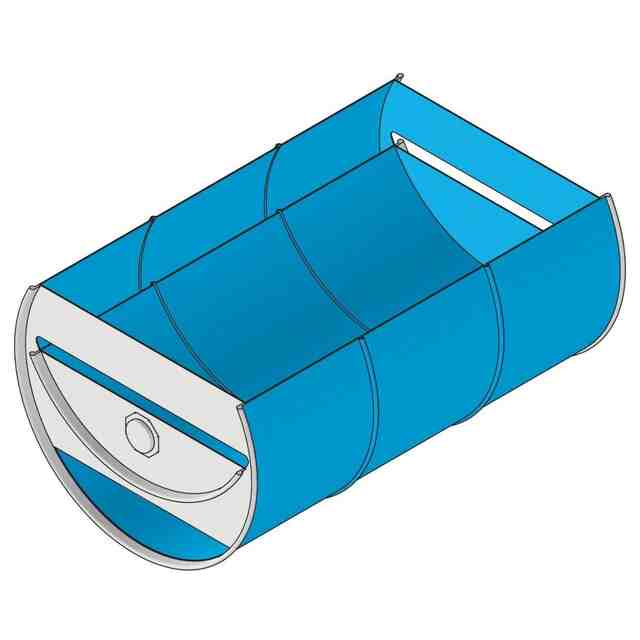

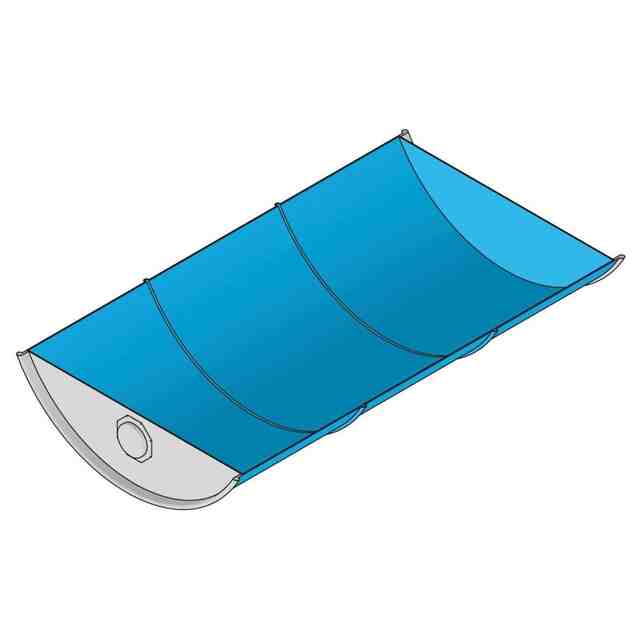

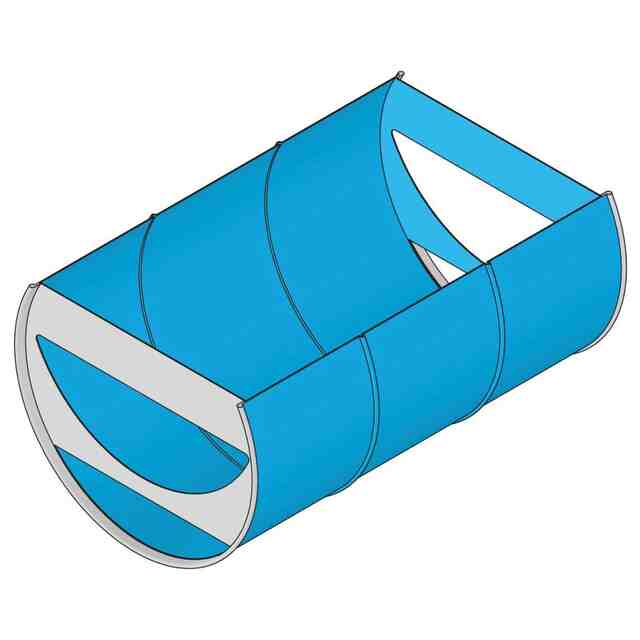

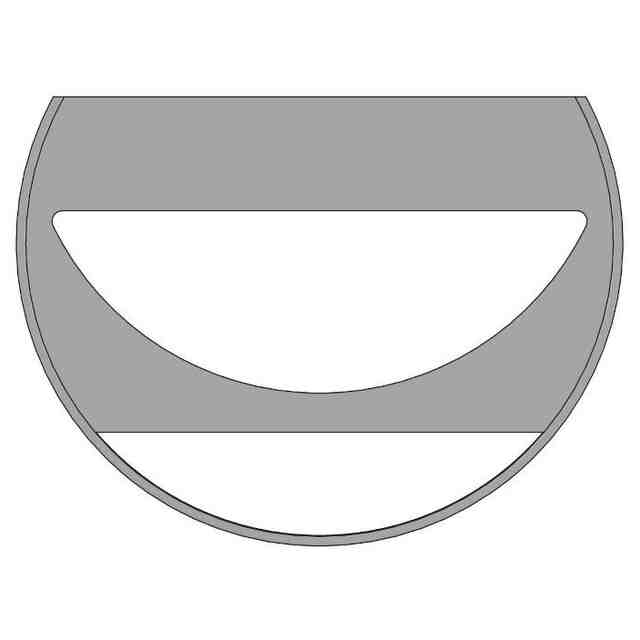

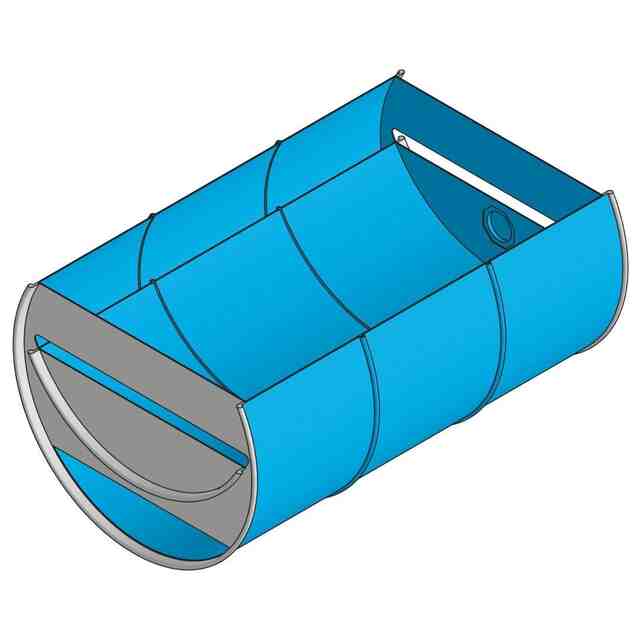

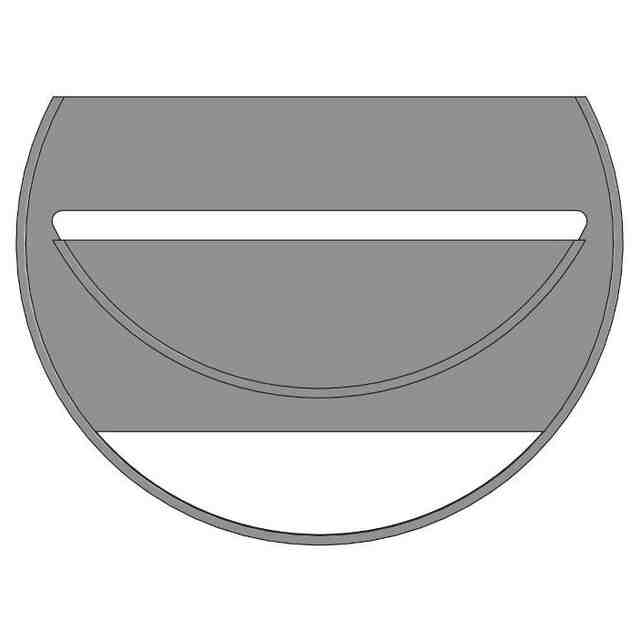

意匠に係る物品の説明本物品は、ドラム缶を用いた焚火台である。「製造過程を示す参考図」の(a),(b)に示すように、ドラム缶が切断されて、第一部材と第二部材とに分けられる。第一部材は、第二部材との切断面を上方へ向けて、横向きに配置される。第一部材の左右の端板には、互いに対応した高さの位置に、上側弓形穴と下側弓形穴とが配置される。同図(c),(d)に示すように、第一部材と、この第一部材の上側弓形穴に挿入される第二部材とは、互いの左右両端部を合わせた位置に固定される。

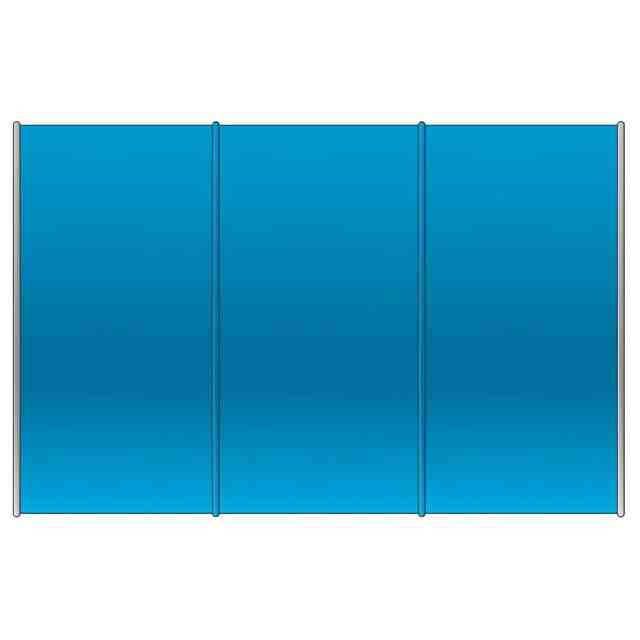

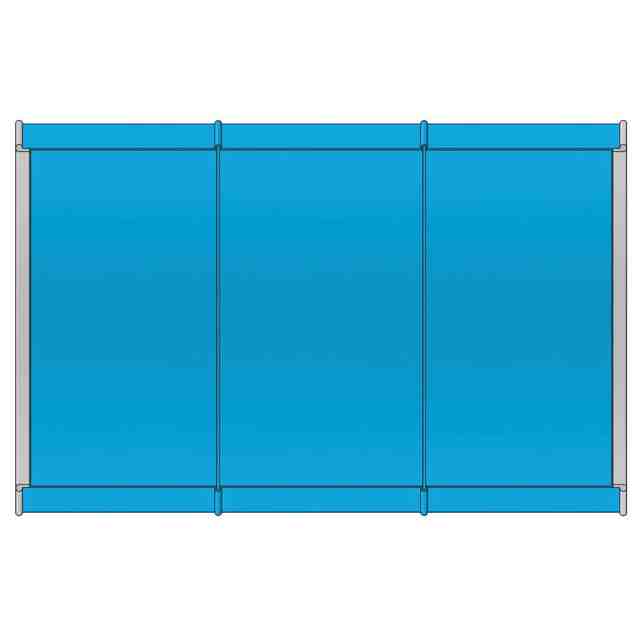

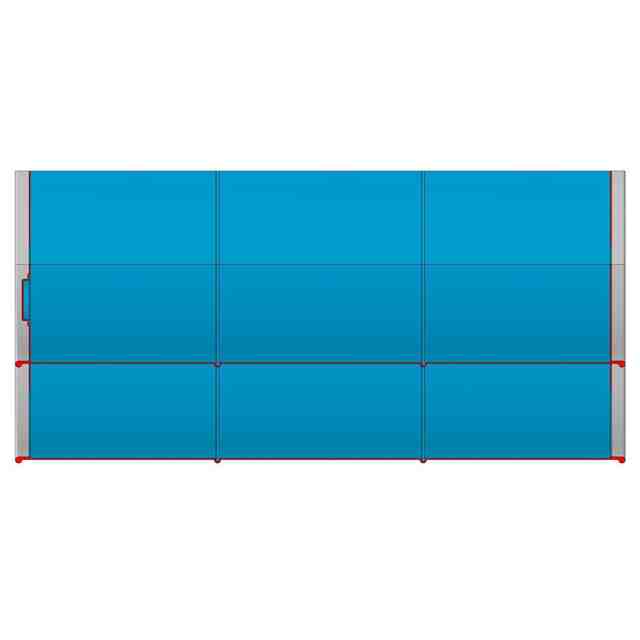

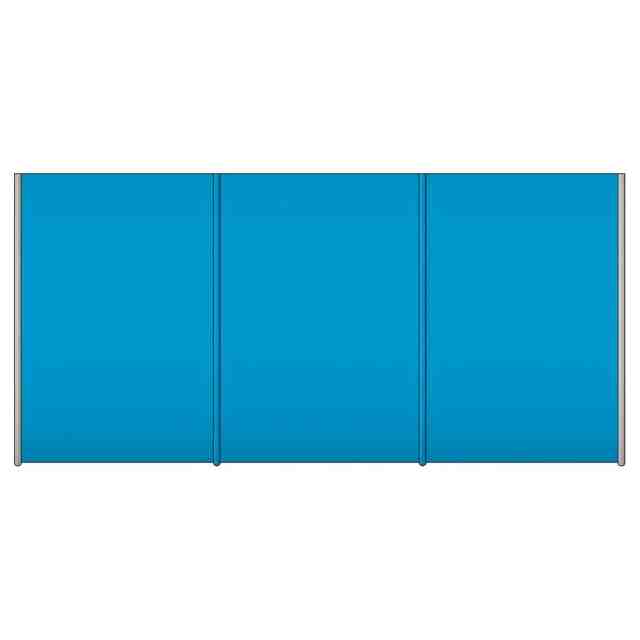

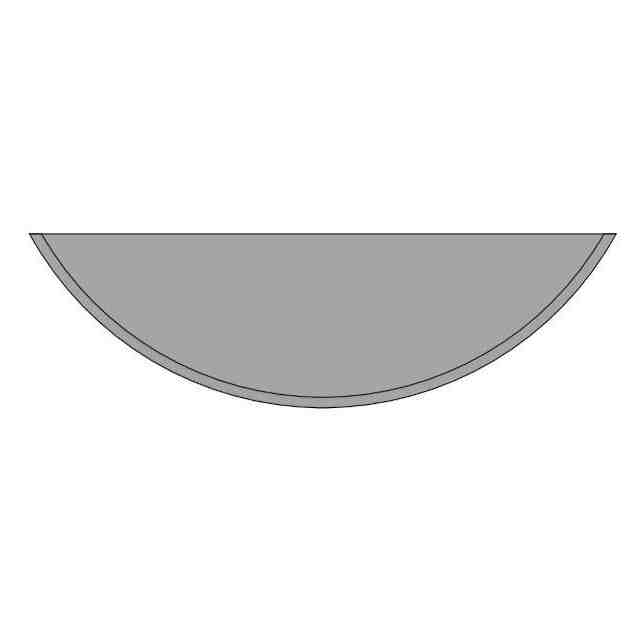

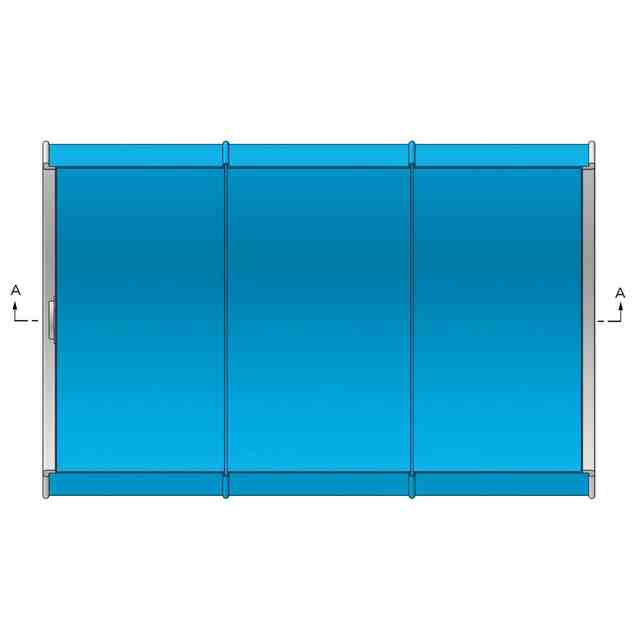

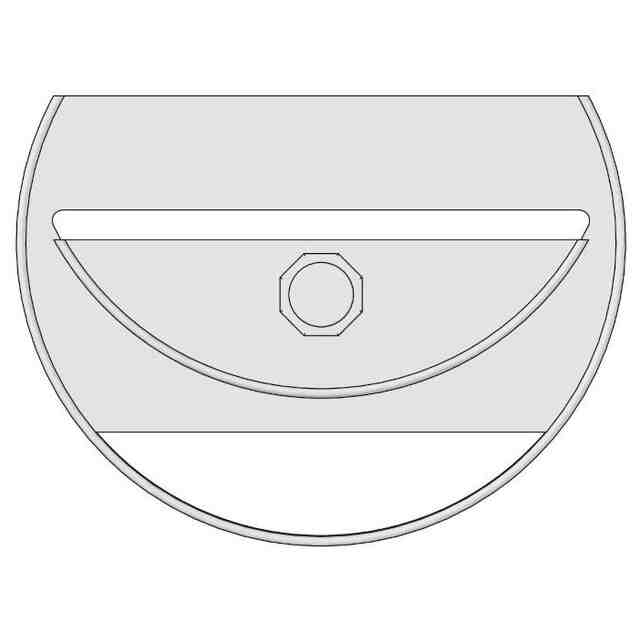

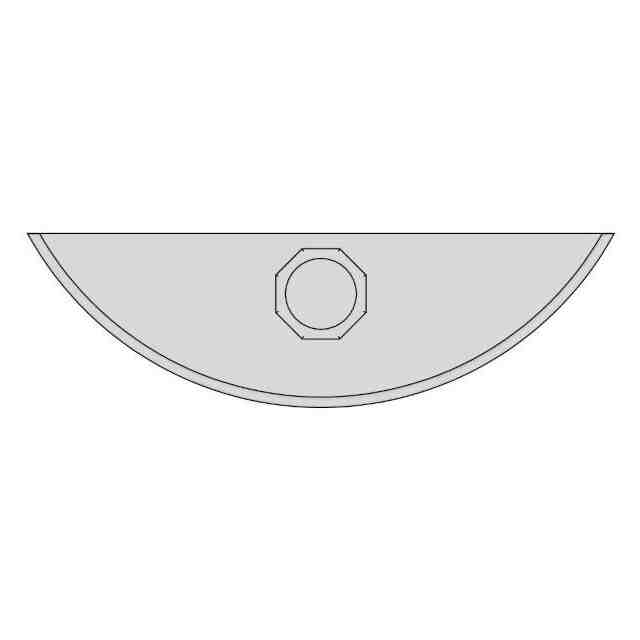

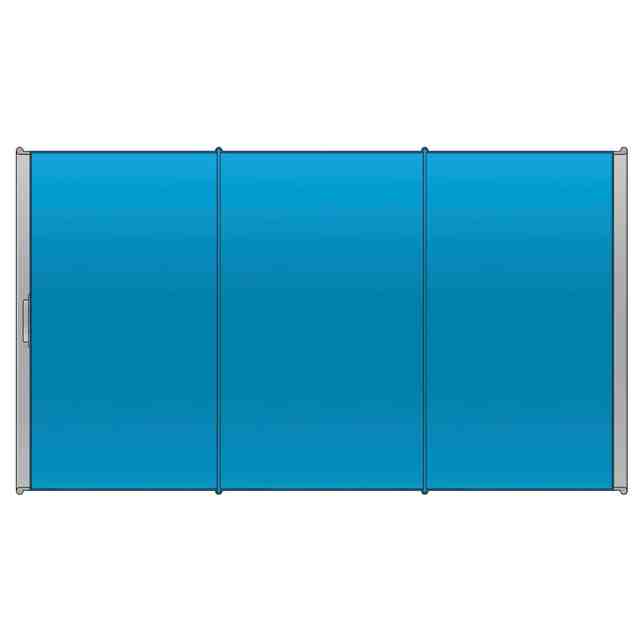

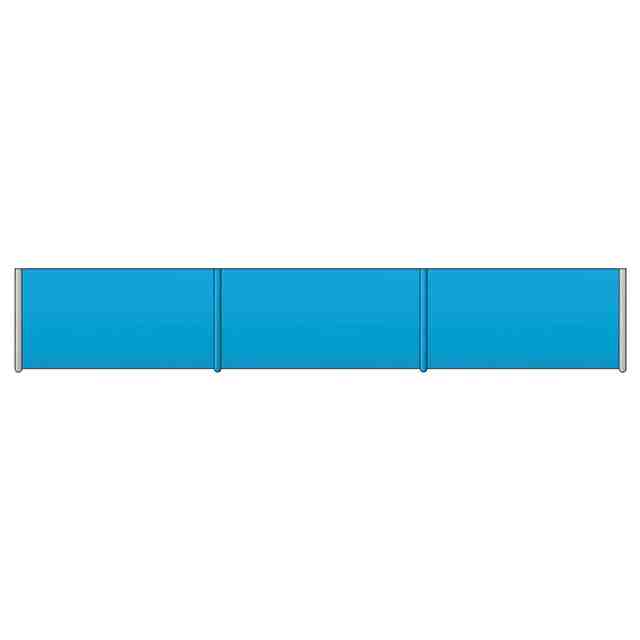

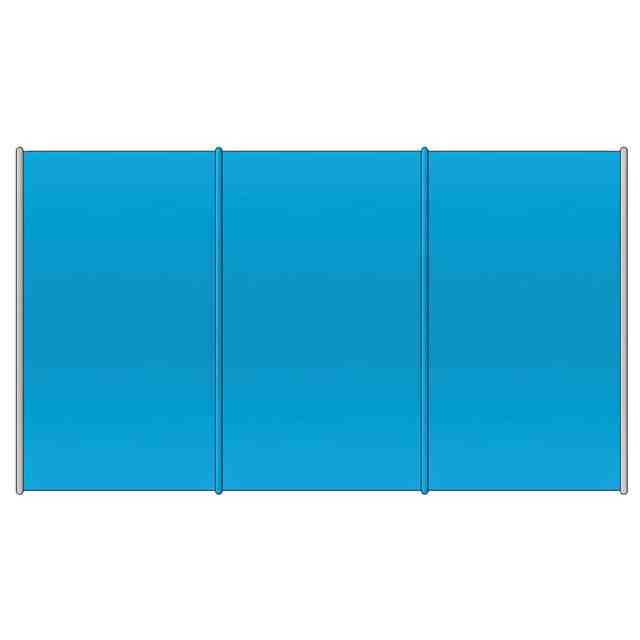

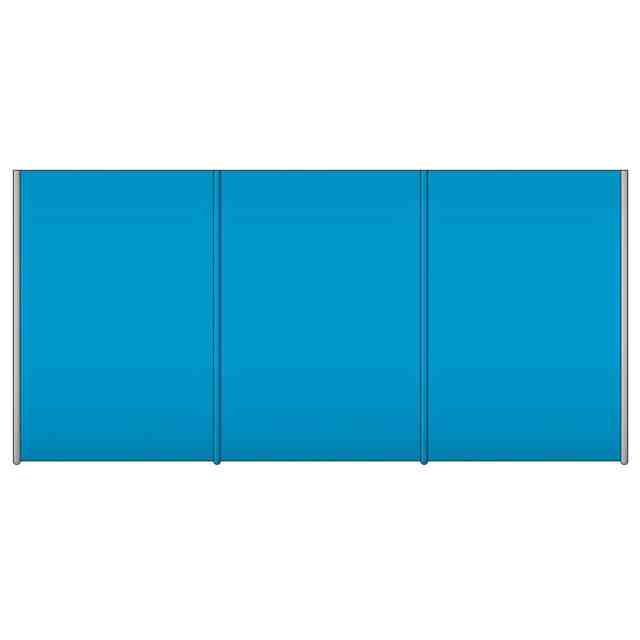

意匠の説明「背面図」は、「正面図」と対称にあらわれるため省略する。「第一部材の背面図」は、「第一部材の正面図」と対称にあらわれるため省略する。「第一部材の右側面図」は、「第一部材の左側面図」と対称にあらわれるため省略する。「第二部材の背面図」は、「第二部材の正面図」と対称にあらわれるため省略する。青色で着色した部分以外の部分が、意匠登録を受けようとする部分である。A-A断面図に表された赤色は、断面形状のみを表すものである。A-A断面図を含めて、意匠登録を受けようとする部分を特定している。各図の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。

関連意匠
