発行日2025-03-21
公報種別意匠公報(S)
登録番号1794045
登録日2025-03-12
意匠に係る物品暖冷房器具用放射パネル
意匠分類D4-392(暖冷房機又は空調換気機器)
出願番号2024019597
出願日2024-09-24
意匠権者株式会社フジタ,株式会社長府製作所
代理人個人,個人,個人,個人

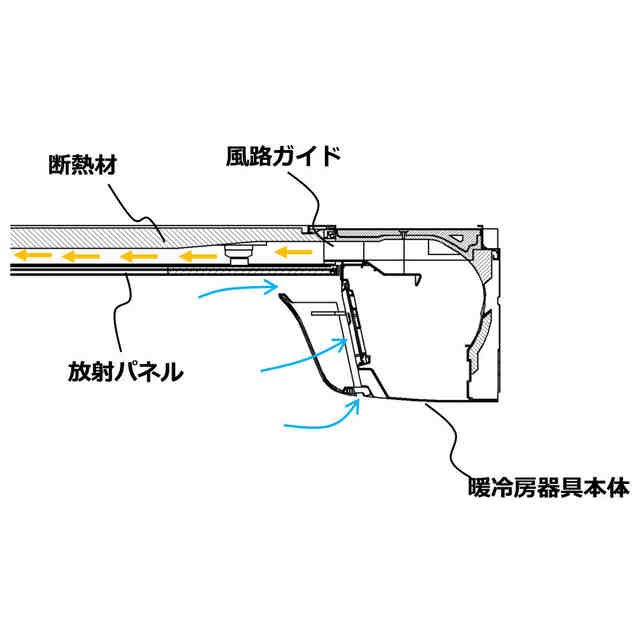

意匠に係る物品の説明本物品は暖冷房器具用放射パネルであって、持ち運びし易いように折り畳むことが可能である。「使用状態を示す参考斜視図」に示すように開いた状態で暖冷房器具として設置される。暖冷房器具は、暖冷房器具本体、断熱材、放射パネル等によって構成される。「参考説明図」に示すように、暖冷房器具本体が作動することによって、青色矢印の方向(上部、下部、側部)から空気を吸込み、暖房時には暖められた空気、冷房時には冷却された空気が断熱材と放射パネル間に送出され、放射パネルは暖房時には暖められ、冷房時には冷やされる。本物品表面と室内の人や物との赤外線による熱交換が行われることによって、冷感や温感を与えるものである。本物品は、「取り付け状態を示す参考図」に示すように折り畳んだ状態で取付けられ、図示せぬヒンジを介して開くものである。

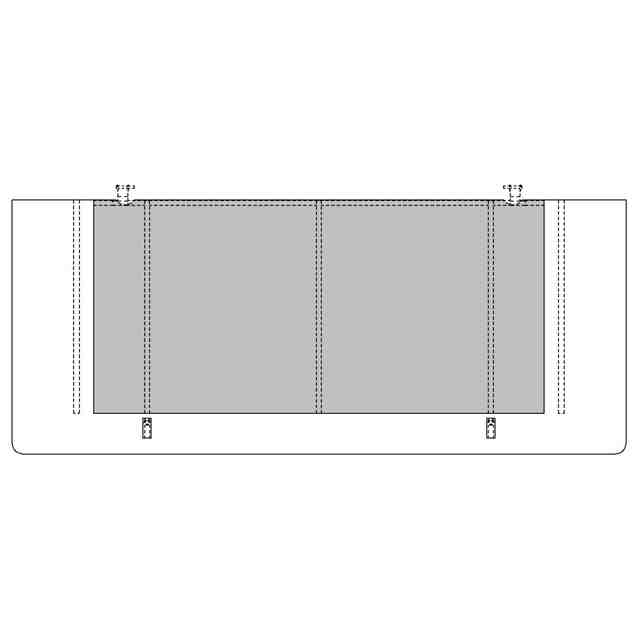

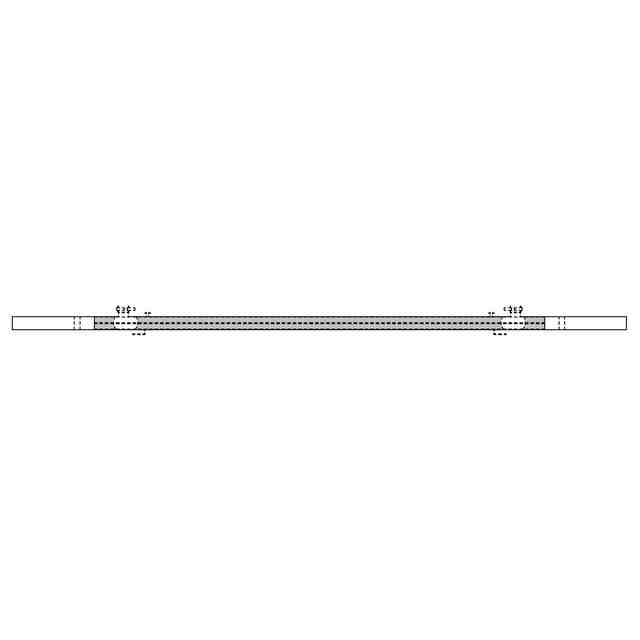

意匠の説明「右側面図」は「左側面図」と対称にあらわれるため省略する。破線で表された部分及び薄墨で覆われた部分は、部分意匠として意匠登録を受けようとする部分ではない。実線で表された部分及び薄墨で覆われていない部分が、部分意匠として意匠登録を受けようとする部分である。「内部機構を省略した参考断面図」は、暖冷房器具本体、断熱材、放射パネル等を含む暖冷房器具全体の断面図である。「参考説明図」は「内部機構を省略した参考断面図」の一部を拡大し、矢視等を追加した説明図である。

関連意匠
