発行日2025-03-18
公報種別意匠公報(S)
登録番号1793744
登録日2025-03-10
意匠に係る物品成形機の情報表示用画像
意匠分類N3-10W()
出願番号2024017392
出願日2024-08-23
意匠権者芝浦機械株式会社
代理人弁理士法人酒井国際特許事務所

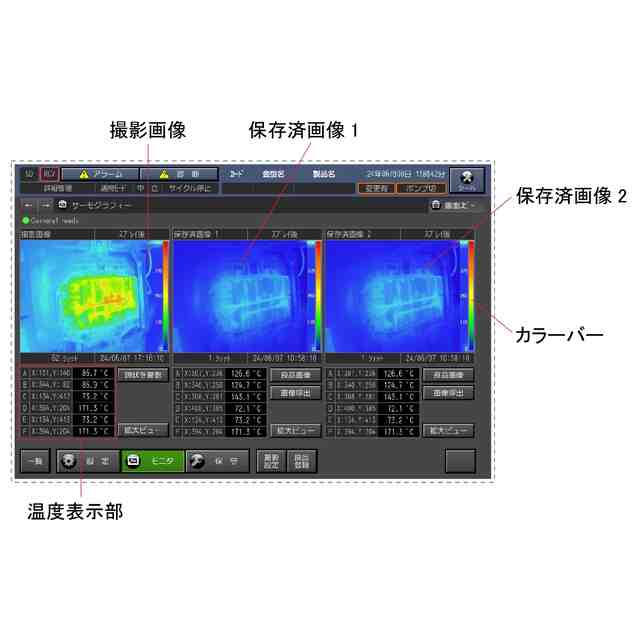

意匠に係る物品の説明この画像は、成形機(例えば、ダイカストマシン)を用いた金属の成形に関する各種情報を表示するための画像である。画像図には、別途サーモグラフィーカメラにて測定された、現在の金型各部の表面温度を色で示す「撮影画像」、過去の最適な表面温度を色で示す「保存済画像1」及び「保存済画像2」の3つの画像(各撮影画像)が横並びに表示される。各撮影画像の下には、金型各部の表面温度を位置座標とともに表示する「温度表示部」がある。また、各撮影画像の横には、温度を色で表現する「カラーバー」が位置し、ユーザーは、各撮影画像における金型の表面温度を「カラーバー」を用いて効率よく確認できる。各部の名称と使用状態の例を「使用状態を示す参考図」に表わす。
意匠の説明破線で表わされた部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。画像図において、グレーの暗調子で表わされた部分は明度差を表わすものであり、色彩を特定するものではない。

関連意匠
