発行日2025-03-18
公報種別意匠公報(S)
登録番号1793716
登録日2025-03-10
意匠に係る物品船舶周囲情報表示画像
意匠分類N3-10W()
出願番号2024007162
出願日2024-04-05
意匠権者古野電気株式会社,FURUNO ELECTRIC COMPANY,LIMITED
代理人

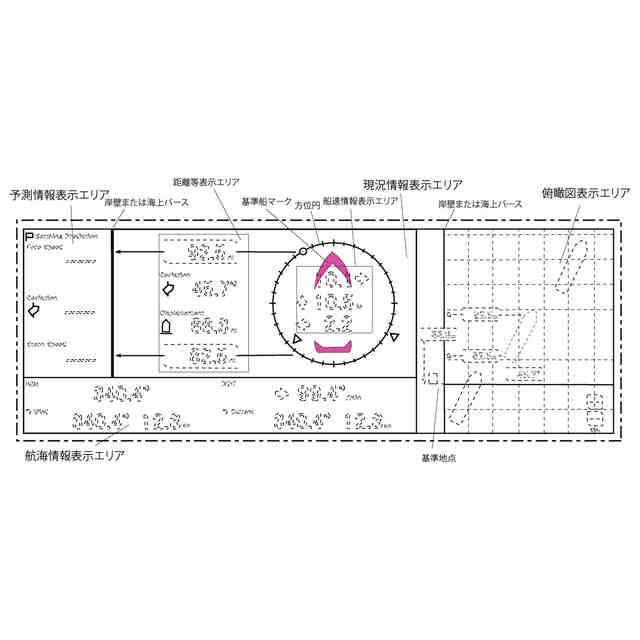

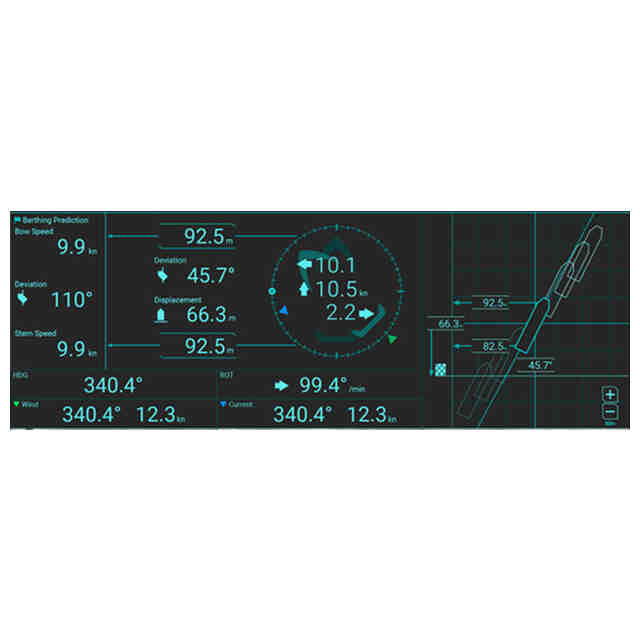

意匠に係る物品の説明本画像は、船舶の周囲の情報を表示するための画像である。より具体的には船舶の離着岸を支援するための画像である。各部を示す参考画像図に示すとおり、現況情報表示エリア、予測情報表示エリア、俯瞰図表示エリア、航海情報表示エリアから構成される。現況情報表示エリア左部の縦線は岸壁または海上バースを示す。現況情報表示エリア右部の目盛り付の円は方位円を示し、方位円の周囲に表示される三角形は風向及び潮流方向を示す。各部を示す参考画像図でピンクに着色された基準船マークは自船が岸壁または海上バースに対して平行になる角度を示す。距離等表示エリアには、自船から岸壁または海上バースまでの距離、岸壁または海上バースとの偏角、基準地点との前後距離が表示される。予測情報表示エリアには、離着岸時の自船前後の予測速度、予測偏角が表示される。俯瞰図表示エリアの縦線は岸壁または海上バースを示し、横線は基準地点のラインを示す。

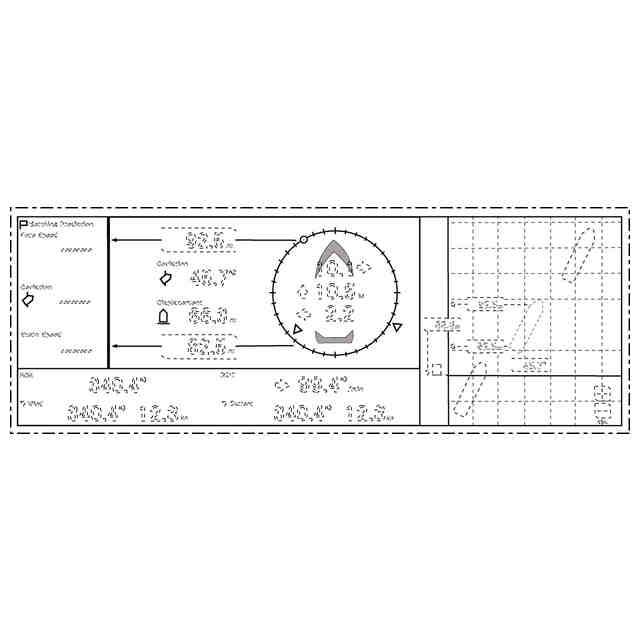

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。

関連意匠
