意匠ウォッチ

発行日2025-03-11
公報種別意匠公報(S)
登録番号1793131
登録日2025-03-03
意匠に係る物品熱交換装置
意匠分類K6-500(化学機械器具)
出願番号2024006689
出願日2024-03-29
意匠権者株式会社シアーコーポレーション
代理人個人
意匠に係る物品の説明本物品は、長手方向にわたって厚み方向に対向する一対の熱交換面を備える扁平板状の基部と、基部内部の長手方向に沿って、かつ、基部の幅方向に隣接して設けられた複数の熱媒体流通管と、一対の熱交換面の長手方向に沿って、それぞれ複数立設されるフィンと、を有する長尺物からなる熱交換装置である。熱媒体流通管に熱媒体を流すことにより、フィン部材及び熱交換面を介した熱の輻射により、外気と熱交換することにより、冷暖房を行うことができる。基部に対して、角度α(0°<α<90°)の傾きが設けれたフィンが設けれており、かつ、フィン及び熱交換面には長手方向に沿う凹溝が設けられているため、放熱面積を広く取ることができ、熱交換効率を向上することができる。なお、基部の側面にも長手方向に沿う凹溝が設けられており、熱交換面の役割を果たす。熱交換装置の長手方向の長さは、設置スペースに合わせて調節することができる。また、複数の熱交換装置を並列に設けることにより、放熱面を幅方向に広げることもできる。本物品はパネル状(扁平板状)であるため、レイアウトの自由度を高めると共に、厚さ方向の寸法が小さく省スペースによるレイアウトが可能であり、かつ、表裏両面での熱交換が可能である。また、フィンに角度αの傾きが設けられていることにより、フィン及び熱交換面に接する長手方向の空気の流れを利用することもできるため、より熱交換効率を高めることができる。

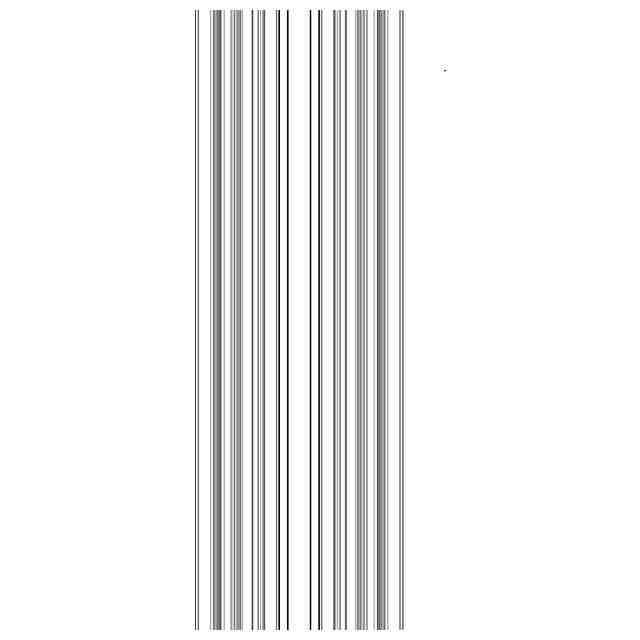

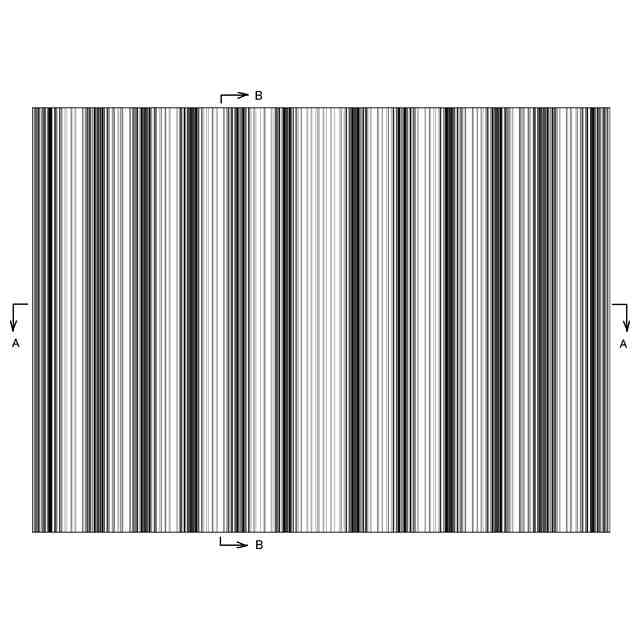

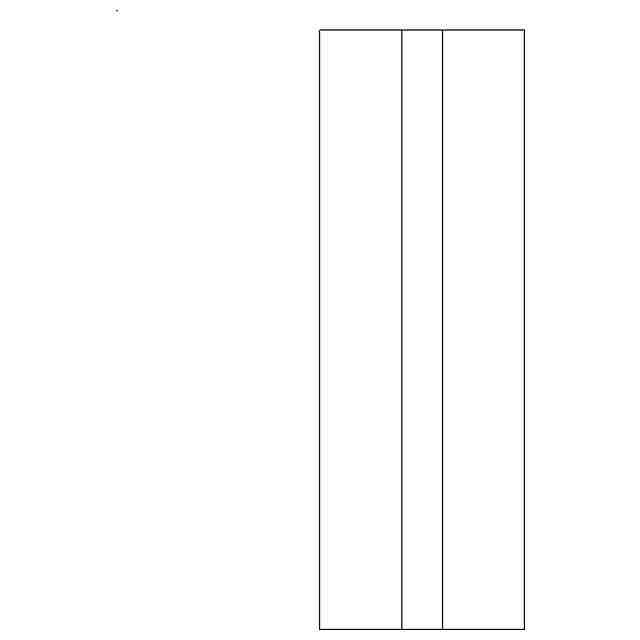

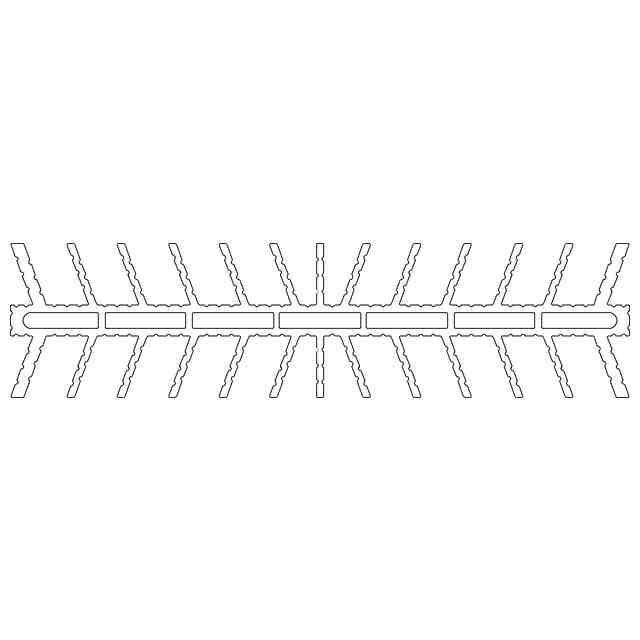

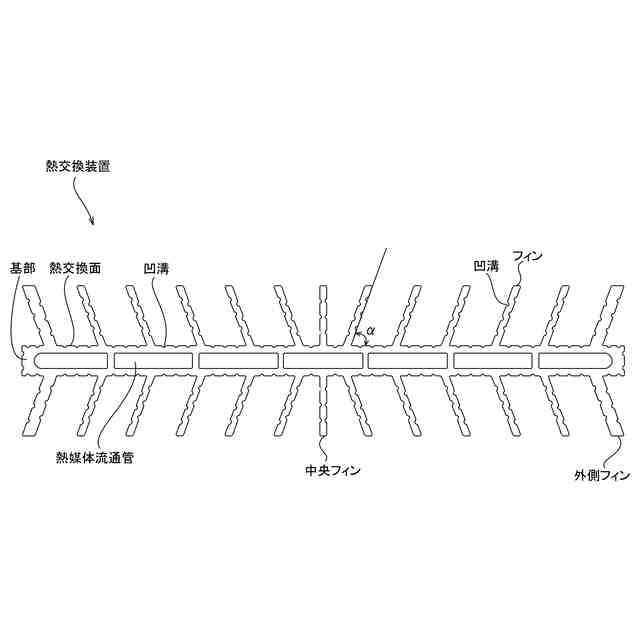

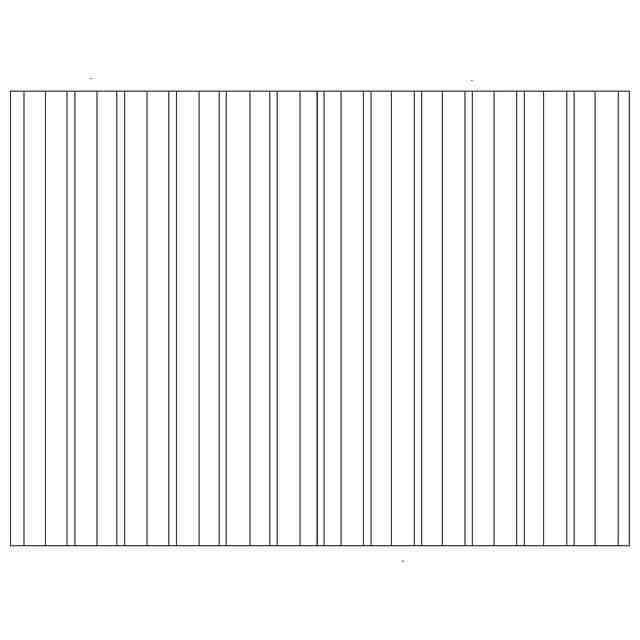

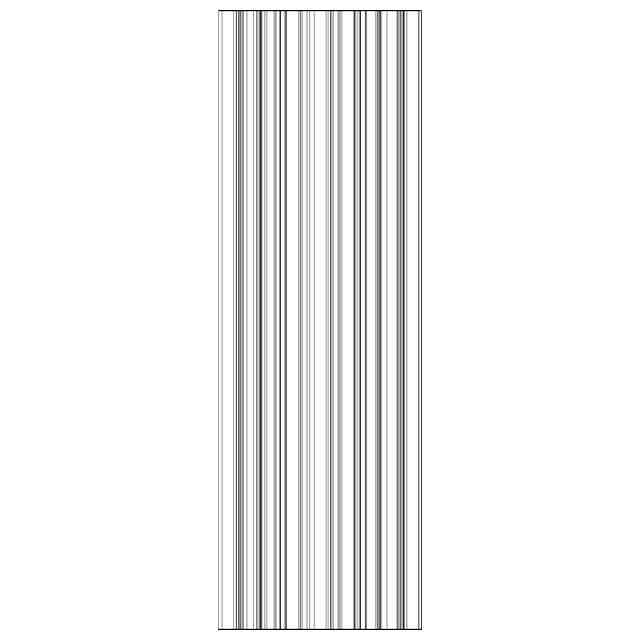

意匠の説明背面図は、正面図と同一であるので省略する。右側面図は、左側面図と同じであるので省略する。また、底面図は平面図と同一であるので省略する。本願意匠に係る熱交換装置は、高さ方向に伸びる長尺物であるため、正面図における長手方向(高さ方向)の長さは実際の熱交換装置の長さを表すものではなく、実際の熱交換装置の長さは、設置スペースに合わせて調節される。正面図には長手方向(高さ方向)に伸びる複数の平行な直線が描かれているが、これは、複数のフィン、並びに、各フィン及び熱交換面に設けられた長手方向に沿った凹溝を示すものである。また、左側面図には長手方向(高さ方向)に伸びる複数の平行な直線が描かれているが、これは、正面側及び裏面側のフィン、並びに、各フィン及び基体の側面に設けられた長手方向に沿った凹溝を示すものである。 [A-A断面図]及び[B-B断面図]は、それぞれ正面図に示したA-A断面、及び、B-B断面を示す。 A-A断面は長手方向において同一であるため、平面図とも同一である。斜視図は、本願意匠に係る熱交換装置を正面斜め左上から見た斜視図である。参考図(各部の名称)は、A-A断面について、各部の名称を付記したものである。また、本願意匠の外観を正確に図示すると、上記正面図及び上記左側面図のように、長手方向(高さ方向)に伸びる複数の平行な直線が描かれているため、参考図(フィンの配置だけを示した正面図)として、参考までにフィンの配置(外周形状)だけを示す。同様に、参考図(フィンの配置だけを示した左側面図)として、参考までにフィンの配置(外周形状)だけを示す。
