意匠ウォッチ

発行日2025-03-10
公報種別意匠公報(S)
登録番号1793057
登録日2025-02-28
意匠に係る物品真空包装機操作用画像
意匠分類N3-11W()
出願番号2024017816
出願日2024-08-29
意匠権者ホシザキ株式会社
代理人

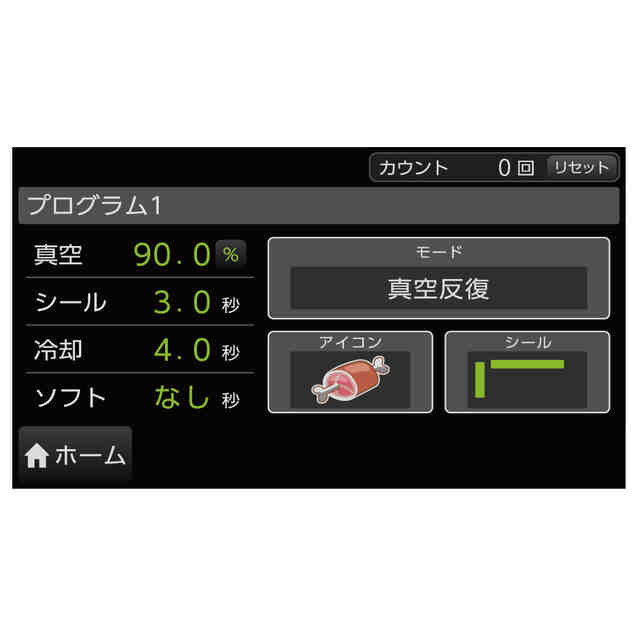

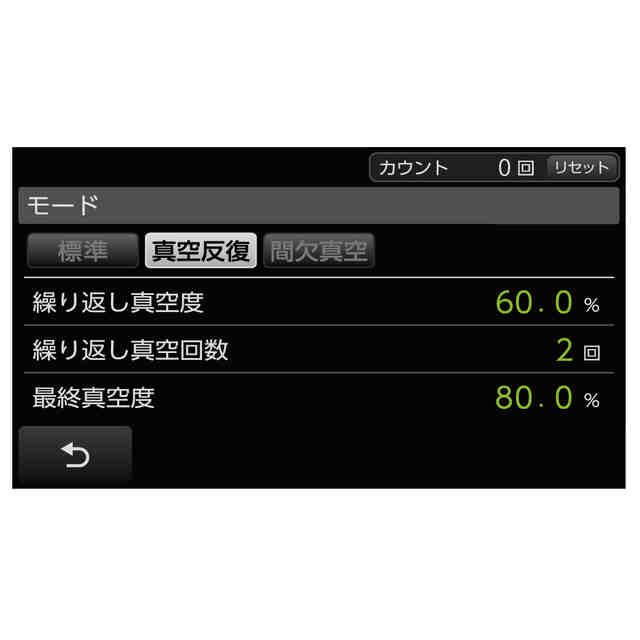

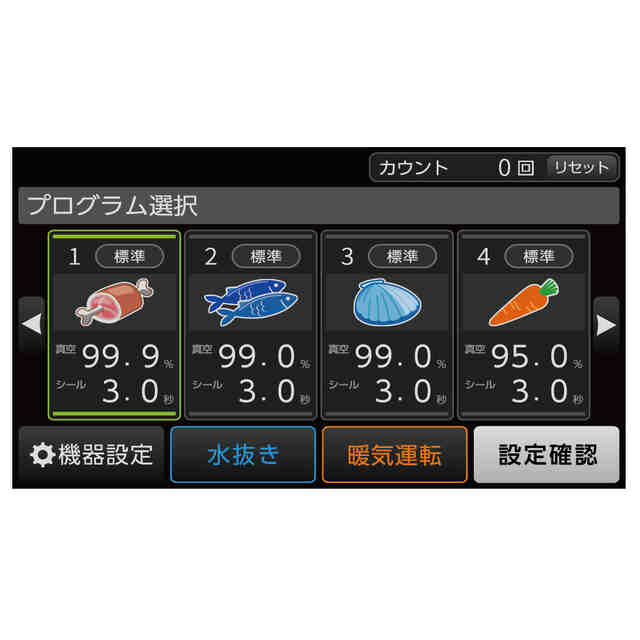

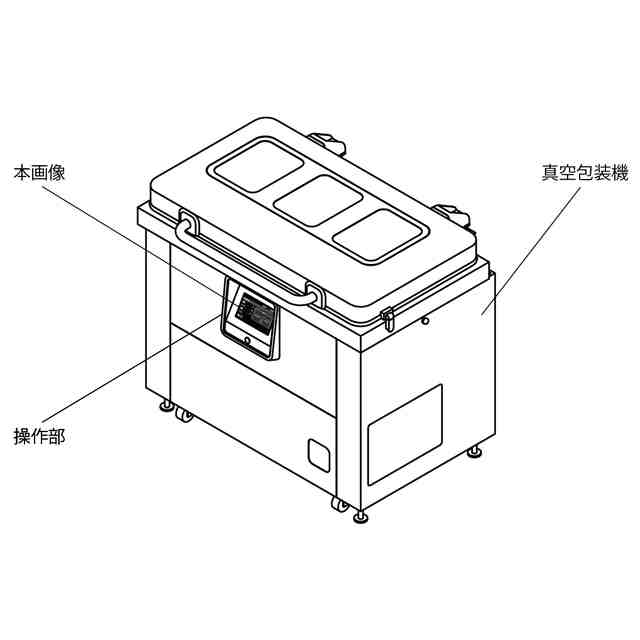

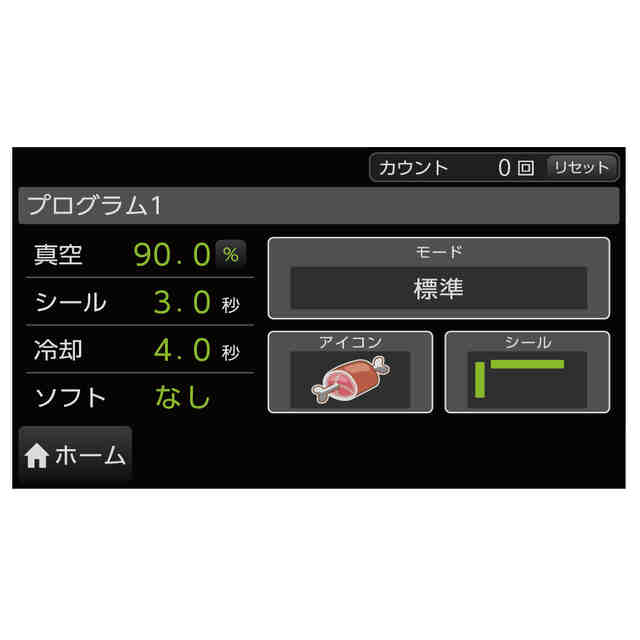

意匠に係る物品の説明本画像は、使用状態を示す参考図および操作部参考拡大図に示すように真空包装機の操作部の液晶画面に表示され操作することが可能な真空包装機操作用画像である。本画像では、真空包装対象に応じて真空度やシール時間といった条件があらかじめ複数設定されており、使用者は変化した状態を示す参考画像図1に示すように数字、イラストもしくは文字で示された真空包装対象の部分に触れることでプログラムを選択することが可能である。例えば変化した状態を示す参考画像図1において使用者が「プログラム1」の部分に触れてプログラムを選択し「設定確認」の部分に触れるとすると、変化した状態を示す参考画像図2のように設定条件を参照することができる。変化した状態を示す参考画像図2において使用者が「真空」の隣の数字部分に触れると変化した状態を示す参考画像図3のようにテンキーが表示され、変化した状態を示す参考画像図4のように使用者が任意の数字に変更することが可能になる。変化した状態を示す参考画像図4において「OK」の部分に触れると変化した状態を示す参考画像図5の画像に変化する。また、変化した状態を示す参考画像図5において使用者が「モード標準」の部分に触れると、変化した状態を示す参考画像図6の画像に変化し、使用者が「真空反復」等のモードを選択することで変化した状態を示す参考画像図7のように画像が変化する。さらに、変化した状態を示す参考画像図7において使用者が左下の「戻る」を示す矢印の部分に触れると、変化した状態を示す参考画像図8の画像に変化する。なお、変化した状態を示す参考画像図8において使用者が左下の「ホーム」の部分に触れると、変化した状態を示す参考画像図9の画像に変化する。
意匠の説明

関連意匠
