発行日2025-03-06
公報種別意匠公報(S)
登録番号1792786
登録日2025-02-26
意匠に係る物品紐の連結具
意匠分類B9-133(衣服及び身の回り品汎用部品及び付属品)
出願番号2024004855
出願日2024-03-08
意匠権者モリト株式会社,MORITO CO., LTD.
代理人弁理士法人あーく事務所

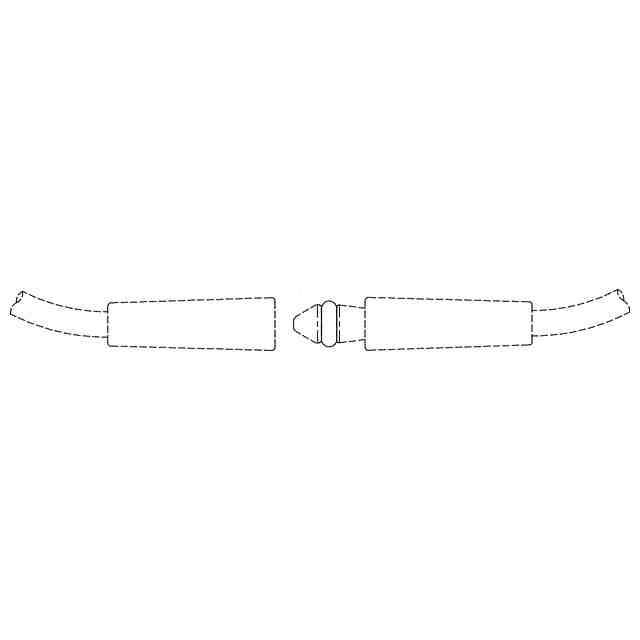

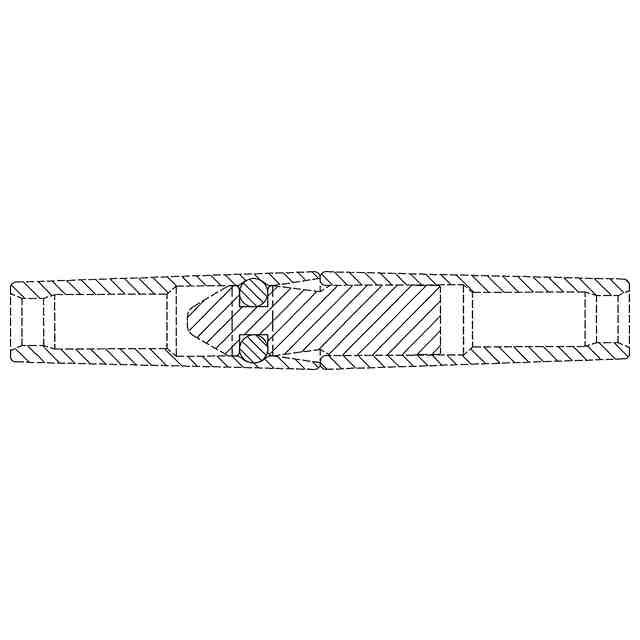

意匠に係る物品の説明本物品は、紐の端部同士を連結したり分離したりするのに用いるものである。本物品は、例えばネックストラップ用の連結具として使用可能である。使用状態を示す参考図では、雄部材及び雌部材が分離した状態を示しており、紐の一端が雄部材に取り付けられ、紐の他端が雌部材に取り付けられている。A-A断面図に示すように、雄部材の先端部の突起を雌部材の先端部の内部の空間に挿入し、雄部材の突起に取り付けられたOリングを、雌部材の内部の空間の内壁面に形成された環状の溝部に係合させることによって、雄部材及び雌部材が連結され、紐が環状に形成される。

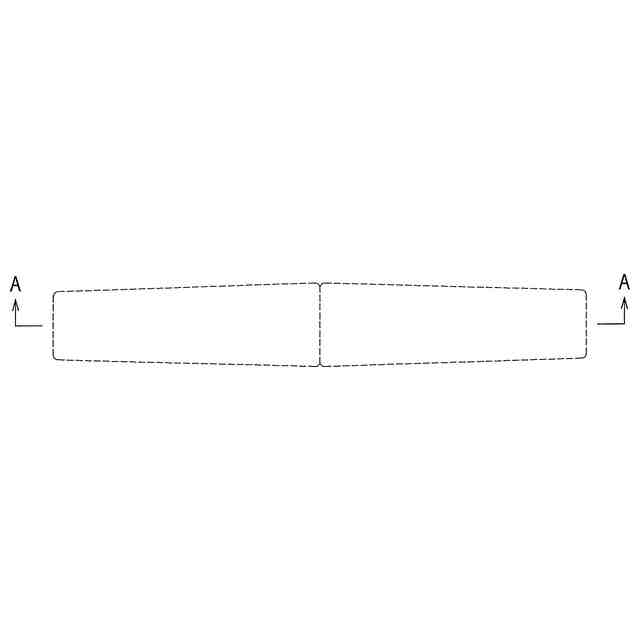

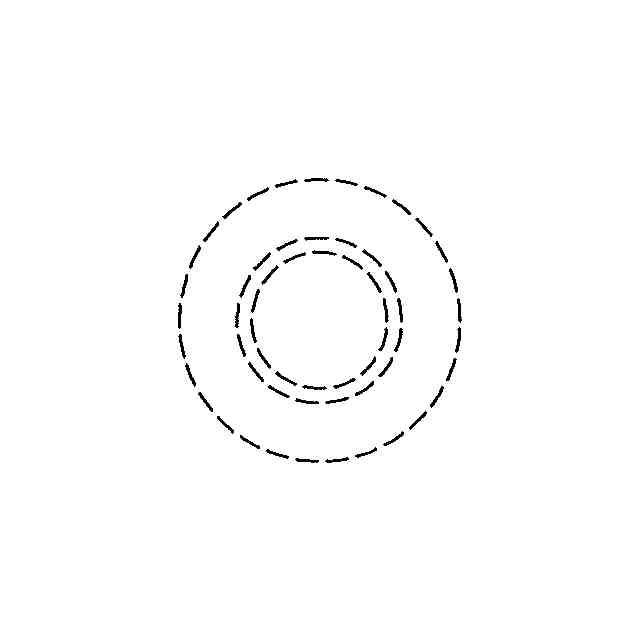

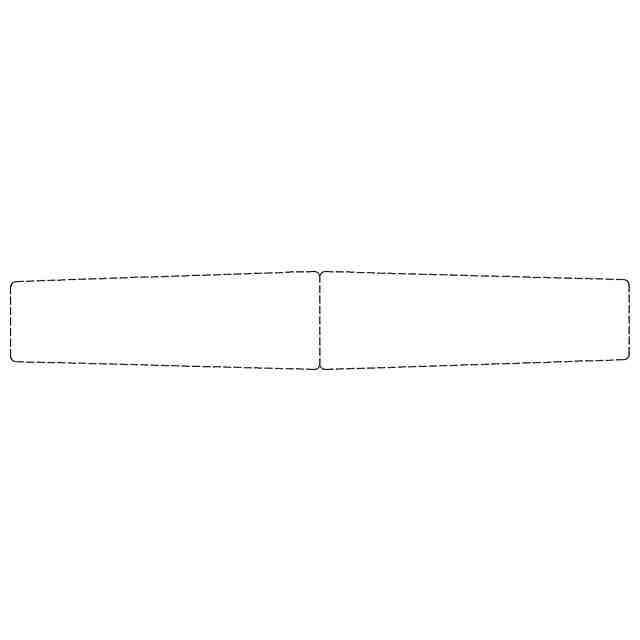

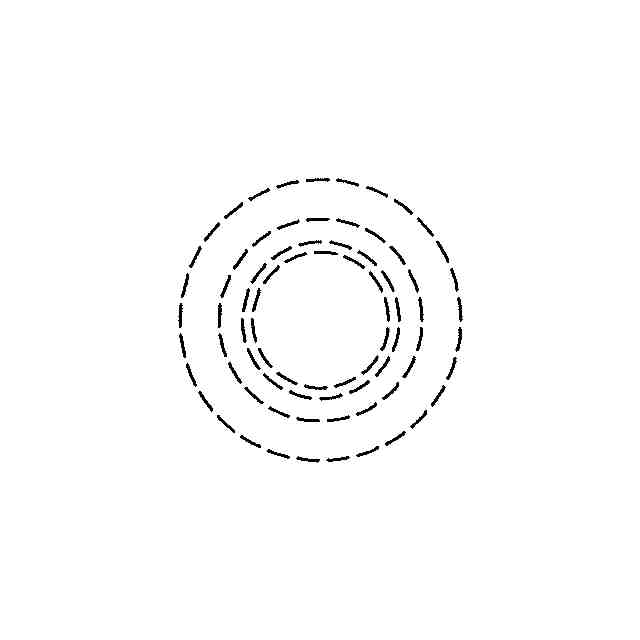

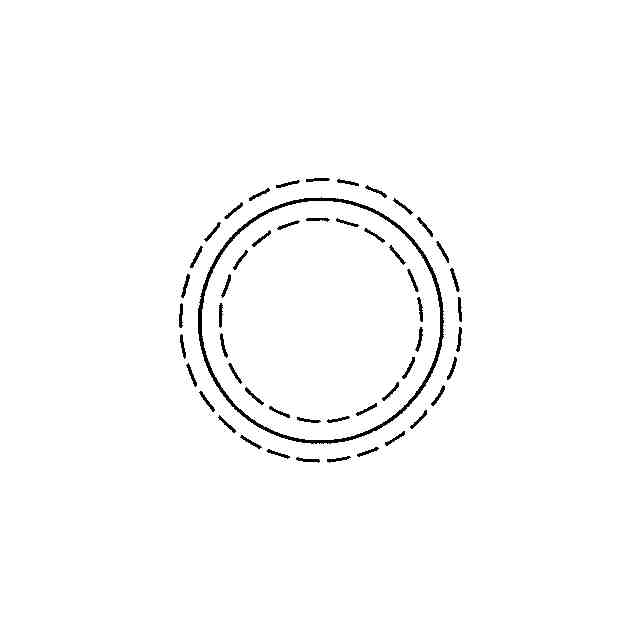

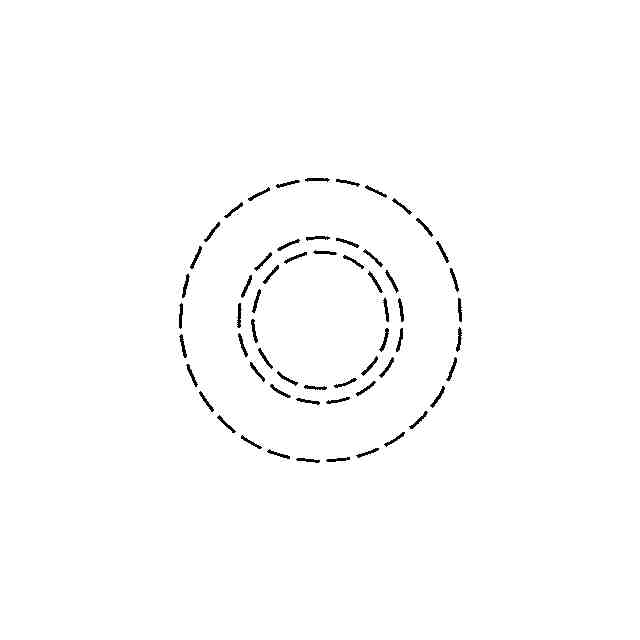

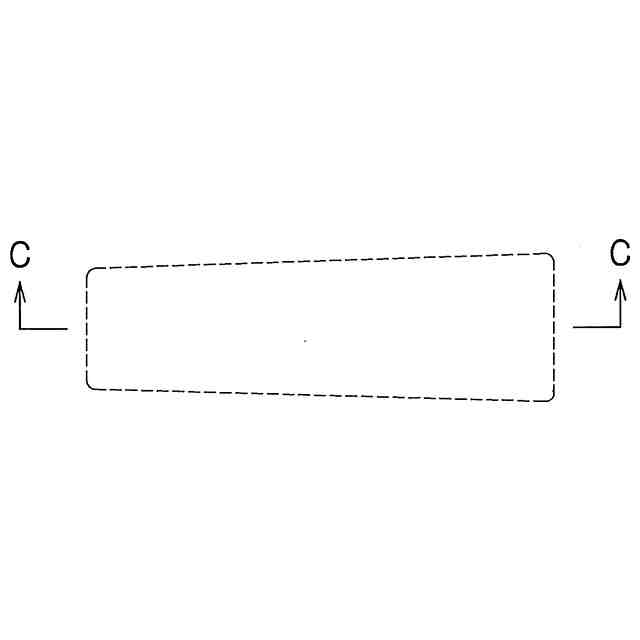

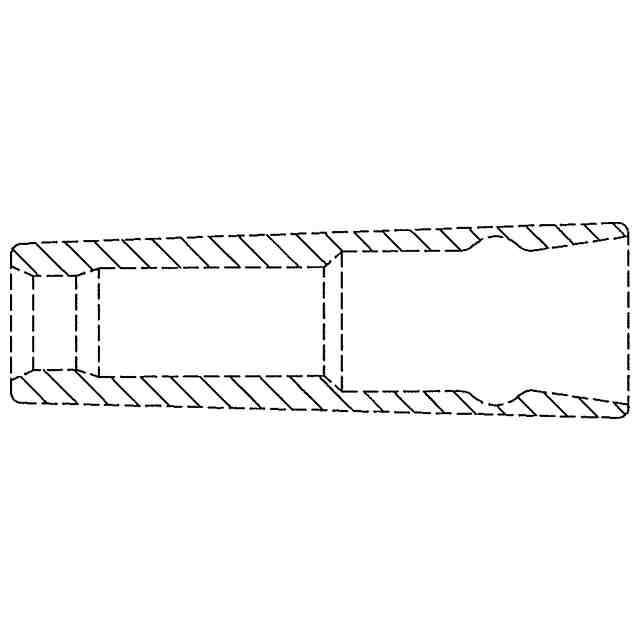

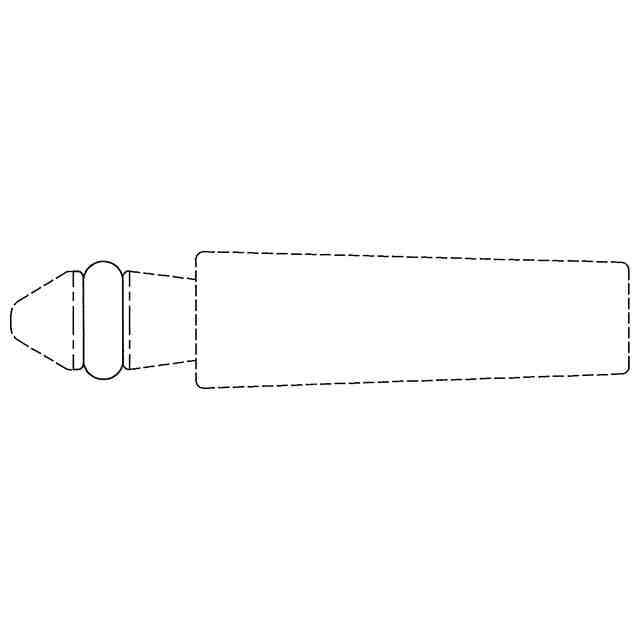

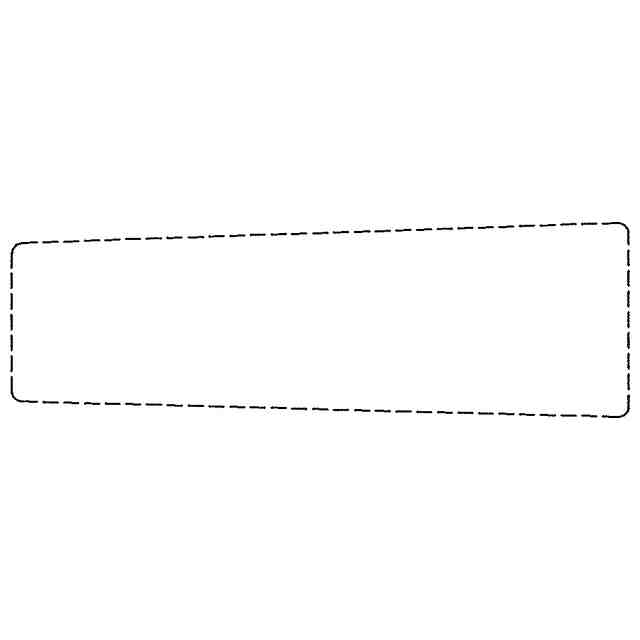

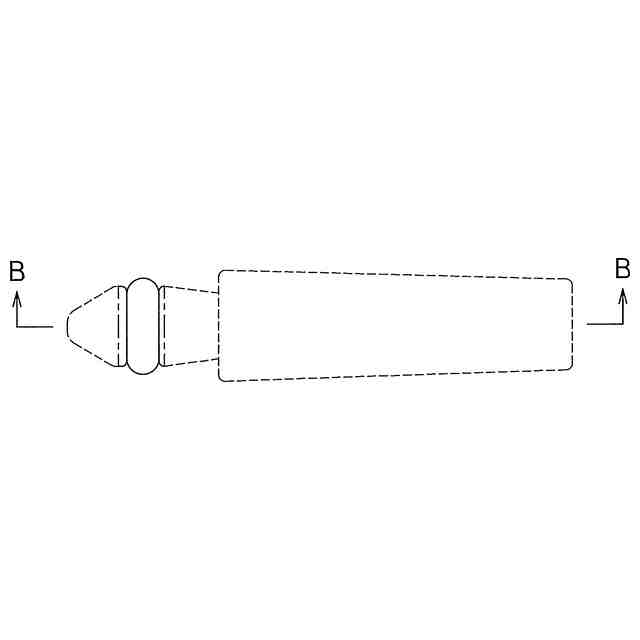

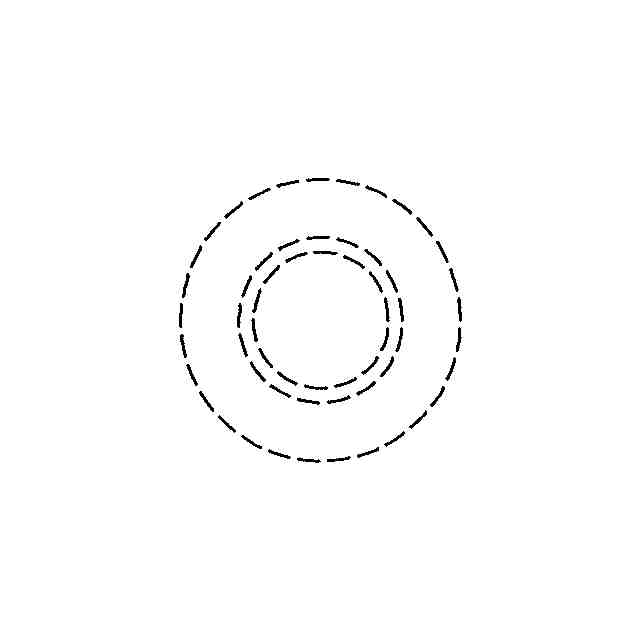

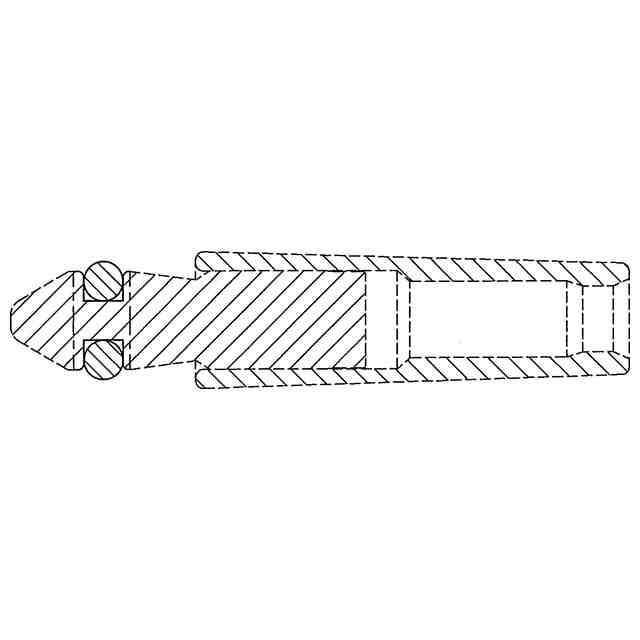

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。A-A断面図、B-B断面図、及びC-C断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。連結時の底面図は、連結時の平面図と同一に表われるので省略する。連結時の背面図は、連結時の正面図と同一に表われるので省略する。連結時の左側面図は、連結時の右側面図と同一に表われるので省略する。雄部材の底面図は、雄部材の平面図と同一に表われるので省略する。雄部材の背面図は、雄部材の平面図と対称に表われるので省略する。雌部材の底面図は、雌部材の平面図と同一に表われるので省略する。雌部材の背面図は雌部材の平面図と対称に表われるので省略する。

関連意匠
