意匠ウォッチ

発行日2025-02-28
公報種別意匠公報(S)
登録番号1792279
登録日2025-02-19
意匠に係る物品パイプ連結用プライヤー
意匠分類K1-222(利器及び工具)
出願番号2024017954
出願日2024-08-30
意匠権者個人
代理人個人
意匠に係る物品の説明本願意匠に係る「パイプ連結用プライヤー」は、「使用状態を示す参考図」に示すように、2本のパイプを溶着等によって連結させる際に使用され、プライヤーの先端に上下2枚で1組の治具を溶接した構造を有する。当該パイプ連結用プライヤーは、例えば、端にフランジを有している2本のパイプの間にゴムシーリングを介在して連結するもので、ゴムシーリングの弾性力によって力を加えなければ連結状態を保てない場合に、連結する向きに力を加え、連結状態を保持するのに使用される。

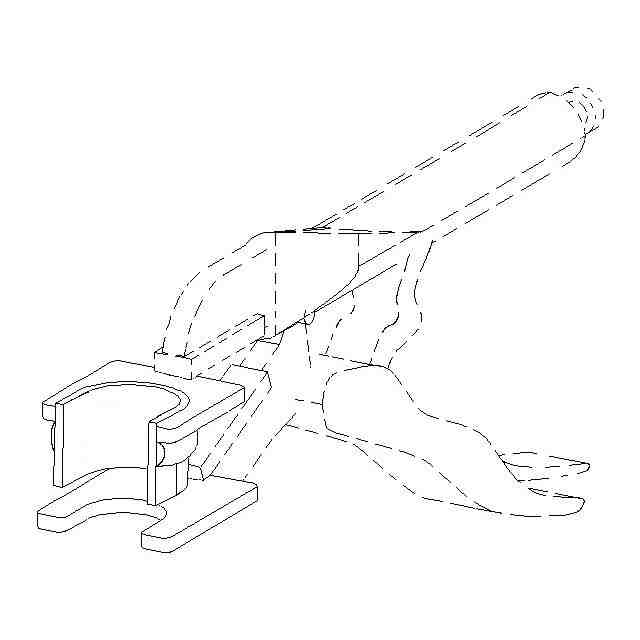

意匠の説明実線で示されている部分が、部分意匠として意匠登録を受けようとする部分である。意匠登録を受けようとする部分以外を点線で示す。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
