発行日
2024-10-10
公報種別
意匠公報(S)
登録番号
1781947
登録日
2024-10-02
意匠に係る物品
タガネ
意匠分類
K1
-10(利器及び工具)
出願番号
2024002158
出願日
2024-01-16
意匠権者
マコトロイ工業株式会社
代理人
意匠に係る物品の説明

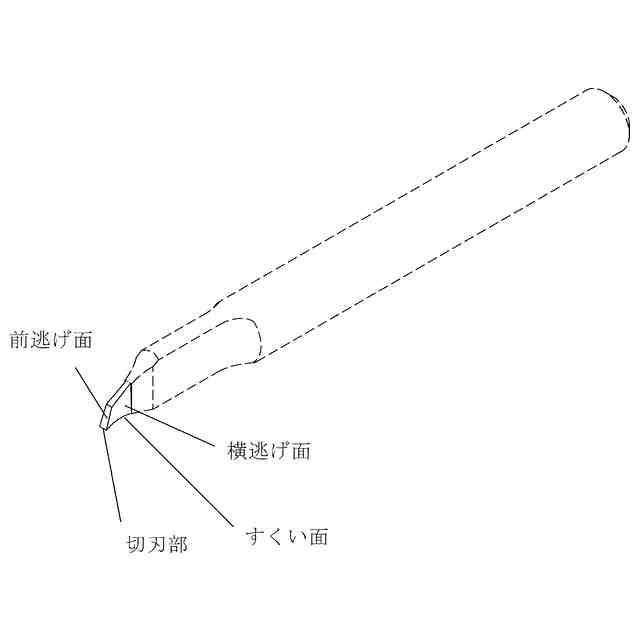

本製品は、プラモデル、フィギュア、ガレージキットなどのプラスチック製成型品、合成樹脂製成型品のディテールアップ(元々ある溝をさらに深く彫る事や、追加で一定の幅の細い溝を彫る、いわゆるスジ彫り)に使用されるものである。先端部は、すくい面、前逃げ面、横逃げ面、切刃部で構成されている。横逃げ面はテーパー形状であり、すくい面側から遠ざかるにつれて幅が狭くなる。すくい面はR形状であり、すくい面の幅は切刃部の幅より小さくなる。これにより、溝を彫る際の被加工物と本体の接触がほぼ切刃部のみとなり、軽い力で溝を彫ることができる。切刃部の幅は0.1mm~1mm程度である。
意匠の説明

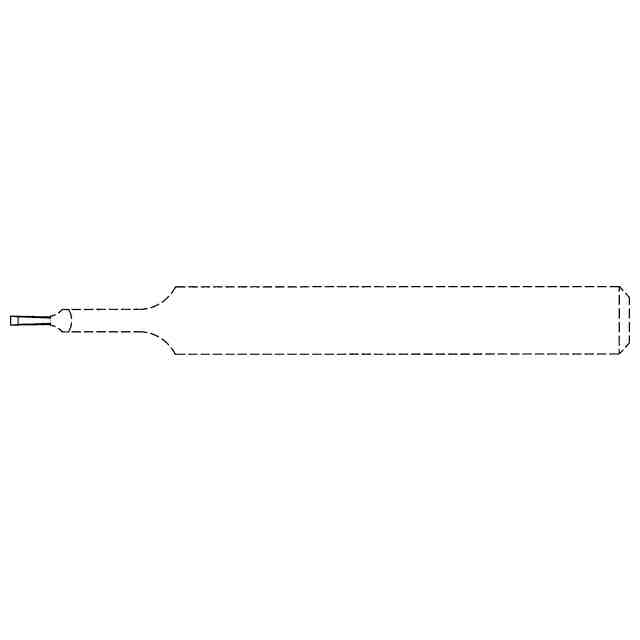

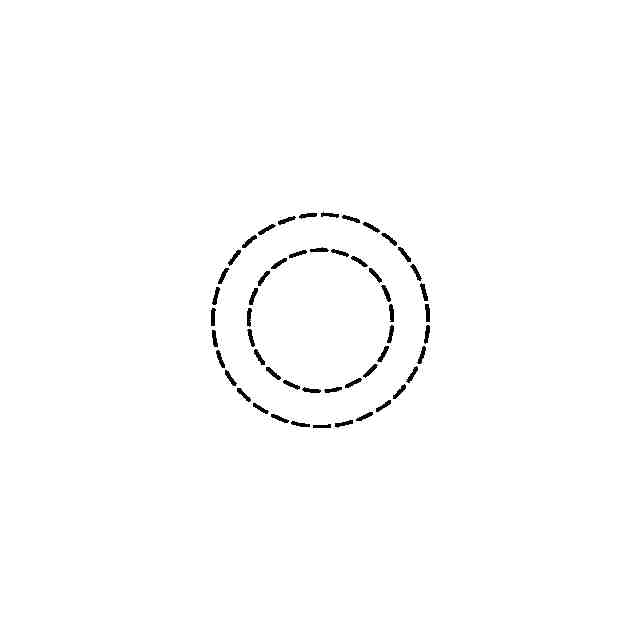

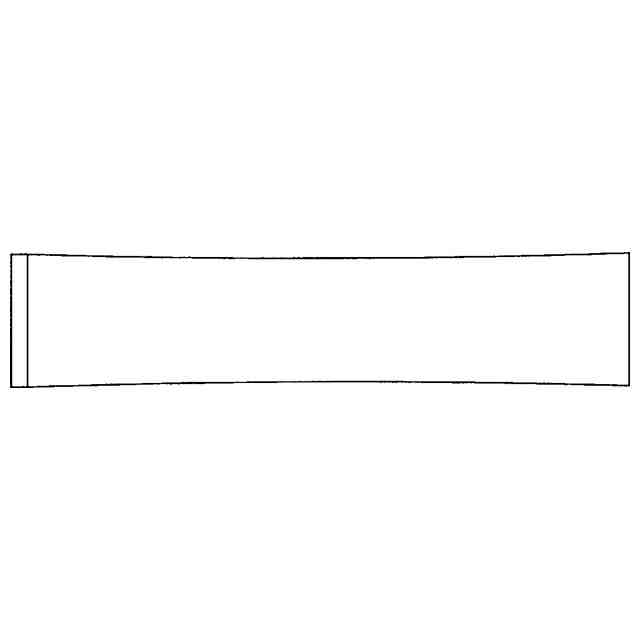

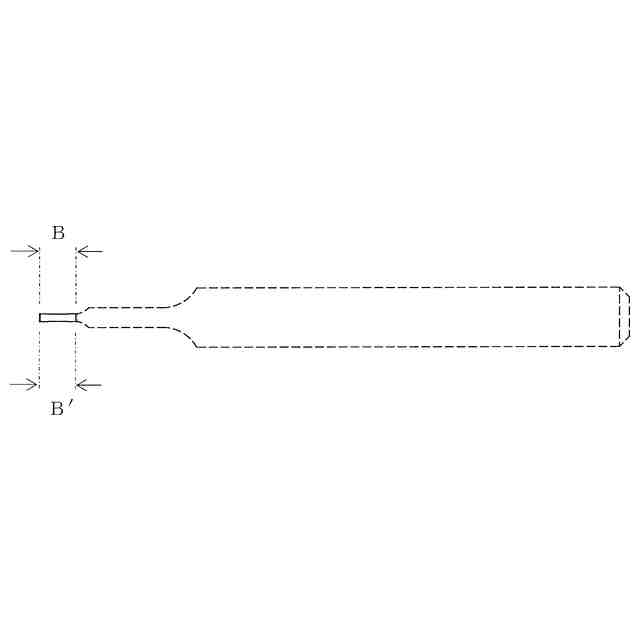

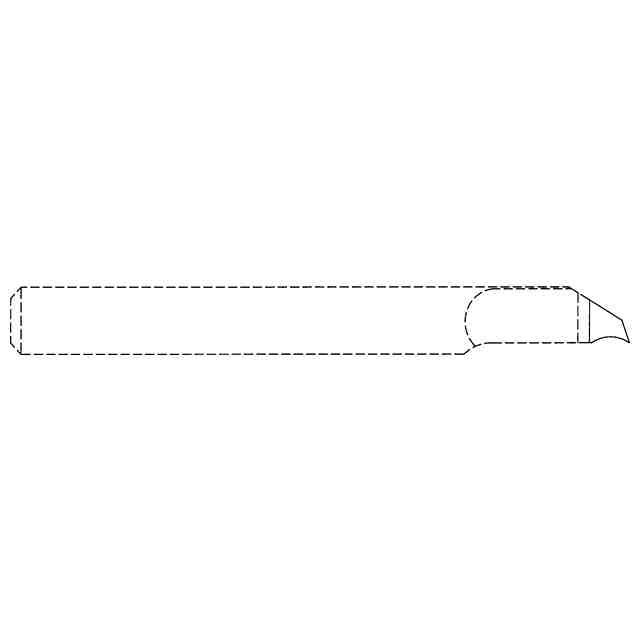

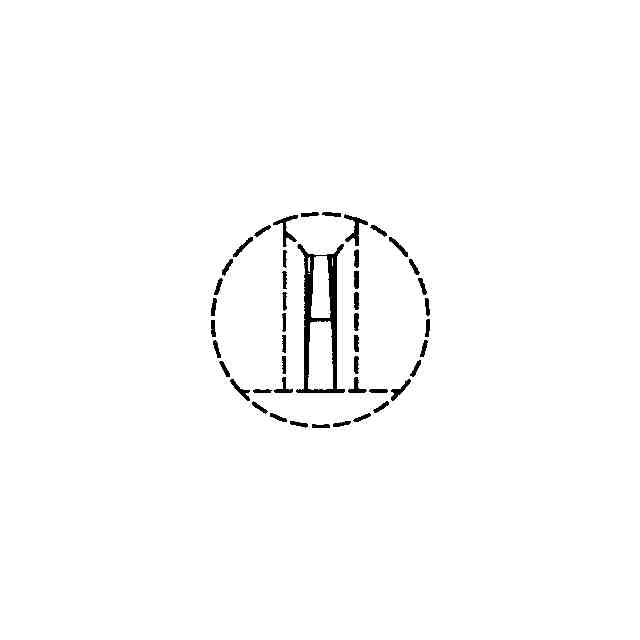

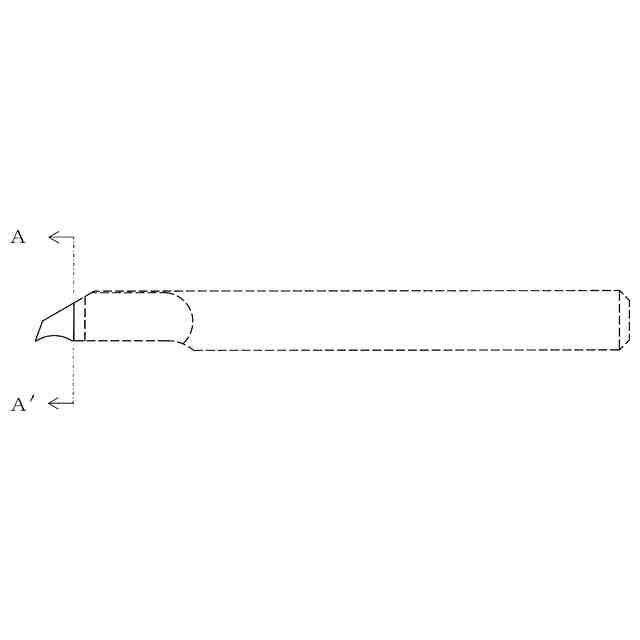

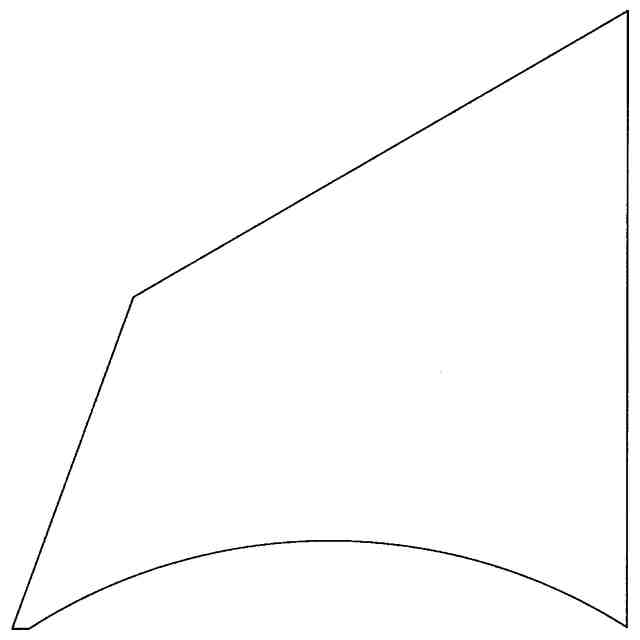

実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。材質は超硬合金である。
