意匠ウォッチ

発行日2025-01-27
公報種別意匠公報(S)
登録番号1789948
登録日2025-01-17
意匠に係る物品回転本棚
意匠分類D6-515(室内整理用家具・用具)
出願番号2024019450
出願日2024-09-20
意匠権者タンスのゲン株式会社
代理人個人

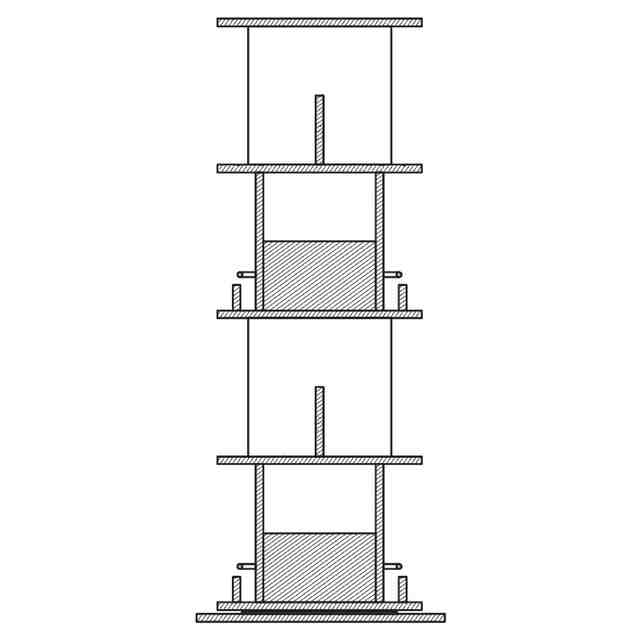

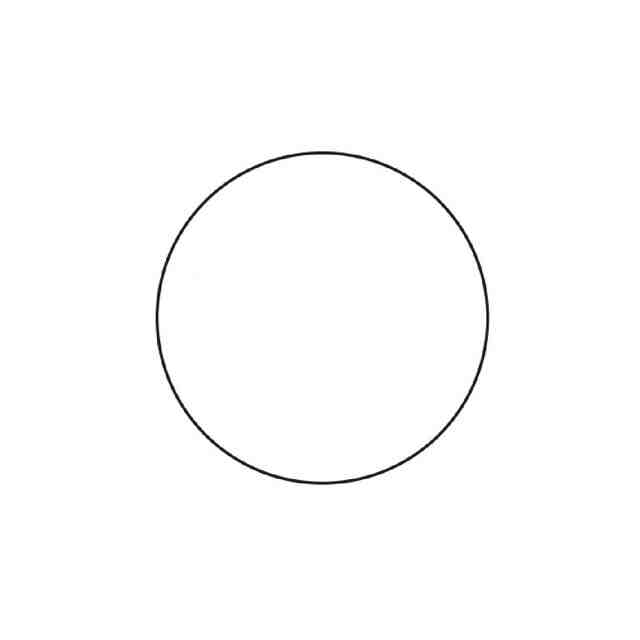

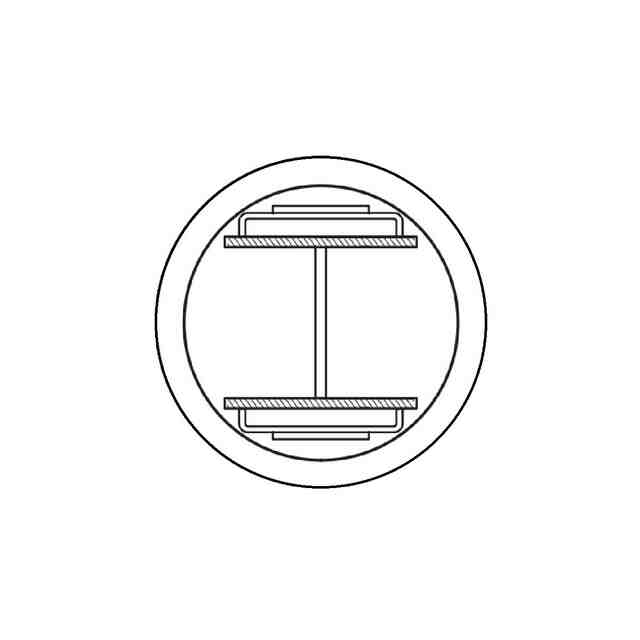

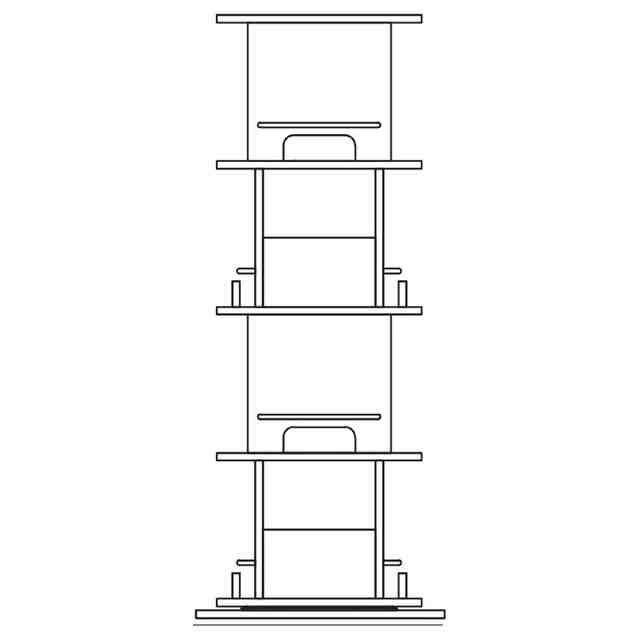

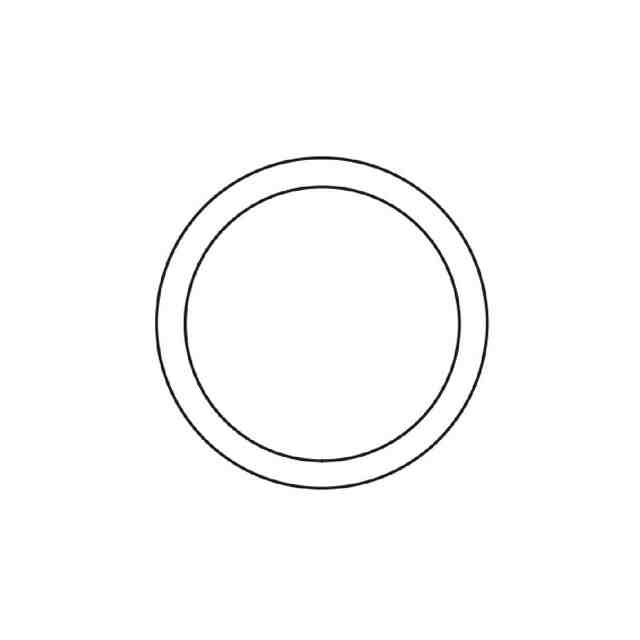

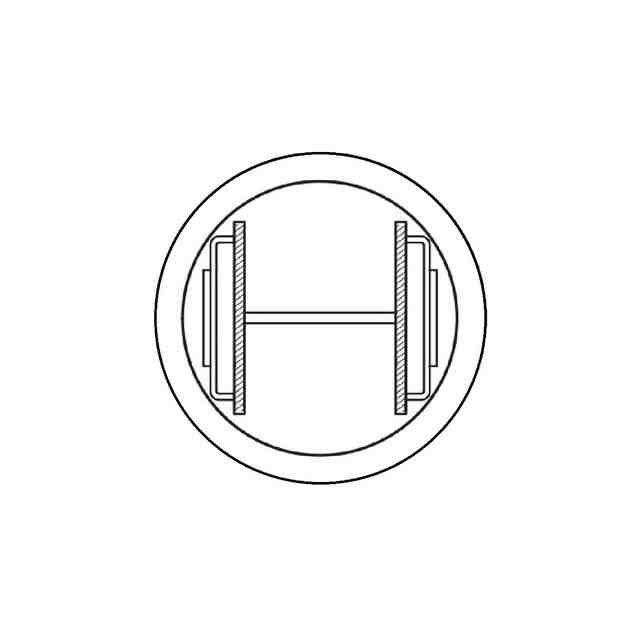

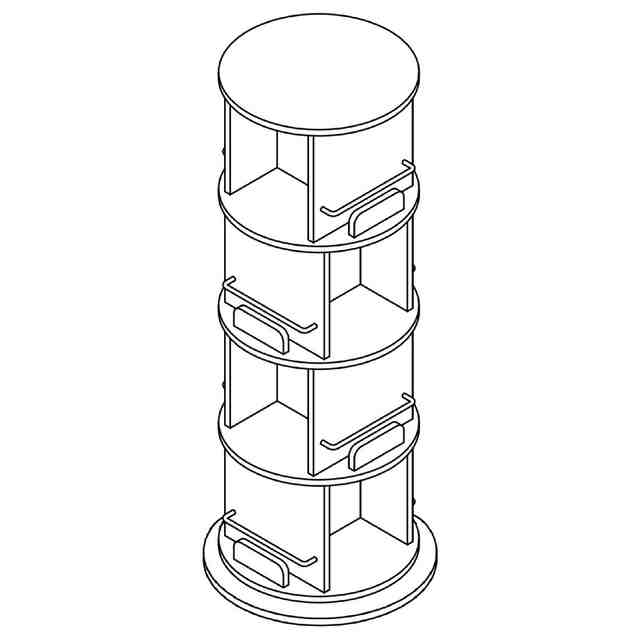

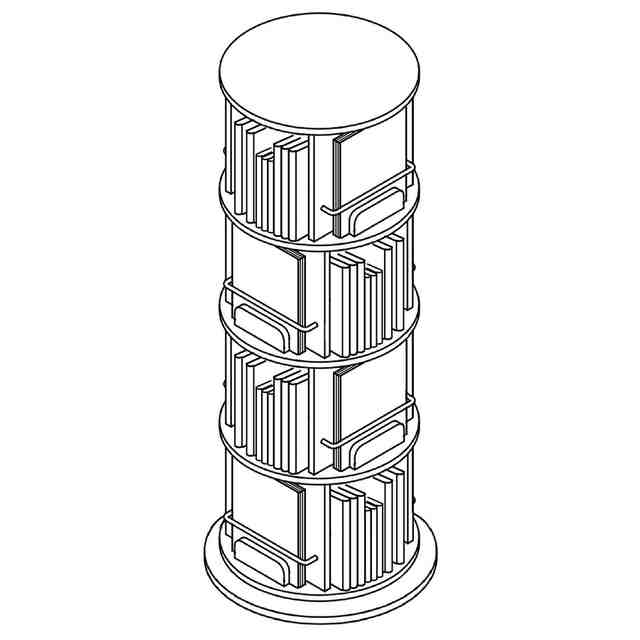

意匠に係る物品の説明本物品の回転本棚は、円形の回転テーブル上に、平面視して円形の4段式の本棚本体が周方向へ回転自在に搭載されたものである。本棚本体は4段の部分本棚を備えており、隣接する各部分本棚は周方向へ90°の位相状態となっている。各部分本棚は、上,下円板と、左,右側板と、これら4枚の板によって画成された本の収納空間を前後に2分割する仕切り奥板とを有している。また、各部分本棚のうち、左,右側板の各表側の領域は、表紙が見えるように本を飾るための左右一対のディスプレイ棚となっている。各ディスプレイ棚には、左,右側板の表側の下部に、外方から本を支持する2本の横長な落下防止バーが配設されているとともに、下円板の対応する端部上に、ディスプレイされた本の下端が当接される2本の細長い落下防止板が配設されている。本物品は4段式の回転本棚であるが、「3段式回転本棚の参考斜視図」に示す3段式の回転本棚や、「5段式回転本棚の参考斜視図」に示す5段式の回転本棚等も、本物品の意匠の類似範囲に含まれる。

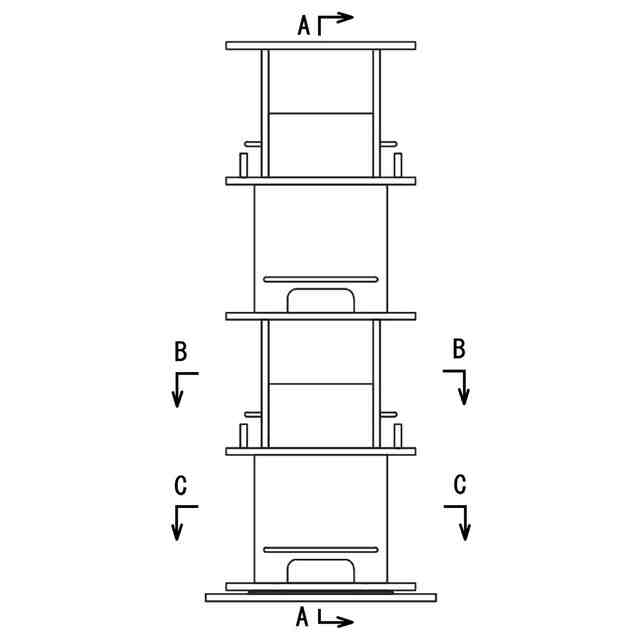

意匠の説明背面図は、正面図と同一であるため省略する。右側面図は、左側面図と同一であるため省略する。

関連意匠
