発行日2025-01-22
公報種別意匠公報(S)
登録番号1789632
登録日2025-01-14
意匠に係る物品清掃具
意匠分類C3-221(清掃用具、洗濯用具等)
出願番号2024013306
出願日2024-06-28
意匠権者キクロン株式会社
代理人個人,個人

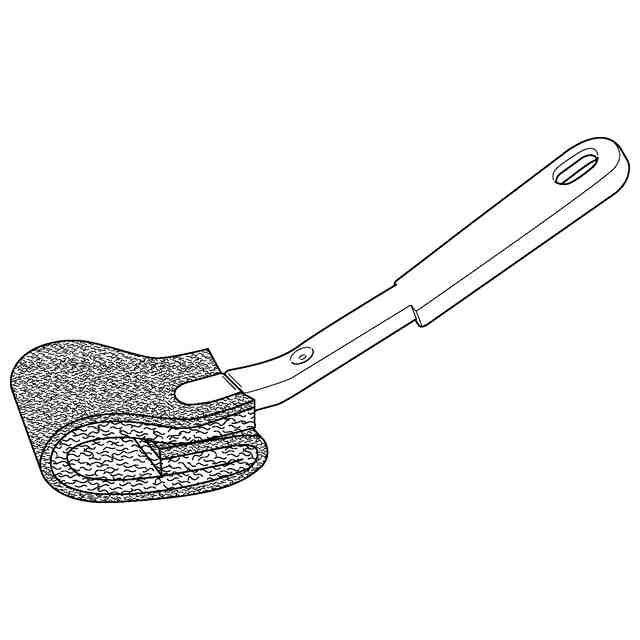

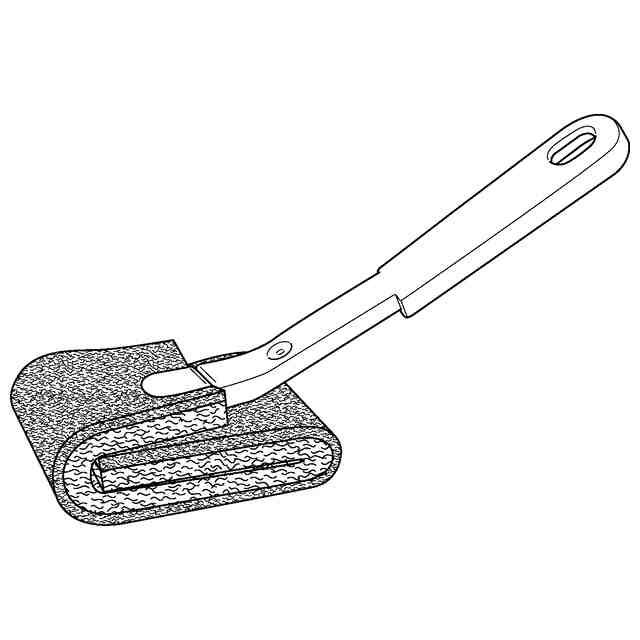

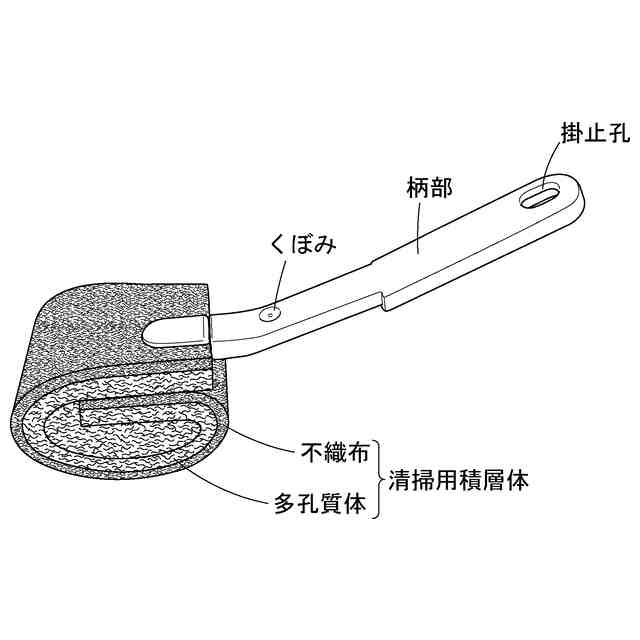

意匠に係る物品の説明本願意匠に係る物品は、主に便器等を磨き洗いするのに使用される清掃具である。本物品の清掃具は、参考斜視図に示すように、「清掃用積層体」と「柄部」からなる。無膜ウレタンフォームの多孔質体に不織布が積層された「清掃用積層体」を、不織布層が外側になりその両端の一部が重なるように環状にした状態で、プラスチック製の「柄部」に固定している。無膜ウレタンフォーム、不織布ともに外気に連通する連通孔を有するので本物品の清掃具は水切れが良く、乾燥しやすいので使用後の取り扱いも容易である。柄部の把持側先端部にはフック等に掛止するための「掛止孔」がある。柄部の付け根部分には浅い「くぼみ」が設けられていて、使用時にこのくぼみに親指の腹先を当てることで、柄部をしっかりと保持することが出来る。清掃時には、前記清掃用積層体の不織布部分を被清掃物に当接して磨き洗いをする。参考斜視図の清掃用積層体部分は力を加えると容易に変形するので、実際の清掃の際には使用状態を示す参考斜視図1、2のように変形した状態にある。特に使用状態を示す参考斜視図2の状態であれば、先端部分を洋式便器の折り返し部分の隙間に差し入れて清掃することが可能である。
意匠の説明

関連意匠
