発行日2025-01-21
公報種別意匠公報(S)
登録番号1789540
登録日2025-01-10
意匠に係る物品薬液注入ポンプ
意匠分類K8-500(動力機械器具、ポンプ、圧縮機、送風機等)
出願番号2024015556
出願日2024-07-26
意匠権者日機装エイコー株式会社
代理人弁理士法人MSウィード

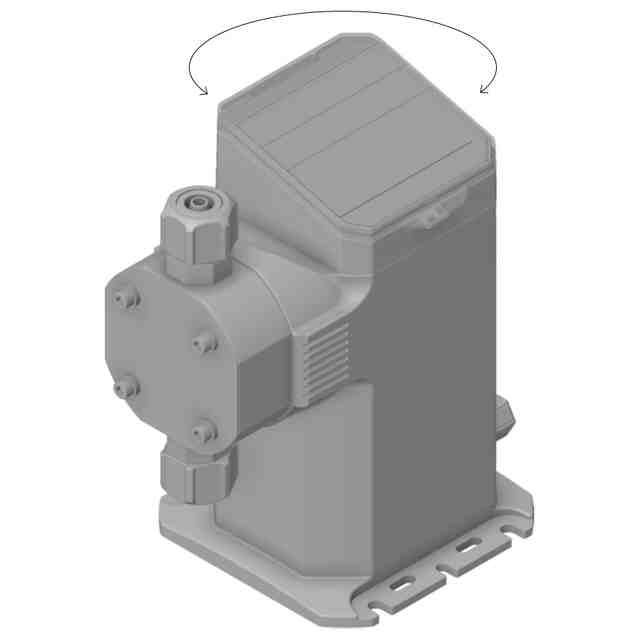

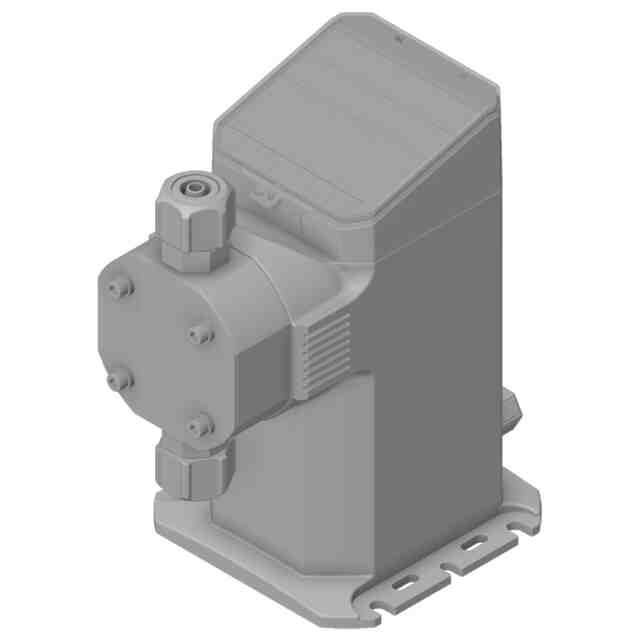

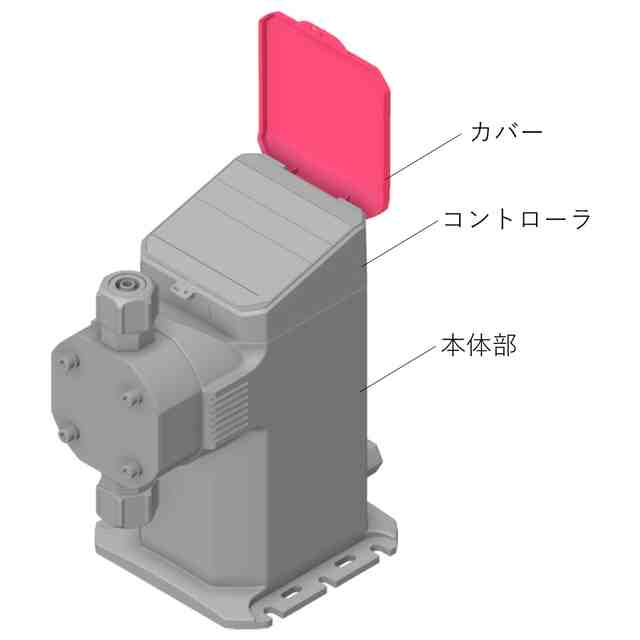

意匠に係る物品の説明本物品は、流体の殺菌のため、例えばクーリングタワーや水処理装置等への薬液注入をする際に用いられる薬液注入ポンプである。本物品は、モーター等の電子部品が格納された本体部と、本体部の上面に取り付けられたコントローラとを備える。「前方斜視図」に示すように、コントローラの上面は、正面側が背面側よりも低くなるように傾斜している。また、「透明部を示す参考前方斜視図」及び「使用状態を示す参考前方斜視図1」に示すように、コントローラはカバーを備えており、当該カバーは開閉が可能である。加えて、「使用状態を示す参考前方斜視図2」に示すように、コントローラは水平方向に自在に回転が可能であり、これにより、本物品の操作、駆動状態や設定状況の確認をしやすい向きにコントローラの向きを調整することができる。

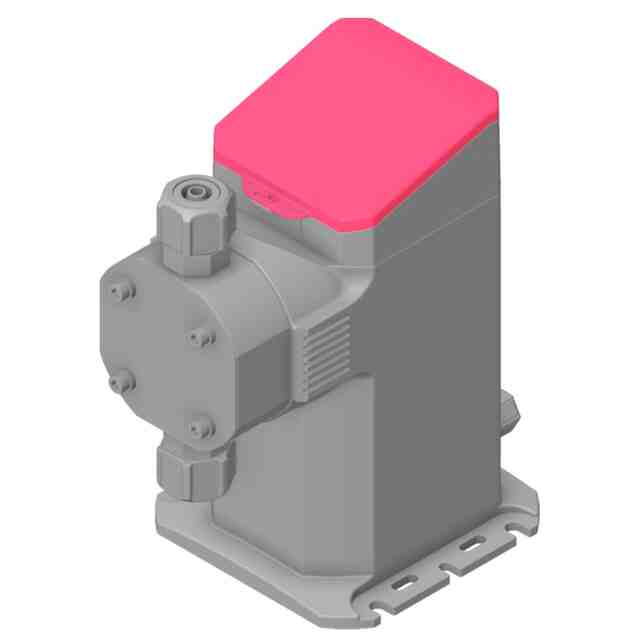

意匠の説明各図に表された濃淡は、いずれも立体表面の形状を特定するためのものである。「透明部を示す参考前方斜視図」及び「使用状態を示す参考前方斜視図1」において赤色を施した部分は、透明である。
