意匠ウォッチ

発行日2024-12-24
公報種別意匠公報(S)
登録番号1787696
登録日2024-12-16
意匠に係る物品排水管清掃具
意匠分類C3-10(清掃用具、洗濯用具等)
出願番号2024012208
出願日2024-06-17
意匠権者アサダ株式会社
代理人個人,個人,個人

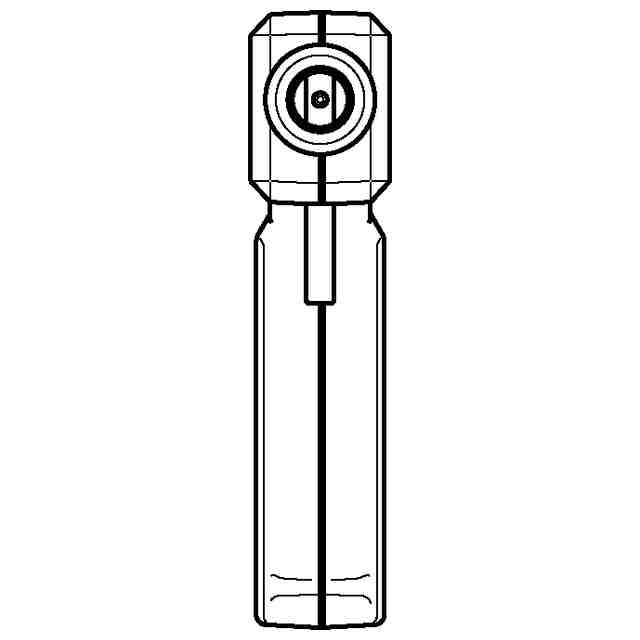

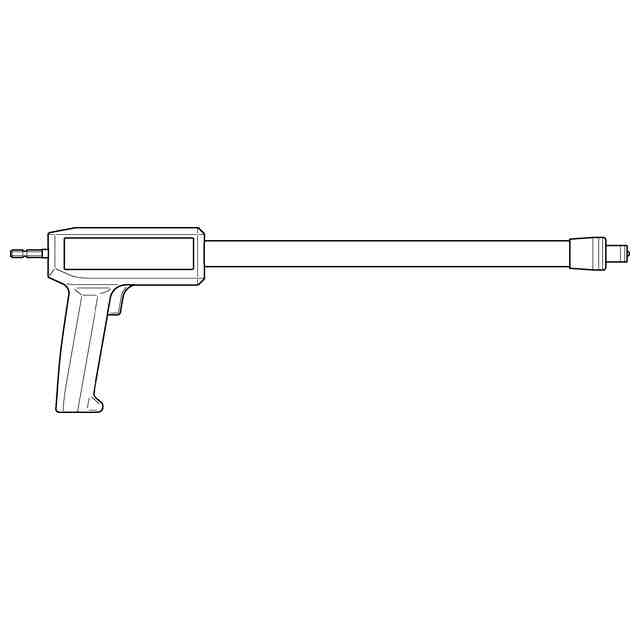

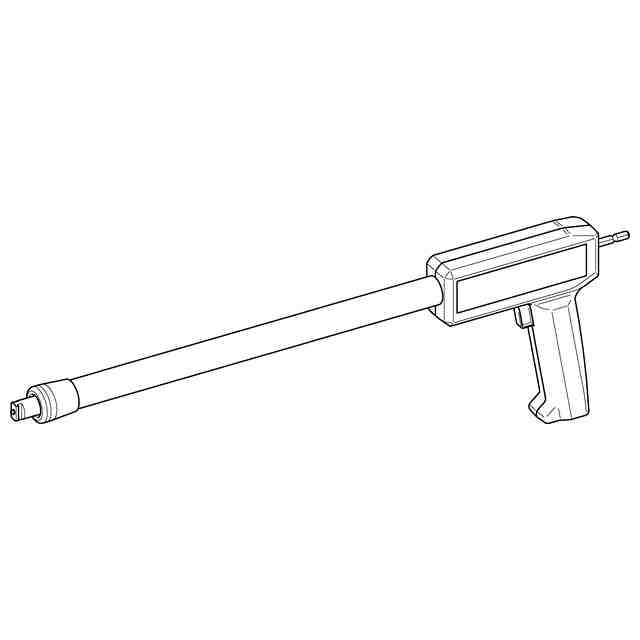

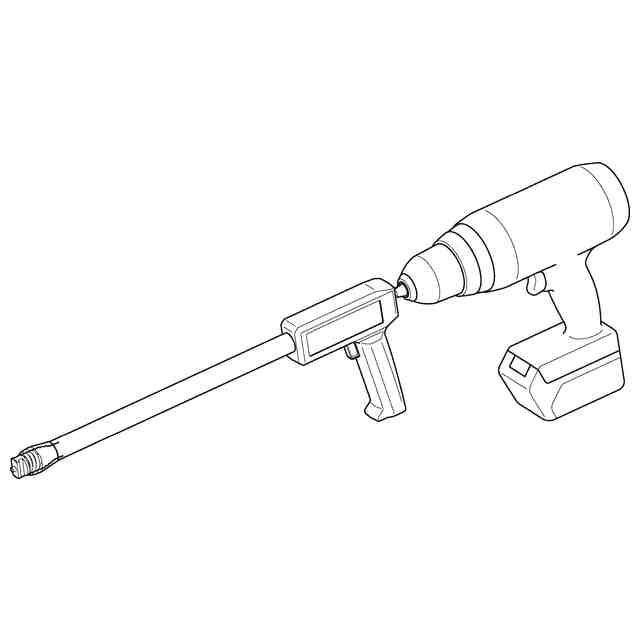

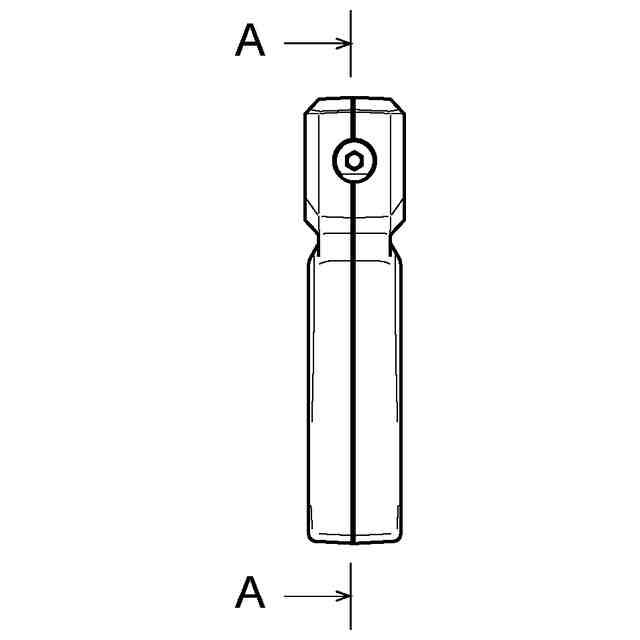

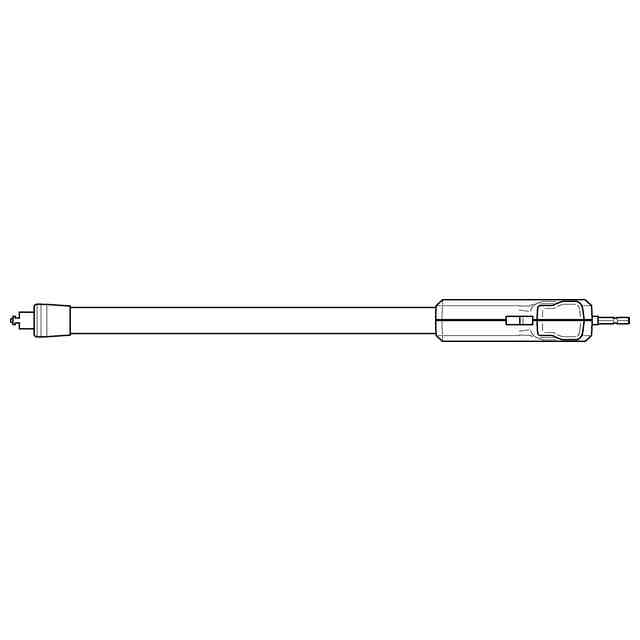

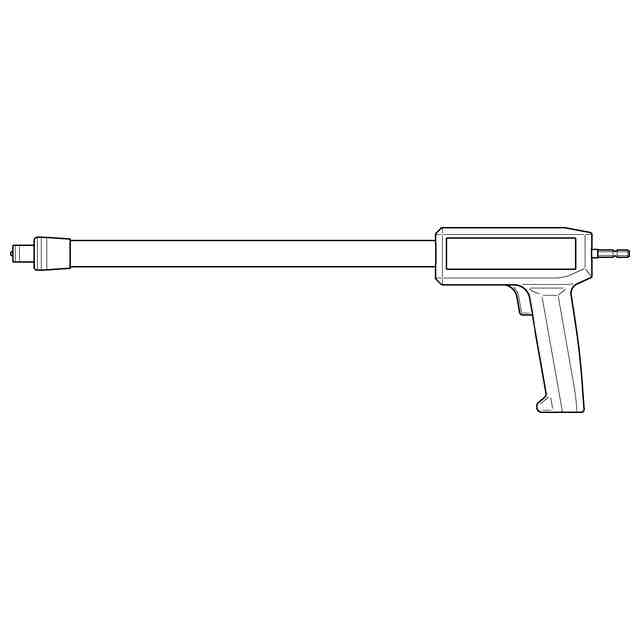

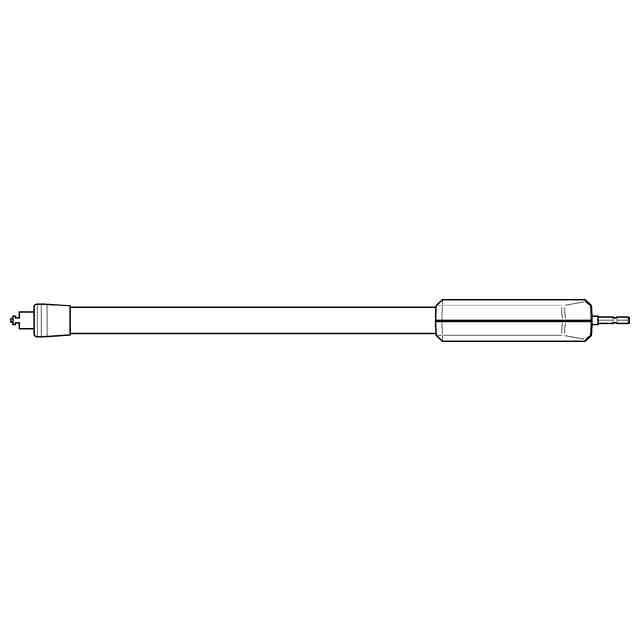

意匠に係る物品の説明本物品は、排水管の詰まりを除去する排水管清掃具である。本物品は、斜視図他、各図面に示すように、銃身と銃把、及び引き金状の部材を備えた拳銃態様の形状に構成されている。銃身の先端、銃口に相当する部分にはワイヤブラシを取り付け可能なコネクタが配置され、銃把後端には、六角ビットが突出している。当該六角ビットには、参考図に示すように電動ドリル又は電動インパクトドライバが接続される。そして、断面図に示すように、銃身内には一端に前記コネクタ、他端に前記六角ビットを備えたシャフトが挿嵌されている。先端にワイヤブラシを備えたワイヤを継手で延長しつつ、当該ワイヤブラシを電動ドリル等で回転させながら排水管内を清掃すると共に、排水管内の詰まりに到達したとき、銃身の長さ分、シャフトを前後させることによって、詰まりをワイヤブラシで打突して詰まりを除去することができる。
意匠の説明閉じていない細線は、立体の表面の形状を特定する線である。

関連意匠
