発行日2024-11-19
公報種別意匠公報(S)
登録番号1784956
登録日2024-11-11
意匠に係る物品フリーザー用ダクト
意匠分類K4-90(食料加工機械等)
出願番号2024010275
出願日2024-05-22
意匠権者株式会社前川製作所
代理人SSIP弁理士法人

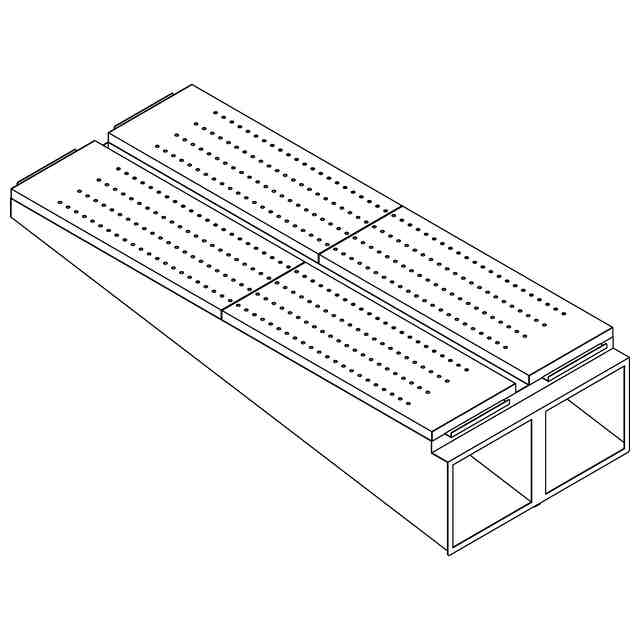

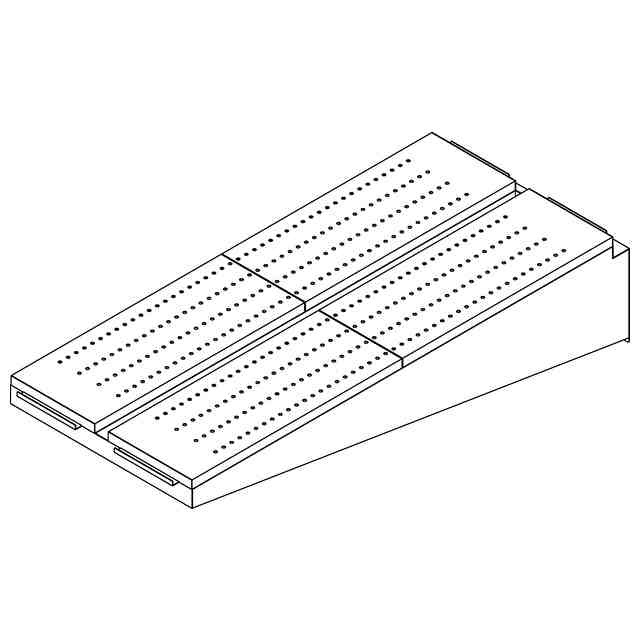

意匠に係る物品の説明本物品は、コンベアに載置された食品にコンベアの上下から冷風を噴きつけて冷凍するフリーザー用のダクトであって、コンベアの下方から食品に向かって噴きつけられる冷風が流通するためのダクトである。使用状態を示す参考斜視図1及び2に示されるように、冷風が噴き出される複数の噴き出し孔が形成された蓋が本物品の開口部(平面図で表される開口部)を塞ぐように蓋と本物品とが組み合わされ、蓋と組み合わされた本物品は、フリーザーにおいて、蓋の噴き出し孔がコンベアの下方に対向するようにしてコンベアの下方に設けられる。フリーザーにおいて、冷風が流通する別のダクトが、使用状態を示す参考斜視図1に示される本物品の端部の開口に接続され、別のダクトを流通する冷風が本物品内に流入し、本物品と組み合わされた蓋の噴き出し孔から冷風が噴き出されて、本物品の上方に位置するコンベア上の食品に冷風が噴き付けられることにより、食品が冷凍される。
意匠の説明
この意匠をJ-PlatPatで参照する
