意匠ウォッチ

発行日2024-11-13
公報種別意匠公報(S)
登録番号1784456
登録日2024-11-05
意匠に係る物品フライヤー用増油タンク
意匠分類K4-90(食料加工機械等)
出願番号2024016602
出願日2024-08-08
意匠権者株式会社パロマ
代理人個人,個人

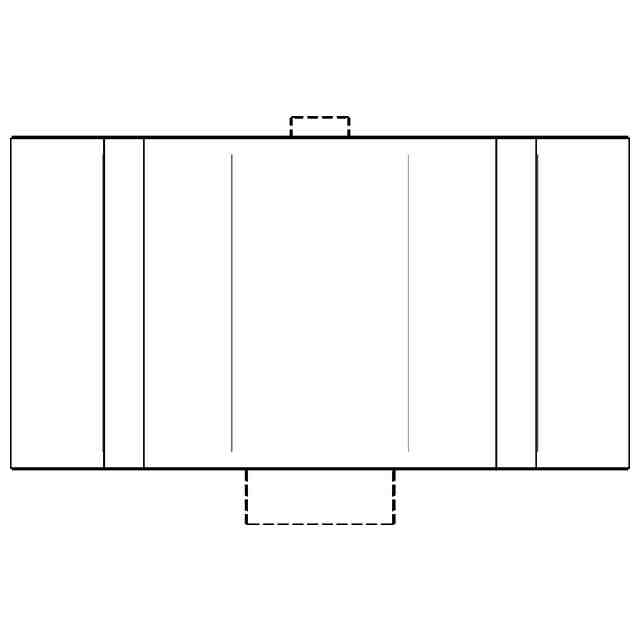

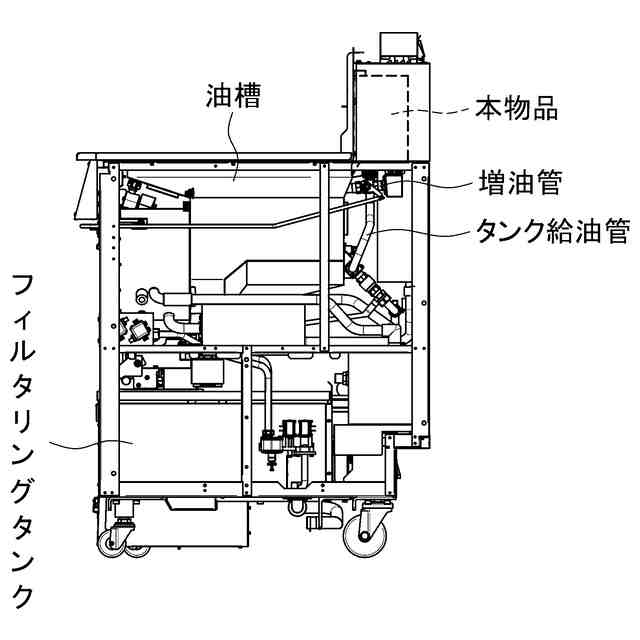

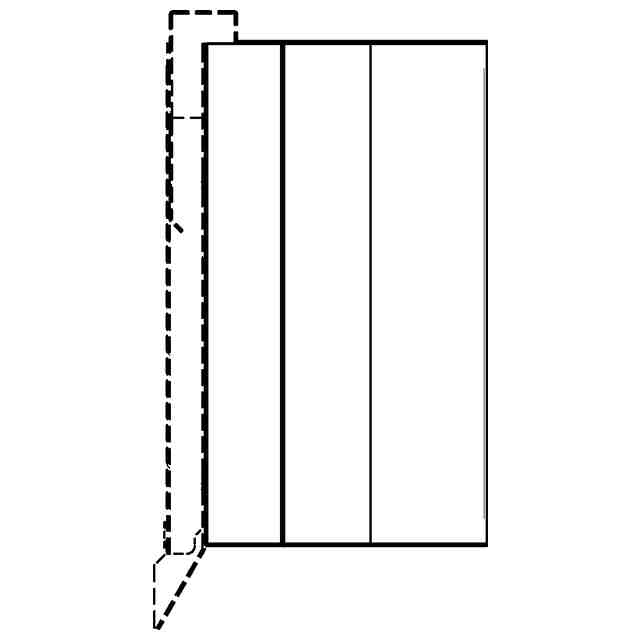

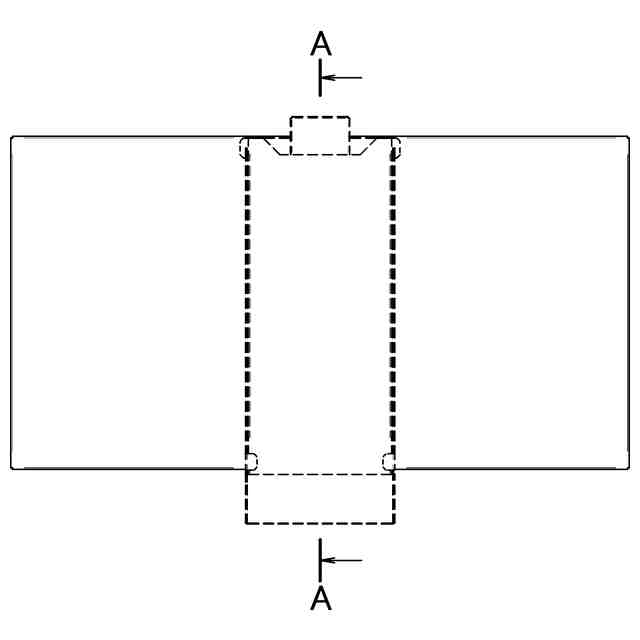

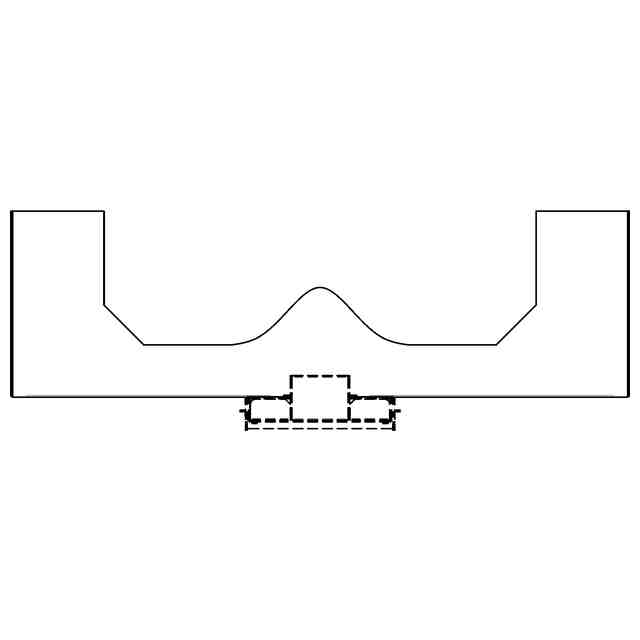

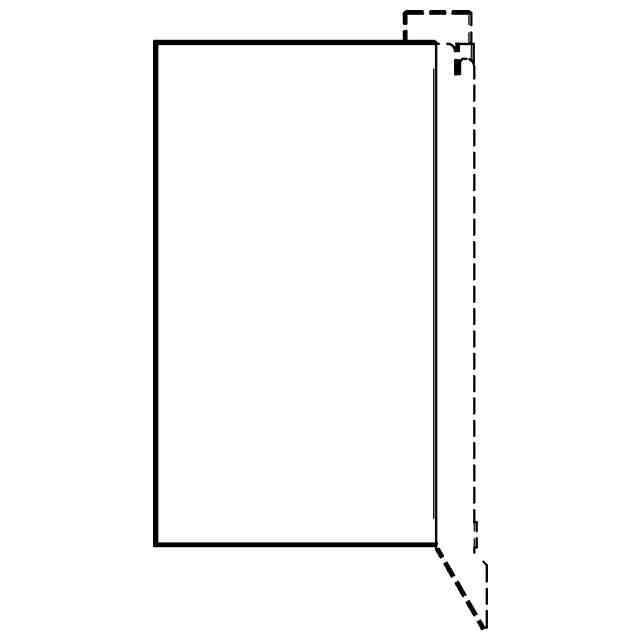

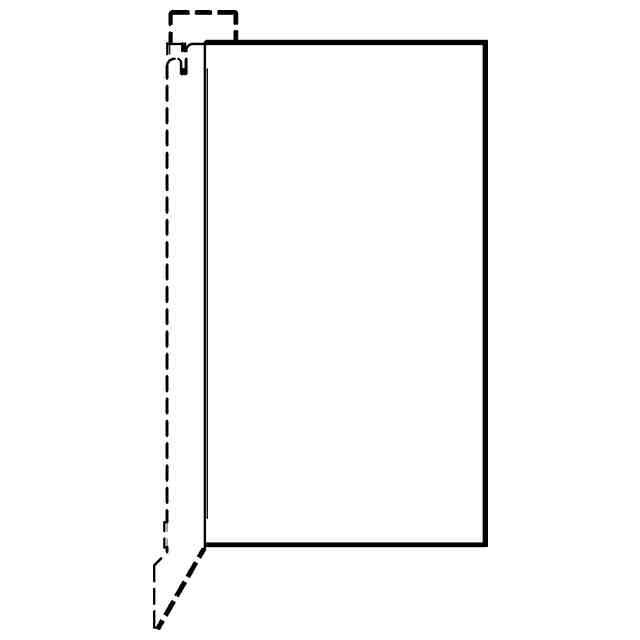

意匠に係る物品の説明本物品は、油槽内に収容した調理油を加熱してポテトなどの被調理物をパルス燃焼器等の燃焼手段で加熱調理する業務用のフライヤーにおいて、油槽内に調理油を補給するために油槽の後方且つ上側に設置されるフライヤー用増油タンクである。本物品の使用状態及び各部の名称を示す参考斜視図及び参考断面図に示すように、本物品の後面には、前方へ凹む凹部が形成されている。凹部内には、燃焼手段の燃焼排気を排出するための排気管の途中に設けた一対のマフラーが上下方向に貫通している。凹部には、一対のマフラーの間に突出する平面視三角形状の突出部が設けられている。フライヤーの各部の名称を示す参考右側面図に示すように、本物品の下面右側には、本物品内の調理油を油槽に供給するための増油管が接続されている。本物品の下面左側には、油槽下側のフィルタリングタンクでフィルタリングされた調理油を本物品を介して油槽に戻すためのタンク給油管が接続されている。本物品の底面に示す点線の円は、各管の接続口である。本物品の天板には、タンク給油管から供給された調理油が満杯状態になると溢れ出す油出口と、油出口から溢れ出た調理油を前面側へ導く油ガイドとが設けられている。本物品の前面には、油ガイド及びオーバーフロー経路を省略した状態を示す参考斜視図に示すように、油出口から繋がる前部開口が設けられ、油ガイドで前面側に導かれた調理油を流下させて油槽に供給する管状のオーバーフロー経路が前部開口を覆うように設けられている。
意匠の説明図面において実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。また、図面内に表された非連続線は、立体表面の形状を特定するためのものである。

関連意匠
