意匠ウォッチ

発行日2024-10-30
公報種別意匠公報(S)
登録番号1783498
登録日2024-10-22
意匠に係る物品勤務状況表示用画像
意匠分類N3-10W()
出願番号2024004352
出願日2024-03-01
意匠権者三菱電機ITソリューションズ株式会社
代理人弁理士法人クロスボーダー特許事務所

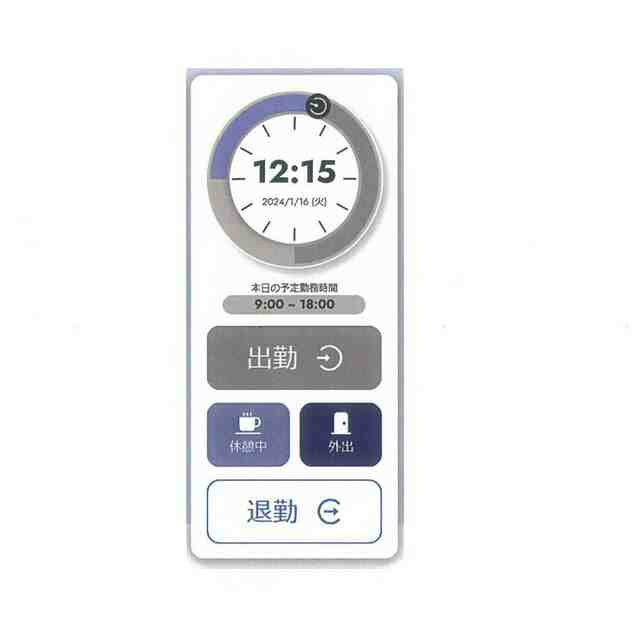

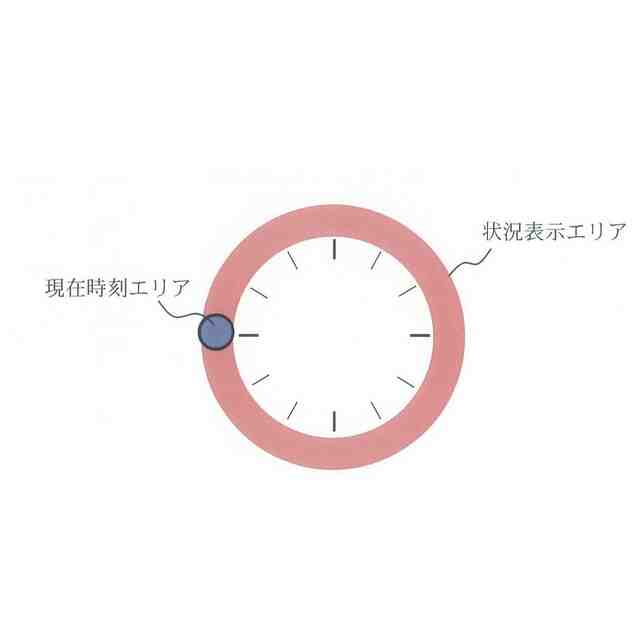

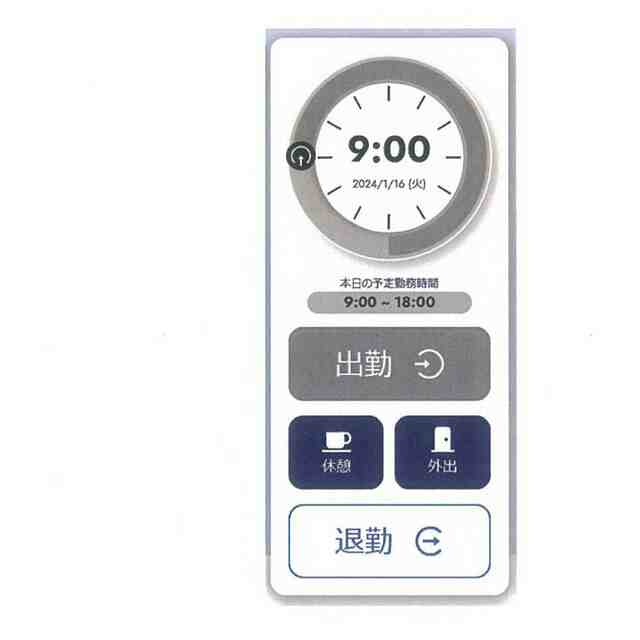

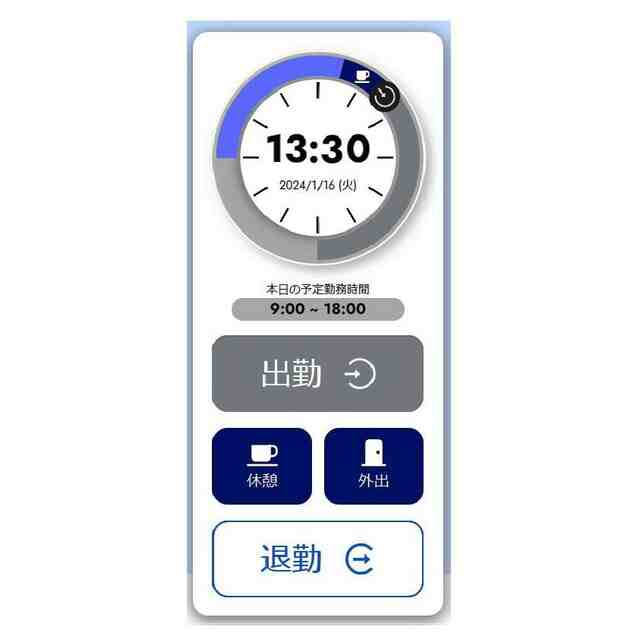

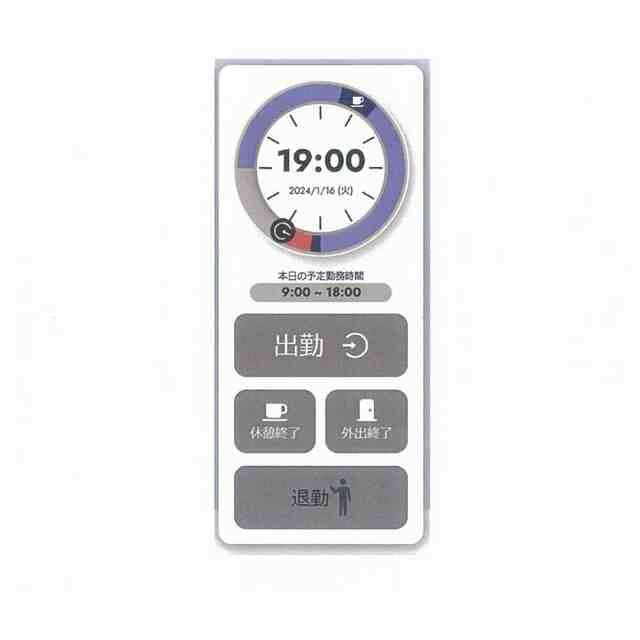

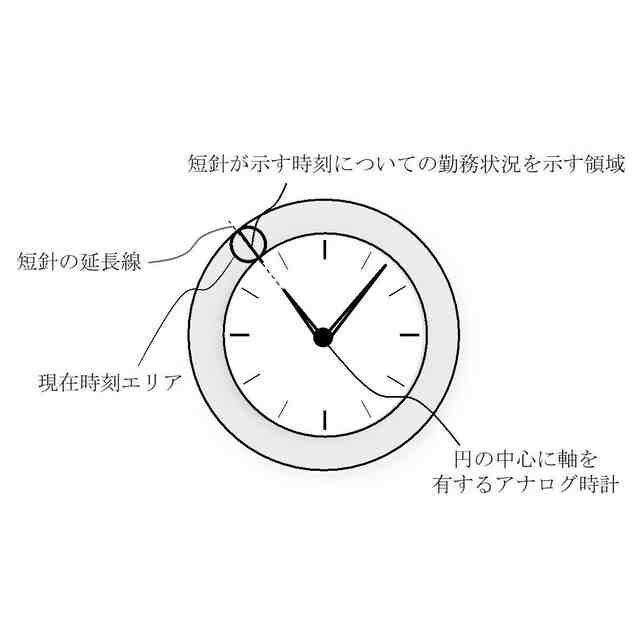

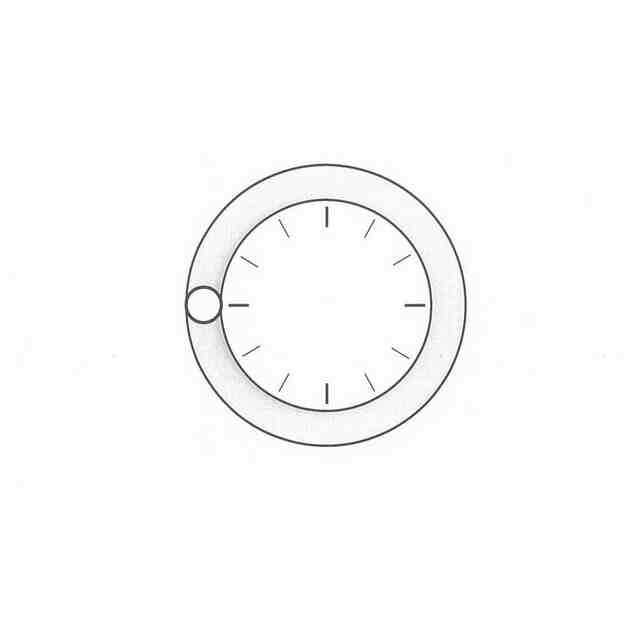

意匠に係る物品の説明本画像は、従業員等の1日の勤務状況を表示するための情報表示用画像である。各部の名称を示す参考図に示されたように、本画像は、状況表示エリアと、現在時刻エリアとが設けられる。状況表示エリアは、円環形状をしている。状況表示エリアを説明する参考図に示されたように、状況表示エリアは、円の中心に軸を有するアナログ時計が存在すると仮定した場合に、アナログ時計の短針の延長線上の領域が短針が示す時刻についての勤務状況を表す。これにより、状況表示エリアは、12時間分の勤務状況を表す。状況表示エリアは、勤務状況毎に色等によって区分される。現在時刻エリアは、状況表示エリア上の現在時刻の位置に表示される。現在時刻エリアは、時刻に応じたアイコンが表示される。使用状態を示す参考図1～4を用いて、本画像の使用状態の例を説明する。この例では、2024年1月16日(火)は予定勤務時間が9:00～18:00であり、12:15～13:30と、18:00～18:15とが休憩時間に設定されていることを前提としている。使用状態を示す参考図1は、9:00に出勤ボタンが押下された状態を示している。使用状態を示す参考図2は、参考図1の状態の後、12:15になった状態を示している。使用状態を示す参考図3は、参考図2の状態の後、13:30になった状態を示している。使用状態を示す参考図4は、参考図3の状態の後、19:00に退勤ボタンが押下された状態を示している。使用状態を示す参考図1～4に示すように、状況表示エリアは、勤務している時間と、勤務していない時間とが色分けされる等して区分される。また、状況表示エリアは、勤務している時間と、休憩時間とが色分けされる等して区分される。また、状況表示エリアは、勤務している時間が予定勤務時間内の時間と、予定勤務時間外の時間とで色分けされる等して区分される。この例では、予定勤務時間の開始時刻である9:00に出勤ボタンが押下された。しかし、予定勤務時間の開始時刻前に出勤ボタンが押下される場合もある。例えば、8:55に出勤ボタンが押下される場合もある。この場合には、8:55～9:00は、予定勤務時間外であるので、予定勤務時間内とは色分けされる等して区分して表示される。なお、例えば、8:45～9:00が休憩時間に設定されている場合には、8:55～9:00は、休憩時間として表示される。
意匠の説明状況表示エリアを説明する参考図と、使用状態を示す参考図1～4とにおいて、画像図に表されていない図形及び色彩等は、使用例の説明のためだけに表したものである。

関連意匠
