意匠ウォッチ

発行日2024-10-24
公報種別意匠公報(S)
登録番号1783080
登録日2024-10-16
意匠に係る物品飲料容器
意匠分類C5-3150(飲食用容器又は調理用容器)
出願番号2024008875
出願日2024-04-30
意匠権者和平フレイズ株式会社
代理人個人

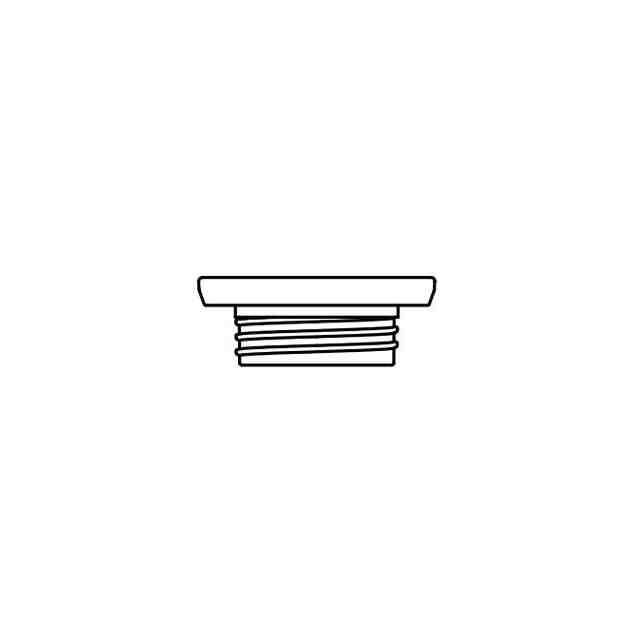

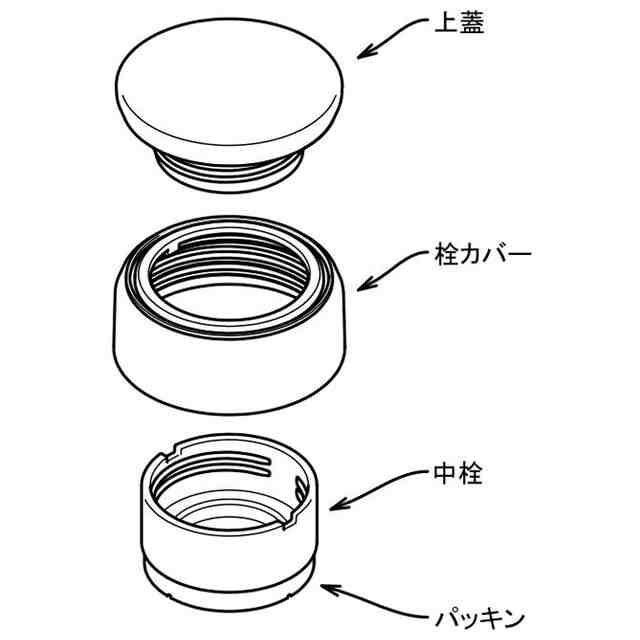

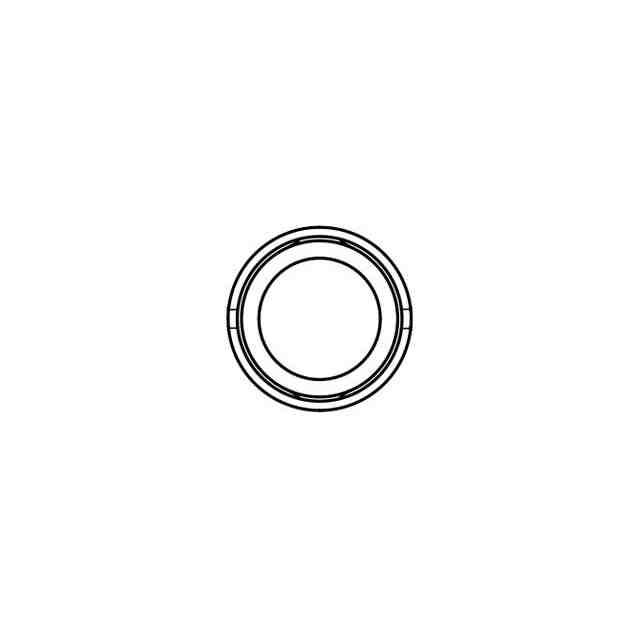

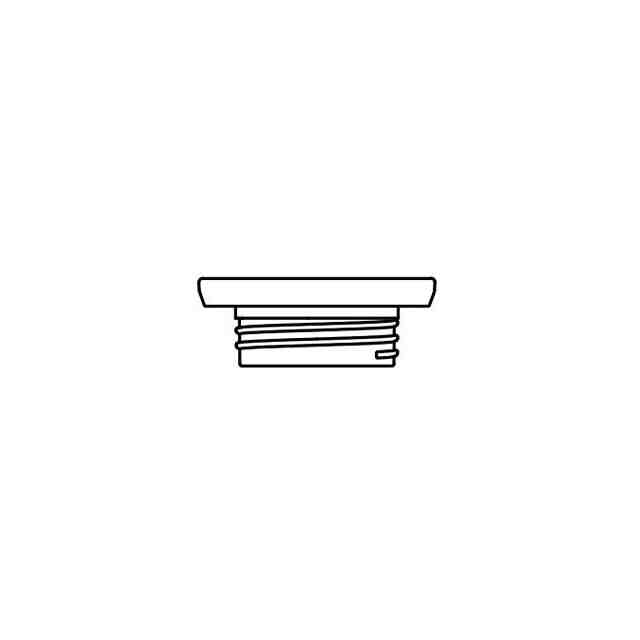

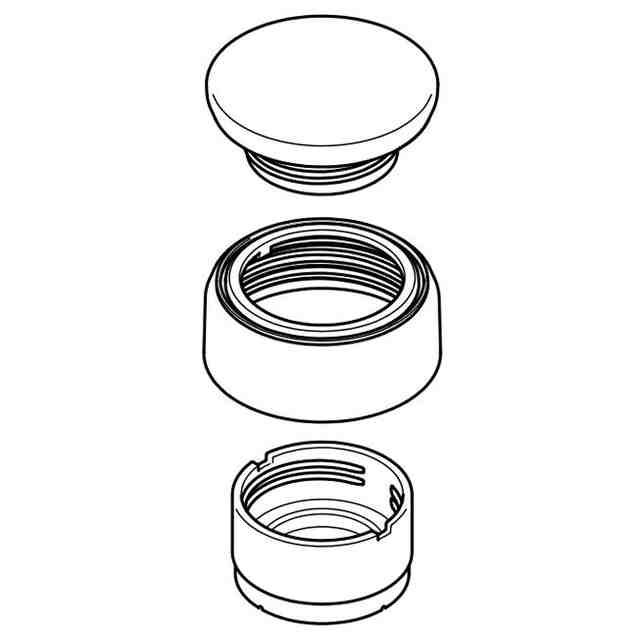

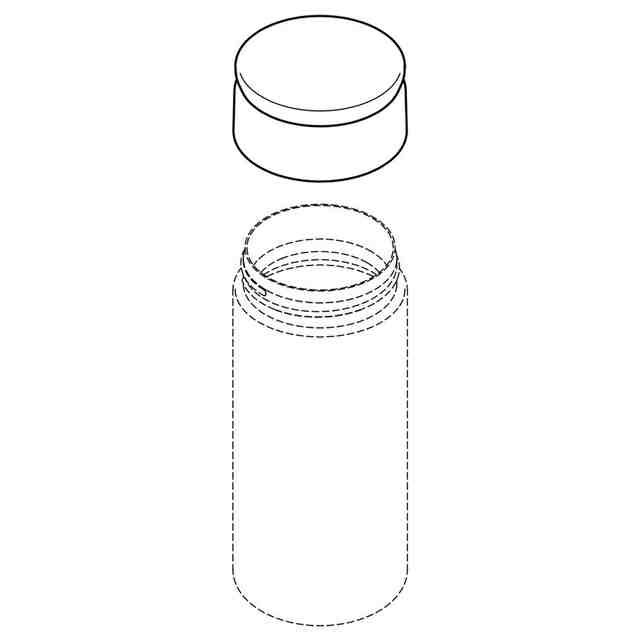

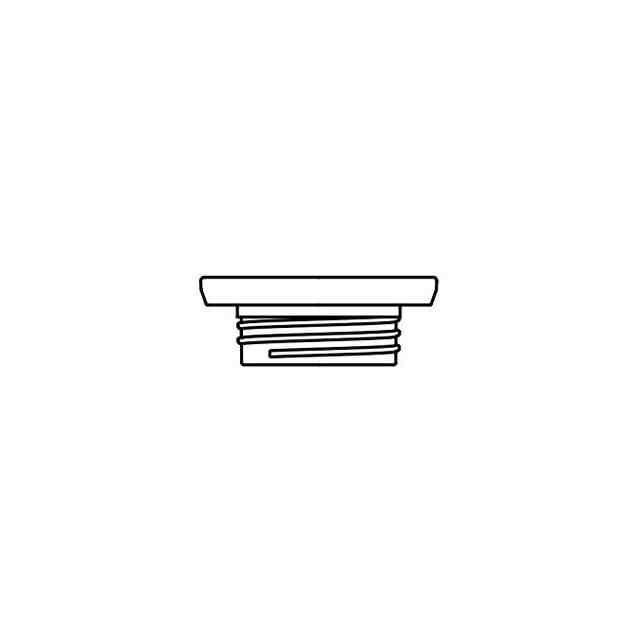

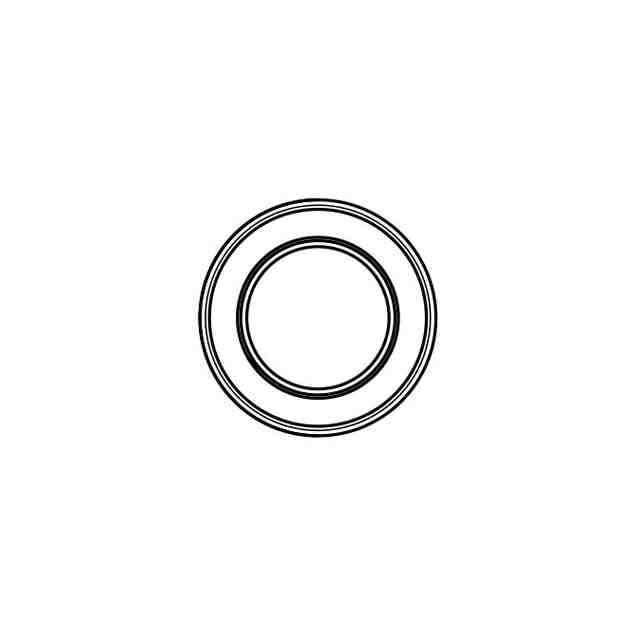

意匠に係る物品の説明本物品は、容器胴体とキャップユニットとを備えた飲料容器である。キャップユニットは、参考分解斜視図に示すように、上蓋、栓カバー及び中栓の三部品から構成される。栓カバーの開口部には上蓋が収容され、かつ、中栓が下側から取り付けられる。中栓の下端にはパッキンが一体的に装着されている。上蓋の凸部には螺旋溝が形成され、中栓の内壁に形成された螺旋溝に螺合し、三部品がキャップユニットとして一体化する。キャップユニットを清掃したい場合は、この螺合状態を弛める方向に上蓋を回転させれば、部品毎に分離することができる。

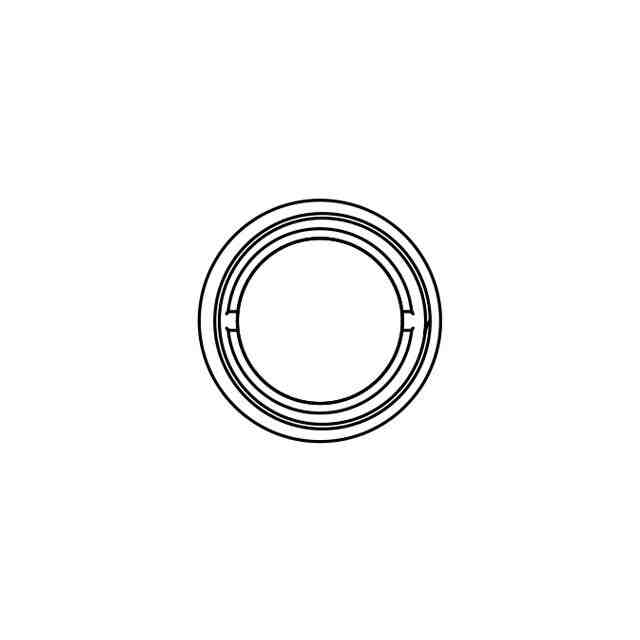

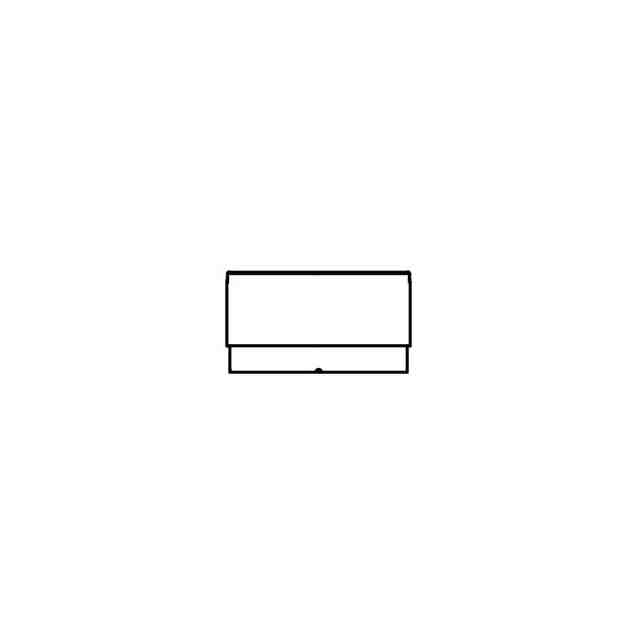

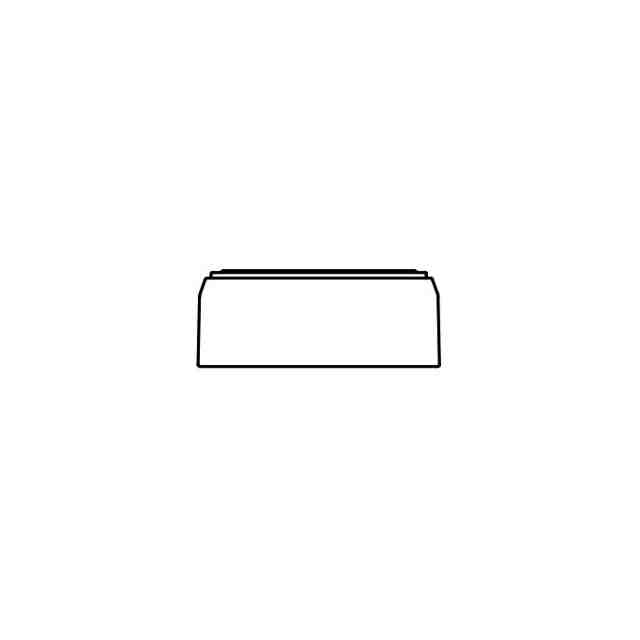

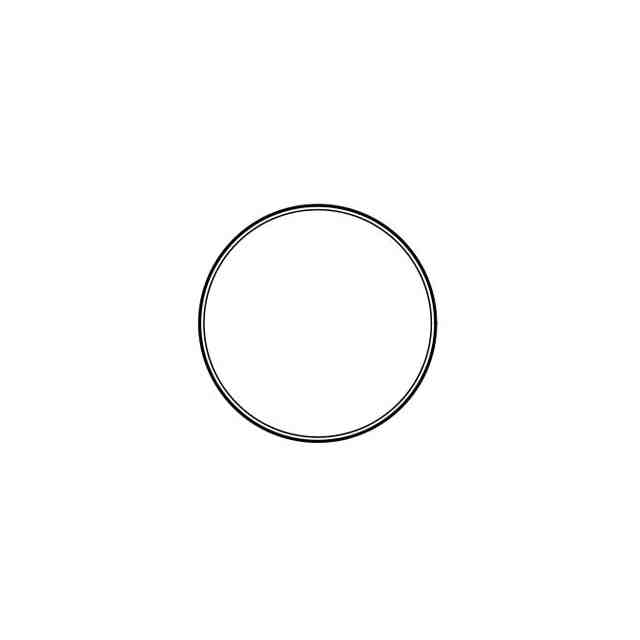

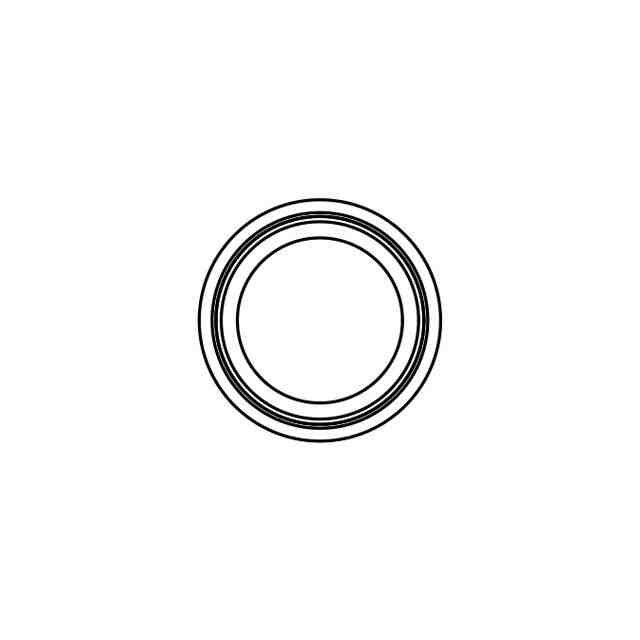

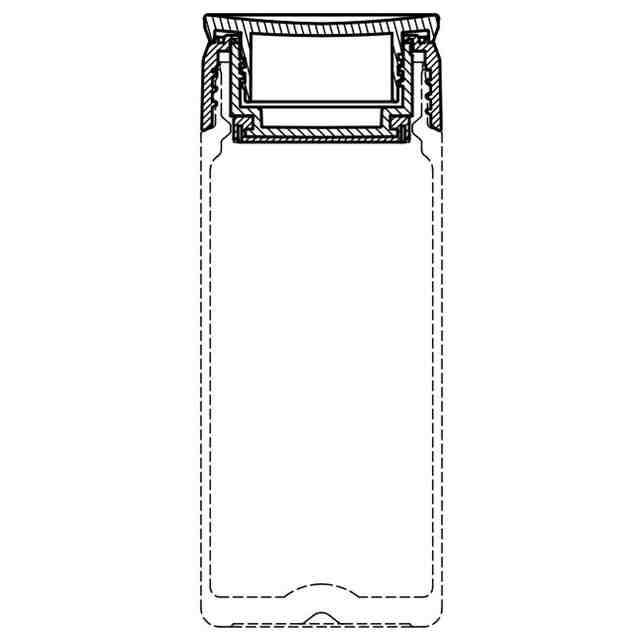

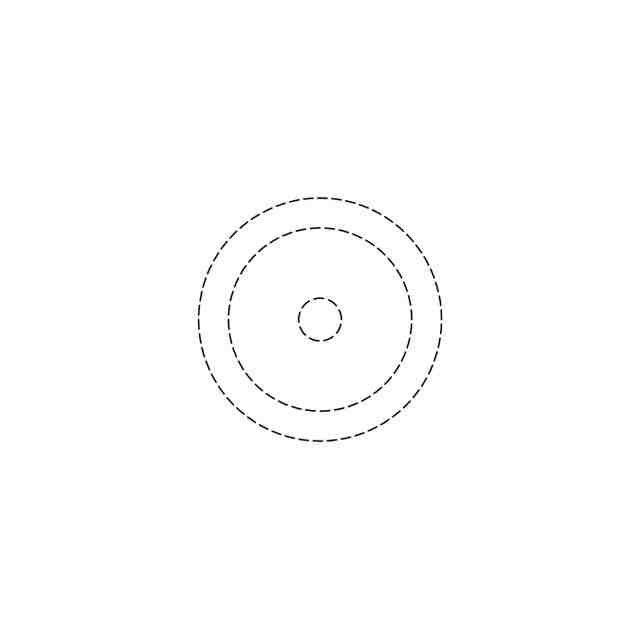

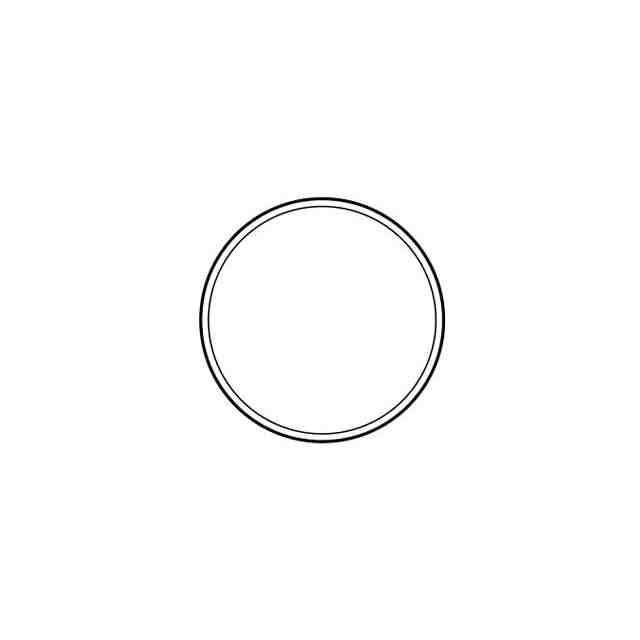

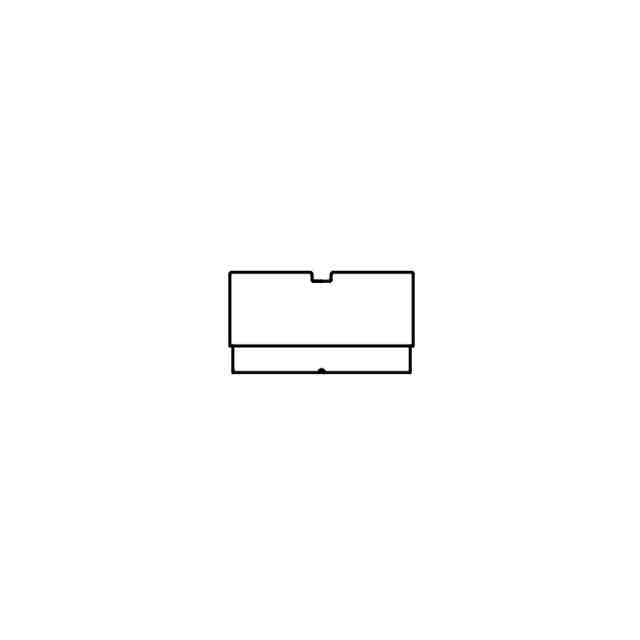

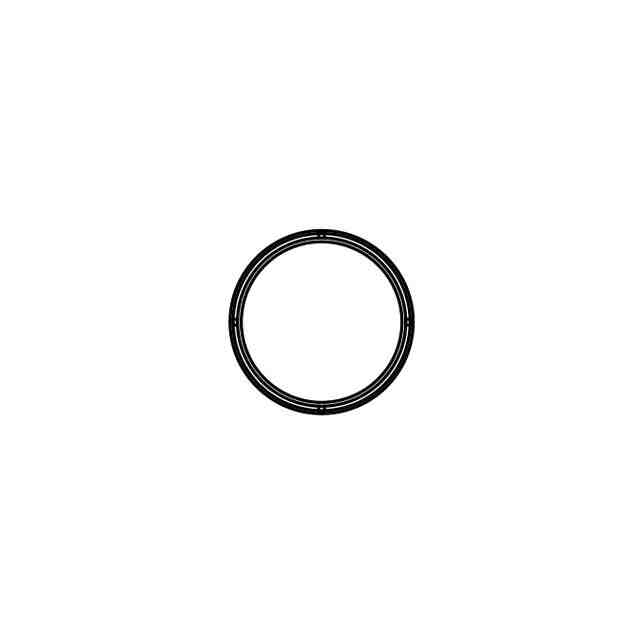

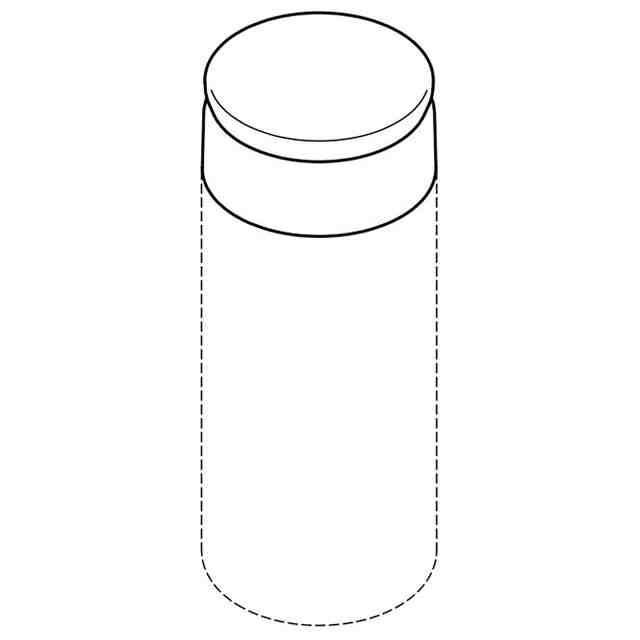

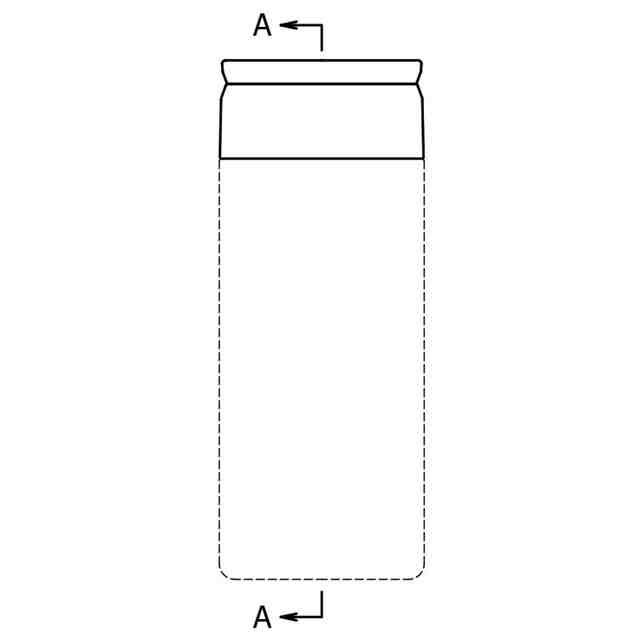

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。背面図、右側面図及び左側面図は正面図と同一である。栓カバーの背面図、栓カバーの右側面図及び栓カバーの左側面図は栓カバーの正面図と同一である。中栓の背面図は中栓の正面図と同一である。中栓の左側面図は中栓の右側面図と同一である。

関連意匠
