意匠ウォッチ

発行日2024-10-22
公報種別意匠公報(S)
登録番号1782870
登録日2024-10-11
意匠に係る物品船舶用制御機
意匠分類N3-10W()
出願番号2024005122
出願日2024-03-12
意匠権者ナブテスコ株式会社
代理人個人,個人

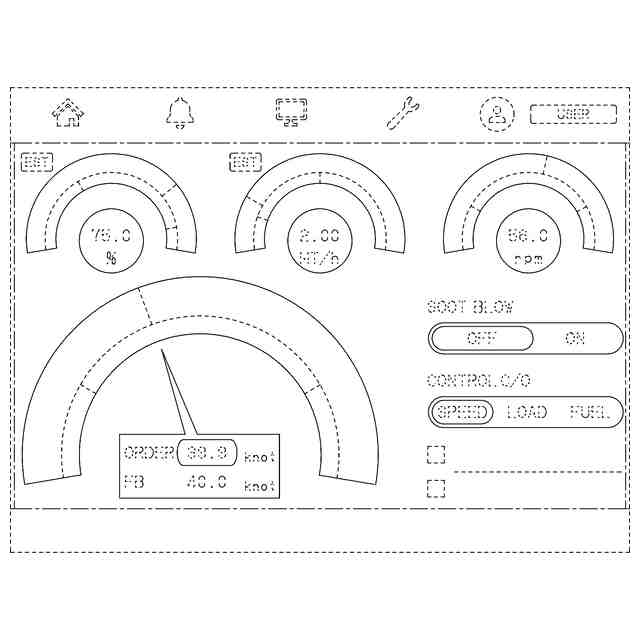

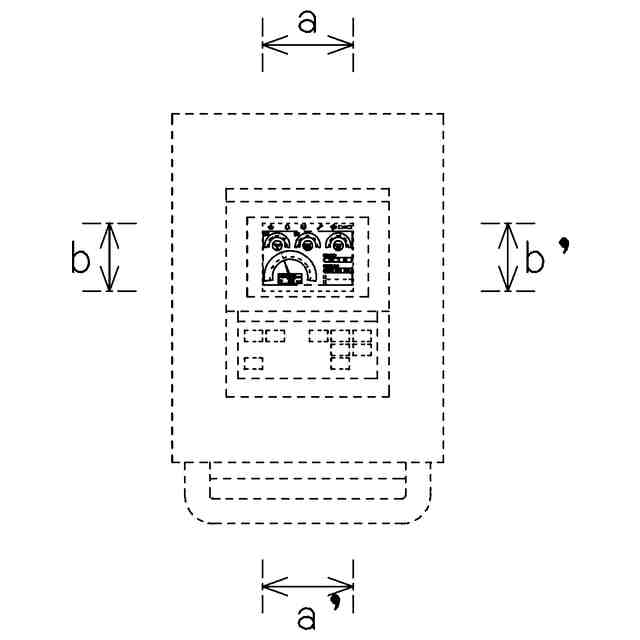

意匠に係る物品の説明この意匠に係る物品は、船舶の航行に際し、船速(SPEED)、負荷(LOAD)、燃料消費(FUEL)についての指示値を入力することにより、出力値が一致するように船舶を制御する船舶用制御機である。a-a’,b-b’部分拡大図に表された画像は、船舶の制御に関する操作及び表示を行うために用いられる画像である。使用状態を示す参考図に示す通り、制御モード切り替え釦により制御対象を選択することができる。選択した制御対象が左下のゲージに大きく表示されると、目標値を入力することができる。ここでは船速(SPEED)モードが選択されており、青色のゲージはあらかじめ設定した船速の範囲値を表し、緑色のゲージは現在の出力値を表している。また、SOOT BLOW切り替え釦により、ON/OFFを切り替えることができ、ONにして回転数を一定の値まで上げることにより、堆積したすすを除去することができる。

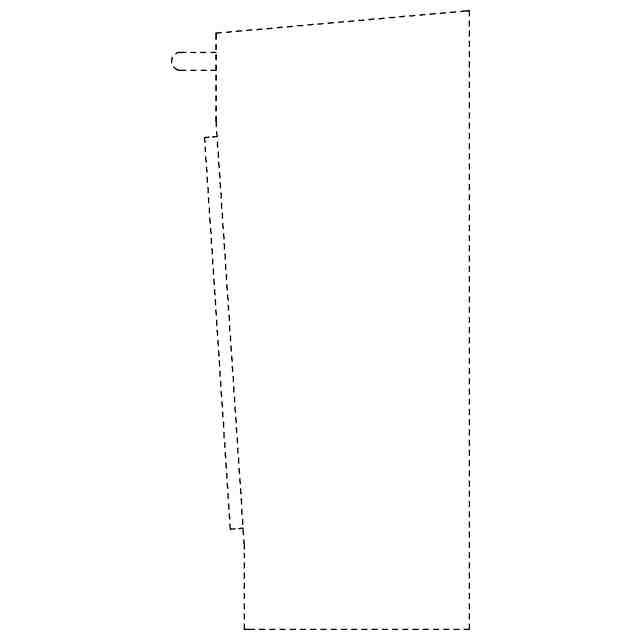

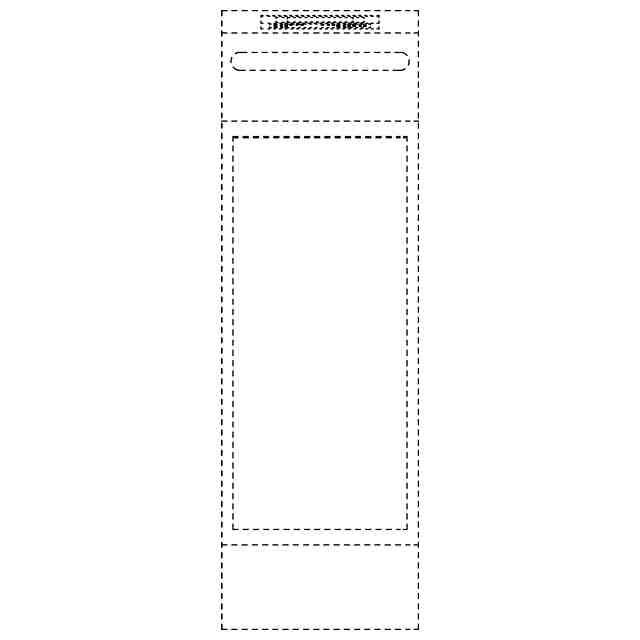

意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。実線で表した部分の内側に表された破線は、意匠登録を受けようとする部分以外の部分である。左側面図は右側面図と対称に表れるため、省略する。背面図と底面図は、意匠登録を受けようとする部分が表れないため、省略する。参考斜視図においては画像を省略して表している。

関連意匠
